Os gerentes de instalações e os engenheiros de HVAC enfrentam constantemente desafios crescentes com unidades de tratamento de ar (AHUs) envelhecidas. A pressão estática imprevisível, as ineficiências no carregamento do filtro e a alta sobrecarga de manutenção dos motores CA drenam severamente os recursos operacionais. Os ventiladores tradicionais dependem de unidades de frequência variável (VFDs) externas volumosas e sistemas acionados por correia. Esses componentes mecânicos degradam-se rapidamente com o tempo. Eles levam a graves inconsistências no fluxo de ar. Eles desperdiçam imensa energia durante cargas parciais e introduzem riscos significativos de conformidade com a Qualidade do Ar Interior (QAI).
Felizmente, um retrofit de ventilador EC (ventilador comutado eletronicamente) fornece o padrão mais recente da indústria para gerenciamento preciso e direto do fluxo de ar. Eles oferecem modulação contínua sem as penalidades mecânicas dos sistemas legados. A atualização da infraestrutura de controle climático do seu edifício garante um desempenho inteligente. Você aprenderá exatamente por que as configurações legadas falham sob cargas dinâmicas. Exploraremos como a comutação inteligente resolve a degradação do filtro. Você também descobrirá o ROI operacional e as estratégias de arquitetura de sistema necessárias para uma modernização perfeita das instalações.
Domínio de carga parcial: os ventiladores EC ajustam-se dinamicamente às demandas de fluxo de ar em tempo real, gerando até 50% de economia de energia durante operações fora de pico, onde os ventiladores tradicionais desperdiçam energia.
Eliminação de perdas mecânicas: Os projetos sem correia e de acionamento direto eliminam o deslizamento, o atrito e a liberação de partículas, protegendo diretamente o IAQ.
~!phoenix_var70_0!~ ~!phoenix_var70_1!~
Redundância N+1: A implantação de ventiladores EC em uma 'FanGrid' (matriz) elimina pontos únicos de falha (SPOF) e garante a operação contínua da AHU.
As unidades de tratamento de ar raramente operam na capacidade máxima. A maioria dos projetos mecânicos assume um cenário de “carga total” para margens de segurança. No entanto, dados de engenharia reais comprovam que as instalações funcionam com carga parcial durante mais de 80% da sua vida útil operacional. Os ventiladores AC são normalmente dimensionados para picos de demanda absolutos. Eles lutam significativamente para reduzir a escala de forma eficiente quando a ocupação ou os padrões climáticos mudam. Os motores legados simplesmente consomem eletricidade em excesso ao tentar reduzir volumes de ar. Isso força os amortecedores a restringir artificialmente o fluxo de ar. Isso cria imenso desperdício de energia e estresse desnecessário no sistema.
As configurações antigas de CA dependem muito de correias, polias e rolamentos externos. Os ventiladores acionados por correia sofrem desgaste físico contínuo. Os cintos esticam e escorregam com o tempo. Este deslizamento mecânico limita fundamentalmente a precisão do volume do fluxo de ar. O controle da pressão estática se degrada rapidamente. As equipes de manutenção devem tensionar ou substituir constantemente as correias. Além disso, as correias de borracha deterioradas lançam partículas finas diretamente na corrente de ar. Este derramamento compromete agressivamente a qualidade do ar interior. Isso força os filtros secundários a trabalharem mais e obstruírem mais rapidamente.

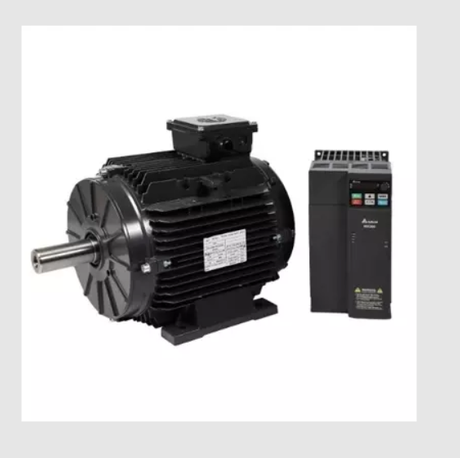

Alguns engenheiros tentam um patch temporário. Eles adicionam VFDs externos aos ventiladores CA legados para controle básico de velocidade. Isso introduz uma fiação complexa e volumosa. Unidades externas aumentam o risco de ruído elétrico e distorção harmônica. Eles exigem espaço físico extra dentro do já apertado invólucro da AHU. Os VFDs também geram calor substancial. Isso força as serpentinas de resfriamento a gastar energia extra apenas para compensar o calor gerado pelo próprio motor do ventilador.

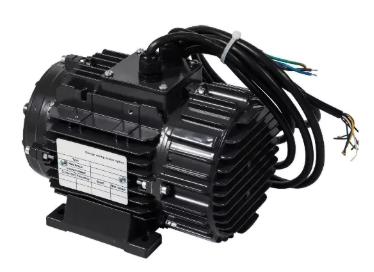

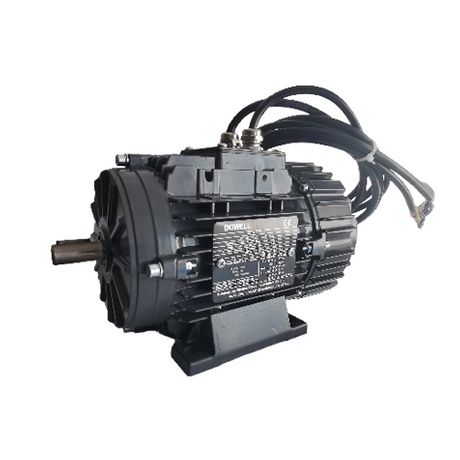

A tecnologia EC utiliza um mecanismo de comutação eletrônica contínua. Combina a eficiência de um motor DC e a conveniência de uma fonte de alimentação AC. Uma placa de circuito impresso (PCB) integrada atua como o cérebro do motor. O PCB processa dados em tempo real diretamente dos sensores de pressão, temperatura e umidade. Ele executa ajustes imediatos de RPM sem atraso. A eletrônica integrada cuida internamente da conversão de corrente alternada em corrente contínua. Isso elimina a necessidade de inversores separados montados na parede.
A degradação do filtro representa um grande obstáculo prático no gerenciamento de instalações. À medida que os filtros AHU acumulam poeira, a resistência interna aumenta. A queda de pressão aumenta acentuadamente no banco de filtros. Um ventilador EC aumenta automaticamente sua velocidade em resposta. Mantém um Volume de Ar Constante (CAV) sem esforço. Você evita completamente o reequilíbrio manual do sistema. O loop Proporcional-Integral-Derivativo (PID) integrado monitora o fluxo de ar continuamente. Ele garante que os ocupantes recebam a ventilação exata necessária, independentemente da idade do filtro.
Os engenheiros devem especificar as escolhas exatas dos componentes com base nas necessidades distintas de fluxo de ar. Compreender o layout físico da sua AHU determina a geometria específica do ventilador.
Um O Ventilador Centrífugo EC é altamente recomendado para superar altas pressões estáticas. Essas unidades empurram o ar de forma eficiente através de dutos complexos e densos bancos de filtros AHU. Seus impulsores curvados para trás evitam o travamento aerodinâmico sob alta resistência.

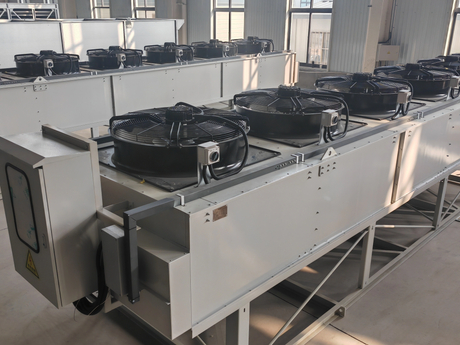

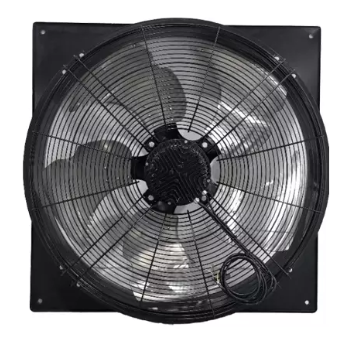

Um O ventilador axial EC é amplamente utilizado para aplicações de alto volume e baixa pressão. Eles se destacam em seções de exaustão em grande escala. Eles movem grandes quantidades de ar diretamente através da caixa com eficiência.
Melhores práticas para posicionamento de sensores
Sempre coloque os sensores de pressão diferencial corretamente. Instale o tubo de alta pressão diretamente na descarga do ventilador. Monte o tubo de baixa pressão com segurança no plenum de ar de retorno. Isso garante que a PCB interna receba dados precisos para uma comutação precisa.
A física da engenharia determina grandes economias para modernizações modernas. Aplique as Leis de Afinidade de Torcedores para entender essa dinâmica. A potência necessária para acionar um ventilador varia de acordo com o cubo de sua velocidade. Uma redução de 20% na velocidade do ventilador gera quase 50% de economia de energia. Os motores tradicionais desperdiçam energia combatendo o atrito mecânico em velocidades mais baixas. Os motores EC mantêm alta eficiência em toda a sua curva operacional. Essa “lei do cubo” gera um período de retorno agressivo. A maioria das instalações comerciais obtém retornos totais de capital dentro de 2 a 3 anos.
Você consegue uma tremenda redução de custos no longo prazo. As arquiteturas modernas de acionamento direto e sem escova eliminam pontos de atrito físico. Não há escovas de carvão para desgastar. Não há correias para substituir. Você nunca precisa alinhar polias ou lubrificar rolamentos. O motor funciona excepcionalmente frio. O tempo médio entre falhas (MTBF) frequentemente excede 50.000 horas. As instalações transferem suas horas de trabalho para longe dos patches reativos. As equipes de manutenção podem se concentrar em otimizações proativas do sistema.
Cumprir códigos de construção rigorosos é fundamental para a gestão de propriedades modernas. A atualização serve como um caminho estratégico para a conformidade regional. Os sistemas avançados de ventiladores atendem facilmente aos exigentes limites de eficiência da ASHRAE 90.1. Eles também excedem as diretivas europeias ErP 2022. Além disso, a instalação de equipamentos de eficiência premium ajuda as propriedades a adquirir pontos para certificação LEED. Você demonstra emissões de carbono tangivelmente mais baixas. Você aumenta a credencial verde geral do portfólio de construção.
Às vezes, o layout físico exige uma abordagem simples. A substituição de um único ventilador AC com falha por uma única unidade EC oferece viabilidade plug-and-play. Funciona perfeitamente em AHUs menores ou com restrições espaciais. Os engenheiros geralmente podem montar o novo ventilador no anteparo existente. Eles removem o motor, a polia e a carcaça antigos. A nova unidade ocupa exatamente o mesmo espaço. Isso minimiza os custos imediatos de mão de obra.
A inovação está nos números para sistemas maiores. Você pode substituir um ventilador AC enorme e pesado por vários ventiladores EC menores. Eles operam em paralelo dentro de um anteparo personalizado. Os especialistas do setor chamam isso de FanGrid ou Fan Array. Esta abordagem moderna transforma completamente o controlo climático em grande escala. A matriz atua como um mecanismo de respiração unificado para o edifício.
Matrizes fornecem redundância N+1 crucial. Você elimina completamente os Pontos Únicos de Falha (SPOF). Se um enorme ventilador tradicional quebrar, todo o edifício perde ar. Se um ventilador de um conjunto falhar, os controles integrados reagem instantaneamente. Eles aumentam automaticamente os ventiladores restantes. Você mantém o fluxo de ar necessário perfeitamente. O edifício não apresenta nenhum tempo de inatividade do sistema. As equipes de manutenção podem bloquear o ventilador com defeito e substituí-lo durante o horário de funcionamento padrão.
Enormes rotores CA geram vibrações intensas e de baixa frequência. Essas vibrações viajam pela estrutura do edifício. Eles causam desconforto aos ocupantes diretamente acima ou abaixo da sala mecânica. Um FanGrid usa vários impulsores menores. Eles geram ruído de frequência mais alta. Os engenheiros acústicos podem atenuar as altas frequências com muito mais facilidade usando defletores de som padrão. A matriz balanceada também reduz significativamente a vibração estrutural geral. Protege a integridade do invólucro da AHU.
Visão geral comparativa: Ventilador CA único vs. FanGrid Array
Recurso |
Ventilador CA legado único |
EC FanGrid (matriz) |
|---|---|---|
Redundância |
Nenhum (falha total do sistema se o motor morrer) |
N+1 (os ventiladores restantes compensam automaticamente) |
Manutenção |
Alto (correias, lubrificação, alinhamento de rolamentos) |
Zero (design sem escova e de acionamento direto) |
Perfil Acústico |
Ruído de baixa frequência (difícil de atenuar) |
Zumbido de alta frequência (facilmente bloqueado por painéis) |
Requisito de espaço |
Grande área ocupada para motor e correias de transmissão |
Ultracompacto, liberando espaço interno da AHU |
A integração do controle causa ansiedade durante muitas reformas mecânicas. Os gerentes de instalações temem precisar de software proprietário caro. No entanto, as unidades modernas suportam nativamente protocolos padrão globais. Eles lidam perfeitamente com sinais analógicos de 0-10 V e PWM para configurações mais antigas. Eles também falam Modbus digital e BACnet nativamente para redes modernas. Você os conecta diretamente ao seu sistema de gerenciamento predial existente. Você não precisa de hardware intermediário ou conversores de gateway caros. O ventilador comunica seu RPM, consumo de energia e códigos de erro diretamente ao painel principal.
Você não pode simplesmente adivinhar a capacidade necessária do ventilador. Cálculos de carga precisos são estritamente necessários antes de qualquer retrofit. Os engenheiros devem levar em conta os requisitos exatos de pressão estática em todo o duto. Eles devem avaliar as serpentinas de resfriamento, os elementos de aquecimento e as profundidades do filtro. Eles devem medir cuidadosamente a câmara interna. Os novos ventiladores devem caber no anteparo existente da AHU sem bloquear as portas de acesso interno. O superdimensionamento do ventilador causa problemas acústicos. O subdimensionamento não satisfaz a carga térmica do edifício.
Erros comuns a evitar
Não ignore os bloqueios aerodinâmicos. Certifique-se de que o conjunto de ventiladores tenha espaço suficiente das serpentinas de resfriamento. Colocar ventiladores muito próximos dos componentes internos causa turbulência. Essa turbulência reduz drasticamente os ganhos de eficiência esperados com a atualização.
O tempo de inatividade das instalações assusta os tomadores de decisão financeiras. Você pode realizar essas atualizações inteiramente dentro do invólucro da AHU existente. Técnicos desmontam o ventilador antigo. Eles limpam a câmara. Eles constroem a nova parede de arranjo dentro da unidade. Esta abordagem “in-situ” minimiza a interrupção operacional. Você pode atualizar um andar de cada vez durante um fim de semana. Evita completamente as enormes despesas de capital de arrancar o telhado e substituir todo o alojamento da AHU.
Você precisa de uma estrutura de diagnóstico rápido para justificar uma atualização. Os gerentes de instalações devem revisar seus registros de manutenção atuais. Faça a si mesmo as seguintes perguntas críticas. Responder “sim” a duas ou mais indica uma grande necessidade de modernização do sistema.
Os fãs atuais têm mais de 10 anos? Os motores perdem eficiência ao longo de uma década de funcionamento contínuo. Os enrolamentos internos degradam-se.
As equipes de manutenção realizam substituições de correias ou rolamentos mais de duas vezes por ano? Falhas mecânicas frequentes sinalizam um rotor desequilibrado ou um conjunto de acionamento desgastado.
A AHU está lutando para manter os pontos de pressão definidos durante condições climáticas variáveis ou cargas de ocupação? Isso indica que o VFD ou o motor não conseguem modular adequadamente.
O sistema está produzindo vibração excessiva de baixa frequência? Vibrações fortes danificam a integridade estrutural das paredes da UTA e das serpentinas de água.
Não compre ventiladores brutos de um distribuidor não avaliado. Aconselhe sua equipe de compras a avaliar os fabricantes com base em critérios rigorosos. Exija dados MTBF transparentes para modelos de ventiladores específicos. Verifique as certificações de conformidade locais e as marcações UL/CE adequadas. Além disso, certifique-se de que o integrador forneça recursos abrangentes de pesquisa no local. Um parceiro confiável medirá seu fluxo de ar, calculará a pressão estática e modelará o retorno financeiro antes de assinar um contrato.
A transição para tecnologia avançada de ventiladores move uma instalação de manutenção reativa para controle climático proativo e baseado em dados. Você elimina completamente o atrito mecânico, as correias bagunçadas e as quebras frequentes associadas aos sistemas legados. As capacidades de modulação dinâmica compensam facilmente o investimento de capital inicial através de economias agressivas de energia.
Seu próximo passo é simples. Inicie hoje mesmo uma pesquisa profissional no local ou uma auditoria energética. Peça a um engenheiro que calcule o ROI exato de uma atualização para sua configuração específica de AHU. Ao modernizar o gerenciamento do fluxo de ar, você protege a qualidade do ar interno, garante a confiabilidade do sistema e prepara seu portfólio de edifícios para o futuro contra regulamentações ambientais mais rigorosas.
R: A maioria das instalações comerciais apresenta economias de energia entre 30% e 50%. A porcentagem exata depende muito da frequência com que o sistema é executado com carga parcial. Como esses ventiladores utilizam comutação eletrônica contínua, eles reduzem drasticamente o consumo de energia fora dos horários de pico em comparação com os motores tradicionais.
R: Não. Os engenheiros realizam uma modernização “in-situ”. Os técnicos desmontam o motor antigo, as correias e a caixa de rolagem. Eles constroem um anteparo personalizado e instalam os novos ventiladores diretamente dentro da caixa existente da AHU. Isso evita aluguel de guindastes e reformas estruturais massivas.
R: Sim. Eles apresentam placas de circuito integrado altamente flexíveis. Eles aceitam sinais analógicos padrão de 0-10 V ou PWM, tornando-os perfeitos para sistemas legados mais antigos. Simultaneamente, eles suportam protocolos de comunicação digital como Modbus e BACnet para integração perfeita em modernos sistemas de gerenciamento predial.
