Gebäudemanager und HVAC-Ingenieure stehen ständig vor wachsenden Herausforderungen aufgrund alternder Klimageräte (AHUs). Unvorhersehbarer statischer Druck, ineffiziente Filterbeladung und der hohe Wartungsaufwand von Wechselstrommotoren belasten die Betriebsressourcen erheblich. Herkömmliche Ventilatoren sind auf sperrige externe Frequenzumrichter (VFDs) und riemengetriebene Systeme angewiesen. Diese mechanischen Komponenten verschlechtern sich mit der Zeit schnell. Sie führen zu schwerwiegenden Inkonsistenzen des Luftstroms. Bei Teillasten verschwenden sie enorme Energie und führen zu erheblichen Risiken bei der Einhaltung der Innenraumluftqualität (Indoor Air Quality, IAQ).
Glücklicherweise bietet die Nachrüstung eines EC-Lüfters (elektronisch kommutierter Lüfter) den ultimativen Industriestandard für präzises, direkt angetriebenes Luftstrommanagement. Sie bieten eine kontinuierliche Modulation ohne die mechanischen Nachteile älterer Systeme. Durch die Modernisierung der Klimatisierungsinfrastruktur Ihres Gebäudes wird eine intelligente Leistung gewährleistet. Sie erfahren genau, warum Legacy-Setups unter dynamischer Belastung scheitern. Wir werden untersuchen, wie eine intelligente Kommutierung die Filterverschlechterung behebt. Außerdem erfahren Sie, welche betrieblichen ROI- und Systemarchitekturstrategien für eine reibungslose Anlagennachrüstung erforderlich sind.
Teillastdominanz: EC-Ventilatoren passen sich dynamisch an den Luftstrombedarf in Echtzeit an und ermöglichen so bis zu 50 % Energieeinsparung bei Betrieb außerhalb der Spitzenzeiten, wo herkömmliche Ventilatoren Strom verschwenden.
Eliminierung mechanischer Verluste: Riemenlose Direktantriebskonstruktionen beseitigen Schlupf, Reibung und die Ablösung von Partikeln und schützen so direkt die Raumluftqualität.
Native BMS-Integration: Integrierte Elektronik ermöglicht eine nahtlose, sofort einsatzbereite Kommunikation mit Gebäudemanagementsystemen (Modbus, BACnet, 0–10 V) ohne externe Controller.
N+1-Redundanz: Der Einsatz von EC-Ventilatoren in einem „FanGrid“ (Array) eliminiert Single Points of Failure (SPOF) und gewährleistet einen kontinuierlichen AHU-Betrieb.
Klimageräte arbeiten selten mit Höchstleistung. Die meisten mechanischen Konstruktionen gehen aus Sicherheitsgründen von einem „Volllast“-Szenario aus. Allerdings belegen reale technische Daten, dass Anlagen über 80 % ihrer Betriebslebensdauer im Teillastbetrieb laufen. AC-Lüfter sind in der Regel für den absoluten Spitzenbedarf dimensioniert. Es fällt ihnen erheblich schwer, effizient zu verkleinern, wenn sich die Auslastung oder das Wetter ändert. Ältere Motoren verbrauchen einfach überschüssigen Strom, wenn sie versuchen, geringere Luftmengen zu fördern. Dies zwingt Dämpfer dazu, den Luftstrom künstlich einzuschränken. Es führt zu immenser Energieverschwendung und unnötigem Systemstress.
Ältere AC-Systeme sind stark auf Riemen, Riemenscheiben und externe Lager angewiesen. Riemengetriebene Ventilatoren unterliegen einem ständigen physischen Verschleiß. Gürtel dehnen sich mit der Zeit aus und verrutschen. Dieser mechanische Schlupf schränkt die Präzision des Luftvolumenstroms grundlegend ein. Die Steuerung des statischen Drucks lässt schnell nach. Wartungsteams müssen Riemen ständig nachspannen oder austauschen. Darüber hinaus geben beschädigte Gummibänder feine Partikel direkt in den Luftstrom ab. Dieser Haarausfall beeinträchtigt die Luftqualität in Innenräumen erheblich. Dadurch werden Sekundärfilter gezwungen, härter zu arbeiten und schneller zu verstopfen.

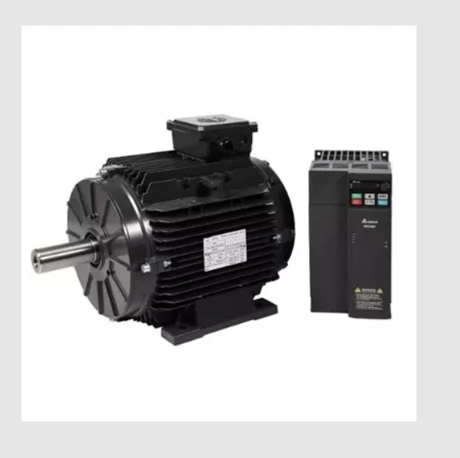

Einige Ingenieure versuchen einen temporären Patch. Sie fügen externen VFDs zu älteren AC-Lüftern hinzu, um eine grundlegende Geschwindigkeitssteuerung zu ermöglichen. Dies führt zu einer komplexen und sperrigen Verkabelung. Externe Antriebe erhöhen das Risiko elektrischer Störungen und harmonischer Verzerrungen. Sie erfordern zusätzlichen Platz im ohnehin schon beengten AHU-Gehäuse. VFDs erzeugen außerdem erhebliche Wärme. Dies zwingt die Kühlschlangen dazu, zusätzliche Energie zu verbrauchen, nur um die vom Lüftermotor selbst erzeugte Wärme auszugleichen.

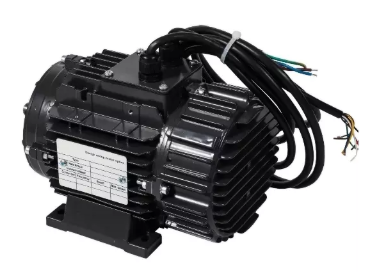

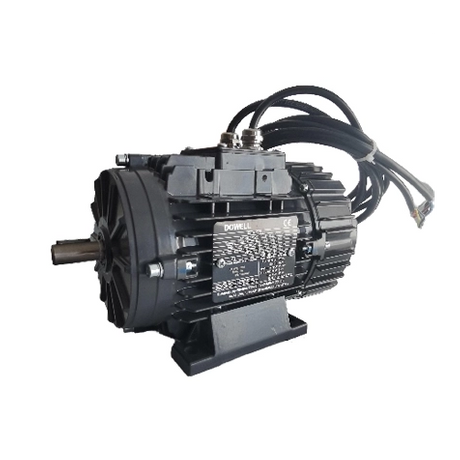

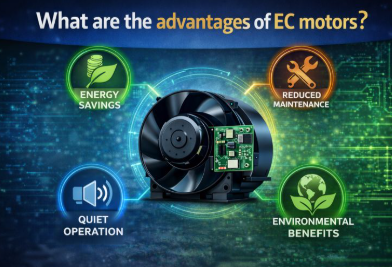

Die EC-Technologie nutzt einen kontinuierlichen elektronischen Kommutierungsmechanismus. Es vereint die Effizienz eines Gleichstrommotors und den Komfort einer Wechselstromversorgung. Eine integrierte Leiterplatte (PCB) fungiert als Gehirn des Motors. Die Leiterplatte verarbeitet Echtzeitdaten direkt von Druck-, Temperatur- und Feuchtigkeitssensoren. Es führt sofortige Drehzahlanpassungen ohne Verzögerung durch. Die eingebaute Elektronik übernimmt die Umwandlung von Wechselstrom in Gleichstrom intern. Dadurch entfällt die Notwendigkeit separater wandmontierter Wechselrichter.
Die Filterverschlechterung stellt eine große praktische Hürde im Facility Management dar. Da sich in den AHU-Filtern Staub ansammelt, steigt der Innenwiderstand. Der Druckabfall über die Filterbank hinweg nimmt stark zu. Als Reaktion darauf erhöht ein EC-Ventilator automatisch seine Drehzahl. Es hält mühelos ein konstantes Luftvolumen (CAV) aufrecht. Sie vermeiden eine manuelle Neuausrichtung des Systems vollständig. Der eingebaute Proportional-Integral-Differential-Regelkreis (PID) überwacht den Luftstrom kontinuierlich. Es stellt sicher, dass die Bewohner unabhängig vom Filteralter genau die erforderliche Belüftung erhalten.
Ingenieure müssen die genaue Auswahl der Komponenten auf der Grundlage unterschiedlicher Luftstromanforderungen festlegen. Das Verständnis des physischen Aufbaus Ihres Klimageräts bestimmt die spezifische Lüftergeometrie.
Ein Der EC-Radialventilator wird dringend zur Überwindung von hohem statischem Druck empfohlen. Diese Einheiten drücken die Luft effizient durch komplexe Rohrleitungen und dichte AHU-Filterbänke. Ihre rückwärtsgekrümmten Laufräder verhindern einen aerodynamischen Strömungsabriss bei hohem Widerstand.

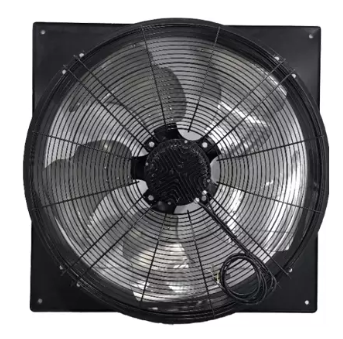

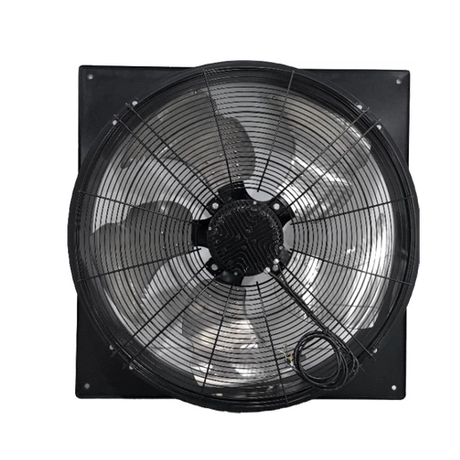

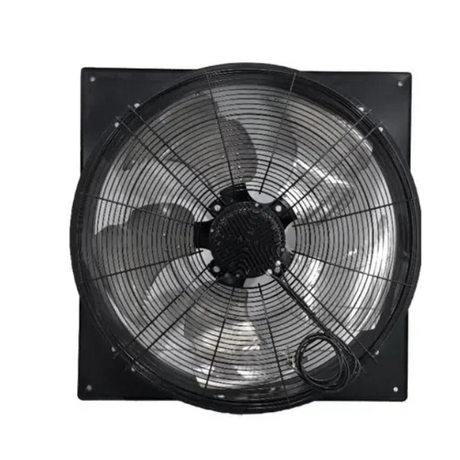

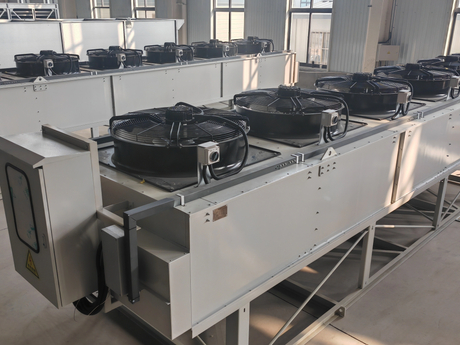

Ein EC-Axialventilatoren werden häufig für großvolumige Niederdruckanwendungen eingesetzt. Sie zeichnen sich durch großflächige Abgasstrecken aus. Sie bewegen große Luftmengen effizient direkt durch das Gehäuse.
Best Practices für die Sensorplatzierung
Differenzdrucksensoren immer richtig platzieren. Installieren Sie das Hochdruckrohr direkt am Ventilatoraustritt. Befestigen Sie das Niederdruckrohr sicher im Rückluftplenum. Dies garantiert, dass die interne Leiterplatte genaue Daten für eine präzise Kommutierung erhält.
Die technischen Physiker erfordern enorme Einsparungen bei modernen Nachrüstungen. Wenden Sie die Fan-Affinitätsgesetze an, um diese Dynamik zu verstehen. Die zum Antrieb eines Lüfters erforderliche Leistung variiert mit der Potenz seiner Drehzahl. Eine Reduzierung der Lüftergeschwindigkeit um 20 % führt zu einer Energieeinsparung von fast 50 %. Herkömmliche Motoren verschwenden bei niedrigeren Geschwindigkeiten Energie durch den Kampf gegen mechanische Reibung. EC-Motoren behalten über ihre gesamte Betriebskurve hinweg einen hohen Wirkungsgrad bei. Dieses „Würfelgesetz“ führt zu einer aggressiven Amortisationszeit. Die meisten kommerziellen Einrichtungen erzielen innerhalb von 2 bis 3 Jahren eine vollständige Kapitalrendite.
Sie erzielen eine enorme langfristige Kostenvermeidung. Moderne bürstenlose Direktantriebsarchitekturen eliminieren physische Reibungspunkte. Es gibt keine Kohlebürsten, die verschleißen könnten. Es müssen keine Riemen ausgetauscht werden. Sie müssen niemals Riemenscheiben ausrichten oder Lager schmieren. Der Motor läuft außergewöhnlich kühl. Die Mean Time Between Failures (MTBF) liegt häufig über 50.000 Stunden. Die Einrichtungen verlagern ihre Arbeitsstunden weg vom reaktiven Patchen. Wartungsteams können sich stattdessen auf proaktive Systemoptimierungen konzentrieren.
Die Einhaltung strenger Bauvorschriften ist für die moderne Immobilienverwaltung von entscheidender Bedeutung. Das Upgrade dient als strategischer Weg zur regionalen Compliance. Fortschrittliche Lüftersysteme erfüllen problemlos die anspruchsvollen Effizienzschwellenwerte von ASHRAE 90.1. Sie übertreffen auch die europäischen ErP 2022-Richtlinien. Darüber hinaus trägt die Installation hochwertiger, effizienter Geräte dazu bei, dass Immobilien Punkte für die LEED-Zertifizierung erhalten. Sie weisen spürbar geringere CO2-Emissionen auf. Sie steigern die allgemeine Umweltverträglichkeit des Gebäudeportfolios.
Manchmal erfordert das physische Layout einen einfachen Ansatz. Der Austausch eines einzelnen defekten AC-Lüfters durch eine einzelne EC-Einheit bietet Plug-and-Play-Funktionalität. Es funktioniert wunderbar in kleineren oder räumlich begrenzten Klimageräten. Ingenieure können den neuen Lüfter normalerweise an der vorhandenen Trennwand montieren. Sie entfernen den alten Motor, die Riemenscheibe und das Gehäuse. Die neue Einheit passt genau in die gleiche Stellfläche. Dies minimiert die unmittelbaren Arbeitskosten.
Innovation liegt bei größeren Systemen in Zahlen. Sie können einen massiven, schweren AC-Lüfter durch mehrere kleinere EC-Lüfter ersetzen. Sie arbeiten parallel innerhalb einer maßgeschneiderten Trennwand. Branchenexperten nennen dies FanGrid oder Fan Array. Dieser moderne Ansatz verändert die Klimatisierung im großen Maßstab völlig. Das Array fungiert als einheitlicher Atmungsmechanismus für das Gebäude.
Arrays bieten entscheidende N+1-Redundanz. Sie eliminieren Single Points of Failure (SPOF) vollständig. Wenn ein riesiger herkömmlicher Ventilator kaputt geht, verliert das gesamte Gebäude Luft. Fällt ein Lüfter in einem Array aus, reagiert die integrierte Steuerung sofort. Sie fahren automatisch die verbleibenden Lüfter hoch. Sie halten den erforderlichen Luftstrom nahtlos aufrecht. Im Gebäude kommt es zu keinen Systemausfällen. Wartungsteams können den ausgefallenen Lüfter blockieren und während der normalen Betriebszeiten austauschen.
Massive Wechselstromrotoren erzeugen intensive, niederfrequente Vibrationen. Diese Schwingungen breiten sich durch die Gebäudestruktur aus. Sie verursachen Unbehagen für die Bewohner direkt über oder unter dem Technikraum. Ein FanGrid verwendet mehrere kleinere Laufräder. Sie erzeugen höherfrequentes Rauschen. Akustikingenieure können hohe Frequenzen viel einfacher dämpfen, indem sie Standard-Schallwände verwenden. Die ausgewogene Anordnung reduziert außerdem die gesamten Strukturvibrationen erheblich. Es schützt die Integrität des AHU-Gehäuses.
Vergleichsübersicht: Einzelner AC-Lüfter vs. FanGrid-Array
Besonderheit |
Einzelner Legacy-AC-Lüfter |
EC FanGrid (Array) |
|---|---|---|
Redundanz |
Keine (Totaler Systemausfall, wenn der Motor ausfällt) |
N+1 (Verbleibende Lüfter kompensieren automatisch) |
Wartung |
Hoch (Riemen, Schmierung, Lagerausrichtung) |
Zero (bürstenloses Design mit Direktantrieb) |
Akustisches Profil |
Niederfrequentes Rumpeln (schwer zu dämpfen) |
Hochfrequentes Brummen (leicht durch Panels blockiert) |
Platzbedarf |
Große Stellfläche für Motor und Antriebsriemen |
Ultrakompakt, wodurch Platz im Innenraum der Klimaanlage frei wird |
Die Steuerungsintegration verursacht bei vielen mechanischen Nachrüstungen Bedenken. Facility Manager befürchten, dass sie teure proprietäre Software benötigen. Moderne Geräte unterstützen jedoch nativ globale Standardprotokolle. Sie verarbeiten nahtlos analoge 0-10-V- und PWM-Signale für ältere Setups. Sie sprechen auch nativ digitales Modbus und BACnet für moderne Netzwerke. Sie verbinden sie direkt mit Ihrem bestehenden Gebäudemanagementsystem. Sie benötigen keine Zwischenhardware oder teure Gateway-Konverter. Der Lüfter übermittelt seine Drehzahl, seinen Stromverbrauch und seine Fehlercodes direkt an das Haupt-Dashboard.
Sie können die erforderliche Lüfterkapazität nicht einfach erraten. Vor jeder Nachrüstung sind genaue Belastungsberechnungen unbedingt erforderlich. Ingenieure müssen die exakten Anforderungen an den statischen Druck im gesamten Kanalverlauf berücksichtigen. Sie müssen die Kühlschlangen, Heizelemente und Filtertiefen bewerten. Sie müssen die Innenkammer sorgfältig ausmessen. Die neuen Ventilatoren müssen in die vorhandene AHU-Schottwand passen, ohne die internen Zugangstüren zu blockieren. Eine Überdimensionierung des Lüfters führt zu akustischen Problemen. Eine Unterdimensionierung reicht nicht aus, um die thermische Belastung des Gebäudes zu decken.
Häufige Fehler, die es zu vermeiden gilt
Ignorieren Sie nicht aerodynamische Blockaden. Stellen Sie sicher, dass die Lüfteranordnung genügend Abstand zu den Kühlschlangen hat. Wenn Lüfter zu nahe an internen Komponenten platziert werden, kommt es zu Turbulenzen. Diese Turbulenzen reduzieren die Effizienzsteigerungen, die Sie sich von der Aufrüstung erwarten, drastisch.
Ausfallzeiten von Anlagen machen Finanzentscheidern Angst. Sie können diese Upgrades vollständig innerhalb des vorhandenen AHU-Gehäuses durchführen. Techniker demontieren den alten Ventilator. Sie reinigen die Kammer. Sie bauen die neue Array-Wand innerhalb der Einheit. Dieser „In-situ“-Ansatz minimiert Betriebsunterbrechungen. Sie können über ein Wochenende jeweils eine Etage aufrüsten. Der enorme Investitionsaufwand für den Abriss des Daches und den Austausch des gesamten AHU-Gehäuses entfällt vollständig.
Sie benötigen einen schnellen Diagnoserahmen, um ein Upgrade zu rechtfertigen. Facility Manager sollten ihre aktuellen Wartungsprotokolle überprüfen. Stellen Sie sich die folgenden kritischen Fragen. Die Beantwortung von zwei oder mehr mit „Ja“ weist darauf hin, dass eine dringende Notwendigkeit einer Systemnachrüstung besteht.
Sind die aktuellen Fans über 10 Jahre alt? Motoren verlieren über ein Jahrzehnt ununterbrochener Laufzeit an Effizienz. Interne Wicklungen verschlechtern sich.
Führen Wartungsteams mehr als zweimal im Jahr Riemen- oder Lagerwechsel durch? Häufige mechanische Ausfälle weisen auf einen unausgeglichenen Rotor oder eine verschlissene Antriebsbaugruppe hin.
Fällt es der Klimaanlage schwer, die eingestellten Druckpunkte bei wechselndem Wetter oder wechselnder Auslastung aufrechtzuerhalten? Dies weist darauf hin, dass der VFD oder Motor nicht richtig modulieren kann.
Erzeugt das System übermäßige niederfrequente Vibrationen? Starke Vibrationen beschädigen die strukturelle Integrität der AHU-Wände und Wasserregister.
Kaufen Sie keine Rohventilatoren von einem ungeprüften Händler. Raten Sie Ihrem Beschaffungsteam, Hersteller anhand strenger Kriterien zu überprüfen. Fordern Sie transparente MTBF-Daten für die spezifischen Lüftermodelle. Überprüfen Sie, ob lokale Compliance-Zertifizierungen und ordnungsgemäße UL-/CE-Kennzeichnungen vorliegen. Stellen Sie außerdem sicher, dass der Integrator umfassende Funktionen zur Standortanalyse bereitstellt. Ein zuverlässiger Partner misst Ihren Luftstrom, berechnet den statischen Druck und modelliert die finanzielle Amortisation, bevor Sie einen Vertrag unterzeichnen.
Durch die Umstellung auf fortschrittliche Lüftertechnologie wird eine Anlage von der reaktiven Wartung zur proaktiven, datengesteuerten Klimatisierung überführt. Sie eliminieren vollständig die mechanische Reibung, unordentliche Riemen und häufige Ausfälle, die mit Altsystemen einhergehen. Die dynamischen Modulationsmöglichkeiten kompensieren die anfängliche Kapitalinvestition problemlos durch aggressive Energieeinsparungen.
Ihr nächster Schritt ist einfach. Starten Sie noch heute eine professionelle Standortbesichtigung oder ein Energieaudit. Lassen Sie einen Techniker den genauen ROI eines Upgrades für Ihre spezifische AHU-Konfiguration berechnen. Durch die Modernisierung Ihres Luftstrommanagements schützen Sie die Luftqualität in Innenräumen, sichern die Zuverlässigkeit Ihres Systems und machen Ihr Gebäudeportfolio zukunftssicher gegen strengere Umweltvorschriften.
A: Die meisten kommerziellen Einrichtungen erzielen Energieeinsparungen zwischen 30 % und 50 %. Der genaue Prozentsatz hängt stark davon ab, wie oft Ihr System im Teillastbetrieb läuft. Da diese Ventilatoren eine kontinuierliche elektronische Kommutierung nutzen, reduzieren sie den Stromverbrauch außerhalb der Spitzenzeiten im Vergleich zu herkömmlichen Motoren drastisch.
A: Nein. Ingenieure führen eine „Vor-Ort“-Nachrüstung durch. Techniker demontieren den alten Motor, die Riemen und das Spiralgehäuse. Sie bauen eine individuelle Trennwand und installieren die neuen Lüfter direkt in Ihrem vorhandenen AHU-Gehäuse. Dadurch werden Kranmieten und massive bauliche Sanierungen vermieden.
A: Ja. Sie verfügen über hochflexible, integrierte Leiterplatten. Sie akzeptieren standardmäßige analoge 0-10-V- oder PWM-Signale und eignen sich daher perfekt für ältere Legacy-Systeme. Gleichzeitig unterstützen sie digitale Kommunikationsprotokolle wie Modbus und BACnet für eine nahtlose Integration in moderne Gebäudemanagementsysteme.
