Les gestionnaires d'installations et les ingénieurs CVC sont constamment confrontés à des défis croissants liés au vieillissement des unités de traitement d'air (CTA). La pression statique imprévisible, l'inefficacité du chargement des filtres et les frais de maintenance élevés des moteurs à courant alternatif épuisent considérablement les ressources opérationnelles. Les ventilateurs traditionnels s'appuient sur des entraînements à fréquence variable (VFD) externes volumineux et des systèmes entraînés par courroie. Ces composants mécaniques se dégradent rapidement avec le temps. Ils entraînent de graves incohérences du flux d’air. Ils gaspillent énormément d’énergie lors de charges partielles et introduisent des risques importants en matière de conformité à la qualité de l’air intérieur (QAI).
Heureusement, une mise à niveau d'un ventilateur EC (ventilateur à commutation électronique) constitue la norme industrielle ultime en matière de gestion précise du flux d'air à entraînement direct. Ils offrent une modulation continue sans les pénalités mécaniques des systèmes existants. La mise à niveau de l'infrastructure de climatisation de votre bâtiment garantit des performances intelligentes. Vous apprendrez exactement pourquoi les configurations existantes échouent sous des charges dynamiques. Nous explorerons comment la commutation intelligente résout la dégradation des filtres. Vous découvrirez également le retour sur investissement opérationnel et les stratégies d'architecture système nécessaires pour une modernisation transparente des installations.
Dominance de charge partielle : les ventilateurs EC s'adaptent de manière dynamique aux demandes de débit d'air en temps réel, permettant ainsi d'économiser jusqu'à 50 % d'énergie pendant les opérations hors pointe, où les ventilateurs traditionnels gaspillent de l'énergie.
Élimination des pertes mécaniques : les conceptions sans courroie à entraînement direct éliminent le glissement, la friction et la perte de particules, protégeant ainsi directement la QAI.
Intégration BMS native : l'électronique intégrée permet une communication transparente et prête à l'emploi avec les systèmes de gestion de bâtiment (Modbus, BACnet, 0-10 V) sans contrôleurs externes.
Redondance N+1 : le déploiement de ventilateurs EC dans un « FanGrid » (matrice) élimine les points de défaillance uniques (SPOF) et garantit un fonctionnement continu de la CTA.
Les unités de traitement d’air fonctionnent rarement à leur capacité maximale. La plupart des conceptions mécaniques supposent un scénario de « pleine charge » pour les marges de sécurité. Cependant, des données d'ingénierie réelles prouvent que les installations fonctionnent à charge partielle pendant plus de 80 % de leur durée de vie opérationnelle. Les ventilateurs AC sont généralement dimensionnés pour une demande de pointe absolue. Ils ont beaucoup de mal à réduire efficacement leur activité lorsque les conditions d'occupation ou les conditions météorologiques changent. Les moteurs existants consomment simplement un excès d’électricité lorsqu’ils tentent de réduire les volumes d’air. Cela oblige les registres à restreindre artificiellement le flux d’air. Cela crée un immense gaspillage d’énergie et un stress inutile sur le système.
Les anciennes configurations AC reposent fortement sur des courroies, des poulies et des roulements externes. Les ventilateurs entraînés par courroie souffrent d’une usure physique continue. Les ceintures s'étirent et glissent avec le temps. Ce glissement mécanique limite fondamentalement la précision du volume du flux d'air. Le contrôle de la pression statique se dégrade rapidement. Les équipes de maintenance doivent constamment retendre ou remplacer les courroies. De plus, les courroies en caoutchouc détériorées projettent des particules fines directement dans le flux d'air. Cette perte compromet de manière agressive la qualité de l’air intérieur. Cela oblige les filtres secondaires à travailler plus fort et à se boucher plus rapidement.
Certains ingénieurs tentent un correctif temporaire. Ils ajoutent des VFD externes aux anciens ventilateurs AC pour un contrôle de vitesse de base. Cela introduit un câblage complexe et volumineux. Les disques externes augmentent le risque de bruit électrique et de distorsion harmonique. Ils nécessitent un espace physique supplémentaire à l’intérieur du boîtier déjà exigu de la CTA. Les VFD génèrent également une chaleur importante. Cela oblige les serpentins de refroidissement à dépenser de l'énergie supplémentaire juste pour compenser la chaleur générée par le moteur du ventilateur lui-même.
La technologie EC utilise un mécanisme de commutation électronique continue. Il combine l'efficacité d'un moteur à courant continu et la commodité d'une alimentation CA. Un circuit imprimé (PCB) intégré agit comme le cerveau du moteur. Le PCB traite les données en temps réel directement à partir des capteurs de pression, de température et d'humidité. Il exécute des ajustements immédiats du régime sans décalage. L'électronique intégrée gère en interne la conversion du courant alternatif au courant continu. Cela élimine le besoin d’onduleurs muraux séparés.
La dégradation des filtres présente un obstacle pratique majeur dans la gestion des installations. À mesure que les filtres CTA accumulent de la poussière, la résistance interne augmente. La chute de pression augmente fortement à travers le banc de filtres. Un ventilateur EC augmente automatiquement sa vitesse en réponse. Il maintient un volume d'air constant (CAV) sans effort. Vous évitez complètement le rééquilibrage manuel du système. La boucle proportionnelle-intégrale-dérivée (PID) intégrée surveille le débit d'air en continu. Il garantit que les occupants reçoivent exactement la ventilation requise, quel que soit l'âge du filtre.
Les ingénieurs doivent spécifier les choix exacts de composants en fonction des besoins distincts en matière de débit d'air. Comprendre la disposition physique de votre CTA détermine la géométrie spécifique du ventilateur.

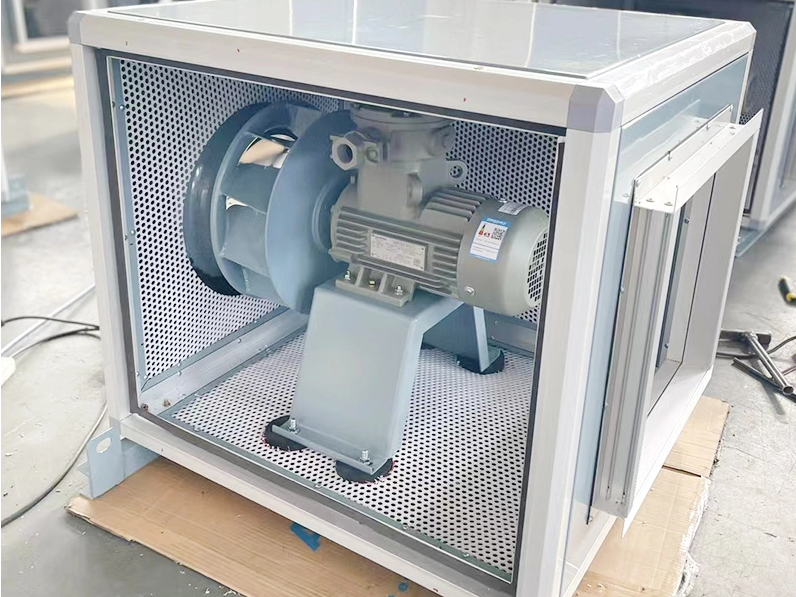

Un Le ventilateur centrifuge EC est fortement recommandé pour surmonter une pression statique élevée. Ces unités poussent l'air efficacement à travers des conduits complexes et des bancs de filtres CTA denses. Leurs roues incurvées vers l'arrière empêchent le décrochage aérodynamique sous une résistance élevée.
Un Le ventilateur axial EC est largement utilisé pour les applications à haut volume et basse pression. Ils excellent dans les sections d'échappement à grande échelle. Ils déplacent efficacement d’énormes quantités d’air directement à travers le boîtier.
Meilleures pratiques pour le placement des capteurs
Placez toujours correctement les capteurs de pression différentielle. Installez le tube haute pression directement au refoulement du ventilateur. Montez solidement le tube basse pression dans le plénum de reprise d’air. Cela garantit que le PCB interne reçoit des données précises pour une commutation précise.
L’ingénierie physique impose des économies massives pour les rénovations modernes. Appliquez les lois d’affinité des fans pour comprendre cette dynamique. La puissance nécessaire pour faire fonctionner un ventilateur varie selon le cube de sa vitesse. Une réduction de 20 % de la vitesse du ventilateur génère près de 50 % d’économies d’énergie. Les moteurs traditionnels gaspillent de l’énergie en combattant le frottement mécanique à des vitesses inférieures. Les moteurs EC maintiennent un rendement élevé sur toute leur courbe de fonctionnement. Cette « loi du cube » entraîne une période de récupération agressive. La plupart des installations commerciales bénéficient d’un retour sur investissement complet dans un délai de 2 à 3 ans.
Vous réalisez d’énormes économies de coûts à long terme. Les architectures modernes sans balais à entraînement direct éliminent les points de friction physiques. Il n’y a pas de balais de charbon susceptibles de s’user. Il n'y a pas de courroies à remplacer. Vous n’aurez jamais besoin d’aligner les poulies ou de graisser les roulements. Le moteur tourne exceptionnellement à basse température. Le temps moyen entre pannes (MTBF) dépasse fréquemment 50 000 heures. Les installations réduisent leurs heures de travail des correctifs réactifs. Les équipes de maintenance peuvent plutôt se concentrer sur des optimisations proactives du système.
Le respect de codes de construction stricts est essentiel pour une gestion immobilière moderne. La mise à niveau constitue une voie stratégique vers la conformité régionale. Les systèmes de ventilateurs avancés répondent facilement aux seuils d'efficacité exigeants de la norme ASHRAE 90.1. Ils dépassent également les directives européennes ErP 2022. De plus, l’installation d’équipements efficaces de première qualité aide les propriétés à acquérir des points pour la certification LEED. Vous démontrez des émissions de carbone sensiblement inférieures. Vous renforcez le label écologique global du portefeuille immobilier.
Parfois, la configuration physique impose une approche simple. Le remplacement d'un seul ventilateur CA défaillant par une seule unité EC offre une viabilité plug-and-play. Il fonctionne à merveille dans les CTA plus petites ou spatialement limitées. Les ingénieurs peuvent généralement monter le nouveau ventilateur sur la cloison existante. Ils retirent l'ancien moteur, la poulie et le boîtier. La nouvelle unité se glisse exactement dans la même empreinte. Cela minimise les coûts de main-d’œuvre immédiats.
L’innovation réside dans le nombre pour les systèmes plus grands. Vous pouvez remplacer un ventilateur AC massif et lourd par plusieurs ventilateurs EC plus petits. Ils fonctionnent en parallèle au sein d’une cloison personnalisée. Les experts du secteur appellent cela FanGrid ou Fan Array. Cette approche moderne transforme complètement la gestion climatique à grande échelle. Le réseau agit comme un mécanisme de respiration unifié pour le bâtiment.
Les baies fournissent une redondance N+1 cruciale. Vous éliminez complètement les points de défaillance uniques (SPOF). Si un énorme ventilateur traditionnel tombe en panne, tout le bâtiment perd de l’air. Si un ventilateur d'un ensemble tombe en panne, les commandes intégrées réagissent instantanément. Ils augmentent automatiquement les ventilateurs restants. Vous maintenez le flux d’air requis de manière transparente. Le bâtiment ne subit aucun temps d’arrêt du système. Les équipes de maintenance peuvent bloquer le ventilateur défaillant et le remplacer pendant les heures de fonctionnement standard.
Les rotors AC massifs génèrent des vibrations intenses à basse fréquence. Ces vibrations traversent la structure du bâtiment. Ils provoquent une gêne pour les occupants directement au-dessus ou en dessous de la salle mécanique. Un FanGrid utilise plusieurs roues plus petites. Ils génèrent un bruit à haute fréquence. Les ingénieurs acoustiques peuvent atténuer les hautes fréquences beaucoup plus facilement à l’aide de déflecteurs acoustiques standard. Le réseau équilibré réduit également considérablement les vibrations structurelles globales. Il protège l’intégrité du boîtier de la CTA.
Aperçu comparatif : ventilateur CA unique par rapport à un réseau FanGrid
Fonctionnalité |
Ventilateur AC unique |
EC FanGrid (matrice) |
|---|---|---|
Redondance |
Aucun (panne totale du système si le moteur tombe en panne) |
N+1 (les ventilateurs restants compensent automatiquement) |
Entretien |
Élevé (Courroies, graissage, alignement des roulements) |
Zero (conception sans balais à entraînement direct) |
Profil acoustique |
Grondement basse fréquence (difficile à atténuer) |
Bourdonnement haute fréquence (facilement bloqué par les panneaux) |
Espace requis |
Grand encombrement pour le moteur et les courroies d'entraînement |
Ultra-compact, libérant l'espace interne de la CTA |
L'intégration des commandes provoque de l'anxiété lors de nombreuses rénovations mécaniques. Les gestionnaires d'installations craignent d'avoir besoin de logiciels propriétaires coûteux. Cependant, les unités modernes prennent en charge nativement les protocoles standards mondiaux. Ils gèrent de manière transparente les signaux analogiques 0-10 V et PWM pour les anciennes configurations. Ils parlent également nativement Modbus et BACnet numériques pour les réseaux modernes. Vous les connectez directement à votre système de gestion de bâtiment existant. Vous n'avez pas besoin de matériel intermédiaire ni de convertisseurs de passerelle coûteux. Le ventilateur communique son régime, sa consommation d'énergie et ses codes d'erreur directement au tableau de bord principal.
Vous ne pouvez pas simplement deviner la capacité requise du ventilateur. Des calculs de charge précis sont strictement requis avant toute rénovation. Les ingénieurs doivent tenir compte des exigences exactes en matière de pression statique sur l’ensemble du parcours du conduit. Ils doivent évaluer les serpentins de refroidissement, les éléments chauffants et la profondeur des filtres. Ils doivent mesurer soigneusement la chambre interne. Les nouveaux ventilateurs doivent s'insérer dans la cloison de la CTA existante sans bloquer les portes d'accès internes. Un ventilateur surdimensionné entraîne des problèmes acoustiques. Un sous-dimensionnement ne parvient pas à satisfaire la charge thermique du bâtiment.
Erreurs courantes à éviter
N'ignorez pas les blocages aérodynamiques. Assurez-vous que le réseau de ventilateurs dispose d'un espace suffisant par rapport aux serpentins de refroidissement. Placer les ventilateurs trop près des composants internes provoque des turbulences. Ces turbulences réduisent considérablement les gains d’efficacité que vous attendez de la mise à niveau.
Les temps d’arrêt des installations effraient les décideurs financiers. Vous pouvez effectuer ces mises à niveau entièrement dans le boîtier CTA existant. Les techniciens démontent l'ancien ventilateur. Ils nettoient la chambre. Ils construisent le nouveau mur de réseau à l'intérieur de l'unité. Cette approche « in situ » minimise les perturbations opérationnelles. Vous pouvez améliorer un étage à la fois pendant un week-end. Cela évite complètement les dépenses d'investissement massives liées au démontage du toit et au remplacement de l'ensemble du boîtier de la CTA.
Vous avez besoin d’un cadre de diagnostic rapide pour justifier une mise à niveau. Les gestionnaires d’installations doivent consulter leurs journaux de maintenance actuels. Posez-vous les questions critiques suivantes. Répondre « oui » à deux réponses ou plus indique un besoin urgent de modernisation du système.
Les fans actuels ont-ils plus de 10 ans ? Les moteurs perdent en efficacité après une décennie de fonctionnement continu. Les enroulements internes se dégradent.
Les équipes de maintenance effectuent-elles des remplacements de courroies ou de roulements plus de deux fois par an ? Des pannes mécaniques fréquentes signalent un rotor déséquilibré ou un ensemble d'entraînement usé.
La CTA a-t-elle du mal à maintenir des points de pression définis en cas de conditions météorologiques ou de charges d'occupation variables ? Cela indique que le VFD ou le moteur ne peut pas moduler correctement.
Le système produit-il des vibrations basse fréquence excessives ? De fortes vibrations endommagent l’intégrité structurelle des parois de la CTA et des serpentins à eau.
N'achetez pas de ventilateurs bruts auprès d'un distributeur non approuvé. Conseillez votre équipe d’approvisionnement pour contrôler les fabricants sur la base de critères stricts. Exigez des données MTBF transparentes pour les modèles de ventilateurs spécifiques. Vérifiez les certifications de conformité locales et les marquages UL/CE appropriés. De plus, assurez-vous que l’intégrateur fournit des capacités complètes d’étude de site. Un partenaire fiable mesurera votre débit d’air, calculera la pression statique et modélisera le retour sur investissement financier avant que vous signiez un contrat.
La transition vers une technologie de ventilateur avancée fait passer une installation d’une maintenance réactive à un contrôle climatique proactif et basé sur les données. Vous éliminez complètement les frictions mécaniques, les courroies en désordre et les pannes fréquentes associées aux systèmes existants. Les capacités de modulation dynamique compensent facilement l’investissement initial grâce à des économies d’énergie agressives.
Votre prochaine étape est simple. Initiez dès aujourd’hui une étude de site professionnelle ou un audit énergétique. Demandez à un ingénieur de calculer le retour sur investissement exact d'une mise à niveau pour votre configuration spécifique de CTA. En modernisant la gestion de votre flux d'air, vous protégez la qualité de votre air intérieur, sécurisez la fiabilité de votre système et pérennisez votre portefeuille de bâtiments face aux réglementations environnementales strictes.
R : La plupart des installations commerciales réalisent des économies d'énergie comprises entre 30 % et 50 %. Le pourcentage exact dépend fortement de la fréquence à laquelle votre système fonctionne à charge partielle. Étant donné que ces ventilateurs utilisent une commutation électronique continue, ils réduisent considérablement la consommation d'énergie pendant les heures creuses par rapport aux moteurs traditionnels.
R : Non. Les ingénieurs effectuent une rénovation « in situ ». Les techniciens démontent l'ancien moteur, les courroies et le boîtier de la volute. Ils construisent une cloison personnalisée et installent les nouveaux ventilateurs directement à l'intérieur de votre boîtier CTA existant. Cela évite la location de grues et les rénovations structurelles massives.
R : Oui. Ils sont dotés de circuits imprimés intégrés très flexibles. Ils acceptent les signaux analogiques standard 0-10 V ou PWM, ce qui les rend parfaits pour les anciens systèmes existants. Simultanément, ils prennent en charge les protocoles de communication numériques tels que Modbus et BACnet pour une intégration transparente dans les systèmes de gestion de bâtiment modernes.
