Los administradores de instalaciones y los ingenieros de HVAC enfrentan constantemente desafíos complejos con las unidades de tratamiento de aire (AHU) obsoletas. La presión estática impredecible, las ineficiencias en la carga del filtro y los altos gastos de mantenimiento de los motores de CA agotan gravemente los recursos operativos. Los ventiladores tradicionales dependen de voluminosos variadores de frecuencia externos (VFD) y sistemas accionados por correa. Estos componentes mecánicos se degradan rápidamente con el tiempo. Conducen a una grave inconsistencia del flujo de aire. Desperdician una inmensa energía durante las cargas parciales e introducen importantes riesgos de cumplimiento de la calidad del aire interior (IAQ).
Afortunadamente, la modernización de un ventilador EC (ventilador con conmutación electrónica) proporciona el último estándar de la industria para una gestión precisa del flujo de aire de accionamiento directo. Ofrecen modulación continua sin las penalizaciones mecánicas de los sistemas heredados. Actualizar la infraestructura de control climático de su edificio garantiza un rendimiento inteligente. Aprenderá exactamente por qué las configuraciones heredadas fallan bajo cargas dinámicas. Exploraremos cómo la conmutación inteligente resuelve la degradación del filtro. También descubrirá el retorno de la inversión operativo y las estrategias de arquitectura del sistema necesarias para una modernización perfecta de las instalaciones.
Dominio de carga parcial: los ventiladores EC se ajustan dinámicamente a las demandas de flujo de aire en tiempo real, lo que genera hasta un 50 % de ahorro de energía durante las operaciones fuera de las horas pico, donde los ventiladores tradicionales desperdician energía.
Eliminación de pérdidas mecánicas: los diseños de transmisión directa sin correa eliminan el deslizamiento, la fricción y el desprendimiento de partículas, protegiendo directamente la IAQ.
Integración nativa de BMS: la electrónica integrada permite una comunicación fluida y lista para usar con los sistemas de gestión de edificios (Modbus, BACnet, 0-10 V) sin controladores externos.
Redundancia N+1: la implementación de ventiladores EC en una 'FanGrid' (matriz) elimina los puntos únicos de falla (SPOF) y garantiza el funcionamiento continuo de la AHU.
Las unidades de tratamiento de aire rara vez funcionan a su máxima capacidad. La mayoría de los diseños mecánicos asumen un escenario de 'carga completa' para los márgenes de seguridad. Sin embargo, los datos de ingeniería del mundo real demuestran que las instalaciones funcionan con carga parcial durante más del 80 % de su vida útil operativa. Los ventiladores de aire acondicionado suelen tener el tamaño adecuado para una demanda máxima absoluta. Tienen dificultades significativas para reducir su escala de manera eficiente cuando cambian los patrones climáticos o de ocupación. Los motores heredados simplemente consumen un exceso de electricidad cuando intentan impulsar volúmenes de aire más bajos. Esto obliga a las compuertas a restringir artificialmente el flujo de aire. Crea un inmenso desperdicio de energía y un estrés innecesario en el sistema.
Las configuraciones de aire acondicionado heredadas dependen en gran medida de correas, poleas y cojinetes externos. Los ventiladores accionados por correas sufren un desgaste físico continuo. Los cinturones se estiran y resbalan con el tiempo. Este deslizamiento mecánico limita fundamentalmente la precisión del volumen del flujo de aire. El control de la presión estática se degrada rápidamente. Los equipos de mantenimiento deben retensar o reemplazar las correas constantemente. Además, las correas de caucho deterioradas arrojan partículas finas directamente a la corriente de aire. Este desprendimiento compromete agresivamente la calidad del aire interior. Obliga a los filtros secundarios a trabajar más duro y obstruirse más rápido.
Algunos ingenieros intentan aplicar un parche temporal. Agregan VFD externos a los ventiladores de CA heredados para un control de velocidad básico. Esto introduce un cableado complejo y voluminoso. Los discos externos aumentan el riesgo de ruido eléctrico y distorsión armónica. Exigen espacio físico adicional dentro de la ya estrecha carcasa de la AHU. Los VFD también generan calor sustancial. Esto obliga a los serpentines de enfriamiento a gastar energía adicional solo para compensar el calor generado por el propio motor del ventilador.
La tecnología EC utiliza un mecanismo de conmutación electrónica continua. Combina la eficiencia de un motor de CC y la comodidad de una fuente de alimentación de CA. Una placa de circuito impreso (PCB) integrada actúa como el cerebro del motor. La PCB procesa datos en tiempo real directamente desde sensores de presión, temperatura y humedad. Ejecuta ajustes de RPM inmediatos y sin demoras. La electrónica integrada gestiona internamente la conversión de corriente alterna a corriente continua. Esto elimina la necesidad de inversores separados montados en la pared.
La degradación del filtro presenta un obstáculo práctico importante en la gestión de instalaciones. A medida que los filtros AHU acumulan polvo, aumenta la resistencia interna. La caída de presión aumenta bruscamente en todo el banco de filtros. Un ventilador EC aumenta automáticamente su velocidad en respuesta. Mantiene un volumen de aire constante (CAV) sin esfuerzo. Evita por completo el reequilibrio manual del sistema. El circuito Proporcional-Integral-Derivativo (PID) incorporado monitorea el flujo de aire continuamente. Garantiza que los ocupantes reciban la ventilación exacta requerida independientemente de la antigüedad del filtro.
Los ingenieros deben especificar opciones exactas de componentes en función de las distintas necesidades de flujo de aire. Comprender el diseño físico de su AHU determina la geometría específica del ventilador.
Un El ventilador centrífugo EC es muy recomendable para superar la alta presión estática. Estas unidades impulsan el aire de manera eficiente a través de conductos complejos y bancos de filtros densos de AHU. Sus impulsores curvados hacia atrás evitan la pérdida aerodinámica bajo alta resistencia.

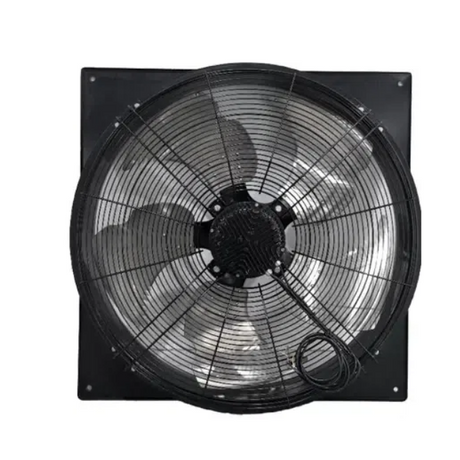

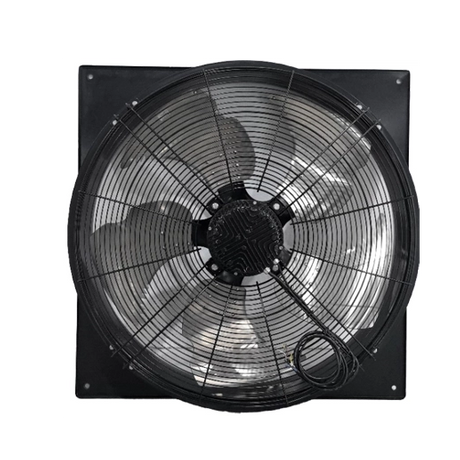

Un El ventilador axial EC se utiliza ampliamente para aplicaciones de baja presión y alto volumen. Destacan en secciones de escape a gran escala. Mueven grandes cantidades de aire directamente a través de la carcasa de manera eficiente.
Mejores prácticas para la colocación de sensores
Coloque siempre correctamente los sensores de presión diferencial. Instale el tubo de alta presión directamente en la descarga del ventilador. Monte el tubo de baja presión de forma segura en la cámara de aire de retorno. Esto garantiza que la PCB interna reciba datos precisos para una conmutación precisa.
La física de la ingeniería exige enormes ahorros para las modernizaciones modernas. Aplique las Leyes de afinidad de los fanáticos para comprender esta dinámica. La potencia necesaria para accionar un ventilador varía según el cubo de su velocidad. Una reducción del 20 % en la velocidad del ventilador produce casi un 50 % de ahorro de energía. Los motores tradicionales desperdician energía luchando contra la fricción mecánica a velocidades más bajas. Los motores EC mantienen una alta eficiencia en toda su curva operativa. Esta 'ley del cubo' impulsa un período de recuperación agresivo. La mayoría de las instalaciones comerciales obtienen rendimientos totales del capital en un plazo de 2 a 3 años.
Se logra una enorme evitación de costos a largo plazo. Las arquitecturas modernas sin escobillas y de accionamiento directo eliminan los puntos de fricción físicos. No hay escobillas de carbón que se desgasten. No hay correas para reemplazar. Nunca es necesario alinear poleas ni engrasar cojinetes. El motor funciona excepcionalmente frío. El tiempo medio entre fallos (MTBF) suele superar las 50.000 horas. Las instalaciones alejan sus horas de trabajo del parcheo reactivo. En su lugar, los equipos de mantenimiento pueden centrarse en optimizaciones proactivas del sistema.
Cumplir con los estrictos códigos de construcción es fundamental para la administración de propiedades moderna. La actualización sirve como un camino estratégico hacia el cumplimiento regional. Los sistemas de ventiladores avanzados cumplen fácilmente los exigentes umbrales de eficiencia de ASHRAE 90.1. También superan las directivas europeas ErP 2022. Además, la instalación de equipos de eficiencia premium ayuda a las propiedades a adquirir puntos para la certificación LEED. Usted demuestra emisiones de carbono tangiblemente más bajas. Aumenta la credencial ecológica general de la cartera de edificios.
A veces, la distribución física exige un enfoque sencillo. Reemplazar un solo ventilador de CA defectuoso por una sola unidad EC ofrece viabilidad plug-and-play. Funciona muy bien en AHU más pequeñas o con limitaciones espaciales. Los ingenieros normalmente pueden montar el nuevo ventilador en el mamparo existente. Quitan el motor, la polea y la carcasa viejos. La nueva unidad se desliza exactamente en el mismo espacio. Esto minimiza los costos laborales inmediatos.
La innovación reside en los números para sistemas más grandes. Puede reemplazar un ventilador de CA enorme y pesado por varios ventiladores EC más pequeños. Operan en paralelo dentro de un mamparo personalizado. Los expertos de la industria lo llaman FanGrid o Fan Array. Este enfoque moderno transforma completamente el control climático a gran escala. La matriz actúa como un mecanismo de respiración unificado para el edificio.
Las matrices proporcionan una redundancia N+1 crucial. Elimina por completo los puntos únicos de falla (SPOF). Si un enorme ventilador tradicional se rompe, todo el edificio pierde aire. Si falla un ventilador de una serie, los controles integrados reaccionan instantáneamente. Automáticamente aumentan el número de fanáticos restantes. Mantendrás el flujo de aire necesario sin problemas. El edificio no experimenta ningún tiempo de inactividad del sistema. Los equipos de mantenimiento pueden bloquear el ventilador averiado y reemplazarlo durante el horario de funcionamiento estándar.
Los enormes rotores de CA generan vibraciones intensas y de baja frecuencia. Estas vibraciones viajan a través de la estructura del edificio. Causan molestias a los ocupantes que se encuentran directamente encima o debajo de la sala de máquinas. Un FanGrid utiliza varios impulsores más pequeños. Generan ruido de mayor frecuencia. Los ingenieros acústicos pueden atenuar las frecuencias altas mucho más fácilmente utilizando deflectores de sonido estándar. La matriz equilibrada también reduce significativamente la vibración estructural general. Protege la integridad de la carcasa de la AHU.
Descripción general comparativa: ventilador de CA único versus conjunto FanGrid
Característica |
Ventilador de CA heredado único |
EC FanGrid (matriz) |
|---|---|---|
Redundancia |
Ninguno (fallo total del sistema si el motor se apaga) |
N+1 (El resto de ventiladores compensan automáticamente) |
Mantenimiento |
Alta (Correas, engrase, alineación de rodamientos) |
Zero (diseño de accionamiento directo sin escobillas) |
Perfil Acústico |
Ruido de baja frecuencia (difícil de atenuar) |
Zumbido de alta frecuencia (Fácilmente bloqueado por paneles) |
Requisito de espacio |
Gran huella para correas de motor y transmisión. |
Ultracompacto, que libera espacio interno en la AHU |
La integración del control causa ansiedad durante muchas modernizaciones mecánicas. Los administradores de instalaciones temen que necesitarán software propietario costoso. Sin embargo, las unidades modernas admiten de forma nativa protocolos estándar globales. Manejan perfectamente señales analógicas de 0-10 V y PWM para configuraciones más antiguas. También hablan Modbus digital y BACnet de forma nativa para redes modernas. Los conecta directamente a su sistema de gestión de edificios existente. No necesita hardware intermediario ni costosos convertidores de puerta de enlace. El ventilador comunica sus RPM, consumo de energía y códigos de error directamente al tablero principal.
No se puede simplemente adivinar la capacidad requerida del ventilador. Se requieren estrictamente cálculos de carga precisos antes de cualquier modernización. Los ingenieros deben tener en cuenta los requisitos exactos de presión estática en todo el tramo del conducto. Deben evaluar los serpentines de refrigeración, los elementos calefactores y la profundidad de los filtros. Deben medir la cámara interna con cuidado. Los nuevos ventiladores deben caber dentro del mamparo de la AHU existente sin bloquear las puertas de acceso internas. El sobredimensionamiento del ventilador provoca problemas acústicos. Subdimensionarlo no satisface la carga térmica del edificio.
Errores comunes que se deben evitar
No ignores los bloqueos aerodinámicos. Asegúrese de que el conjunto de ventiladores tenga suficiente espacio libre respecto de los serpentines de refrigeración. Colocar los ventiladores demasiado cerca de los componentes internos provoca turbulencias. Esta turbulencia reduce drásticamente las ganancias de eficiencia que se esperan de la actualización.
El tiempo de inactividad de las instalaciones asusta a los responsables de la toma de decisiones financieras. Puede realizar estas actualizaciones completamente dentro de la carcasa de la AHU existente. Los técnicos desmontan el viejo ventilador. Limpian la cámara. Construyen la nueva pared de matriz dentro de la unidad. Este enfoque 'in situ' minimiza las interrupciones operativas. Puedes mejorar un piso a la vez durante un fin de semana. Evita por completo el enorme gasto de capital que supone arrancar el techo y reemplazar toda la carcasa de la AHU.
Necesita un marco de diagnóstico rápido para justificar una actualización. Los administradores de las instalaciones deben revisar sus registros de mantenimiento actuales. Hágase las siguientes preguntas críticas. Responder 'sí' a dos o más indica una gran necesidad de modernizar el sistema.
¿Los fans actuales tienen más de 10 años? Los motores pierden eficiencia tras una década de funcionamiento continuo. Los devanados internos se degradan.
¿Los equipos de mantenimiento realizan reemplazos de correas o cojinetes más de dos veces al año? Las fallas mecánicas frecuentes indican un rotor desequilibrado o un conjunto de transmisión desgastado.
¿La AHU tiene dificultades para mantener los puntos de presión establecidos durante condiciones climáticas variables o cargas de ocupación? Esto indica que el VFD o el motor no pueden modular correctamente.
¿El sistema produce vibraciones excesivas de baja frecuencia? Las vibraciones fuertes dañan la integridad estructural de las paredes de la AHU y los serpentines de agua.
No compre ventiladores sin editar de un distribuidor no autorizado. Aconseje a su equipo de adquisiciones que examine a los fabricantes según criterios estrictos. Exija datos MTBF transparentes para los modelos de ventiladores específicos. Verifique las certificaciones de cumplimiento locales y las marcas UL/CE adecuadas. Además, asegúrese de que el integrador proporcione capacidades integrales de estudio del sitio. Un socio confiable medirá su flujo de aire, calculará la presión estática y modelará la recuperación financiera antes de firmar un contrato.
La transición a una tecnología avanzada de ventiladores hace que una instalación pase del mantenimiento reactivo al control climático proactivo basado en datos. Elimina por completo la fricción mecánica, las correas desordenadas y las averías frecuentes asociadas con los sistemas heredados. Las capacidades de modulación dinámica compensan fácilmente la inversión de capital inicial mediante agresivos ahorros de energía.
Tu próximo paso es simple. Inicie hoy mismo un estudio profesional del sitio o una auditoría energética. Haga que un ingeniero calcule el retorno de la inversión exacto de una actualización para su configuración específica de AHU. Al modernizar la gestión del flujo de aire, protege la calidad del aire interior, asegura la confiabilidad de su sistema y prepara su cartera de edificios para el futuro frente a regulaciones ambientales cada vez más estrictas.
R: La mayoría de las instalaciones comerciales experimentan ahorros de energía entre el 30% y el 50%. El porcentaje exacto depende en gran medida de la frecuencia con la que su sistema se ejecuta con carga parcial. Debido a que estos ventiladores utilizan conmutación electrónica continua, reducen drásticamente el consumo de energía durante las horas de menor actividad en comparación con los motores tradicionales.
R: No. Los ingenieros realizan una modernización 'in situ'. Los técnicos desmantelan el viejo motor, las correas y la carcasa de la espiral. Construyen un mamparo personalizado e instalan los nuevos ventiladores directamente dentro de la carcasa de su AHU existente. Esto evita alquileres de grúas y renovaciones estructurales masivas.
R: Sí. Cuentan con placas de circuitos integrados altamente flexibles. Aceptan señales analógicas estándar de 0-10 V o PWM, lo que los hace perfectos para sistemas heredados más antiguos. Al mismo tiempo, admiten protocolos de comunicación digital como Modbus y BACnet para una integración perfecta en los sistemas de gestión de edificios modernos.
