Os gerentes e engenheiros de instalações muitas vezes enfrentam uma encruzilhada crítica durante as atualizações de HVAC. Eles se perguntam se a atualização para um motor comutado eletronicamente requer a compra de um inversor de frequência variável (VFD). Você deseja controle de velocidade contínuo. Você pode presumir que se aplicam regras industriais padrão.
A resposta direta é não. Um motor comutado eletronicamente apresenta inerentemente um controlador eletrônico integrado. Não requer um VFD externo. Além disso, estas duas tecnologias são funcionalmente incompatíveis. Você não pode conectá-los.
Esta realidade desloca a discussão para uma avaliação de fundo de funil. Como você não precisa de um VFD, a verdadeira decisão de engenharia muda. Você deve decidir se deseja especificar um sistema eletrônico moderno e totalmente integrado. Alternativamente, você pode preferir uma configuração de indução CA tradicional emparelhada com uma unidade externa. Deixe-nos explorar as realidades técnicas para orientar sua seleção.
Os motores EC utilizam retificação CA para CC integrada e microprocessadores para controle de velocidade, eliminando a necessidade de um VFD externo.
Embora os sistemas EC ofereçam um espaço altamente compacto e eliminem a perda de eficiência de 5 a 7% típica dos VFDs, sua vida útil geral (MTBF) é geralmente menor do que as configurações modulares de VFD.
Os motores EC mantêm curvas de eficiência quase planas em condições de carga parcial, sem os riscos de superaquecimento em baixa velocidade associados aos motores de indução CA.
Os integradores de sistemas devem levar em conta realidades ocultas de implementação com sistemas EC, particularmente maior distorção harmônica e inadequação para aplicações acionadas por correia.
A compreensão do caminho de alimentação fundamental esclarece por que as unidades externas são desnecessárias. As duas tecnologias processam a corrente alternada de maneira completamente diferente.
Um inversor de frequência variável externo usa um ciclo de conversão AC-DC-AC. Ele pega a energia da linha CA de entrada e a retifica em corrente contínua. Em seguida, ele usa um inversor para transformar esta CC novamente em CA. Ao alterar a frequência de saída, controla a velocidade de um motor de indução padrão.

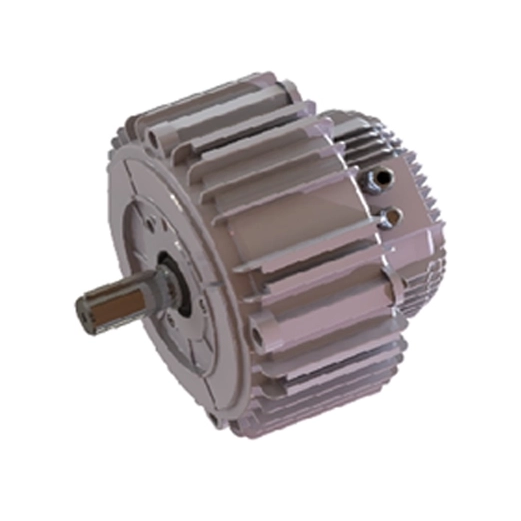

Um sistema comutado eletronicamente funciona de maneira diferente. Ele atua essencialmente como uma unidade DC sem escovas com um inversor integrado. Ele usa um caminho AC-DC. O controlador integrado pega a tensão da linha CA e a retifica diretamente para CC. Varia a amplitude da tensão para modular a velocidade do rotor.
Adicionar uma unidade externa a esta arquitetura é eletricamente redundante. O circuito interno já gerencia a conversão de energia. A tentativa de alimentar CA de frequência variável em um circuito de comutação eletrônico causará falhas imediatas. Pode até destruir os componentes eletrônicos de bordo.
Você lida com a modulação de velocidade nativamente. Você simplesmente conecta um sinal de controle de 0-10 V, PWM ou 4-20 mA diretamente ao microprocessador integrado. A unidade integrada interpreta este sinal e ajusta perfeitamente as RPM.
Você deve avaliar as principais variações de engenharia antes de especificar equipamentos para ambientes comerciais. Essas diferenças determinam o uso de energia, perfis térmicos e requisitos espaciais.
Os projetos de indução tradicionais dependem do eletromagnetismo para funcionar. O estator deve extrair energia da rede para induzir um campo magnético dentro do rotor. Este processo de indução cria uma perda de energia inerente. Chamamos isso de deslize.
Projetos comutados eletronicamente resolvem esse problema de física. Eles usam rotores de ímã permanente. Os ímãs permanentes fornecem um campo magnético constante. O sistema requer energia elétrica zero para induzir magnetismo no rotor. Esta mudança fundamental de design elimina completamente o deslizamento. Isso resulta em uma eficiência de linha de base significativamente maior.
O funcionamento do equipamento em condições de carga parcial expõe grandes lacunas de desempenho entre as duas tecnologias.
As configurações tradicionais diminuem a frequência para diminuir a velocidade. Esta redução na taxa de variação da corrente (dI/dt) enfraquece o torque. Também faz com que as bobinas de indução consumam mais corrente em baixas velocidades. Esse excesso de corrente gera calor massivo. Se a RPM cair muito, a ventoinha de resfriamento não poderá dissipar esse calor. Os enrolamentos eventualmente derretem.
Compare esse comportamento com um motor do ventilador ce . É excelente em taxas de redução profundas. O design de ímã permanente mantém o torque constante em toda a faixa de velocidade. A eletrônica integrada modula a tensão sem induzir estresse térmico excessivo. Você obtém operação confiável e de baixa velocidade sem riscos de superaquecimento.
As restrições de espaço muitas vezes determinam as escolhas de equipamentos em salas mecânicas. Os sistemas integrados oferecem uma vantagem espacial distinta.
Muitos projetos eletrônicos utilizam uma configuração de rotor externo. O rotor gira fora do estator. Isso permite que os fabricantes montem impulsores de ventilador diretamente no rotor giratório. Elimina a necessidade de um eixo de saída. O resultado é um módulo “plug fan” altamente compacto.
As configurações tradicionais exigem um layout volumoso. Você precisa de espaço para a unidade de indução pesada. Você também precisa de espaço dedicado na parede para o painel da unidade remota. Você deve instalar fiação blindada de grande espessura entre eles.
Nenhuma tecnologia resolve perfeitamente todos os desafios de engenharia. Você deve pesar a longevidade e a escalabilidade em relação à eficiência e ao tamanho.
Temos de abordar a lacuna realista de longevidade entre estas soluções. Os acionamentos remotos tradicionais operam em armários elétricos limpos e climatizados. Os VFDs industriais geralmente apresentam um MTBF de até 30 anos.
A eletrônica integrada enfrenta uma realidade mais dura. O controlador fica diretamente na caixa. Está continuamente exposto à ciclagem térmica. Absorve vibrações operacionais. Devido a este ambiente hostil, as unidades integradas geralmente variam entre 4,5 a 10 anos de MTBF.
A realidade da sua manutenção muda drasticamente dependendo da sua escolha. As configurações tradicionais são modulares. Se uma unidade remota falhar, substitua a unidade. Se um rolamento emperrar, você substitui o rolamento. Você nunca joga fora a metade funcional do sistema.
Os sistemas integrados são estruturas monolíticas. Os fabricantes colocam os componentes eletrônicos em epóxi para protegê-los contra a umidade. Se um único capacitor falhar na unidade integrada, você não poderá repará-lo. Você deve desparafusar e substituir todo o conjunto.
As restrições de escalabilidade geralmente tomam a decisão por você. A eletrônica integrada é altamente prática para conjuntos de ventiladores de até 10-15 HP por unidade. Eles têm um desempenho brilhante em anteparas com vários ventiladores.
No entanto, eles não possuem escalabilidade de unidade única de alta potência. Se a sua torre de resfriamento exigir um único motor principal de 100 HP, você deverá usar uma configuração de indução tradicional emparelhada com uma unidade remota.
Gráfico de comparação de sistemas
Métrica de avaliação |
Sistema Eletrônico Integrado |
Configuração tradicional AC + VFD |
|---|---|---|
Arquitetura do sistema |
Monolítico (Motor + Controlador combinado) |
Modular (motor separado e painel de acionamento) |
MTBF esperado |
4,5 a 10 anos |
Até 30 anos (para a unidade) |
Risco térmico de baixa velocidade |
Muito baixo (torque constante) |
Alto (requer velocidades mínimas estritas) |
Máxima escalabilidade HP |
Normalmente limitado a 10-15 HP por unidade |
Escala para centenas de cavalos de potência |
Estratégia de reparo |
Substituição completa da unidade |
Substituição em nível de componente |
Os engenheiros muitas vezes especificam equipamentos de alta eficiência sem considerar a qualidade da rede. Este descuido introduz graves custos ocultos durante o comissionamento.
A distorção harmônica continua sendo um ponto cego crítico da engenharia. As unidades remotas padrão apresentam espectros integrados de 6 pulsos. Eles geralmente incluem bobinas CC internas ou reatores de linha de 5%. Esses componentes suavizam a forma de onda atual.
Os sistemas integrados priorizam um tamanho compacto. Eles removem componentes magnéticos volumosos. Freqüentemente, eles não possuem reatores de linha interna. Conseqüentemente, seu consumo de energia é altamente não linear.
Esta escolha de projeto pode levar a harmônicos de corrente (THDi) o dobro de um inversor padrão. Transformadores de instalações de superaquecimento de altos harmônicos. Eles desarmam os disjuntores aleatoriamente. Provavelmente, você precisará instalar filtros externos caros de mitigação de harmônicas para cumprir os padrões IEEE 519.
Ambas as tecnologias geram ruído elétrico significativo. Eles utilizam transistores bipolares de porta isolada (IGBTs) de comutação rápida. Esses componentes criam ruído de comutação de alta frequência, normalmente entre 10kHz e 15kHz.
Esse ruído viaja ao longo das linhas de energia. Pode interromper sensores sensíveis de automação predial. Pode interferir nas redes do data center. A blindagem adequada é obrigatória para ambos os sistemas. Você deve usar técnicas de aterramento simétrico. Você deve direcionar os cabos de comunicação longe das linhas de energia.
Você deve saber onde NÃO implantar essas unidades integradas. Eles apresentam rotores de ímã permanente. Esses rotores têm excelente torque de funcionamento, mas torque de partida notoriamente baixo.
Nunca os especifique para aplicações acionadas por correia. O atrito de ruptura de uma correia em V pesada requer uma corrente de partida enorme. Um sistema integrado provavelmente irá parar ou disparar uma falha de sobrecarga durante a inicialização. Reserve-os exclusivamente para aplicações de acionamento direto.
As equipes de compras muitas vezes rejeitam atualizações modernas com base na surpresa dos adesivos. Um cálculo adequado do custo total de propriedade (TCO) mostra um quadro financeiro diferente.
Precisamos dissipar o mito dos custos iniciais proibitivos. Se você comprar um motor de indução simples, ele parecerá barato. Mas você deve definir o preço do pacote total.
Você deve adicionar o custo da unidade de indução. Você adiciona a unidade remota. Você adiciona o cabo blindado. Você adiciona a mão de obra elétrica para montar o painel da unidade. Quando você compara esse custo total instalado, um resultado integrado O Motor EC geralmente está dentro de ±10% de uma configuração tradicional.
A verdadeira vitória financeira acontece durante a operação em carga parcial. Os sistemas HVAC raramente funcionam com 100% da capacidade. As leis de afinidade dos ventiladores determinam o consumo de energia.
Operar uma unidade integrada a 80% da velocidade reduz significativamente a potência necessária. Você pode gerar até 50% de economia de energia. Esta enorme redução de OpEx compensa facilmente quaisquer prémios iniciais de CapEx.
Além disso, você evita a penalidade de eficiência do sistema naturalmente incorrida pelas unidades remotas. Um VFD normalmente perde de 5 a 7% de sua energia simplesmente convertendo CA em CC e novamente em CA. Projetos integrados eliminam totalmente essa perda de conversão específica.
Os códigos de construção aumentam constantemente os mínimos de eficiência obrigatórios. Organizações como a ASHRAE (Norma 90.1) e o Código Internacional de Conservação de Energia (IECC) estabelecem regras rigorosas.
Eles agora exigem níveis extremos de eficiência para motores com potência fracionada. As unidades de indução tradicionais simplesmente não conseguem atender a essas métricas. Isso torna a tecnologia de ímã permanente integrada a opção de conformidade padrão em modernizações comerciais de HVAC. Muitas concessionárias locais também oferecem descontos agressivos em dinheiro para instalá-los, acelerando ainda mais seu ROI.
Um motor comutado eletronicamente não precisa estritamente de um VFD. Adicionar um garante falha imediata do equipamento. No entanto, escolher entre um sistema integrado moderno e uma configuração AC+VFD tradicional requer uma análise calculada das necessidades específicas da sua instalação.
Use a seguinte lógica de seleção para orientar sua aquisição:
Escolha Sistemas Eletrônicos Integrados para unidades compactas de tratamento de ar. Eles dominam em conjuntos de ventiladores de baixo HP. Use-os para aplicações de acionamento direto. Eles são imbatíveis quando a eficiência energética em carga parcial é sua métrica principal.
Escolha sistemas AC + VFD tradicionais para requisitos de alta potência. Use-os em ambientes agressivos onde você deve isolar os componentes eletrônicos em uma sala limpa. Especifique-os quando o MTBF máximo e a reparabilidade modular forem essenciais.
Priorize a análise harmônica antes de executar qualquer atualização em grande escala. Componentes de alta eficiência podem desestabilizar redes elétricas mais antigas se não forem controlados.
Nós encorajamos você a auditar seus conjuntos de ventiladores atuais. Consulte um especialista em engenharia para calcular o impacto harmônico exato e o TCO antes da modernização. Uma abordagem baseada em dados garante décadas de operação confiável e de baixo custo.
R: Não. O controlador interno é essencial para comutar eletronicamente a entrada CA para a CC exigida pelos ímãs permanentes. Eles não podem ser ignorados.
R: Eles são motores CC tecnicamente sem escovas, mas são projetados para aceitar tensão de linha CA padrão, preenchendo a lacuna entre a conveniência CA e a eficiência CC.
R: Esta é uma limitação da dinâmica de fluidos, não uma limitação motora. Abaixo de 30% da velocidade, a velocidade da ponta do impulsor do ventilador geralmente é insuficiente para superar a pressão estática do sistema e movimentar o ar de maneira eficaz, tornando as velocidades mais baixas praticamente inúteis.
