I facility manager e gli ingegneri HVAC affrontano costantemente sfide sempre più complesse legate all'invecchiamento delle unità di trattamento dell'aria (AHU). La pressione statica imprevedibile, le inefficienze nel caricamento dei filtri e gli elevati costi di manutenzione dei motori CA riducono notevolmente le risorse operative. I ventilatori tradizionali si affidano a ingombranti azionamenti a frequenza variabile (VFD) esterni e a sistemi con trasmissione a cinghia. Questi componenti meccanici si degradano rapidamente nel tempo. Portano a una grave incoerenza del flusso d'aria. Sprecano un'enorme energia durante i carichi parziali e introducono notevoli rischi di conformità alla qualità dell'aria interna (IAQ).
Fortunatamente, il retrofit di una ventola EC (ventola a commutazione elettronica) fornisce lo standard di settore più avanzato per una gestione precisa del flusso d'aria ad azionamento diretto. Offrono una modulazione continua senza le penalità meccaniche dei sistemi legacy. L'aggiornamento dell'infrastruttura di controllo climatico del tuo edificio garantisce prestazioni intelligenti. Imparerai esattamente perché le configurazioni legacy falliscono sotto carichi dinamici. Esploreremo come la commutazione intelligente risolve il degrado del filtro. Scoprirai inoltre il ROI operativo e le strategie di architettura del sistema necessarie per un ammodernamento senza interruzioni della struttura.
Dominanza del carico parziale: le ventole EC si adattano dinamicamente alle richieste del flusso d'aria in tempo reale, garantendo un risparmio energetico fino al 50% durante le operazioni non di punta in cui le ventole tradizionali sprecano energia.
Eliminazione delle perdite meccaniche: i design senza cinghia e a trasmissione diretta eliminano lo slittamento, l'attrito e la dispersione di particolato, proteggendo direttamente l'IAQ.
Integrazione BMS nativa: l'elettronica integrata consente una comunicazione immediata e continua con i sistemi di gestione degli edifici (Modbus, BACnet, 0-10 V) senza controller esterni.
Ridondanza N+1: l'implementazione dei ventilatori EC in un 'FanGrid' (array) elimina i singoli punti di guasto (SPOF) e garantisce il funzionamento continuo dell'AHU.
Le unità di trattamento aria raramente funzionano alla massima capacità. La maggior parte dei progetti meccanici presuppone uno scenario di 'pieno carico' per i margini di sicurezza. Tuttavia, i dati tecnici del mondo reale dimostrano che le strutture funzionano a carico parziale per oltre l’80% della loro durata operativa. I ventilatori AC sono generalmente dimensionati per la domanda di picco assoluta. Fanno molta fatica a ridimensionarsi in modo efficiente quando l’occupazione o i modelli meteorologici cambiano. I motori tradizionali consumano semplicemente elettricità in eccesso quando tentano di spingere volumi d'aria inferiori. Ciò costringe gli ammortizzatori a limitare artificialmente il flusso d'aria. Crea un immenso spreco energetico e uno stress inutile del sistema.
Le configurazioni AC legacy fanno molto affidamento su cinghie, pulegge e cuscinetti esterni. I ventilatori con trasmissione a cinghia sono soggetti a continua usura fisica. Le cinture si allungano e scivolano nel tempo. Questo slittamento meccanico limita fondamentalmente la precisione del volume del flusso d'aria. Il controllo della pressione statica si degrada rapidamente. Le squadre di manutenzione devono tendere o sostituire costantemente le cinghie. Inoltre, i nastri in gomma deteriorati rilasciano particelle sottili direttamente nel flusso d'aria. Questo spargimento compromette in modo aggressivo la qualità dell’aria interna. Costringe i filtri secondari a lavorare di più e a intasarsi più velocemente.
Alcuni ingegneri tentano una patch temporanea. Aggiungono VFD esterni alle ventole CA legacy per il controllo di base della velocità. Ciò introduce cablaggi complessi e ingombranti. Le unità esterne aumentano il rischio di rumore elettrico e distorsione armonica. Richiedono spazio fisico aggiuntivo all'interno del già angusto involucro dell'UTA. I VFD generano anche un notevole calore. Ciò costringe le serpentine di raffreddamento a consumare energia extra solo per compensare il calore generato dal motore della ventola stesso.
La tecnologia EC utilizza un meccanismo di commutazione elettronica continua. Combina l'efficienza di un motore DC e la comodità di un alimentatore AC. Una scheda a circuito stampato (PCB) integrata funge da cervello del motore. Il PCB elabora i dati in tempo reale direttamente dai sensori di pressione, temperatura e umidità. Esegue regolazioni immediate del numero di giri senza ritardi. L'elettronica integrata gestisce internamente la conversione da corrente alternata a corrente continua. Ciò elimina la necessità di inverter separati montati a parete.
Il degrado dei filtri rappresenta un grosso ostacolo pratico nella gestione delle strutture. Man mano che i filtri dell'UTA accumulano polvere, la resistenza interna aumenta. La caduta di pressione aumenta notevolmente attraverso il banco di filtri. In risposta, un ventilatore EC aumenta automaticamente la sua velocità. Mantiene un volume d'aria costante (CAV) senza sforzo. Si evita completamente il ribilanciamento manuale del sistema. Il circuito proporzionale-integrale-derivativo (PID) integrato monitora continuamente il flusso d'aria. Garantisce che gli occupanti ricevano esattamente la ventilazione necessaria indipendentemente dall'età del filtro.
Gli ingegneri devono specificare la scelta esatta dei componenti in base alle diverse esigenze di flusso d'aria. Comprendere il layout fisico dell'AHU determina la geometria specifica della ventola.

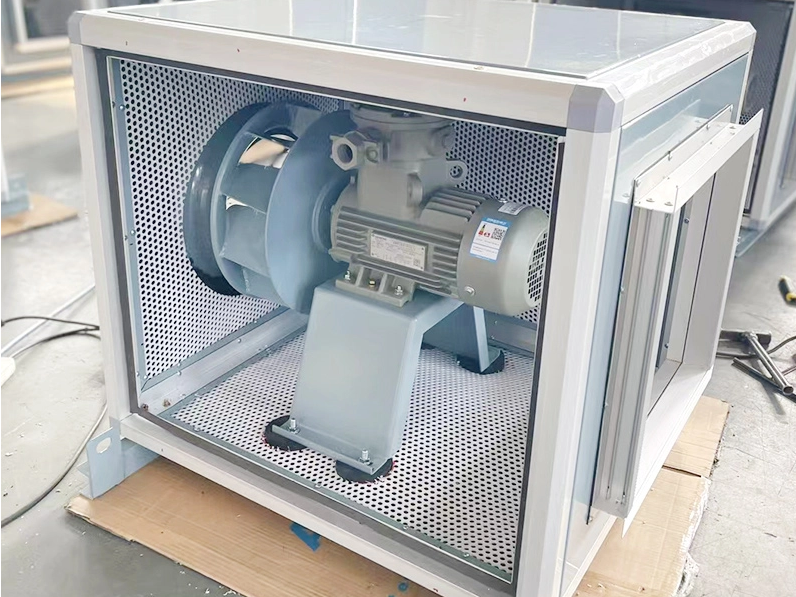

UN Il ventilatore centrifugo EC è altamente raccomandato per superare l'elevata pressione statica. Queste unità spingono l'aria in modo efficiente attraverso canalizzazioni complesse e densi banchi di filtri AHU. Le loro giranti con curvatura all'indietro impediscono lo stallo aerodinamico in condizioni di elevata resistenza.
UN Il ventilatore assiale EC è ampiamente utilizzato per applicazioni a volume elevato e a bassa pressione. Eccellono nelle sezioni di scarico su larga scala. Muovono enormi quantità di aria direttamente attraverso l'involucro in modo efficiente.
Migliori pratiche per il posizionamento dei sensori
Posizionare sempre correttamente i sensori di pressione differenziale. Installare il tubo ad alta pressione direttamente sullo scarico del ventilatore. Montare saldamente il tubo a bassa pressione nel plenum dell'aria di ritorno. Ciò garantisce che il PCB interno riceva dati accurati per una commutazione precisa.
La fisica ingegneristica impone enormi risparmi per i moderni retrofit. Applica le leggi sull'affinità dei fan per comprendere questa dinamica. La potenza necessaria per azionare un ventilatore varia in base al cubo della sua velocità. Una riduzione del 20% della velocità della ventola produce un risparmio energetico di quasi il 50%. I motori tradizionali sprecano energia combattendo l’attrito meccanico a velocità inferiori. I motori EC mantengono un'elevata efficienza lungo l'intera curva operativa. Questa 'legge del cubo' determina un periodo di recupero dell'investimento aggressivo. La maggior parte delle strutture commerciali registra un ritorno completo del capitale entro 2 o 3 anni.
Ottieni un'enorme riduzione dei costi a lungo termine. Le moderne architetture senza spazzole e a trasmissione diretta eliminano i punti di attrito fisico. Non ci sono spazzole di carbone che si usurano. Non ci sono cinture da sostituire. Non è mai necessario allineare le pulegge o ingrassare i cuscinetti. Il motore funziona eccezionalmente bene. Il tempo medio tra i guasti (MTBF) supera spesso le 50.000 ore. Le strutture spostano le ore di lavoro lontano dalle patch reattive. I team di manutenzione possono invece concentrarsi sulle ottimizzazioni proattive del sistema.
Il rispetto delle normative edilizie rigorose è fondamentale per la moderna gestione immobiliare. L’aggiornamento costituisce un percorso strategico verso la conformità regionale. I sistemi di ventilazione avanzati soddisfano facilmente le esigenti soglie di efficienza di ASHRAE 90.1. Superano inoltre le direttive europee ErP 2022. Inoltre, l’installazione di apparecchiature ad alta efficienza aiuta le proprietà ad acquisire punti per la certificazione LEED. Dimostri emissioni di carbonio tangibilmente inferiori. Incrementi le credenziali verdi complessive del portafoglio edilizio.
A volte, la disposizione fisica impone un approccio semplice. La sostituzione di una singola ventola CA guasta con una singola unità EC offre funzionalità plug-and-play. Funziona magnificamente in UTA più piccole o spazialmente limitate. Gli ingegneri solitamente possono montare la nuova ventola sulla paratia esistente. Rimuovono il vecchio motore, la puleggia e l'alloggiamento. La nuova unità si inserisce esattamente nello stesso ingombro. Ciò riduce al minimo i costi di manodopera immediati.
L’innovazione sta nei numeri per sistemi più grandi. Puoi sostituire una ventola AC massiccia e pesante con più ventole EC più piccole. Operano in parallelo all'interno di una paratia personalizzata. Gli esperti del settore lo chiamano FanGrid o Fan Array. Questo approccio moderno trasforma completamente il controllo climatico su larga scala. L'array funge da meccanismo di respirazione unificato per l'edificio.
Gli array forniscono una ridondanza N+1 cruciale. Elimini completamente i singoli punti di guasto (SPOF). Se un enorme ventilatore tradizionale si rompe, l’intero edificio perde aria. Se una ventola dell'array si guasta, i controlli integrati reagiscono immediatamente. Aumentano automaticamente le ventole rimanenti. Mantieni il flusso d'aria richiesto senza interruzioni. L'edificio non presenta tempi di inattività del sistema pari a zero. Le squadre di manutenzione possono bloccare la ventola guasta e sostituirla durante l'orario di funzionamento standard.
I massicci rotori AC generano vibrazioni intense a bassa frequenza. Queste vibrazioni viaggiano attraverso la struttura dell'edificio. Causano disagio agli occupanti direttamente sopra o sotto la sala meccanica. Un FanGrid utilizza più giranti più piccole. Generano rumore ad alta frequenza. Gli ingegneri acustici possono attenuare le alte frequenze molto più facilmente utilizzando i deflettori acustici standard. L'array bilanciato riduce inoltre significativamente le vibrazioni strutturali complessive. Protegge l'integrità dell'involucro dell'UTA.
Panoramica comparativa: ventola CA singola e array FanGrid
Caratteristica |
Ventola AC singola legacy |
EC FanGrid (Array) |
|---|---|---|
Ridondanza |
Nessuno (guasto totale del sistema in caso di guasto del motore) |
N+1 (le ventole rimanenti si compensano automaticamente) |
Manutenzione |
Alto (Cinghie, ingrassaggio, allineamento cuscinetti) |
Zero (design senza spazzole, ad azionamento diretto) |
Profilo acustico |
Rimbombo a bassa frequenza (difficile da attenuare) |
Ronzio ad alta frequenza (facilmente bloccato dai pannelli) |
Requisiti di spazio |
Ampio ingombro per motore e cinghie di trasmissione |
Ultracompatto, libera spazio interno nell'UTA |
L'integrazione del controllo provoca ansia durante molti retrofit meccanici. I gestori delle strutture temono di aver bisogno di costosi software proprietari. Tuttavia, le unità moderne supportano nativamente i protocolli standard globali. Gestiscono perfettamente segnali analogici 0-10 V e PWM per configurazioni meno recenti. Parlano anche Modbus digitale e BACnet in modo nativo per le reti moderne. Li colleghi direttamente al tuo sistema di gestione degli edifici esistente. Non sono necessari hardware intermediari o costosi convertitori gateway. La ventola comunica RPM, consumo energetico e codici di errore direttamente al dashboard principale.
Non è possibile semplicemente indovinare la capacità della ventola richiesta. Prima di qualsiasi adeguamento sono strettamente necessari calcoli precisi del carico. Gli ingegneri devono tenere conto degli esatti requisiti di pressione statica lungo l'intero percorso del condotto. Devono valutare le serpentine di raffreddamento, gli elementi riscaldanti e la profondità del filtro. Devono misurare attentamente la camera interna. I nuovi ventilatori devono essere inseriti nella paratia esistente dell'UTA senza bloccare le porte di accesso interne. Il sovradimensionamento della ventola causa problemi acustici. Sottodimensionando non riesce a soddisfare il carico termico dell'edificio.
Errori comuni da evitare
Non ignorare i blocchi aerodinamici. Assicurarsi che l'array di ventole abbia una distanza sufficiente dalle serpentine di raffreddamento. Il posizionamento delle ventole troppo vicino ai componenti interni provoca turbolenze. Questa turbolenza riduce drasticamente i guadagni di efficienza che ti aspetti dall'aggiornamento.
I tempi di inattività degli impianti spaventano i decisori finanziari. È possibile eseguire questi aggiornamenti interamente all'interno dell'involucro dell'AHU esistente. I tecnici smontano il vecchio ventilatore. Puliscono la camera. Costruiscono il nuovo muro dell'array all'interno dell'unità. Questo approccio 'in situ' riduce al minimo le interruzioni operative. Puoi aggiornare un piano alla volta durante un fine settimana. Si evita completamente la massiccia spesa in conto capitale necessaria per demolire il tetto e sostituire l'intero alloggiamento dell'UTA.
È necessario un quadro diagnostico rapido per giustificare un aggiornamento. I gestori delle strutture dovrebbero rivedere i loro attuali registri di manutenzione. Poniti le seguenti domande cruciali. Rispondere 'sì' a due o più indica una grave necessità di un aggiornamento del sistema.
I fan attuali hanno più di 10 anni? I motori perdono efficienza dopo un decennio di funzionamento continuo. Gli avvolgimenti interni si degradano.
Le squadre di manutenzione eseguono la sostituzione delle cinghie o dei cuscinetti più di due volte l'anno? Frequenti guasti meccanici segnalano un rotore sbilanciato o un gruppo di trasmissione usurato.
L'UTA ha difficoltà a mantenere i punti di pressione impostati durante condizioni meteorologiche variabili o carichi di occupazione? Ciò indica che il VFD o il motore non possono modulare correttamente.
Il sistema produce eccessive vibrazioni a bassa frequenza? Forti vibrazioni danneggiano l'integrità strutturale delle pareti dell'UTA e delle batterie ad acqua.
Non acquistare ventole grezze da un distributore non controllato. Consiglia al tuo team di approvvigionamento di controllare i produttori in base a criteri rigorosi. Richiedi dati MTBF trasparenti per i modelli di ventola specifici. Verificare la presenza di certificazioni di conformità locali e marchi UL/CE adeguati. Inoltre, assicurati che l'integratore fornisca funzionalità complete di indagine del sito. Un partner affidabile misurerà il flusso d'aria, calcolerà la pressione statica e modellerà il rimborso finanziario prima di firmare un contratto.
Il passaggio alla tecnologia avanzata dei ventilatori sposta una struttura dalla manutenzione reattiva al controllo climatico proattivo e basato sui dati. Elimini completamente l'attrito meccanico, le cinghie disordinate e i frequenti guasti associati ai sistemi legacy. Le capacità di modulazione dinamica compensano facilmente l'investimento di capitale iniziale attraverso un risparmio energetico aggressivo.
Il prossimo passo è semplice. Avvia oggi stesso un sopralluogo professionale o un audit energetico. Chiedi a un tecnico di calcolare il ROI esatto di un aggiornamento per la tua specifica configurazione AHU. Modernizzando la gestione del flusso d'aria, proteggi la qualità dell'aria interna, garantisci l'affidabilità del tuo sistema e rendi il tuo portafoglio di edifici a prova di futuro contro le normative ambientali più restrittive.
R: La maggior parte delle strutture commerciali registra un risparmio energetico compreso tra il 30% e il 50%. La percentuale esatta dipende in larga misura dalla frequenza con cui il sistema viene eseguito a carico parziale. Poiché queste ventole utilizzano la commutazione elettronica continua, riducono drasticamente il consumo energetico durante le ore non di punta rispetto ai motori tradizionali.
R: No. Gli ingegneri eseguono un retrofit 'in-situ'. I tecnici smontano il vecchio motore, le cinghie e l'alloggiamento della spirale. Costruiscono una paratia personalizzata e installano le nuove ventole direttamente all'interno dell'involucro dell'AHU esistente. Ciò evita il noleggio di gru e massicci lavori di ristrutturazione strutturale.
R: Sì. Sono dotati di circuiti integrati altamente flessibili. Accettano segnali analogici standard da 0-10 V o PWM, rendendoli perfetti per i sistemi legacy più vecchi. Allo stesso tempo, supportano protocolli di comunicazione digitale come Modbus e BACnet per un'integrazione perfetta nei moderni sistemi di gestione degli edifici.
