Les gestionnaires d’installations et les ingénieurs sont souvent confrontés à un carrefour critique lors des mises à niveau CVC. Ils se demandent si la mise à niveau vers un moteur à commutation électronique nécessite l'achat d'un entraînement à fréquence variable (VFD). Vous voulez un contrôle transparent de la vitesse. Vous pourriez supposer que les règles industrielles standard s’appliquent.
La réponse directe est non. Un moteur à commutation électronique comporte intrinsèquement un contrôleur électronique intégré. Il ne nécessite pas de VFD externe. De plus, ces deux technologies sont fonctionnellement incompatibles. Vous ne pouvez pas les relier ensemble.
Cette réalité déplace la discussion vers une évaluation en bas de l’entonnoir. Puisque vous n’avez pas besoin d’un VFD, la véritable décision technique change. Vous devez décider s’il convient de spécifier un système électronique moderne et entièrement intégré. Alternativement, vous préférerez peut-être une configuration à induction CA traditionnelle associée à un lecteur externe. Laissez-nous explorer les réalités techniques pour guider votre sélection.
Les moteurs EC utilisent un redresseur AC-DC intégré et des microprocesseurs pour le contrôle de la vitesse, éliminant ainsi le besoin d'un VFD externe.
Bien que les systèmes EC offrent un encombrement très compact et éliminent la perte d'efficacité de 5 à 7 % typique des VFD, leur durée de vie globale (MTBF) est généralement plus courte que les configurations VFD modulaires.
Les moteurs EC maintiennent des courbes de rendement presque plates dans des conditions de charge partielle sans les risques de surchauffe à basse vitesse associés aux moteurs à induction AC.
Les intégrateurs de systèmes doivent tenir compte des réalités cachées de mise en œuvre des systèmes EC, en particulier une distorsion harmonique plus élevée et une inadéquation aux applications entraînées par courroie.
Comprendre le chemin d’alimentation fondamental explique pourquoi les disques externes ne sont pas nécessaires. Les deux technologies traitent le courant alternatif de manière complètement différente.

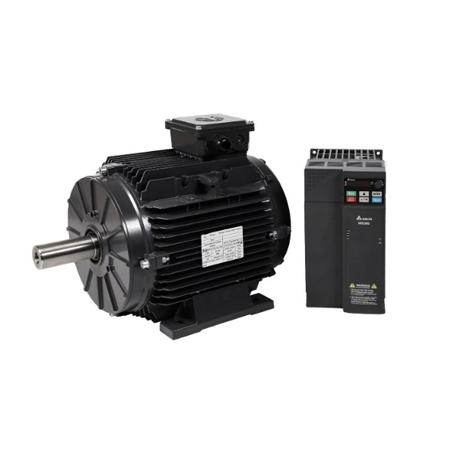

Un variateur de fréquence externe utilise un cycle de conversion AC-DC-AC. Il prend l’alimentation secteur CA entrante et la redresse en courant continu. Il utilise ensuite un onduleur pour reconvertir ce courant continu en courant alternatif. En modifiant la fréquence de sortie, il contrôle la vitesse d'un moteur à induction standard.
Un système à commutation électronique fonctionne différemment. Il agit essentiellement comme une unité CC sans balais dotée d'un onduleur intégré. Il utilise un chemin AC-DC. Le contrôleur embarqué prend la tension de ligne AC et la rectifie directement en DC. Il fait varier l'amplitude de la tension pour moduler la vitesse du rotor.
L'ajout d'un disque externe à cette architecture est électriquement redondant. Le circuit interne gère déjà la conversion de puissance. Tenter d'introduire du courant alternatif à fréquence variable dans un circuit de commutation électronique provoquera des défauts immédiats. Cela pourrait même détruire l’électronique embarquée.
Vous gérez nativement la modulation de vitesse. Vous câblez simplement un signal de commande 0-10 V, PWM ou 4-20 mA directement au microprocesseur intégré. L'unité intégrée interprète ce signal et ajuste parfaitement le régime.
Vous devez évaluer les variations techniques de base avant de spécifier des équipements pour les environnements commerciaux. Ces différences dictent la consommation d’énergie, les profils thermiques et les exigences spatiales.
Les conceptions à induction traditionnelles reposent sur l’électromagnétisme pour fonctionner. Le stator doit puiser de l'énergie dans la grille pour induire un champ magnétique à l'intérieur du rotor. Ce processus d'induction crée une perte d'énergie inhérente. Nous appelons cela un glissement.
Les conceptions à commutation électronique résolvent ce problème physique. Ils utilisent des rotors à aimants permanents. Les aimants permanents fournissent un champ magnétique constant. Le système ne nécessite aucune énergie électrique pour induire le magnétisme dans le rotor. Ce changement de conception fondamental élimine complètement le glissement. Il en résulte une efficacité de base nettement plus élevée.
Le fonctionnement des équipements dans des conditions de charge partielle expose des écarts de performances majeurs entre les deux technologies.
Les configurations traditionnelles baissent la fréquence pour ralentir. Cette réduction du taux de variation du courant (dI/dt) affaiblit le couple. Cela amène également les bobines d’induction à consommer plus de courant à basse vitesse. Cet excès de courant génère une chaleur massive. Si le régime chute trop bas, le ventilateur de refroidissement ne peut pas dissiper cette chaleur. Les enroulements finissent par fondre.
Comparez ce comportement avec un moteur de ventilateur ce . Il excelle dans les taux de refus élevés. La conception à aimant permanent maintient un couple constant sur toute la plage de vitesse. L'électronique embarquée module la tension sans induire de contrainte thermique excessive. Vous bénéficiez d’un fonctionnement fiable à basse vitesse sans risque de surchauffe.
Les contraintes d’espace dictent souvent les choix d’équipement dans les salles mécaniques. Les systèmes intégrés offrent un avantage spatial distinct.
De nombreuses conceptions électroniques utilisent une configuration de rotor externe. Le rotor tourne à l'extérieur du stator. Cela permet aux fabricants de monter les turbines du ventilateur directement sur le rotor en rotation. Cela élimine le besoin d’un arbre de sortie. Le résultat est un module « plug fan » très compact.
Les configurations traditionnelles nécessitent une disposition volumineuse. Vous avez besoin d’espace au sol pour l’unité à induction lourde. Vous avez également besoin d'un espace mural dédié pour le panneau du lecteur distant. Vous devez faire passer un câblage blindé de gros calibre entre eux.
Aucune technologie ne résout parfaitement tous les défis d’ingénierie. Vous devez peser la longévité et l’évolutivité par rapport à l’efficacité et à la taille.
Nous devons combler l’écart réaliste de longévité entre ces solutions. Les variateurs à distance traditionnels fonctionnent dans des armoires électriques propres et climatisées. Les VFD industriels affichent souvent un MTBF allant jusqu'à 30 ans.
L’électronique intégrée est confrontée à une réalité plus dure. Le contrôleur repose directement sur le boîtier. Il est continuellement exposé aux cycles thermiques. Il absorbe les vibrations opérationnelles. En raison de cet environnement hostile, les unités intégrées ont généralement un MTBF compris entre 4,5 et 10 ans.
La réalité de votre maintenance change radicalement en fonction de votre choix. Les configurations traditionnelles sont modulaires. Si un lecteur distant tombe en panne, vous remplacez le lecteur. Si un roulement grippe, vous remplacez le roulement. Vous ne jetez jamais la moitié fonctionnelle du système.
Les systèmes intégrés sont des structures monolithiques. Les fabricants emballent les composants électroniques dans de l'époxy pour les protéger de l'humidité. Si un seul condensateur tombe en panne sur le disque intégré, vous ne pouvez pas le réparer. Vous devez déboulonner et remplacer l'ensemble.
Les contraintes d’évolutivité prennent souvent la décision à votre place. L'électronique intégrée est très pratique pour les réseaux de ventilateurs jusqu'à 10-15 HP par unité. Ils fonctionnent brillamment dans les cloisons à plusieurs ventilateurs.
Cependant, ils manquent d’évolutivité mono-unité de grande puissance. Si votre tour de refroidissement nécessite un seul moteur principal de 100 HP, vous devez utiliser une configuration à induction traditionnelle associée à un lecteur distant.
Tableau de comparaison des systèmes
Mesure d'évaluation |
Système électronique intégré |
Configuration traditionnelle AC + VFD |
|---|---|---|
Architecture du système |
Monolithique (Moteur + Contrôleur combinés) |
Modulaire (moteur et panneau d'entraînement séparés) |
MTBF attendu |
4,5 à 10 ans |
Jusqu'à 30 ans (pour le trajet) |
Risque thermique à basse vitesse |
Très faible (couple constant) |
Élevé (nécessite des vitesses minimales strictes) |
Évolutivité HP maximale |
Généralement limité à 10-15 HP par unité |
Peut atteindre des centaines de chevaux |
Stratégie de réparation |
Remplacement complet de l'unité |
Remplacement au niveau des composants |
Les ingénieurs spécifient souvent des équipements à haut rendement sans tenir compte de la qualité du réseau. Cet oubli introduit d'importants coûts cachés lors de la mise en service.
La distorsion harmonique reste un point mort d’ingénierie critique. Les lecteurs distants standard disposent de spectres intégrés à 6 impulsions. Ils comprennent généralement des selfs DC internes ou des selfs de ligne à 5 %. Ces composants lissent la forme d’onde actuelle.
Les systèmes intégrés privilégient une taille compacte. Ils éliminent les composants magnétiques encombrants. Ils manquent souvent de réactances de ligne internes. Par conséquent, leur consommation d’énergie est hautement non linéaire.
Ce choix de conception peut conduire à des harmoniques de courant (THDi) deux fois supérieures à celles d'un variateur standard. Transformateurs d'installation de surchauffe à harmoniques élevées. Ils déclenchent les disjoncteurs au hasard. Vous devrez probablement installer des filtres d'atténuation des harmoniques externes coûteux pour vous conformer aux normes IEEE 519.
Les deux technologies génèrent un bruit électrique important. Ils utilisent des transistors bipolaires à grille isolée (IGBT) à commutation rapide. Ces composants créent un bruit de commutation haute fréquence, généralement compris entre 10 kHz et 15 kHz.
Ce bruit se propage le long des lignes électriques. Cela peut perturber les capteurs sensibles d’automatisation des bâtiments. Cela peut interférer avec les réseaux des centres de données. Un blindage approprié est obligatoire pour les deux systèmes. Vous devez utiliser des techniques de mise à la terre symétriques. Vous devez acheminer les câbles de communication loin des lignes électriques.
Vous devez savoir où NE PAS déployer ces unités intégrées. Ils comportent des rotors à aimant permanent. Ces rotors ont un excellent couple de fonctionnement mais un couple de démarrage notoirement faible.
Ne les spécifiez jamais pour des applications entraînées par courroie. Le frottement de rupture d'une courroie trapézoïdale lourde nécessite un courant de démarrage massif. Un système intégré calera probablement ou déclenchera un défaut de surcharge lors du démarrage. Réservez-les exclusivement aux applications à entraînement direct.
Les équipes d’approvisionnement rejettent souvent les mises à niveau modernes en raison du choc des autocollants. Un calcul approprié du coût total de possession (TCO) dresse un tableau financier différent.
Nous devons dissiper le mythe des coûts initiaux prohibitifs. Si vous achetez un moteur à induction nu, il semble bon marché. Mais vous devez fixer le prix de l’ensemble du package.
Il faut ajouter le coût de l'unité à induction. Vous ajoutez le lecteur distant. Vous ajoutez le câble blindé. Vous ajoutez la main d'œuvre électrique pour monter le panneau de commande. Lorsque vous comparez ce coût total d'installation, un système intégré Le moteur EC se situe souvent à ± 10 % d’une configuration traditionnelle.
La véritable victoire financière se produit lors du fonctionnement à charge partielle. Les systèmes CVC fonctionnent rarement à 100 % de leur capacité. Les lois d'affinité des ventilateurs dictent la consommation d'énergie.
Faire fonctionner une unité intégrée à une vitesse de 80 % réduit considérablement la puissance requise. Vous pouvez réaliser jusqu'à 50 % d'économies d'énergie. Cette réduction massive des OpEx compense facilement les primes CapEx initiales.
De plus, vous évitez la pénalité d’efficacité du système naturellement encourue par les lecteurs distants. Un VFD perd généralement 5 à 7 % de son énergie en convertissant simplement le courant alternatif en courant continu et de nouveau en courant alternatif. Les conceptions intégrées éliminent entièrement cette perte de conversion spécifique.
Les codes du bâtiment poussent constamment les minimums d’efficacité obligatoires à la hausse. Des organisations comme l'ASHRAE (Standard 90.1) et l'International Energy Conservation Code (IECC) établissent des règles strictes.
Ils exigent désormais des niveaux d’efficacité extrêmes pour les moteurs à puissance fractionnaire. Les unités à induction traditionnelles ne peuvent tout simplement pas répondre à ces critères. Cela fait de la technologie à aimant permanent intégré le choix de conformité par défaut dans les rénovations commerciales de CVC. De nombreux services publics locaux proposent également des remises en espèces agressives pour leur installation, accélérant encore davantage votre retour sur investissement.
Un moteur à commutation électronique n'a strictement pas besoin d'un VFD. En ajouter un garantit une panne immédiate de l’équipement. Cependant, choisir entre un système intégré moderne et une configuration AC+VFD traditionnelle nécessite une analyse calculée des besoins spécifiques de votre installation.
Utilisez la logique de présélection suivante pour guider votre approvisionnement :
Choisissez des systèmes électroniques intégrés pour les unités de traitement d’air compactes. Ils dominent dans les baies de ventilateurs à faible puissance. Utilisez-les pour les applications à entraînement direct. Ils sont imbattables lorsque l’efficacité énergétique à charge partielle est votre principale mesure.
Choisissez les systèmes AC + VFD traditionnels pour les besoins en puissance élevée. Utilisez-les dans des environnements difficiles où vous devez isoler l'électronique dans une salle blanche. Spécifiez-les lorsque le MTBF maximal et la réparabilité modulaire sont essentiels à votre mission.
Donnez la priorité à l’analyse harmonique avant d’exécuter une mise à niveau à grande échelle. Les composants à haut rendement peuvent déstabiliser les anciens réseaux électriques s’ils ne sont pas contrôlés.
Nous vous encourageons à auditer vos baies de ventilateurs actuelles. Consultez un spécialiste en ingénierie pour calculer l’impact harmonique exact et le TCO avant la mise à niveau. Une approche basée sur les données garantit des décennies de fonctionnement fiable et à faible coût.
R : Non. Le contrôleur interne est essentiel pour commuter électroniquement l'entrée CA en CC requise par les aimants permanents. Ils ne peuvent être contournés.
R : Ce sont techniquement des moteurs à courant continu sans balais, mais ils sont conçus pour accepter la tension de ligne alternative standard, comblant ainsi le fossé entre la commodité du courant alternatif et l'efficacité du courant continu.
R : Il s’agit d’une limitation de la dynamique des fluides, et non d’une limitation du moteur. En dessous de 30 % de vitesse, la vitesse de pointe de la turbine du ventilateur est généralement insuffisante pour vaincre la pression statique du système et déplacer l'air efficacement, ce qui rend les vitesses inférieures pratiquement inutiles.
