Электронные корпуса продолжают быстро сокращаться. Плотность компонентов постоянно растет во всех отраслях промышленности. Инженерные команды ежедневно сталкиваются с растущими и сложными задачами. Системы терморегулирования должны обеспечивать значительно более высокую производительность. Они должны добиться такого охлаждения в рамках все более жестких физических ограничений. Стандартные вентиляторы переменного тока часто здесь полностью выходят из строя. Базовые осевые конструкции просто не могут преодолеть высокий импеданс системы, присущий современным компактным устройствам. Современная электроника естественным образом сопротивляется плавному потоку воздуха. Это серьезное сопротивление быстро приводит к исчезновению стандартных методов охлаждения.
Входить ЕС-центробежные вентиляторы . Они представляют собой окончательное инженерное решение для применений с высоким статическим давлением. Они плавно сочетают в себе пространственную эффективность традиционных воздуходувок. Они сочетают это непосредственно с эксплуатационными качествами интеллектуального двигателя. Вы узнаете, почему именно эти усовершенствованные вентиляторы доминируют в современных конструкциях корпусов. Мы тщательно изучим их аэродинамические преимущества. Мы также разберем риски механической интеграции. Вы поймете, как правильно указать их для вашего следующего проекта компактного оборудования.
Сначала мы должны четко определить импеданс системы. Компактные помещения вмещают огромные тепловые нагрузки на крошечные площади. Подумайте об уличных телекоммуникационных шкафах. Посмотрите на передовое медицинское оборудование для визуализации. Рассмотрим густонаселенные серверные стойки. Инженеры постоянно помещают все больше вычислительной мощности в меньшие по размеру коробки. Это значительно уменьшает объем внутреннего воздуха. Он создает сложные, узкие пути для перемещения охлаждающего воздуха. Мы называем это сопротивление воздушному потоку «сопротивлением системы». Преодоление этого сопротивления предотвращает катастрофический отказ оборудования. Захваченное тепло быстро разрушает чувствительные микропроцессоры. Это ухудшает работу критически важных компонентов источника питания.
Почему стандартные варианты охлаждения не соответствуют этим критериям? Осевые вентиляторы проталкивают воздух по прямой, линейной траектории. Они прекрасно работают на широких открытых пространствах. Однако они легко останавливаются при высоком противодавлении. Плотные фильтры HEPA напрямую блокируют поток воздуха. Плотные алюминиевые радиаторы ограничивают их перемещение. Резкие повороты воздуховода на 90 градусов полностью убивают их аэродинамический импульс. Когда внутреннее сопротивление возрастает, осевые вентиляторы быстро теряют эффективность. Они бесполезно вращаются, не успев охладить критически важные компоненты системы.
Давайте разберемся с преимуществом электронной коммутации (EC). ЕС-двигатели разумно объединяют технологии переменного и постоянного тока. Они используют постоянные магниты внутри узла ротора. Встроенные платы динамически управляют магнитными полями статора. Это существенно меняет кривую производительности центрифуги. ЕС-двигатели поддерживают постоянный электрический КПД при различных скоростях вращения. Двигатели переменного тока страдают от резкого падения эффективности, когда инженеры замедляют их работу. Технология EC поддерживает исключительно высокий крутящий момент. Он сохраняет внутреннее тепло двигателя на очень низком уровне.
Встроенная электроника обеспечивает прогнозируемое и быстродействующее охлаждение. Стандартные устаревшие вентиляторы постоянно работают на полной скорости. EC-вентиляторы динамически регулируют свою скорость. Они считывают сигналы напряжения непосредственно с термодатчиков. Они усиливаются только тогда, когда температура повышается опасно. Это интеллектуальное регулирование значительно снижает ненужный акустический шум. Это значительно снижает потребление электроэнергии в периоды низкой нагрузки. Ваша система использует именно необходимое количество энергии, избегая ненужного переохлаждения.
Мы основываем эти заявления об эффективности на твердой нормативной реальности. Это не просто маркетинговый вздор. Рассмотрим европейскую директиву ErP (продукция, связанная с энергетикой). Этот строгий юридический стандарт требует высоких минимальных классов эффективности для промышленных вентиляторов. Качественные вентиляторы EC легко превосходят стандарты ErP. Они достигают электрического КПД до 90%. Стандартные вентиляторы переменного тока часто имеют эффективность около 45%. Математическое преимущество остается очевидным, поддающимся проверке и решающим для современного инженерного соответствия.
Форма крыльчатки определяет все аэродинамические характеристики. При выборе решения для охлаждения инженеры выбирают одну из трех основных конструкций лопаток. Крыльчатки с загнутыми вперед лопатками перемещают большие объемы воздуха на более низких скоростях. Они подходят для более тихих бытовых приборов с низким давлением. Крыльчатки с загнутыми назад лопатками выдерживают самое высокое статическое давление. Они сопротивляются остановке при экстремальном импедансе системы. Радиальные рабочие колеса имеют прямые лопастные лопасти. Они превосходно справляются с жесткими выхлопными газами, содержащими большое количество твердых частиц. Загнутые назад конструкции доминируют в охлаждении современной электроники из-за их способности выдерживать давление.
| Тип крыльчатки | Аэродинамические характеристики | Основной вариант инженерного использования |
|---|---|---|
| Изогнутый вперед | Большой объем, более низкая скорость, возможность более низкого давления | Тихая внутренняя техника, легкая вентиляция. |
| Изогнутый назад | Высокое статическое давление, высокая аэродинамическая эффективность | Плотные серверные стойки, телекоммуникационные шкафы с высоким сопротивлением |
| Радиальное лезвие | Самоочистка, возможность умеренного давления. | Выхлопы промышленных частиц, работа с тяжелыми материалами |

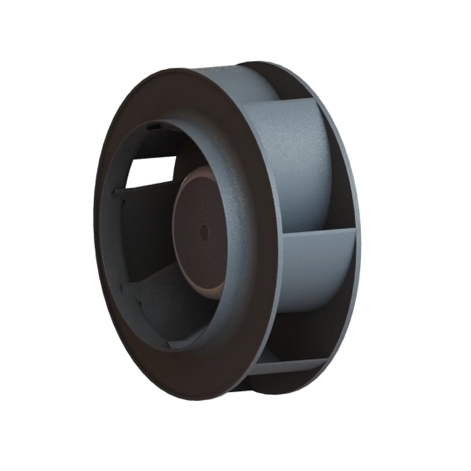

А Компактный центробежный вентилятор функционирует исключительно как нагнетательный агрегат. Он втягивает воздух внутрь вдоль центральной оси вращения. Затем он ускоряет воздух радиально наружу. Спиральный корпус собирает этот воздух и выпускает его под острым углом 90 градусов. Этот механизм блестяще решает сложные задачи по созданию механической упаковки. Инженеры могут установить вентилятор непосредственно в узкие углы корпуса. Он нагнетает воздух именно там, где это необходимо. Он безупречно максимизирует пространственную экономию внутри ограниченных пространств.
Срок службы компонентов значительно увеличивается при использовании этих вентиляторов. В старых коллекторных двигателях постоянного тока используются физические угольные щетки. Эти щетки создают постоянное механическое трение. Они неизбежно изнашиваются со временем. Они генерируют вредную углеродистую пыль в чистой среде. Технология EC полностью исключает использование физических щеток. Он полностью полагается на смещение магнитных полей для непрерывного вращения. Отсутствие трения значительно снижает рабочие температуры. Это значительно улучшает среднее время наработки на отказ (MTBF). Высококачественные EC-охлаждающие устройства обычно служат дольше, чем дорогостоящее оборудование, которое они защищают.
Стандартизация системного напряжения существенно упрощает процесс проектирования. Это упрощает общую конструкцию источника питания. Центробежный вентилятор 48 В постоянного тока представляет собой современный мировой отраслевой стандарт. Телекоммуникационная инфраструктура в значительной степени зависит от шин питания 48 В постоянного тока. Современные ИТ-центры обработки данных широко используют его. Приложения с батарейным питанием предпочитают его из-за безопасности и эффективности. Питание 48 В позволяет инженерам использовать более тонкую проводку. Для эквивалентной выходной механической мощности требуется меньшее потребление электрического тока. Это снижает опасные резистивные потери тепла внутри жгута проводов.
Вы должны тщательно сбалансировать требуемый CFM (кубические футы в минуту). Строго сопоставьте его с расчетными требованиями к статическому давлению. Затем оцените окончательные акустические пределы. В средах, чувствительных к шуму, требуется строгий контроль звука. Палаты медицинских пациентов не переносят громкого жужжания. Шкафы для офисных серверов должны оставаться ненавязчивыми с точки зрения звука. Крыльчатка большего размера, вращающаяся медленнее, снижает слышимый шум. Крыльчатка меньшего размера, вращающаяся быстрее, увеличивает шаг и объем. Стратегически выбирайте физические размеры, чтобы оптимизировать акустику.
Условия окружающей среды определяют точный выбор степени защиты (IP). Степень защиты IP54 защищает внутреннюю электронику от повседневной пыли. Они прекрасно блокируют легкие брызги воды. Степень защиты IP68 позволяет выдерживать невероятно суровые промышленные условия. Они выдерживают полное постоянное погружение в воду. При развертывании систем на открытом воздухе выбирайте правильно герметичную электронику. Незащищенные платы управления быстро выходят из строя в соленой, влажной или пыльной среде.
Встроенная электроника двигателя генерирует невидимый электромагнитный шум. Мы называем это электромагнитными помехами (EMI). Этот шум угрожает расположенным рядом чувствительным микропроцессорам. Неконтролируемые электромагнитные помехи быстро искажают сигналы цифровых данных. Это нарушает показания жизненно важных медицинских датчиков. Инженеры должны учитывать этот специфический риск интеграции на ранних стадиях прототипирования. Посоветуйте вашей команде по монтажу правильные методы экранирования. Строго следуйте требованиям соответствия ЭМС (электромагнитной совместимости). Кабели управления двигателем прокладывайте подальше от чувствительных линий связи.
| Риск интеграции | Основная причина | Рекомендуемая стратегия снижения риска |
|---|---|---|
| Нарушение электромагнитных/электромагнитных помех | Частоты переключения в коммутационной электронике двигателя | Используйте экранированные кабели, ферритовые шарики и заземленные металлические корпуса. |
| Акустический резонанс | Жесткое крепление металл к металлу, передающее вибрации. | Установите эластомерные изолирующие втулки или специальные резиновые демпферы. |
| Аэродинамическое сваливание | Несовпадение кривых производительности и импеданса системы. | Прежде чем завершить выбор, сопоставьте теоретическое значение CFM вентилятора с фактическим давлением в системе. |
Монтаж центробежных воздуходувок предполагает строгие конструктивные особенности. Неправильный монтаж приводит к серьезным акустическим проблемам внутри компактного корпуса. Жесткий монтаж передает вибрацию двигателя непосредственно на металлическую раму. Эта вибрация быстро усиливается на плоских панелях. Он создает громкий, раздражающий акустический резонанс. Мы настоятельно рекомендуем современные методы механической изоляции. Используйте специализированные резиновые крепления. Установите демпфирующие прокладки высокой плотности. Полностью отсоедините корпус вентилятора от основного конструктивного корпуса.
Настоятельно предостерегите свою команду от чрезмерного указания вентиляторного блока. Больше абсолютно не всегда значит лучше. Вы должны точно отобразить точную кривую производительности вентилятора. Наложите ее непосредственно на фактическую рассчитанную кривую импеданса системы. Точное пересечение представляет собой вашу реальную рабочую точку. Игнорирование этого важного шага приводит к аэродинамическим помпажам. Это вызывает внезапную, непредсказуемую остановку. Вентилятор может потреблять максимальную электрическую мощность при практически нулевом перемещении воздуха.
Сочетание интеллектуальных ЕС-двигателей с центробежной аэродинамикой мгновенно решает важные проблемы упаковки. Он плавно преодолевает высокое внутреннее сопротивление системы. Он одновременно удовлетворяет строгим требованиям к физическому пространству. Инженеры получают беспрецедентный контроль над тепловой средой.
При выборе всегда в первую очередь отдавайте предпочтение характеристикам статического давления. Обеспечьте совместимость напряжений на начальном этапе проектирования. Стандартизированная шина 48 В значительно упрощает интеграцию между большими платформами. Четко определите свои точные требования к управлению скоростью, чтобы максимизировать повышение эффективности.
Ознакомьтесь с техническими данными, чтобы получить точные кривые воздушного потока уже сегодня. Загрузите подробные модели 3D CAD для немедленного пространственного тестирования внутри вашего шкафа. Запросите физический образец воздуходувки для тщательной проверки термической камеры. Тщательно проверьте его на соответствие фактическому измеренному импедансу системы.
О: Оба устройства могут использовать питание постоянного тока. Однако ЕС-вентиляторы оснащены встроенной коммутирующей электроникой. Это обеспечивает интеллектуальное бесступенчатое управление скоростью. При необходимости он также управляет внутренним преобразованием переменного тока в постоянный. Они обеспечивают значительно более высокую эффективность. Они обеспечивают гораздо более длительный срок службы, чем традиционные коллекторные воздуходувки постоянного тока.
О: Питание 48 В позволяет использовать более тонкую схему проводки. Это требует меньшего потребления тока для той же выходной мощности. Это уменьшает резистивные потери тепла внутри кабелей. Более того, 48 В остается стандартным напряжением шины для глобальных телекоммуникационных операций. Он полностью доминирует в современных проектах ИТ-инфраструктуры.
А: Да. Производители проектируют многие EC-вентиляторы как точную замену устаревшим моделям переменного тока. Они напрямую принимают стандартный вход переменного тока. Они внутренне преобразуют это в мощность постоянного тока. Это обеспечивает бесперебойную работу высокоэффективного двигателя. Это обеспечивает немедленное повышение энергопотребления без изменения конструкции шасси.
О: Вы можете контролировать их, используя несколько стандартизированных методов. Обычно они принимают простой сигнал ШИМ (широтно-импульсной модуляции). Они также предсказуемо реагируют на аналоговый вход 0–10 В. Усовершенствованные модели предлагают цифровую связь MODBUS. Это позволяет им беспрепятственно взаимодействовать с датчиками окружающей среды и централизованными системными контроллерами.
