Os gabinetes eletrônicos continuam encolhendo rapidamente. A densidade dos componentes aumenta continuamente em todos os setores industriais. As equipes de engenharia enfrentam diariamente desafios crescentes e complexos. Os sistemas de gerenciamento térmico devem oferecer desempenho significativamente superior. Eles devem conseguir esse resfriamento dentro de restrições físicas cada vez mais rígidas. Os ventiladores AC padrão geralmente falham completamente aqui. Projetos axiais básicos simplesmente não conseguem superar a alta impedância do sistema encontrada em dispositivos compactos modernos. A eletrônica moderna resiste naturalmente ao fluxo de ar suave. Essa resistência severa priva rapidamente os métodos de resfriamento padrão.
Digitar Ventiladores centrífugos CE . Eles fornecem a solução de engenharia definitiva para aplicações de alta pressão estática. Eles combinam suavemente a eficiência espacial de um soprador tradicional. Eles o combinam diretamente com a excelência operacional de um motor inteligente. Você aprenderá exatamente por que esses ventiladores avançados dominam os designs modernos de gabinetes. Exploraremos minuciosamente suas vantagens aerodinâmicas. Também analisaremos os riscos de integração mecânica. Você entenderá como especificá-los corretamente para seu próximo projeto de hardware compacto.
Devemos primeiro definir claramente a impedância do sistema. Espaços compactos acumulam enormes cargas de calor em espaços minúsculos. Pense em gabinetes de telecomunicações externos. Veja equipamentos avançados de imagens médicas. Considere racks de servidores densamente povoados. Os engenheiros colocam continuamente mais poder de processamento em caixas menores. Isto reduz drasticamente o volume de ar interno. Ele cria caminhos complexos e estreitos para o ar refrigerado viajar. Chamamos essa resistência ao fluxo de ar de “impedância do sistema”. Superar essa impedância evita falhas catastróficas de hardware. O calor retido destrói microprocessadores sensíveis rapidamente. Ele degrada componentes críticos da fonte de alimentação.
Por que as opções de resfriamento padrão não atendem a esses critérios? Os ventiladores axiais empurram o ar em um caminho reto e linear. Eles funcionam maravilhosamente bem em espaços amplos e abertos. No entanto, eles param facilmente contra alta contrapressão. Filtros HEPA apertados bloqueiam o fluxo de ar diretamente. Os densos dissipadores de calor de alumínio restringem seu movimento. As curvas acentuadas do duto de 90 graus matam completamente seu impulso aerodinâmico. Quando a impedância interna aumenta, os ventiladores axiais perdem eficiência rapidamente. Eles giram inutilmente enquanto não conseguem resfriar os componentes críticos do sistema.
Vamos analisar a vantagem da Comutação Eletrônica (EC). Os motores EC fundem as tecnologias AC e DC de forma inteligente. Eles usam ímãs permanentes dentro do conjunto do rotor. Placas de circuito integradas controlam dinamicamente os campos magnéticos do estator. Isso altera drasticamente a curva de desempenho centrífuga. Os motores EC mantêm a eficiência elétrica contínua em diversas velocidades de rotação. Os motores CA sofrem quedas acentuadas de eficiência quando os engenheiros os desaceleram. A tecnologia EC mantém o torque excepcionalmente alto. Mantém o calor interno do motor notavelmente baixo.
A eletrônica integrada fornece resfriamento preditivo e altamente responsivo. Os ventiladores legados padrão funcionam continuamente em velocidade máxima. Os ventiladores EC ajustam sua velocidade dinamicamente. Eles leem sinais de tensão diretamente dos sensores térmicos. Eles aumentam apenas quando as temperaturas sobem perigosamente. Esta regulação inteligente reduz significativamente o ruído acústico desnecessário. Ele reduz fortemente o consumo de energia elétrica durante períodos de baixa carga. Seu sistema utiliza as quantidades exatas de energia necessárias, evitando o superresfriamento desnecessário.
Baseamos estas reivindicações de eficiência na realidade regulatória firme. Eles não são simples boatos de marketing. Considere a diretiva Europeia ErP (Produtos Relacionados à Energia). Este rigoroso padrão legal exige altos níveis mínimos de eficiência para ventiladores industriais. Ventiladores EC de qualidade excedem facilmente os benchmarks ErP. Eles alcançam até 90% de eficiência elétrica. Os ventiladores AC padrão geralmente oscilam em torno de 45% de eficiência. A vantagem matemática permanece clara, verificável e crucial para a conformidade da engenharia moderna.
O formato do impulsor determina todo o desempenho aerodinâmico. Os engenheiros escolhem entre três designs principais de lâminas ao especificar soluções de resfriamento. Os impulsores curvados para frente movem grandes volumes de ar em velocidades mais baixas. Eles são adequados para aparelhos internos mais silenciosos e de baixa pressão. Os impulsores curvados para trás suportam as pressões estáticas mais altas disponíveis. Eles resistem ao travamento sob impedância extrema do sistema. Os impulsores radiais apresentam pás retas em forma de pá. Eles se destacam em aplicações de exaustão severas e com muitas partículas. Os designs curvados para trás dominam o resfriamento de eletrônicos modernos devido às suas capacidades de pressão.
| Tipo de impulsor | Característica aerodinâmica | Caso de uso de engenharia primária |
|---|---|---|
| Curvado para frente | Alto volume, menor velocidade, menor capacidade de pressão | Aparelhos internos silenciosos, ventilação leve |
| Curvado para trás | Alta pressão estática, alta eficiência aerodinâmica | Racks de servidores densos, gabinetes de telecomunicações de alta impedância |
| Lâmina Radial | Capacidade de autolimpeza e pressão moderada | Exaustão de partículas industriais, manuseio de materiais agressivos |
UM ventilador centrífugo compacto funciona exclusivamente como uma unidade sopradora. Ele puxa o ar para dentro ao longo do eixo rotacional central. Em seguida, acelera o ar para fora radialmente. A carcaça da voluta coleta esse ar e o exala em um ângulo agudo de 90 graus. Este mecanismo resolve de forma brilhante layouts de embalagens mecânicas desafiadores. Os engenheiros podem montar o ventilador diretamente nos cantos estreitos do chassi. Força o ar exatamente onde é necessário. Maximiza perfeitamente a economia espacial dentro de recintos restritos.
A vida útil dos componentes melhora drasticamente com o uso desses ventiladores. Os motores DC escovados mais antigos dependem de escovas físicas de carbono. Essas escovas criam atrito mecânico constante. Eles se desgastam inevitavelmente com o tempo. Eles geram poeira de carbono prejudicial em ambientes limpos. A tecnologia EC elimina completamente essas escovas físicas. Depende inteiramente de campos magnéticos variáveis para rotação contínua. Essa falta de atrito reduz imensamente as temperaturas operacionais. Melhora drasticamente o Tempo Médio entre Falhas (MTBF). As unidades de resfriamento EC de alta qualidade normalmente duram mais que o hardware caro que protegem.
A padronização da tensão do sistema agiliza bastante o processo de engenharia. Simplifica o projeto geral da fonte de alimentação. O O ventilador centrífugo de 48 VCC representa o padrão atual da indústria global. A infraestrutura de telecomunicações depende fortemente de barramentos de energia de 48 VCC. Os data centers de TI modernos utilizam-no extensivamente. Os aplicativos alimentados por bateria preferem-no por segurança e eficiência. Uma fonte de 48 V permite que os engenheiros usem uma fiação mais fina. Requer menor consumo de corrente elétrica para produção de energia mecânica equivalente. Isso reduz a perigosa perda de calor resistiva dentro do chicote elétrico.
Você deve equilibrar os CFM (pés cúbicos por minuto) necessários com cuidado. Combine-o estritamente com os requisitos de pressão estática calculados. Em seguida, avalie seus limites acústicos finais. Ambientes sensíveis ao ruído exigem um controle de áudio rigoroso. As enfermarias de pacientes médicos não toleram frequências altas de zumbido. Os armários dos servidores do Office devem permanecer sonoramente discretos. Um impulsor maior girando mais lentamente reduz o ruído audível. Um impulsor menor girando mais rápido aumenta o tom e o volume. Escolha suas dimensões físicas estrategicamente para otimizar a acústica.
As condições ambientais determinam a seleção exata da classificação de proteção contra ingresso (IP). As classificações IP54 protegem os componentes eletrônicos internos contra a poeira do dia a dia. Eles bloqueiam perfeitamente respingos leves de água. As classificações IP68 suportam ambientes industriais incrivelmente severos. Eles sobrevivem à submersão completa e contínua em água. Selecione componentes eletrônicos devidamente selados ao implantar sistemas em ambientes externos. As placas de controle desprotegidas falham rapidamente em ambientes salgados, úmidos ou empoeirados.
A eletrônica integrada do motor gera ruído eletromagnético invisível. Chamamos isso de Interferência Eletromagnética (EMI). Este ruído ameaça microprocessadores sensíveis próximos. A EMI desmarcada corrompe os sinais de dados digitais rapidamente. Ele interrompe leituras vitais de sensores médicos. Os engenheiros devem abordar esse risco específico de integração logo no início da prototipagem. Aconselhe sua equipe de layout sobre técnicas de blindagem adequadas. Siga rigorosamente os requisitos de conformidade com EMC (compatibilidade eletromagnética). Mantenha os cabos de controle do motor longe de linhas de comunicação sensíveis.
| Risco de Integração | de Causa Raiz Primária de | Estratégia de Mitigação Recomendada |
|---|---|---|
| Interrupção EMI/EMC | Frequências de comutação na eletrônica de comutação do motor | Use cabos blindados, esferas de ferrite e gabinetes metálicos aterrados. |
| Ressonância Acústica | Montagem rígida de metal com metal transmitindo vibrações | Instale ilhós de isolamento elastoméricos ou amortecedores de borracha especializados. |
| Paralisação Aerodinâmica | Desempenho incompatível e curvas de impedância do sistema | Mapeie o CFM teórico do ventilador em relação à pressão real do sistema antes de finalizar a seleção. |
A montagem de sopradores centrífugos envolve realidades estruturais rigorosas. A montagem inadequada causa graves problemas acústicos dentro de um chassi compacto. A montagem rígida transmite as vibrações brutas do motor diretamente para a estrutura metálica. Essa vibração se amplifica rapidamente em painéis planos. Cria ressonância acústica alta e irritante. Recomendamos fortemente técnicas modernas de isolamento mecânico. Use suportes de borracha especializados. Instale juntas de amortecimento de alta densidade. Desacople totalmente o corpo do ventilador da carcaça estrutural principal.
Avise fortemente sua equipe contra a especificação excessiva de uma unidade de torcedores. Maior nem sempre é melhor. Você deve mapear com precisão a curva de desempenho precisa do ventilador. Sobreponha-o diretamente na curva de impedância do sistema calculada real. A interseção exata representa seu ponto operacional no mundo real. Ignorar esta etapa vital leva a um aumento aerodinâmico. Causa paralisação repentina e imprevisível. O ventilador pode consumir energia elétrica máxima enquanto praticamente não move ar.
A combinação de motores EC inteligentes com aerodinâmica centrífuga resolve imediatamente desafios críticos de embalagem. Ele supera suavemente a alta resistência interna do sistema. Satisfaz simultaneamente orçamentos rigorosos de espaço físico. Os engenheiros ganham um controle sem precedentes sobre seus ambientes térmicos.
Sempre priorize sua capacidade de pressão estática primeiro durante a seleção. Garanta a compatibilidade de tensão logo na fase inicial do projeto. Um barramento padronizado de 48 V simplifica imensamente a integração em grandes plataformas. Defina claramente seus requisitos exatos de controle de velocidade para maximizar os ganhos de eficiência.
Revise hoje mesmo as fichas técnicas específicas para obter curvas de fluxo de ar precisas. Baixe modelos CAD 3D detalhados para testes espaciais imediatos dentro do layout do seu gabinete. Solicite uma amostra física do soprador para validação completa da câmara térmica. Teste-o rigorosamente em relação à impedância real medida do sistema.
R: Ambas as unidades podem usar alimentação CC. No entanto, os ventiladores EC possuem componentes eletrônicos de comutação integrados. Isto permite um controle de velocidade inteligente e contínuo. Ele também gerencia a conversão CA para CC internamente, se necessário. Eles oferecem eficiência significativamente maior. Eles proporcionam uma vida útil muito mais longa do que os sopradores DC escovados tradicionais.
R: Uma fonte de 48 V permite layouts de fiação mais finos. Exige menor consumo de corrente para exatamente a mesma saída de energia. Isso reduz a perda de calor resistiva dentro dos cabos. Além disso, 48 V continua sendo a tensão de barramento padrão para operações globais de telecomunicações. Ele domina inteiramente os projetos modernos de infraestrutura de TI.
R: Sim. Os fabricantes projetam muitos ventiladores EC como substitutos exatos para modelos AC legados mais antigos. Eles aceitam entrada CA padrão diretamente. Eles convertem isso internamente em energia CC. Isso aciona o motor de alta eficiência perfeitamente. Ele fornece uma atualização energética imediata sem redesenhar o chassi.

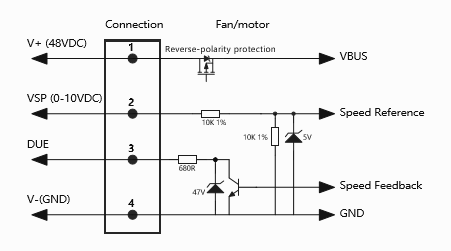

R: Você pode controlá-los usando vários métodos padronizados. Eles normalmente aceitam um sinal PWM (modulação por largura de pulso) simples. Eles também respondem de forma previsível a uma entrada analógica de 0-10V. Modelos avançados oferecem comunicação MODBUS digital. Isso permite que eles interajam perfeitamente com sensores ambientais e controladores de sistema centralizados.
