Los gabinetes electrónicos siguen encogiéndose rápidamente. La densidad de componentes aumenta continuamente en todos los sectores industriales. Los equipos de ingeniería se enfrentan diariamente a un desafío complejo y creciente. Los sistemas de gestión térmica deben ofrecer un rendimiento significativamente mayor. Deben lograr este enfriamiento dentro de limitaciones físicas cada vez más estrictas. Los ventiladores de aire acondicionado estándar suelen fallar por completo en este caso. Los diseños axiales básicos simplemente no pueden superar la alta impedancia del sistema que se encuentra dentro de los dispositivos compactos modernos. La electrónica moderna se resiste naturalmente al flujo de aire suave. Esta severa resistencia priva rápidamente a los métodos de enfriamiento estándar.
Ingresar Ventiladores centrífugos EC . Proporcionan la solución de ingeniería definitiva para aplicaciones de alta presión estática. Combinan sin problemas la eficiencia espacial de un soplador tradicional. Lo combinan directamente con la excelencia operativa de un motor inteligente. Aprenderá exactamente por qué estos ventiladores avanzados dominan los diseños de gabinetes modernos. Exploraremos a fondo sus ventajas aerodinámicas. También analizaremos los riesgos de integración mecánica. Comprenderá cómo especificarlos correctamente para su próximo proyecto de hardware compacto.
Primero debemos definir claramente la impedancia del sistema. Los espacios compactos acumulan enormes cargas de calor en espacios diminutos. Piense en los gabinetes de telecomunicaciones para exteriores. Mire los equipos avanzados de imágenes médicas. Considere racks de servidores densamente poblados. Los ingenieros meten continuamente más potencia de procesamiento en cajas más pequeñas. Esto reduce drásticamente el volumen de aire interno. Crea vías complejas y estrechas para que viaje el aire frío. A esta resistencia al flujo de aire la llamamos 'impedancia del sistema'. Superar esta impedancia evita fallas catastróficas del hardware. El calor atrapado destruye rápidamente los microprocesadores sensibles. Degrada los componentes críticos de la fuente de alimentación.
¿Por qué las opciones de refrigeración estándar no cumplen con estos criterios? Los ventiladores axiales empujan el aire en una trayectoria recta y lineal. Funcionan de maravilla en espacios amplios y abiertos. Sin embargo, se detienen fácilmente ante una alta contrapresión. Los filtros HEPA ajustados bloquean el flujo de aire directamente. Los densos disipadores de calor de aluminio restringen su movimiento. Los giros bruscos de 90 grados de los conductos matan por completo su impulso aerodinámico. Cuando aumenta la impedancia interna, los ventiladores axiales pierden eficiencia rápidamente. Giran inútilmente y no logran enfriar los componentes críticos del sistema.
Analicemos la ventaja de la conmutación electrónica (EC). Los motores EC combinan de forma inteligente las tecnologías AC y DC. Utilizan imanes permanentes dentro del conjunto del rotor. Las placas de circuito integradas controlan dinámicamente los campos magnéticos del estator. Esto altera drásticamente la curva de rendimiento centrífugo. Los motores EC mantienen una eficiencia eléctrica continua en diferentes velocidades de rotación. Los motores de CA sufren fuertes caídas de eficiencia cuando los ingenieros los reducen. La tecnología EC mantiene el par excepcionalmente alto. Mantiene el calor interno del motor notablemente bajo.
La electrónica integrada proporciona refrigeración predictiva y de alta respuesta. Los ventiladores estándar heredados funcionan continuamente a máxima velocidad. Los ventiladores EC ajustan su velocidad de forma dinámica. Leen señales de voltaje directamente de sensores térmicos. Sólo aumentan cuando las temperaturas aumentan peligrosamente. Esta regulación inteligente reduce significativamente el ruido acústico innecesario. Reduce considerablemente el consumo de energía eléctrica durante los períodos de baja carga. Su sistema utiliza las cantidades exactas de energía necesarias, evitando un sobreenfriamiento innecesario.
Basamos estas afirmaciones de eficiencia en una realidad regulatoria firme. No son simples tonterías de marketing. Considere la directiva europea ErP (Productos relacionados con la energía). Esta estricta norma legal exige altos grados mínimos de eficiencia para los ventiladores industriales. Los ventiladores EC de calidad superan fácilmente los puntos de referencia de ErP. Alcanzan hasta un 90% de eficiencia eléctrica. Los ventiladores de aire acondicionado estándar suelen rondar el 45% de eficiencia. La ventaja matemática sigue siendo clara, verificable y crucial para el cumplimiento de la ingeniería moderna.
La forma del impulsor dicta todo el rendimiento aerodinámico. Los ingenieros eligen entre tres diseños principales de aspas al especificar soluciones de refrigeración. Los impulsores curvados hacia adelante mueven grandes volúmenes de aire a velocidades más bajas. Se adaptan a aparatos de interior más silenciosos y de baja presión. Los impulsores curvados hacia atrás manejan las presiones estáticas más altas disponibles. Resisten el estancamiento bajo una impedancia extrema del sistema. Los impulsores radiales cuentan con palas rectas en forma de paletas. Se destacan en aplicaciones de escape duras y con muchas partículas. Los diseños curvados hacia atrás dominan la refrigeración de los dispositivos electrónicos modernos debido a sus capacidades de presión.
| Tipo de impulsor | Característica aerodinámica | Caso de uso de ingeniería primaria |
|---|---|---|
| Curvado hacia adelante | Capacidad de alto volumen, menor velocidad y menor presión | Electrodomésticos interiores silenciosos, ventilación ligera. |
| Curvado hacia atrás | Alta presión estática, alta eficiencia aerodinámica | Racks de servidores densos, gabinetes de telecomunicaciones de alta impedancia |
| Hoja radial | Capacidad de autolimpieza y presión moderada. | Escape de partículas industriales, manejo de materiales severos |

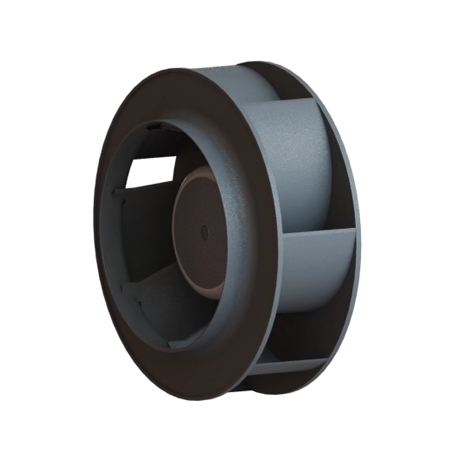

A El ventilador centrífugo compacto funciona exclusivamente como unidad de soplado. Atrae aire hacia adentro a lo largo del eje de rotación central. Luego acelera el aire hacia afuera radialmente. La carcasa de la voluta recoge este aire y lo expulsa en un ángulo agudo de 90 grados. Este mecanismo resuelve de manera brillante los desafiantes diseños mecánicos de embalaje. Los ingenieros pueden montar el ventilador directamente en esquinas estrechas del chasis. Fuerza el aire exactamente donde se necesita. Maximiza la economía espacial de manera impecable dentro de recintos restringidos.
La vida útil de los componentes mejora drásticamente con estos ventiladores. Los motores de CC con escobillas más antiguos dependen de escobillas de carbón físicas. Estos cepillos crean una fricción mecánica constante. Se desgastan inevitablemente con el tiempo. Generan polvo de carbón dañino dentro de ambientes limpios. La tecnología EC elimina por completo estos cepillos físicos. Se basa completamente en campos magnéticos cambiantes para una rotación continua. Esta falta de fricción reduce enormemente las temperaturas de funcionamiento. Mejora drásticamente el tiempo medio entre fallos (MTBF). Las unidades de refrigeración EC de alta calidad suelen durar más que el costoso hardware que protegen.
La estandarización del voltaje del sistema agiliza enormemente el proceso de ingeniería. Simplifica el diseño general de la fuente de alimentación. El El ventilador centrífugo de 48 VCC representa el estándar industrial mundial actual. La infraestructura de telecomunicaciones depende en gran medida de buses de energía de 48 VCC. Los centros de datos de TI modernos lo utilizan ampliamente. Las aplicaciones que funcionan con baterías lo prefieren por su seguridad y eficiencia. Un suministro de 48 V permite a los ingenieros utilizar cableado más delgado. Requiere un menor consumo de corriente eléctrica para una salida de potencia mecánica equivalente. Esto reduce la peligrosa pérdida de calor resistivo dentro del mazo de cables.
Debe equilibrar cuidadosamente los CFM (pies cúbicos por minuto) requeridos. Compárela estrictamente con sus requisitos de presión estática calculados. Luego, evalúe sus límites acústicos finales. Los entornos sensibles al ruido exigen un control de audio estricto. Las salas de pacientes médicos no pueden tolerar frecuencias altas de zumbido. Los armarios para servidores de oficina deben permanecer discretamente sonoros. Un impulsor más grande que gira más lento reduce el ruido audible. Un impulsor más pequeño que gira más rápido aumenta el tono y el volumen. Elija estratégicamente sus dimensiones físicas para optimizar la acústica.
Las condiciones ambientales dictan su selección exacta de clasificación de protección de ingreso (IP). Las clasificaciones IP54 protegen los componentes electrónicos internos contra el polvo cotidiano. Bloquean perfectamente las ligeras salpicaduras de agua. Las clasificaciones IP68 soportan entornos industriales increíblemente hostiles. Sobreviven a la inmersión completa y continua en agua. Seleccione componentes electrónicos adecuadamente sellados cuando implemente sistemas al aire libre. Los tableros de control desprotegidos fallan rápidamente en ambientes salados, húmedos o polvorientos.
La electrónica integrada del motor genera ruido electromagnético invisible. A esto lo llamamos interferencia electromagnética (EMI). Este ruido amenaza a los sensibles microprocesadores cercanos. La EMI no controlada corrompe rápidamente las señales de datos digitales. Interrumpe las lecturas vitales de los sensores médicos. Los ingenieros deben abordar este riesgo de integración específico en las primeras etapas de la creación de prototipos. Asesore a su equipo de diseño sobre las técnicas de protección adecuadas. Siga estrictamente los requisitos de cumplimiento de EMC (compatibilidad electromagnética). Mantenga los cables de control del motor alejados de líneas de comunicación sensibles.
| Riesgo de integración | Causa raíz principal | Estrategia de mitigación recomendada |
|---|---|---|
| Interrupción EMI/EMC | Frecuencias de conmutación en la electrónica de conmutación de motores. | Utilice cables blindados, perlas de ferrita y carcasas de chasis metálicos con conexión a tierra. |
| Resonancia Acústica | Montaje rígido de metal con metal que transmite vibraciones. | Instale arandelas de aislamiento elastoméricas o amortiguadores de goma especializados. |
| Estancamiento aerodinámico | Curvas de impedancia del sistema y rendimiento no coincidentes | Mapee los CFM teóricos del ventilador con la presión real del sistema antes de finalizar la selección. |
El montaje de sopladores centrífugos implica estrictas realidades estructurales. Un montaje inadecuado provoca graves problemas acústicos dentro de un chasis compacto. El montaje rígido transmite las vibraciones brutas del motor directamente al marco metálico. Esta vibración se amplifica rápidamente a través de paneles planos. Crea una resonancia acústica fuerte y molesta. Recomendamos encarecidamente técnicas modernas de aislamiento mecánico. Utilice soportes de goma especializados. Instale juntas amortiguadoras de alta densidad. Desacople completamente el cuerpo del ventilador de la carcasa estructural principal.
Advierta encarecidamente a su equipo que no debe especificar demasiado una unidad de ventilador. Lo más grande no siempre es mejor. Debe mapear con precisión la curva de rendimiento precisa del ventilador. Superpóngalo directamente sobre la curva de impedancia del sistema calculada real. La intersección exacta representa su punto de operación en el mundo real. Ignorar este paso vital conduce a un aumento aerodinámico. Provoca un estancamiento repentino e impredecible. El ventilador puede consumir la máxima energía eléctrica sin mover prácticamente nada de aire.
La combinación de motores EC inteligentes con aerodinámica centrífuga resuelve de inmediato los desafíos críticos del embalaje. Supera la alta resistencia interna del sistema sin problemas. Satisface simultáneamente estrictos presupuestos de espacio físico. Los ingenieros obtienen un control sin precedentes sobre sus entornos térmicos.
Siempre priorice primero su capacidad de presión estática durante la selección. Garantice la compatibilidad de voltaje al principio de la fase de diseño inicial. Un bus estandarizado de 48 V simplifica enormemente la integración en plataformas grandes. Defina claramente sus requisitos exactos de control de velocidad para maximizar las ganancias de eficiencia.
Revise las hojas de datos técnicos específicos para obtener curvas de flujo de aire precisas hoy. Descargue modelos CAD 3D detallados para realizar pruebas espaciales inmediatas dentro del diseño de su gabinete. Solicite una muestra física del soplador para una validación exhaustiva de la cámara térmica. Pruébelo rigurosamente con la impedancia real medida de su sistema.
R: Ambas unidades pueden usar energía CC. Sin embargo, los ventiladores EC cuentan con electrónica de conmutación incorporada. Esto permite un control de velocidad inteligente y continuo. También gestiona internamente la conversión de CA a CC si es necesario. Ofrecen una eficiencia significativamente mayor. Proporcionan una vida útil mucho más larga que los sopladores de CC con escobillas tradicionales.
R: Un suministro de 48 V permite diseños de cableado más delgados. Exige un menor consumo de corriente para obtener exactamente la misma potencia de salida. Esto reduce la pérdida de calor resistivo dentro de los cables. Además, 48 V sigue siendo el voltaje de bus estándar para las operaciones de telecomunicaciones globales. Domina por completo los diseños de infraestructura de TI modernos.
R: Sí. Los fabricantes diseñan muchos ventiladores EC como reemplazos exactos para modelos de CA antiguos. Aceptan entrada de CA estándar directamente. Lo convierten internamente en energía CC. Esto impulsa el motor de alta eficiencia sin problemas. Proporciona una actualización energética inmediata sin rediseñar el chasis.
R: Puedes controlarlos utilizando múltiples métodos estandarizados. Por lo general, aceptan una señal simple PWM (modulación de ancho de pulso). También responden de manera predecible a una entrada analógica de 0-10 V. Los modelos avanzados ofrecen comunicación MODBUS digital. Esto les permite interactuar sin problemas con sensores ambientales y controladores de sistemas centralizados.
