Elektronische behuizingen blijven snel krimpen. De componentdichtheid stijgt voortdurend in alle industriële sectoren. Technische teams worden dagelijks geconfronteerd met een groeiende, complexe uitdaging. Thermische managementsystemen moeten aanzienlijk hogere prestaties leveren. Ze moeten deze afkoeling realiseren binnen steeds strengere fysieke beperkingen. Standaard AC-ventilatoren falen hier vaak volledig. Fundamentele axiale ontwerpen kunnen eenvoudigweg de hoge systeemimpedantie van moderne compacte apparaten niet overwinnen. Moderne elektronica is van nature bestand tegen een soepele luchtstroom. Deze ernstige weerstand vernietigt de standaard koelmethoden snel.
Binnenkomen EC-centrifugaalventilatoren . Ze bieden de definitieve technische oplossing voor toepassingen met hoge statische druk. Ze combineren op soepele wijze de ruimtelijke efficiëntie van een traditionele ventilator. Ze koppelen dit direct aan de operationele uitmuntendheid van een intelligente motor. U leert precies waarom deze geavanceerde ventilatoren de moderne behuizingsontwerpen domineren. We zullen hun aerodynamische voordelen grondig onderzoeken. We zullen ook de mechanische integratierisico's analyseren. U zult begrijpen hoe u ze correct kunt specificeren voor uw volgende compacte hardwareproject.
We moeten eerst de systeemimpedantie duidelijk definiëren. Compacte ruimtes verpakken enorme warmtebelastingen in kleine voetafdrukken. Denk eens aan telecomkasten voor buiten. Kijk naar geavanceerde medische beeldvormingsapparatuur. Denk aan dichtbevolkte serverracks. Ingenieurs proppen voortdurend meer verwerkingskracht in kleinere dozen. Dit vermindert het interne luchtvolume drastisch. Het creëert complexe, smalle paden waarlangs de koellucht kan reizen. We noemen deze luchtstroomweerstand 'systeemimpedantie'. Het overwinnen van deze impedantie voorkomt catastrofale hardwarestoringen. Opgesloten warmte vernietigt gevoelige microprocessors snel. Het tast kritische voedingscomponenten aan.
Waarom voldoen standaard koelopties niet aan deze criteria? Axiale ventilatoren duwen lucht in een recht, lineair pad. Ze werken wonderwel in grote, open ruimtes. Ze lopen echter gemakkelijk vast bij hoge tegendruk. Strakke HEPA-filters blokkeren hun luchtstroom direct. Dichte aluminium koellichamen beperken hun beweging. Scherpe kanaalbochten van 90 graden doden hun aerodynamische momentum volledig. Wanneer de interne impedantie stijgt, verliezen axiale ventilatoren snel hun efficiëntie. Ze draaien nutteloos en slagen er niet in de kritieke systeemcomponenten te koelen.
Laten we het elektronisch gecommuteerde (EC) voordeel opsplitsen. EC-motoren combineren op intelligente wijze AC- en DC-technologieën. Ze gebruiken permanente magneten in de rotorconstructie. Ingebouwde printplaten regelen de magnetische velden van de stator dynamisch. Dit verandert de centrifugale prestatiecurve dramatisch. EC-motoren behouden een continu elektrisch rendement bij verschillende rotatiesnelheden. AC-motoren lijden aan scherpe efficiëntiedalingen wanneer ingenieurs ze vertragen. EC-technologie houdt het koppel uitzonderlijk hoog. Het houdt de interne motorwarmte opmerkelijk laag.
Geïntegreerde elektronica zorgt voor voorspellende en zeer responsieve koeling. Standaard oudere ventilatoren draaien continu op volle snelheid. EC-ventilatoren passen hun snelheid dynamisch aan. Ze lezen spanningssignalen rechtstreeks van thermische sensoren. Ze nemen alleen toe als de temperatuur gevaarlijk stijgt. Deze slimme regeling vermindert onnodig akoestisch geluid aanzienlijk. Het verlaagt het elektriciteitsverbruik aanzienlijk tijdens perioden met lage belasting. Uw systeem gebruikt precies de benodigde energiehoeveelheden, waardoor verspillende overkoeling wordt vermeden.
Wij baseren deze efficiëntieclaims op een stevige regelgevingsrealiteit. Het zijn geen simpele marketingpluisjes. Denk aan de Europese ErP-richtlijn (Energy-Related Products). Deze strikte wettelijke norm schrijft hoge minimale efficiëntieniveaus voor industriële ventilatoren voor. Kwalitatieve EC-ventilatoren overtreffen gemakkelijk de ErP-benchmarks. Ze bereiken een elektrisch rendement tot 90%. Standaard AC-ventilatoren schommelen vaak rond de 45% efficiëntie. Het wiskundige voordeel blijft duidelijk, verifieerbaar en cruciaal voor de naleving van de moderne techniek.

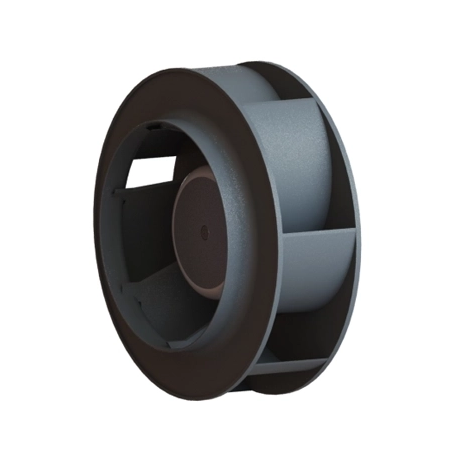

De vorm van de waaier bepaalt alle aerodynamische prestaties. Ingenieurs kiezen uit drie hoofdbladontwerpen bij het specificeren van koeloplossingen. Voorwaarts gebogen waaiers verplaatsen grote luchtvolumes bij lagere snelheden. Ze zijn geschikt voor stillere, lagedruk-binnenapparaten. Achterwaarts gebogen waaiers kunnen de hoogste statische druk aan die beschikbaar is. Ze zijn bestand tegen afslaan onder extreme systeemimpedantie. Radiale waaiers hebben rechte, peddelachtige bladen. Ze blinken uit in zware uitlaattoepassingen met veel deeltjes. Achterwaarts gebogen ontwerpen domineren de moderne elektronicakoeling vanwege hun drukmogelijkheden.
| Waaiertype | Aërodynamische kenmerken | Primaire technische gebruikssituatie |
|---|---|---|
| Voorwaarts gebogen | Hoog volume, lagere snelheid, lagere drukcapaciteit | Stille binnentoestellen, lichte ventilatie |
| Achterwaarts gebogen | Hoge statische druk, hoge aerodynamische efficiëntie | Dichte serverracks, hoogohmige telecomkasten |
| Radiaal blad | Zelfreinigend, matige druk mogelijk | Industriële deeltjesuitlaat, ruwe materiaalbehandeling |
A compacte centrifugaalventilator functioneert op unieke wijze als ventilatoreenheid. Het trekt lucht naar binnen langs de centrale rotatieas. Vervolgens versnelt het de lucht radiaal naar buiten. Het spiraalvormige huis vangt deze lucht op en voert deze af onder een scherpe hoek van 90 graden. Dit mechanisme lost op briljante wijze uitdagende mechanische verpakkingslay-outs op. Ingenieurs kunnen de ventilator rechtstreeks in krappe chassishoeken monteren. Het forceert lucht precies waar dat nodig is. Het maximaliseert de ruimtelijke economie feilloos binnen beperkte behuizingen.
De levensduur van componenten verbetert drastisch met behulp van deze ventilatoren. Oudere geborstelde gelijkstroommotoren zijn afhankelijk van fysieke koolborstels. Deze borstels zorgen voor een constante mechanische wrijving. Ze slijten onvermijdelijk na verloop van tijd. Ze genereren schadelijk koolstofstof in schone omgevingen. EC-technologie elimineert deze fysieke borstels volledig. Het is volledig afhankelijk van verschuivende magnetische velden voor continue rotatie. Dit gebrek aan wrijving verlaagt de bedrijfstemperaturen enorm. Het verbetert drastisch de Mean Time Between Failures (MTBF). Hoogwaardige EC-koelunits gaan doorgaans langer mee dan de dure hardware die ze beschermen.
Het standaardiseren van de systeemspanning stroomlijnt het engineeringproces aanzienlijk. Het vereenvoudigt het algehele ontwerp van de voeding. De 48VDC centrifugaalventilator vertegenwoordigt de huidige wereldwijde industriestandaard. De telecominfrastructuur is sterk afhankelijk van 48VDC-stroombussen. Moderne IT-datacenters maken er op grote schaal gebruik van. Toepassingen op batterijen geven er de voorkeur aan vanwege de veiligheid en efficiëntie. Dankzij een 48V-voeding kunnen ingenieurs dunnere bedrading gebruiken. Het vereist een lager elektrisch stroomverbruik voor een gelijkwaardig mechanisch uitgangsvermogen. Dit vermindert het gevaarlijke weerstandswarmteverlies in de bedrading.
U moet de vereiste CFM (kubieke voet per minuut) zorgvuldig in evenwicht brengen. Zorg ervoor dat het strikt overeenkomt met uw berekende statische drukvereisten. Evalueer vervolgens uw uiteindelijke akoestische limieten. Geluidsgevoelige omgevingen vereisen strikte audiocontrole. Medische patiëntenafdelingen kunnen geen luide zoemende frequenties tolereren. Kantoorserverkasten moeten sonisch onopvallend blijven. Een groter rotorblad dat langzamer draait, vermindert het hoorbare geluid. Een kleiner rotorblad dat sneller draait, verhoogt de toonhoogte en het volume. Kies uw fysieke afmetingen strategisch om de akoestiek te optimaliseren.
Omgevingsomstandigheden bepalen uw exacte selectie van de Ingress Protection (IP)-classificatie. IP54-classificaties beschermen de interne elektronica tegen alledaags stof. Ze houden lichte waterspatten perfect tegen. IP68-classificaties zijn geschikt voor ongelooflijk zware industriële omgevingen. Ze overleven een volledige continue onderdompeling in water. Kies voor goed afgedichte elektronica als u systemen buitenshuis gebruikt. Onbeschermde besturingskaarten vallen snel uit in zoute, vochtige of stoffige omgevingen.
Geïntegreerde motorelektronica genereert onzichtbare elektromagnetische ruis. We noemen dit elektromagnetische interferentie (EMI). Dit geluid bedreigt nabijgelegen gevoelige microprocessors. Niet-gecontroleerde EMI corrumpeert digitale gegevenssignalen snel. Het verstoort vitale medische sensormetingen. Ingenieurs moeten dit specifieke integratierisico al vroeg tijdens het prototypen aanpakken. Adviseer uw lay-outteam over de juiste afschermingstechnieken. Volg de nalevingsvereisten voor EMC (Elektromagnetische Compatibiliteit) strikt. Houd de motorbesturingskabels ver weg van gevoelige communicatielijnen.
| Integratierisico | Primaire oorzaak | Aanbevolen risicobeperkingsstrategie |
|---|---|---|
| EMI/EMC-storing | Schakelfrequenties in motorcommutatie-elektronica | Gebruik afgeschermde kabels, ferrietkralen en geaarde metalen chassisbehuizingen. |
| Akoestische resonantie | Stevige metaal-op-metaal montage die trillingen overbrengt | Installeer elastomere isolatiedoorvoertules of speciale rubberen dempers. |
| Aërodynamisch afslaan | Niet-overeenkomende prestatie- en systeemimpedantiecurven | Breng de theoretische CFM van de ventilator in kaart met de werkelijke systeemdruk voordat u de selectie voltooit. |
Bij het monteren van centrifugaalblowers zijn strikte structurele realiteiten vereist. Onjuiste montage veroorzaakt ernstige akoestische problemen in een compact chassis. Door de harde montage worden ruwe motortrillingen rechtstreeks naar het metalen frame overgebracht. Deze trilling versterkt snel over platte panelen. Het creëert luide, vervelende akoestische resonantie. Wij raden moderne mechanische isolatietechnieken ten zeerste aan. Gebruik speciale rubberen steunen. Installeer dempende pakkingen met hoge dichtheid. Ontkoppel het ventilatorlichaam volledig van de structurele hoofdbehuizing.
Waarschuw uw team krachtig tegen het overmatig specificeren van een faneenheid. Groter is absoluut niet altijd beter. U moet de precieze prestatiecurve van de ventilator nauwkeurig in kaart brengen. Leg het rechtstreeks over de feitelijk berekende systeemimpedantiecurve. Het exacte snijpunt vertegenwoordigt uw werkpunt in de echte wereld. Het negeren van deze cruciale stap leidt tot aerodynamische stijgingen. Het veroorzaakt een plotselinge, onvoorspelbare stilstand. De ventilator verbruikt mogelijk het maximale elektrische vermogen terwijl er vrijwel geen lucht wordt verplaatst.
Door intelligente EC-motoren te combineren met centrifugale aerodynamica worden kritische verpakkingsuitdagingen onmiddellijk opgelost. Het overwint soepel de hoge interne systeemweerstand. Het voldoet tegelijkertijd aan strikte fysieke ruimtebudgetten. Ingenieurs krijgen ongekende controle over hun thermische omgevingen.
Geef tijdens de selectie altijd prioriteit aan uw statische drukvermogen. Garandeer spanningscompatibiliteit vroeg in de initiële ontwerpfase. Een gestandaardiseerde 48V-bus vereenvoudigt de integratie op grote platforms enorm. Definieer uw exacte vereisten voor snelheidsregeling duidelijk om de efficiëntiewinst te maximaliseren.
Bekijk vandaag nog de specifieke technische gegevensbladen voor nauwkeurige luchtstroomcurven. Download gedetailleerde 3D CAD-modellen voor onmiddellijke ruimtelijke tests binnen uw kastindeling. Vraag een fysiek ventilatormonster aan voor een grondige validatie van de thermische kamer. Test het rigoureus aan de hand van uw feitelijk gemeten systeemimpedantie.
A: Beide units kunnen gelijkstroom gebruiken. EC-ventilatoren zijn echter voorzien van ingebouwde commutatie-elektronica. Dit maakt een intelligente, traploze snelheidsregeling mogelijk. Het beheert indien nodig ook de AC-naar-DC-conversie intern. Ze bieden een aanzienlijk hoger rendement. Ze bieden een veel langere levensduur dan traditionele geborstelde DC-blowers.
A: Een 48V-voeding maakt dunnere bedrading mogelijk. Het vereist een lager stroomverbruik voor exact hetzelfde uitgangsvermogen. Dit vermindert het weerstandswarmteverlies in kabels. Bovendien blijft 48V de standaard busspanning voor wereldwijde telecomactiviteiten. Het domineert de moderne IT-infrastructuurontwerpen volledig.
EEN: Ja. Fabrikanten ontwerpen veel EC-ventilatoren als exacte drop-in-vervangingen voor oudere oudere AC-modellen. Ze accepteren rechtstreeks standaard AC-invoer. Ze zetten dit intern om naar gelijkstroom. Deze drijft de hoogrendementsmotor naadloos aan. Het biedt een onmiddellijke energie-upgrade zonder het chassis opnieuw te ontwerpen.

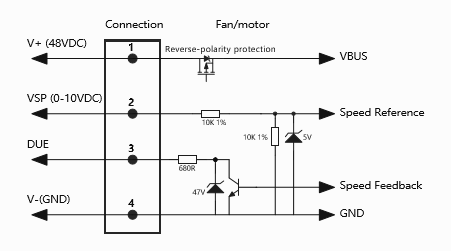

A: U kunt ze besturen met behulp van meerdere gestandaardiseerde methoden. Ze accepteren doorgaans een eenvoudig PWM-signaal (Pulse Breedte Modulatie). Ze reageren ook voorspelbaar op een 0-10V analoge ingang. Geavanceerde modellen bieden digitale MODBUS-communicatie. Hierdoor kunnen ze naadloos communiceren met omgevingssensoren en gecentraliseerde systeemcontrollers.
