Ужесточение стандартов энергопотребления и растущие эксплуатационные расходы вынуждают руководителей предприятий и инженеров переосмысливать свои стратегии в области систем отопления, вентиляции и кондиционирования. Сегодня устаревшее оборудование истощает бюджеты и с трудом соответствует современным экологическим требованиям. Вы просто не можете позволить себе неэффективное управление воздушным потоком в коммерческих или промышленных помещениях. Традиционная зависимость от стандартных двигателей переменного тока подвергается агрессивному вызову. Современные объекты требуют управления переменной скоростью и более высокой эффективности частичной нагрузки для оптимизации ежедневных операций. Традиционные системы тратят огромное количество энергии в непиковые часы.
Этот сдвиг парадигмы делает оценку ЕС-двигателя критически важной для обеспечения устойчивости инфраструктуры вашего здания в будущем. В этой статье представлена прозрачная, научно обоснованная основа для оценки этих технологий. Мы проверим, оправдывает ли модернизация или использование более новой технологии двигателей первоначальные капитальные затраты с учетом ваших конкретных требований к вентиляции. Вы узнаете механические различия, показатели производительности и реальные стратегии развертывания, необходимые для принятия обоснованного инженерного решения.
Чтобы правильно оценить системы вентиляции, мы должны сначала понять фундаментальные механические различия, лежащие в их основе. Генерация воздушного потока полностью зависит от физики двигателя. Давайте рассмотрим, как стандартные конфигурации переменного тока (AC) и электронной коммутации (EC) работают в реальных условиях.
Традиционные двигатели переменного тока остаются наиболее распространенным приводом в устаревших системах отопления, вентиляции и кондиционирования. Они функционируют на основе магнитных полей, создаваемых переменным током. Эти устройства работают на фиксированных скоростях, определяемых входящей электрической частотой. В Северной Америке эта частота обычно составляет 60 Гц. Поскольку частота остается постоянной, двигатель работает с единой, негибкой скоростью.
Чтобы модулировать воздушный поток, инженеры должны установить внешние частотно-регулируемые приводы (VFD). ЧРП искусственно изменяет электрическую частоту, поступающую в двигатель. Однако эта внешняя модуляция создает ряд инженерных проблем. Частотно-регулируемые приводы часто вызывают акустический шум из-за электрических гармоник. Они также создают заметные потери мощности в процессе преобразования частоты. Мы часто наблюдаем избыточное выделение тепла, когда стандартные двигатели работают со скоростью ниже расчетной.

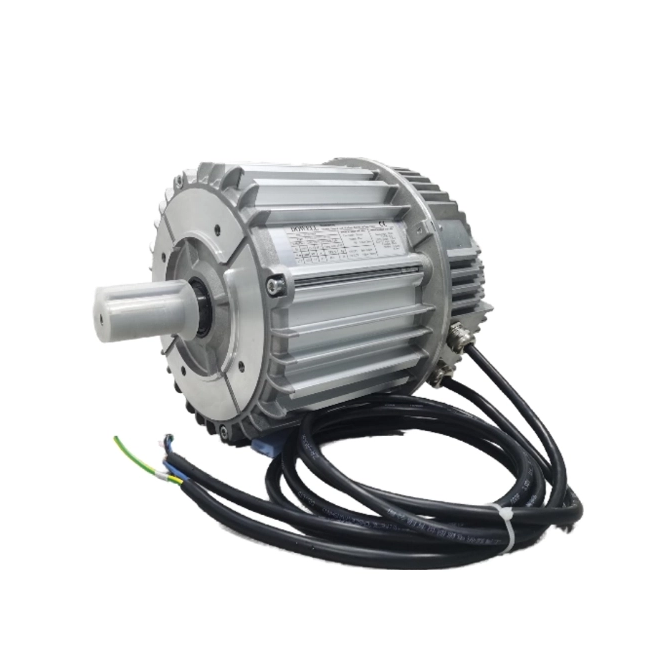

EC-технология представляет собой огромный шаг вперед в конструкции двигателей. В этих устройствах используется встроенная электроника для внутреннего преобразования поступающей мощности переменного тока в постоянный ток (DC). Работая от постоянного тока, двигатель позволяет избежать неэффективности, свойственной переменным магнитным полям. Они оснащены постоянными магнитами на роторе. Такая конструкция исключает потери энергии, связанные с созданием магнитного поля в сердечнике ротора.
Кроме того, эти устройства оснащены встроенными микропроцессорами. Эти интеллектуальные контроллеры обеспечивают плавное и бесконечное регулирование скорости. Вам не нужны внешние частотно-регулируемые приводы для управления системой EC. Реальность дизайна очень эффективна. Он объединяет двигатель, привод с регулируемой скоростью и логику управления в один компактный блок. Такой интегрированный подход значительно снижает сложность установки и устраняет проблемы гармонических искажений.
Проведение тщательного сравнения двигателей переменного тока требует выхода за рамки теоретической пиковой производительности. Реальные системы вентиляции редко работают на 100% мощности круглосуточно. Мы должны оценить эти технологии с точки зрения условий динамической нагрузки, акустических профилей и возможностей системной интеграции.
Показатели пиковой эффективности часто вводят в заблуждение проектировщиков систем. Большинство систем вентиляции проводят свой эксплуатационный срок с нагрузкой от 40% до 80%. Стандартные двигатели переменного тока экспоненциально теряют эффективность при выходе из пиковой нагрузки. Когда ЧРП замедляет работу агрегата переменного тока до половины скорости, КПД двигателя может упасть ниже 50%. Энергия, необходимая для поддержания магнитных полей, не уменьшается линейно.
И наоборот, технология EC превосходно работает при частичных нагрузках. Они сохраняют впечатляющий профиль эффективности от 80% до 90% даже на частичных скоростях. Внутреннее преобразование постоянного тока и постоянные магниты обеспечивают минимальные потери энергии. Эта плоская кривая эффективности идеально согласуется с переменными требованиями к вентиляции. Когда заполняемость здания падает, система замедляется, оставаясь при этом высокоэффективной.
Шум и жара существенно влияют на работу объекта. Стандартные двигатели переменного тока выделяют избыточное тепло и отчетливый магнитный шум при дросселировании внешними приводами. Гармонические искажения ЧРП создают вибрацию. Эта вибрация напрямую преобразуется в механический шум через воздуховоды. Кроме того, избыточное тепло, образующееся в результате неэффективной работы, заставляет основную систему отопления, вентиляции и кондиционирования воздуха работать интенсивнее.
Блоки EC работают значительно холоднее. Их высокая эффективность означает, что меньше электрической энергии преобразуется в отходящее тепло. Такая более низкая температура напрямую продлевает срок службы подшипников. Это также снижает нагрузку вторичного охлаждения на систему климат-контроля вашего предприятия. Кроме того, встроенная электроника устраняет электрический шум, связанный с прерывистыми синусоидальными волнами.
Современное управление зданием основано на точных корректировках, основанных на данных. Блоки EC изначально принимают стандартные сигналы управления. Вы можете легко подать на них аналоговый сигнал 0–10 В или сигнал широтно-импульсной модуляции (ШИМ). Эта встроенная совместимость позволяет точно регулировать воздушный поток в режиме реального времени. Вы можете напрямую связать скорость двигателя с датчиками окружающей среды, контролирующими уровень CO2, температуру окружающей среды или влажность в помещении. Стандартные системы требуют сложного промежуточного оборудования для достижения такого уровня детального контроля.
| Оценка Метрический | стандартный двигатель переменного тока + | электродвигатель с частотно-регулируемым приводом (встроенный) |
|---|---|---|
| Эффективность при частичной нагрузке | Падает значительно ниже 60% скорости. | Поддерживает эффективность 80-90% на всех скоростях. |
| Модуляция скорости | Требуется внешняя установка VFD | Встроенное микропроцессорное управление. |
| Рабочая температура | Высокое тепловыделение на низких скоростях | Работает прохладно, продлевая срок службы компонентов |
| Акустический шум | Склонен к магнитному шуму и вибрации | Практически бесшумная работа при частичных нагрузках. |
| Подключение к BMS | Требуются дополнительные модули/интерфейсы. | Встроенная интеграция 0–10 В и ШИМ |
Замена устаревшего оборудования требует четкого финансового обоснования. Менеджеры объектов должны сбалансировать первоначальные затраты на закупки и долгосрочную операционную экономию. Комплексная финансовая оценка доказывает, что цены на сырьевые компоненты редко отражают всю картину.
Мы должны признать прозрачность исходного предположения. Передовые технологии двигателей требуют более высокой первоначальной покупной цены. Вы можете рассчитывать на то, что заплатите на 20–40 % больше за устройство с электронной коммутацией по сравнению со стандартным эквивалентом переменного тока. Это препятствие капитальных затрат часто сдерживает немедленное внедрение в условиях ограниченного бюджета.
Однако вы должны рассчитать последующую экономию операционных расходов. Самый немедленный результат принесет резкое сокращение количества киловатт-часов (кВтч). Поскольку во многих зданиях вентиляция работает непрерывно, даже снижение энергопотребления на 20% приносит огромную финансовую отдачу. Кроме того, вы избавляетесь от необходимости приобретать, устанавливать и подключать внешние частотно-регулируемые приводы. Интервалы технического обслуживания также увеличиваются из-за более низких рабочих температур и уменьшения механического износа.
Возврат инвестиций (ROI) во многом зависит от времени безотказной работы. Обычно мы наблюдаем самые быстрые сроки окупаемости в средах с высоким временем безотказной работы. Учреждения, работающие круглосуточно и без выходных, часто возвращают первоначальную премию в течение 12–24 месяцев. После достижения этой точки безубыточности экономия энергии напрямую преобразуется в чистую операционную прибыль.
Сценарии периодического использования естественным образом продлевают сроки окупаемости инвестиций. Если система работает всего несколько часов в день, период окупаемости удлиняется. В таких ситуациях финансовое обоснование становится в значительной степени зависимым от местных тарифов на коммунальные услуги. Вам также следует изучить региональные скидки на электроэнергию. Многие местные коммунальные компании предлагают существенные финансовые стимулы для перехода на высокоэффективное вентиляционное оборудование.
Выбор технологии должен соответствовать конкретным экологическим требованиям. Переход на вентилятор с ЕС-двигателем обеспечивает явные преимущества в специализированных приложениях. Давайте рассмотрим отрасли, в которых эта технология значительно превосходит устаревшие варианты.
Центры обработки данных работают в условиях экстремальных тепловых ограничений. Их основное требование — высокая точность и непрерывная работа. Инженеры объектов должны соблюдать строгие требования к эффективности использования энергии (PUE). Стандартные системы охлаждения часто перегружают воздух, тратя огромное количество электроэнергии.
Результат внедрения новых технологий здесь огромен. Умная электроника позволяет осуществлять локальную динамическую регулировку охлаждения. Серверные стойки, испытывающие большие вычислительные нагрузки, сразу же получают максимальный поток воздуха. По мере изменения рабочей нагрузки вентиляторы плавно снижают скорость. Такое точное соответствие предотвращает потери энергии и удерживает показатели PUE в пределах допустимых значений.
Сельскохозяйственные приложения представляют собой невероятно суровые условия эксплуатации. Основное требование — высокая устойчивость к влаге и пыли. Кроме того, операторам необходим переменный воздушный поток, соответствующий различным дневным/ночным или сезонным термическим циклам. Для процветания животным и растениям необходим стабильный микроклимат.
Полностью герметичные агрегаты обеспечивают надежный контроль микроклимата. Они выдерживают агрессивные воздействия окружающей среды лучше, чем стандартные двигатели с открытым капельным поливом. Способность медленно увеличивать поток воздуха предотвращает внезапные сквозняки, вызывающие стресс у скота. Фермеры могут привязывать скорость вентилятора непосредственно к внутренним датчикам влажности, обеспечивая оптимальные условия выращивания без ручного вмешательства.
Старые коммерческие здания сталкиваются с уникальными нормативными и пространственными проблемами. Основное требование часто связано с соблюдением новых, агрессивных энергетических норм, таких как ASHRAE 90.1. Менеджеры объектов должны достичь этих стандартов в существующих ограниченных пространственных зонах. Традиционные конфигурации «двигатель плюс ЧРП» редко легко вписываются в тесные механические помещения устаревших систем.
Компактность встроенных вентиляторов решает эту дилемму. Объединив привод и двигатель в одном корпусе, инженеры освобождают ценное пространство в камере сгорания. Эта интеграция радикально упрощает электрические работы. Вам больше не нужно монтировать тяжелые приводы на соседних стенах или прокладывать экранированные кабели по потолку. Такая пространственная эффективность значительно ускоряет сроки реализации проекта модернизации.
Любая механическая модернизация несет в себе присущие риски при развертывании. Правильное планирование предотвращает непредвиденные простои и перерасход бюджета. Вы должны систематически оценивать готовность вашего предприятия к использованию передовых моторных технологий.
Физические различия в монтаже представляют собой наиболее распространенное препятствие. В устаревших воздуходувках переменного тока используются стандартные размеры корпусов NEMA. Современные интегрированные массивы вентиляторов часто имеют совершенно другие монтажные кронштейны и размеры. Вы не всегда можете выполнить простую замену.
Инженеры должны оценить объем физической модернизации. Иногда вы можете заменить отдельные двигатели, используя специальные переходные пластины. В других случаях имеет больший финансовый смысл снять весь устаревший нагнетатель. Модернизация до полной модульной настенной системы вентиляторов часто обеспечивает более высокую долгосрочную надежность, чем частичная замена двигателя.
Усовершенствованным микропроцессорам требуется чистое и стабильное электричество. Бортовая электроника остается чувствительной к скачкам напряжения и гармоническим помехам от другой тяжелой техники. Перед установкой необходимо оценить качество электроэнергии на вашем объекте.
Обсудите потенциальные аномалии электропитания со своим подрядчиком по электротехнике. Возможно, вам придется установить специальные устройства защиты от перенапряжений. Защита встроенных приводов от серьезных колебаний в сети гарантирует, что они достигнут ожидаемого многолетнего срока службы.
Доступность влияет на сроки проекта. Обычно вы можете приобрести готовые стандартные двигатели в любом местном промышленном магазине. Они по-прежнему в изобилии и высоко коммерциализированы.
И наоборот, специализированные интегрированные компоненты часто требуют определенного времени на выполнение заказа. Производители изготавливают множество высокоэффективных устройств на заказ, исходя из точных требований к напряжению и частоте вращения. Вы должны учитывать эти расширенные окна закупок в графике вашего проекта. Держите необходимые запасные части в своем местном инвентаре, чтобы предотвратить длительные простои.
Выбор подходящего механического привода для вашей системы вентиляции существенно влияет на долгосрочную производительность объекта. Окончательный вердикт ясен. Выбор между устаревшим оборудованием и современной интегрированной технологией редко является вопросом чистой производительности. Системы с электронной коммутацией остаются объективно превосходящими как по энергоэффективности, так и по детальному управлению. Они устраняют необходимость использования внешних приводов, снижают акустический шум и мгновенно адаптируются к меняющимся требованиям окружающей среды.
Ваше истинное решение зависит от количества часов работы и экономии энергии в течение жизненного цикла. Предприятия, использующие непрерывные или сильно варьируемые графики вентиляции, быстро окупят свои премиальные затраты. Вы должны не обращать внимания на первоначальную покупную цену, чтобы реализовать эту ежемесячную экономию.
Примите активные меры по модернизации вашей инфраструктуры уже сегодня. Мы настоятельно рекомендуем запланировать техническую консультацию со специалистом по HVAC. Они могут оценить требования к воздушному потоку вашего конкретного объекта и смоделировать потенциальный период окупаемости. Используйте калькулятор энергосбережения, чтобы преобразовать теоретический выигрыш в эффективности в практические финансовые данные.
Ответ: Экономия энергии обычно составляет от 30% до 50%. Точный процент сильно зависит от вашего приложения. В средах непрерывной эксплуатации с переменными нагрузками экономия достигает верхнего предела этого спектра. Стандартные двигатели тратят огромную энергию при работе на частичных скоростях, тогда как современные интегрированные агрегаты поддерживают пиковый электрический КПД во всем рабочем диапазоне.
О: Нет, вам не нужен внешний VFD. Эти усовершенствованные устройства оснащены полностью интегрированными микропроцессорами управления скоростью, встроенными непосредственно в корпус. Этот встроенный блок электроники обеспечивает внутреннее преобразование переменного тока в постоянный и модуляцию скорости. Это делает внешние частотно-регулируемые приводы устаревшими, что позволяет сэкономить значительное время на установку, затраты на проводку и пространство на стене.
Ответ: Высокоэффективные агрегаты обычно служат дольше своих стандартных аналогов. Поскольку они преобразуют энергию внутри себя в постоянный ток, они выделяют значительно меньше тепла. Более низкие рабочие температуры значительно продлевают срок службы внутренних подшипников и изоляции обмоток. При использовании экологически чистой энергии эти интегрированные устройства обеспечивают исключительную долговечность и требуют гораздо меньше регулярного механического обслуживания.
О: Прямые замены иногда возможны, но они требуют тщательной инженерной проверки. Вы должны проверить физические крепления конструкции, поскольку современные устройства часто имеют разные размеры. Дополнительно необходимо оценить жгуты проводов и совместимость системы управления. Зачастую эффективнее модернизировать весь вентиляторный блок или установить вентиляторную стенку, чем адаптировать старые корпуса.
