Переход от традиционных двигателей переменного тока к технологии электронной коммутации (EC) в настоящее время является стандартной инженерной практикой. Современные объекты требуют более разумных решений по перемещению воздуха. Тем не менее, этот переход оборудования редко представляет собой простую замену компонентов. Неправильная настройка ЕС-вентилятора для промышленной вентиляции часто приводит к преждевременному выходу из строя двигателя, кошмарам сложной интеграции или потере мощности. Превосходная аэродинамическая эффективность ничего не значит, если сопротивление устройства не соответствует сопротивлению вашего воздуховода. Вы также сталкиваетесь с серьезными рисками, если используете стандартные двигатели в высококоррозионных средах. Вам необходим строгий, основанный на фактических данных подход к проектированию системы.
Это руководство предоставляет менеджерам предприятий, инженерам систем отопления, вентиляции и кондиционирования воздуха и проектировщикам систем четкую основу для выбора оборудования. Вы научитесь точно оценивать аэродинамические рабочие точки. Мы поможем вам сориентироваться в сложных физических форм-факторах. Мы также изучим экологические стандарты и передовой опыт обеспечения плавной интеграции управления зданием. Эти шаги помогут вам выбрать именно ту систему вентиляции, которая необходима вашему предприятию.
Выбор вентилятора должен определяться конкретной рабочей точкой на кривой производительности, а не заявленными пиковым расходом воздуха или статическим давлением.
Форм-фактор имеет значение: осевые вентиляторы подходят для работы с большими объемами и низким давлением, тогда как центробежные вентиляторы с загнутыми назад лопатками доминируют в канальных системах высокого давления и вентиляционных установках.
Экологическое соответствие (классы IP, сертификаты ATEX/взрывозащищенности) не подлежит обсуждению в суровых промышленных условиях.
Встроенная интеграция BMS (Modbus/BACnet) устраняет необходимость во внешних преобразователях частоты, но требует предварительного планирования электрической инфраструктуры.
Многие проектировщики систем допускают критическую ошибку на раннем этапе. Они полагаются исключительно на максимальные значения CFM или статическое давление, указанные в технических характеристиках. Такой подход постоянно приводит к неэффективным системам. Промышленная вентиляция требует устойчивой работы при специфическом сопротивлении системы. Вы не можете рассматривать воздушный поток и давление как изолированные показатели.
Воздушный поток и статическое давление находятся в обратной зависимости. По мере увеличения сопротивления объем подаваемого воздуха уменьшается. Вы должны точно рассчитать фактическое сопротивление системы. Это сопротивление включает в себя каждый изгиб воздуховода. Сюда входит трение от фильтров, нагревательных змеевиков и защитных демпферов. Определив общее сопротивление, вы поймете, какой именно физический барьер должен преодолеть ваш вентилятор.
Вы должны сопоставить требуемую рабочую точку непосредственно с кривой вентилятора производителя. Рабочая точка представляет собой целевой воздушный поток, пересекающий расчетное статическое давление. Найдите это точное место на графике оси XY.
Вам следует выбрать вентилятор, работающий эффективно в этой конкретной точке. Обратите особое внимание на производительность при частичной нагрузке. Большинство современных систем вентиляции редко работают на 100% мощности круглосуточно. Выбранный вами агрегат должен сохранять высокую аэродинамическую эффективность при уменьшении скорости до 60% или 80%.
Избегайте соблазна выбрать агрегат меньшего размера. Использование вентилятора меньшего размера на максимальных оборотах теоретически может удовлетворить ваши потребности в воздушном потоке. Однако эта стратегия часто не соответствует стандартам профессионального шума. Высокоскоростной воздух создает значительную турбулентность и шум. Вентилятор большего размера, работающий на более низкой скорости, бесшумно подает тот же объем воздуха. Это защищает работников и соответствует строгим экологическим нормам.
Факторы физической формы определяют, как воздух движется через ваше помещение. Вы должны сопоставить физическую конфигурацию с разработанным вами приложением. Выбор неправильного корпуса или типа крыльчатки серьезно ограничивает производительность. Давайте разберем основные категории решений.
Осевые вентиляторы перемещают воздух параллельно валу двигателя. Они превосходно справляются с быстрым перемещением огромных объемов воздуха. Вы обнаружите, что они широко используются в вытяжных системах складских помещений. Они также доминируют в градирнях и крупных теплообменниках.
Однако осевые конструкции имеют строгие ограничения. Они демонстрируют плохую работу при высоком статическом давлении. Если в вашей системе используются длинные извилистые воздуховоды, осевой вентилятор остановится и не сможет протолкнуть воздух через барьеры.

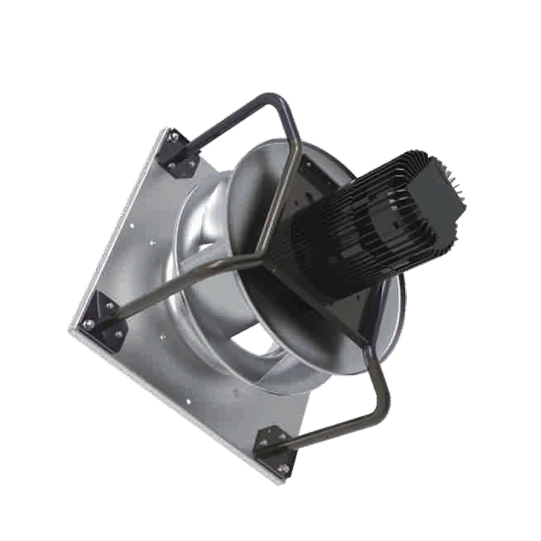

Центробежные конструкции с загнутыми назад лопатками втягивают воздух в осевом направлении и выбрасывают его радиально. Эта конструкция надежна и легко адаптируется. Промышленный ЕС-вентилятор этой конфигурации является лучшим выбором для систем высокого давления. Вы будете устанавливать их в сложные воздуховоды и специальные установки кондиционирования воздуха (AHU).
Эти агрегаты обладают явными преимуществами. Они обладают неперегрузочными характеристиками мощности. Двигатель не сгорит, если сопротивление системы неожиданно упадет. Они также обеспечивают более высокую аэродинамическую эффективность в очень ограниченном пространстве.
Инженеры все чаще полагаются на решетки вентиляторов EC или стенки вентиляторов. В массиве вентиляторов используется несколько вентиляторов меньшего размера, работающих параллельно. Это заменяет одну массивную традиционную воздуходувку. Массивы вентиляторов обеспечивают встроенное резервирование. Если один двигатель выходит из строя, остальные слегка увеличивают скорость, чтобы поддерживать общий поток воздуха. Они также решают серьезные ограничения физического пространства во время крупномасштабной модернизации.
Сравнительная таблица конфигураций
Особенность | Осевые ЕС-вентиляторы | Центробежные ЕС-вентиляторы с загнутыми назад лопатками |
|---|---|---|
Основное приложение | Градирни, складские вытяжки | Приточные установки, канальная вентиляция |
Объем воздушного потока | Чрезвычайно высокий | От умеренного до высокого |
Статическое давление | От низкого до среднего | Очень высокий |
Требуемое пространство | Требует небольшой глубины | Требуется радиальное разгрузочное пространство |
Промышленная среда общеизвестно враждебна. Они подвергают деликатное оборудование воздействию мелкой пыли, сильной влаги, едких химикатов и сильной температуры окружающей среды. Живучесть так же важна, как и аэродинамическая эффективность.
Вы должны установить строгую основу для защиты окружающей среды. Промышленные приложения требуют определенных классов IP, чтобы предотвратить быстрый выход из строя.
IP54: абсолютный минимум для общепромышленного использования. Он защищает от брызг воды и вредного скопления пыли.
IP55: лучше подходит для полуоткрытых помещений. Он выдерживает струи воды низкого давления с любого направления.
IP68: Обязательно для условий эксплуатации с сильными промывками. Этот рейтинг необходим для предприятий по переработке продуктов питания и напитков, где оборудование ежедневно полностью погружается в воду или подвергается механической мойке.
Выбор материала определяет срок эксплуатации. Если на вашем предприятии обрабатываются химические вещества или наблюдается высокая влажность, стандартная сталь быстро ржавеет. Вам следует указать алюминиевые рабочие колеса с покрытием. Рассмотрите возможность использования композитных пластиков для легких агрессивных сред. Всегда требуйте крепеж из нержавеющей стали для кронштейнов и монтажных пластин в агрессивной атмосфере.
Вы должны учитывать нормативные реалии взрывоопасных сред. На предприятиях, работающих с горючей пылью или горючими газами, действуют строгие правила. Стандартные ЕС-двигатели редко сразу после установки соответствуют строгим требованиям ATEX. Необходимо указать специализированные взрывозащищенные корпуса. Корпус двигателя должен содержать любую внутреннюю искру, чтобы предотвратить катастрофический взрыв объекта.
Экстремальная жара – главный враг EC-технологии. В ЕС-двигателях внутренние электронные контроллеры встроены непосредственно в основу двигателя. Эта электроника очень чувствительна к экстремальному нагреву окружающей среды. Всегда проверяйте максимально допустимую температуру окружающей среды. Стандартный двигатель переменного тока может выдерживать температуру окружающего воздуха 80°C, но стандартный контроллер двигателя EC часто ограничивает температуру от 50°C до 60°C. Вам может потребоваться выносная электроника для систем вытяжки с высокой температурой.
Основным коммерческим преимуществом технологии ЕС является встроенный интеллект. Эти устройства оснащены встроенным контролем скорости. Вы полностью устраняете необходимость во внешних преобразователях частоты (ЧРП). Это упрощает установку и уменьшает занимаемую площадь.
Вы можете управлять этими системами, используя два основных метода. Базовые настройки часто полагаются на аналоговые сигналы. Стандартный сигнал 0–10 В или ШИМ идеально подходит для локализованного управления. Вы просто поворачиваете диск, чтобы отрегулировать скорость вентилятора.
Однако современные средства требуют передовых цифровых протоколов. Modbus RTU и BACnet MS/TP обеспечивают плавную интеграцию системы управления зданием (BMS). Цифровое последовательное подключение соединяет десятки вентиляторов по одному проводу связи. BMS может отслеживать частоту вращения, энергопотребление и коды ошибок для каждого отдельного устройства в режиме реального времени.
Вы можете подключить ЕС-вентиляторы напрямую к датчикам окружающей среды. Это создает замкнутые системы вентиляции, управляемые по требованию.
Датчики давления: поддерживайте постоянное давление в воздуховоде, поскольку фильтры медленно засоряются.
Датчики температуры: увеличивайте поток охлаждающего воздуха только тогда, когда оборудование достигает температурного предела.
Датчики CO2: увеличивайте потребление свежего воздуха именно тогда, когда количество людей резко возрастает.
Эта автоматизация гарантирует, что система вентиляции динамически реагирует на фактические потребности объекта.
Переход от старого оборудования переменного тока к современной EC-технологии редко бывает простой заменой по принципу «подключи и работай». Вы должны предвидеть проблемы механической и электрической интеграции. Плохое планирование на этапе модернизации приводит к серьезным задержкам.
Вы должны обратить внимание на фундаментальный сдвиг в топологии проводки. Традиционные системы переменного тока подают основное питание через внешний частотно-регулируемый привод. Вентиляторы EC требуют другого подхода. Вы подаете постоянную основную мощность непосредственно на двигатель. Затем вы прокладываете отдельную низковольтную проводку управления для обработки сигналов скорости. Совмещение высоковольтной и низковольтной связи в одном кабелепроводе приводит к серьезным помехам сигнала.
Современная электроника двигателя создает электрические помехи в вашей электросети. Вы должны оценить активную и пассивную коррекцию коэффициента мощности (PFC) внутри двигателя. Без адекватной коррекции коэффициента мощности гармонические искажения могут вывести из строя чувствительное промышленное оборудование, находящееся поблизости. Этот шум часто мешает работе прецизионных производственных датчиков и цифровых сетей.
Модернизация старых воздуходувок переменного тока с ременным приводом представляет собой трудную физическую задачу. Старые системы часто имеют громоздкие спиральные корпуса. Альтернативы ЕС с прямым приводом обычно занимают меньшую и более компактную площадь. Вы не можете просто вкрутить новый вентилятор в старые отверстия. Часто вам понадобятся специальные монтажные кронштейны. Почти всегда требуются сверхпрочные переходные пластины для герметизации нового блока к существующей переборке.
Невозможность отключить существующие ЧРП от линии электропередачи перед подключением нового оборудования.
Игнорирование необходимости нанесения защитного покрытия на электронику в зонах повышенной влажности.
Повторное использование старых вибрирующих монтажных направляющих вместо установки жестких опор конструкции.
Успешная модернизация оборудования требует оценки срока эксплуатации технологии. Чтобы понять долгосрочные преимущества производительности и механической надежности, необходимо выйти за рамки первоначальных технических характеристик оборудования.
Основное преимущество этой технологии основано на кубическом законе гидродинамики. Потребление энергии резко снижается при уменьшении скорости двигателя. Если вы уменьшите скорость вращения вентилятора всего на 20 %, вы снизите энергопотребление почти на 50 %. Работа нескольких вентиляторов с мощностью 70 % потребляет значительно меньше энергии, чем работа одного вентилятора с мощностью 100 %. Вам следует смоделировать прогнозируемое потребление энергии на основе этих сценариев частичной нагрузки, чтобы понять истинный прирост эффективности.
Конструкции с прямым приводом навсегда устраняют значительные проблемы с обслуживанием. Вам больше не придется иметь запасные ремни для замены. Вы исключаете изношенные шкивы и связанные с этим затраты на натяжение. Кроме того, удаление внешнего частотно-регулируемого привода исключает распространенную причину отказа электроники. Герметичные подшипники обычно не требуют смазки на протяжении всего расчетного срока службы. Это кардинально меняет график обслуживания объектов.
Выбор правильного партнера-производителя так же важен, как и выбор оборудования. Используйте этот контрольный список при оценке потенциальных поставщиков:
Сертифицированные данные: предоставляют ли они сертифицированные AMCA кривые производительности и точные модели САПР?
Локализованная поддержка: может ли их техническая группа посетить ваш сайт для устранения ошибок интеграции?
Условия гарантии: Распространяется ли гарантия на встроенную электронику, расположенную рядом с механической крыльчаткой?
Время выполнения заказа: могут ли они быстро доставить запасные части, чтобы предотвратить длительные простои предприятия?
Выбор идеального вентиляционного оборудования требует тщательного и методичного планирования. Вы должны отойти от основных спецификаций. Начните с точного определения сопротивления вашей системы, чтобы найти истинную аэродинамическую рабочую точку. Выберите физический форм-фактор, который сбалансирует потребности в воздушном потоке и ограничения в пространстве. Убедитесь, что ваше оборудование соответствует требованиям по защите окружающей среды, чтобы выдерживать суровые промышленные условия. Наконец, заранее спланируйте свою электрическую инфраструктуру, чтобы в полной мере воспользоваться преимуществами встроенного цифрового управления.
Не завершайте проект вашей системы, основываясь на догадках. Мы настоятельно рекомендуем вам проконсультироваться со специалистом по вентиляции. Прежде чем совершать покупку, запросите программное обеспечение для выбора конкретного производителя для цифрового моделирования точных рабочих мест и условий эксплуатации. Тщательное предварительное проектирование гарантирует оптимальный воздушный поток, снижает затраты на техническое обслуживание и обеспечивает плавную интеграцию объекта.
О: Да, но это не прямая замена провода на провод. Вы должны удалить все существующие внешние частотно-регулируемые приводы из электрической линии. Вы подаете постоянное электропитание на новый двигатель и прокладываете полностью отдельную низковольтную проводку управления для регулировки скорости. Также часто требуются физические переходные пластины.
О: Нет. Коммутация и регулировка скорости встроены непосредственно в двигатель. Внутренняя электроника преобразует входной переменный ток в постоянный и модулирует скорость двигателя. Добавление внешнего VFD приведет к повреждению внутреннего электронного контроллера.
О: Хотя металлические крыльчатки легко выдерживают сильные температуры, встроенная электроника чувствительна. Большинство стандартных устройств ограничивают рабочую температуру окружающей среды от 50°C до 60°C. Для применений с более высокими температурами необходимо использовать выносную электронику или специальное активное охлаждение.
О: Они работают исключительно хорошо, если указаны правильно. Вы должны потребовать соответствующий уровень защиты от проникновения. Используйте IP55 для сильной пыли и IP68 для условий с жесткой промывкой. Вам также следует убедиться, что внутренняя электроника имеет прочное защитное покрытие для блокировки конденсации и химических паров.
