Переход от аналогового управления (0–10 В/ШИМ) к цифровой связи в системах отопления, вентиляции и кондиционирования больше не является обязательным для современных «умных» зданий. Менеджеры объектов сталкиваются с острой необходимостью оптимизировать использование энергии и поддерживать чистое качество воздуха в помещениях. Вы больше не можете полагаться на слепые односторонние сигналы для управления сложными средами. Интеллектуальная вентиляция требует непрерывного двунаправленного потока данных. Вам нужно больше, чем просто команды скорости. Ваша система должна обрабатывать отчеты о неисправностях в режиме реального времени, обратную связь по частоте вращения и подробные показатели энергопотребления.
Использование ЕС-вентилятора RS485 позволяет создавать масштабируемые системы управления вентиляцией с сенсорным управлением. Он действует как цифровая основа гибкой автоматизации зданий. Однако для достижения полной окупаемости инвестиций требуется пристальное внимание к деталям. Вы должны тщательно управлять интеграцией протоколов, сопоставлением регистров временного хранения и топологией сети. В этом руководстве рассматриваются важные шаги реализации, необходимые для достижения успеха. Вы узнаете, как эффективно объединить механическое движение воздуха и цифровой интеллект здания.
Операторы зданий постоянно ищут способы улучшить характеристики систем отопления, вентиляции и кондиционирования воздуха, одновременно снижая эксплуатационные трудности. Переход на цифровую связь обеспечивает надежную основу для автоматизированного управления зданиями.
Устаревшие аналоговые системы, использующие сигналы 0–10 В, страдают от присущих им физических ограничений. Вы часто будете испытывать падение напряжения на длинных кабелях. Контроллер может отправлять сигнал 10 В, но вентилятор получает только 8,5 В из-за сопротивления линии. Это приводит к недостаточной вентиляции. Более того, аналоговое управление принципиально однонаправлено. Вы управляете системой вслепую. Главный контроллер отправляет команду скорости, но не получает подтверждения. Он не может проверить, вращается ли вентилятор, заглох или поврежден. Отсутствие диагностических возможностей вынуждает бригады технического обслуживания занимать реактивную позицию.
Цифровая связь превращает вентиляторы из простых механических компонентов в интеллектуальные сетевые узлы.
Прогнозируемое обслуживание: менеджеры объектов получают беспрецедентный доступ к внутренним данным двигателя. Сеть RS485 передает в режиме реального времени рабочие температуры, совокупные часы работы и предупреждения о блокировке ротора. Вы можете постоянно отслеживать эти переменные. Такая прозрачность позволяет командам перейти от оперативного аварийного ремонта к плановому профилактическому обслуживанию. Вы можете заменить подшипники или устранить засоры до того, как катастрофический сбой нарушит работу здания.
Стоимость установки: Для аналоговых установок требуется отдельная проводка для каждого отдельного вентилятора. Это потребляет огромное количество меди и рабочей силы. Технология RS485 заменяет эти громоздкие аналоговые пакеты последовательной последовательной топологией. Вы прокладываете одну витую пару от одного вентилятора к другому. Это значительно снижает сложность проводки, перегруженность кабельных лотков и первоначальные затраты на установку.
Вы должны оценивать развертывание по четким операционным показателям. Успешная установка значительно снижает общее потребление энергии HVAC. Это достигается за счет точного согласования скорости вращения вентилятора с требованиями окружающей среды в режиме реального времени. Кроме того, высокооптимизированная цифровая установка должна поддерживать работоспособность коммуникационной шины на уровне 99,9%. Стабильность сигнала предотвращает неожиданные отключения системы и обеспечивает непрерывный климат-контроль.
Выбор правильного оборудования определяет долгосрочную стабильность вашей вентиляционной сети. Вы должны оценивать механическую эффективность наряду с цифровой зрелостью.

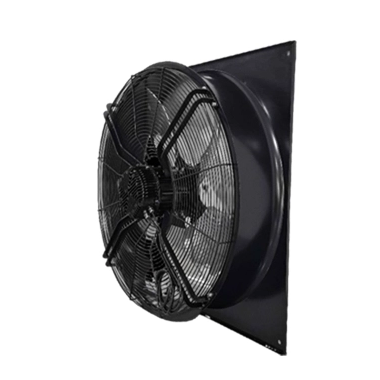

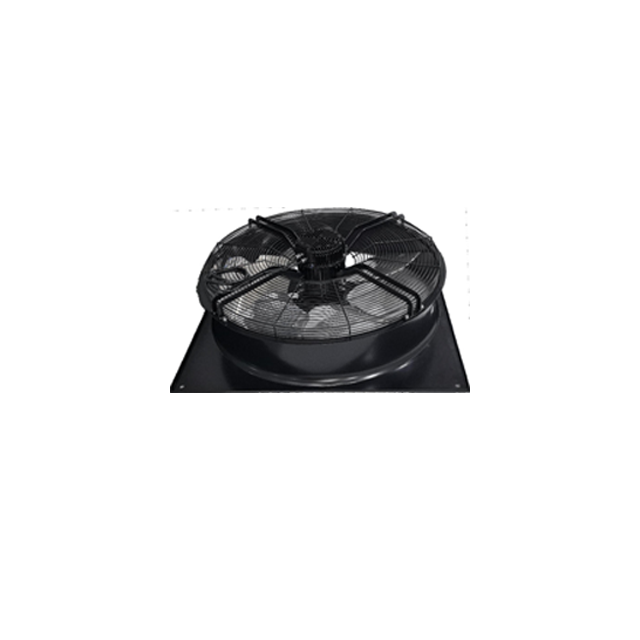

Цифровое управление мало что значит, если базовое оборудование тратит энергию. Ищите высокоэффективную коммутационную электронику, встроенную непосредственно в корпус двигателя. Вы также должны оценить оптимальную конструкцию лезвия для вашего конкретного применения. Например, выбор осевого EC-вентилятора имеет смысл при определенных требованиях к объему вытяжного или приточного воздуха, когда требования к статическому давлению умеренные. Всегда проверяйте диапазон рабочих температур встроенной электроники. Проверьте степень защиты IP, чтобы убедиться, что вентилятор выдерживает пыль и влагу в жестких технических помещениях.
Внутренняя плата связи служит мозгом вентилятора.
Соответствие Modbus RTU: убедитесь, что вентилятор использует стандартный протокол Modbus RTU. Избегайте проприетарных протоколов RS485 с обратной связью. Закрытые системы привязывают вас к единой экосистеме производителя. Стандарт Modbus RTU гарантирует совместимость различных платформ BMS и контроллеров сторонних производителей.
Прозрачность карты реестра: надежный поставщик предоставит четкую, стандартизированную карту регистра хранения. В этой документации подробно описано, как взаимодействовать с устройством. В нем должны быть четко указаны все адреса, статус чтения/записи и тип данных. Плохая документация приводит к бесконечным задержкам ввода в эксплуатацию.
Типичная структура регистра хранения данных Modbus
| Адрес регистра | Функция Описание | Возможности чтения/записи | Диапазон/тип данных |
|---|---|---|---|
| 40001 | Настройка целевой скорости вентилятора | Чтение/запись | 0–10000 (0–100%) |
| 40002 | Фактическая обратная связь по числу оборотов в минуту | Только чтение | 0 – максимальная частота вращения |
| 40003 | Внутренняя температура двигателя | Только чтение | Градусы Цельсия (INT16) |
| 40004 | Статус кода неисправности | Только чтение | 0 = нормально, 1+ = коды ошибок |
Сбои в работе сети случаются. Обрыв кабеля или неисправный главный контроллер могут мгновенно привести к потере сигнала RS485. Оцените поведение вентилятора по умолчанию при потере связи. Хорошо спроектированный цифровой вентилятор позволяет запрограммировать отказоустойчивое состояние. Он может поддерживать последнюю известную скорость, чтобы предотвратить внезапные падения давления. В качестве альтернативы вы можете настроить ее на снижение до 0 % или повышение до заданной безопасной скорости (например, 50 %), чтобы гарантировать минимальную вентиляцию. Эта функция имеет решающее значение для соблюдения требований безопасности в лабораториях и промышленных объектах.
Сеть RS485 полностью раскрывает свой потенциал при интеграции с интеллектуальными датчиками окружающей среды. Эта синергия создает автоматизированную, саморегулирующуюся климатическую экосистему.
Современные строительные стандарты делают упор на вентиляцию, управляемую по потребности (DCV). Эта стратегия снижает потери энергии за счет вентиляции помещений исключительно на основе фактической занятости и качества воздуха. Это достигается путем сопоставления кривых скорости вращения вентилятора с входными данными в реальном времени от внешних интеллектуальных контроллеров. Эти контроллеры постоянно контролируют уровни CO2, PM2,5 и ЛОС.
Логический поток работает в непрерывном автоматизированном цикле:
Эта система с замкнутым контуром гарантирует, что вентилятор никогда не вращается быстрее, чем необходимо. Он сокращает потребление энергии в часы непиковой нагрузки и активно удаляет загрязняющие вещества во время пикового использования.
Многие современные умные здания полагаются на беспроводную облачную инфраструктуру. Вы должны соединить эти современные беспроводные протоколы с надежными проводными сетями. Современные периферийные контроллеры выступают здесь в качестве важных шлюзов. Они преобразуют команды облачного Wi-Fi или мобильного приложения в локализованные сигналы RS485 для фан-сети. Например, менеджер объекта может удаленно корректировать заданные значения через приложение с поддержкой Tuya. Облачный сервер проверяет локальный шлюз через Wi-Fi. Шлюз мгновенно преобразует этот пакет в команду Modbus RTU. Он передает команду по проводу RS485 на определенный адрес вентилятора. Эта гибридная архитектура обеспечивает удобство использования облака без ущерба для локальной, аппаратной надежности.
Теоретическая цифровая архитектура часто сталкивается с суровой физической реальностью. Вы должны соблюдать строгие правила электрооборудования и сетей, чтобы предотвратить нестабильную связь.
Сети RS485 требуют строгого соблюдения шлейфовой маршрутизации. Вы должны подключить сеть последовательно от устройства A к устройству B, а затем к устройству C. Крайне важно избегать звездообразной или кольцевой топологии. Конфигурации «звезда» создают несколько ответвлений кабеля. Эти ветви вызывают отражение сигнала и несоответствие импеданса. Отраженные сигналы отражаются обратно по проводу и повреждают входящие пакеты данных. Это приводит к пропаданию команд и неустойчивому поведению вентиляторов.
Каждому узлу в сети Modbus требуется уникальный идентификатор. Во время подготовки к вводу в эксплуатацию необходимо назначить стандартный адрес в диапазоне от 1 до 247. Разрешение конфликтов представляет собой огромный технический риск. Если два вентилятора имеют общий адрес 15, главный контроллер не сможет расшифровать их ответы. Их пакеты данных будут конфликтовать на шине. Это создает нечитаемый шторм данных. Передовая практика требует создания подробной карты сети. Физически назначьте и задокументируйте все адреса на корпусе вентилятора, прежде чем устанавливать его на труднодоступных потолках.
Цифровые сигналы очень чувствительны к физическому ухудшению. Защита физического уровня не подлежит обсуждению для обеспечения бесперебойной работы системы.
Вы не можете купить цифровых фанатов с полки без тщательной проверки. Систематический подход к закупкам предотвращает дорогостоящие сбои в интеграции в дальнейшем.
Характеристики оборудования определяются вашей физической средой. Предназначено ли это развертывание для чувствительного чистого помещения, центра обработки данных с высокой плотностью размещения, модульной вентиляционной установки или общей коммерческой вентиляции? В средах с высокой плотностью населения требуются вентиляторы с высоким статическим давлением. Форм-фактор также имеет значение. Осевой вентилятор подходит для широких открытых вытяжных систем, а загнутая назад крыльчатка центробежного типа справляется с высоким сопротивлением фильтров HEPA.
Никогда не предполагайте функциональность Plug-and-Play. Вам необходимо перепроверить параметры связи вентилятора по умолчанию с существующим главным контроллером. Проверьте скорость передачи данных по умолчанию (обычно 9600 или 19200) и параметры четности (Нет, Четный или Нечетный). Несоответствие скорости передачи данных делает связь невозможной. Некоторые более дешевые вентиляторы блокируют свою скорость передачи данных, что вынуждает вас перепрограммировать всю BMS в соответствии с вентилятором. Всегда требуйте настраиваемые параметры связи.
Знания — ваша лучшая защита от узких мест в интеграции. Никогда не приобретайте вентилятор RS485, не ознакомившись предварительно с техническими данными и руководством по связи Modbus. Убедитесь, что поставщик предоставляет полную карту регистра хранения. Если производитель не решается поделиться своим руководством по протоколу, скорее всего, он использует запатентованную систему. Уходите от закрытых систем.
Крупномасштабное развертывание несет в себе огромный финансовый риск. Мы настоятельно рекомендуем сначала приобрести одно устройство и совместимый интеллектуальный контроллер. Выполните стендовое тестирование, чтобы проверить сетевые подтверждения и логику датчика. Убедитесь, что вентилятор плавно ускоряется при повышении уровня CO2. Проверьте, правильно ли срабатывают коды неисправностей при имитации блокировки ротора. Успешное пилотное тестирование подтверждает правильность вашей программной логики, прежде чем вы приступите к развертыванию на уровне всего предприятия.
Интеграция цифрового вентилятора RS485 устраняет критический разрыв между механическим движением воздуха и цифровым интеллектом здания. Это избавит вашу инфраструктуру от слепых и расточительных аналоговых систем. Вы получаете доступ к расширенной экономии энергии, точному контролю энергопотребления и превентивной диагностике. Менеджеры объектов наконец-то могут видеть, что именно происходит внутри их сетей отопления, вентиляции и кондиционирования, в режиме реального времени.
Хотя первоначальная стоимость оборудования может быть немного выше, чем у базовых аналоговых устройств, более широкая финансовая картина явно благоприятствует цифровому управлению. Значительное снижение сложности проводки снижает затраты на установку. В сочетании с экономией жизненного цикла за счет вентиляции по требованию и профилактического обслуживания цифровой подход обеспечивает быстрый и комплексный возврат инвестиций.
Ваш следующий действенный шаг — проконсультироваться напрямую с сертифицированным инженером по вентиляции. Попросите их просмотреть конкретную архитектуру Modbus вашего объекта. Затем вам следует запросить подробную кривую выбора вентилятора, точно соответствующую требуемой рабочей точке, чтобы обеспечить максимальную аэродинамическую эффективность.
О: В идеальных условиях при правильном экранированном кабеле и терминальной заделке сеть RS485 может достигать длины до 1200 метров (4000 футов). Однако скорость передачи данных и электромагнитные помехи окружающей среды могут снизить этот практический предел. Более низкие скорости передачи данных обычно позволяют использовать более длинные кабели.
О: Вентилятор 0–10 В получает односторонний аналоговый сигнал напряжения, определяющий скорость. Вентилятор RS485 использует цифровой протокол (обычно Modbus) для двусторонней связи, что позволяет ему получать команды скорости и отправлять обратно такие данные, как частота вращения, энергопотребление и коды ошибок.
А: Да. Каждому вентилятору присвоен уникальный адрес Modbus (обычно от 1 до 247). Главный контроллер может отправлять определенные команды отдельным вентиляторам или транслировать команды всем вентиляторам в последовательной сети.
О: Вам необходимо ведущее устройство, поддерживающее связь Modbus RTU через RS485. Это может быть специальный интеллектуальный контроллер вентиляции, ПЛК или централизованная система управления зданием (BMS).
