Современные системы вентиляции полагаются на точность и адаптируемость. Вам необходимо оборудование для обеспечения точного расхода воздуха по требованию без потерь энергии. с напряжением 0–10 В EC-вентилятор достигает этого, обеспечивая плавную регулировку скорости с помощью простого аналогового сигнала.
Промышленность в значительной степени отошла от неэффективных асинхронных двигателей переменного тока. Сегодня профессионалы отдают предпочтение технологии электронной коммутации (EC) для строгого управления воздушным потоком. Однако установка этих двигателей часто представляет собой серьезную проблему. Интеграторам необходимо преодолеть разрыв между выбором оборудования, совместимостью контроллеров и безопасной электрической реализацией. Это применимо к сетям коммерческих зданий и локализованным установкам «умного дома».
В этом руководстве мы исследуем механические принципы аналогового управления вентилятором. Вы узнаете, как оценить совместимость стока и источника, чтобы избежать повреждения материнской платы. Мы также рассмотрим критические реалии проводки. Это гарантирует, что вы сможете безопасно и эффективно развернуть систему вентиляции.
Линейное управление: управляющие входы 0–10 В напрямую определяют частоту вращения двигателя, пропорционально масштабируя воздушный поток от 0 % (или минимальной скорости) до 100 % производительности в зависимости от напряжения.
Гибкость интеграции: EC-вентилятор с регулируемой скоростью принимает стандартизированные сигналы 0–10 В, что делает его изначально совместимым с коммерческими системами управления зданием (BMS), устройствами MVHR и реле IoT для умного дома (например, Z-Wave, Zigbee).
Риски реализации: Успешное развертывание требует строгого внимания к электрической изоляции между питанием от сети и низковольтной цепью управления, а также согласованию импеданса контроллера с двигателем вентилятора.

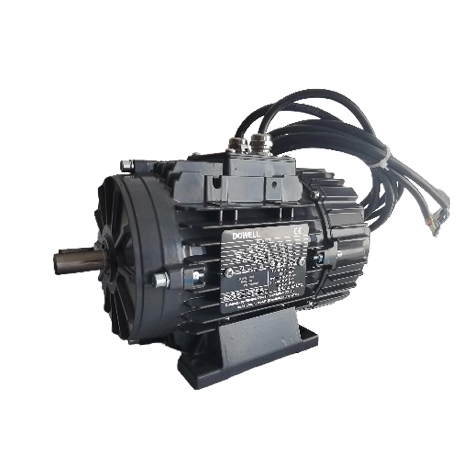

ЕС-двигатель сочетает в себе лучшие элементы технологий переменного и постоянного тока. Вы снабжаете двигатель стандартной сетью переменного тока. Внутри корпуса двигателя внутренний выпрямитель преобразует переменный ток в постоянный. Затем встроенный микропроцессор управляет вращением двигателя. Эта материнская плата обеспечивает основу для точного управления.
Внутренний микропроцессор считывает отдельный низковольтный аналоговый сигнал постоянного тока. Этот сигнал находится в диапазоне от 0 до 10 вольт. Логическая плата преобразует это входящее напряжение в определенную скорость вращения. Если вы подаете напряжение 5 В на схему управления, микропроцессор настраивает двигатель на работу со скоростью примерно 50% от его максимального числа оборотов в минуту. Этот прямой перевод обеспечивает очень предсказуемую регулировку воздушного потока.
Поскольку материнская плата берет на себя всю тяжелую работу, вы получаете детальный контроль над системой вентиляции. Микропроцессор постоянно контролирует положение ротора. Он регулирует подачу мощности для поддержания требуемой частоты вращения, даже если статическое давление незначительно меняется в воздуховоде.
Не все аналоговые вентиляторы ведут себя одинаково в диапазоне самых низких напряжений. Вы должны понимать предположения производителя относительно зон нечувствительности. Зона нечувствительности представляет собой определенный диапазон напряжения, в котором двигатель не предпринимает никаких новых действий.
Многие системы используют логику управления 1–10 В. В этих конфигурациях любое напряжение между 0 В и 1 В действует как выключенное состояние или состояние ожидания. Мотор не будет вращаться. Как только сигнал пересекает порог 1 В, вентилятор включается на минимальной рабочей скорости. Когда вы увеличиваете сигнал до 10 В, частота вращения пропорционально увеличивается до максимального предела.
Другие настройки поддерживают строгую логику 0–10 В. Они могут интерпретировать 0 В как команду на работу на минимальной скорости холостого хода, установленной на заводе, а не на полное отключение. Всегда сверяйтесь с техническими данными конкретного двигателя, чтобы понять, как он обрабатывает сигналы ниже 1 В.
Таблица преобразования стандартного напряжения
Управляющее напряжение (В постоянного тока) | Ожидаемое поведение двигателя | Оценка выходного воздушного потока |
|---|---|---|
0,0 В–1,0 В | Режим ожидания/двигатель выключен (мертвая зона) | 0% |
2,0 В | Минимальная активная ротация | ~20% |
5,0 В | Среднее вращение | ~50% |
8,0 В | Высокоскоростное вращение | ~80% |
10,0 В | Максимальное номинальное вращение | 100% |
Вы можете задаться вопросом, почему мы предпочитаем аналоговые сигналы 0–10 В другим методам управления. Традиционное регулирование яркости с отсечкой фазы переменного тока, часто называемое симисторным управлением, хорошо работает для ламп накаливания. Однако это серьезно повреждает ЕС-двигатели. Диммеры Triac прерывают форму сигнала переменного тока для снижения мощности. Такая нерегулярная подача питания приводит к перегреву, сильному гудению двигателя и быстрому отказу электроники внутри материнской платы EC.
Широтно-импульсная модуляция (ШИМ) предлагает безопасную альтернативу, но она усложняет работу. ШИМ требует, чтобы контроллер генерировал высокочастотный прямоугольный сигнал. Многие стандартные контроллеры коммерческих зданий не имеют встроенного вывода ШИМ. Стандарт 0–10 В стал наиболее надежным и универсально поддерживаемым методом малошумного и высокоэффективного регулирования в отрасли отопления, вентиляции и кондиционирования воздуха.
Современные конструкции зданий требуют динамического управления воздушными потоками. EC-вентилятор с регулируемой скоростью отлично подходит для помещений, где потребность в вентиляции колеблется в течение дня. Автоматически регулируя скорость, вы улучшаете качество воздуха в помещении и одновременно снижаете акустический шум.
Коммерческие установки кондиционирования воздуха (AHU) во многом полагаются на точный контроль давления и объема. Вы можете интегрировать аналоговые ЕС-вентиляторы непосредственно в эти массивные системы. Система управления зданием (BMS) выдает сигнал 0–10 В в зависимости от графика занятости здания.
Системы механической вентиляции с рекуперацией тепла (MVHR) также используют эту технологию. Установки MVHR извлекают застоявшийся воздух из помещения и всасывают свежий наружный воздух. Оба потока они пропускают через теплообменник. Датчики окружающей среды 0–10 В можно подключить непосредственно к контроллерам вентиляторов. Общие реализации включают в себя:
Датчики CO2. Когда конференц-залы заполняются людьми, уровень CO2 повышается. Датчик увеличивает выходное напряжение. Вентилятор автоматически увеличивает скорость, чтобы подавать больше свежего воздуха.
Датчики влажности. В коммерческих ванных комнатах или промышленных кухнях повышение влажности вызывает более высокое управляющее напряжение. Вентилятор быстро очищает влажный воздух.
Датчики температуры. В серверных помещениях действуют строгие температурные ограничения. Поскольку оборудование генерирует тепло, аналоговый сигнал увеличивает скорость вращения вентилятора для поддержания безопасной рабочей температуры.
Бытовым пользователям все чаще требуется вентиляция коммерческого уровня. Энтузиасты интегрируют эти продвинутые вентиляторы в интеллектуальные среды, такие как Hubitat или Home Assistant. Это позволяет писать сложные логические правила. Например, вы можете запрограммировать вентилятор на работу на скорости 20% в ночное время для бесшумной циркуляции воздуха.
Когда приготовление пищи или принятие душа вызывают оповещение о качестве воздуха в помещении, интеллектуальный хаб отправляет команду на усиление вентиляции. Система автоматически увеличивает мощность вентилятора до 80%. Как только качество воздуха нормализуется, система снова снижает скорость. Это создает по-настоящему автоматизированную среду, контролируемую по требованию.
Интеграция интеллектуального концентратора с аналоговым вентилятором требует специального аппаратного моста. Смарт-концентраторы обмениваются данными через цифровые протоколы, такие как Zigbee или Z-Wave. Вентилятору требуется физическое напряжение постоянного тока. Чтобы устранить этот разрыв, вам необходимо использовать специализированные реле IoT или интеллектуальные диммеры.
Модули таких брендов, как Shelly или Zooz, выступают идеальными посредниками. Вы подключаете модуль к клеммам управления вентилятором. Интеллектуальный хаб отправляет на модуль цифровую команду Z-Wave. Затем модуль выводит на двигатель соответствующий аналоговый сигнал 0–10 В. Такое бесшовное соединение устройств открывает безграничные возможности автоматизации без ущерба для внутренней электроники двигателя.
Выбор подходящего оборудования управления выходит за рамки подбора вилок. Вы должны оценить основные электрические характеристики как двигателя, так и контроллера. Невыполнение проверки этих деталей приводит к неустойчивому поведению вентилятора или полному сбою управления.
Вы должны понимать электрическое различие между погружением и источником. Это определяет, какое устройство обеспечивает фактическое управляющее напряжение постоянного тока.
При установке источника питания с вентилятором материнская плата вентилятора генерирует собственное опорное напряжение 10 В. Он выводит это напряжение через специальный провод. Внешний контроллер действует пассивно. Он просто сопротивляется или «понижает» это напряжение, чтобы снизить его до желаемого уровня, прежде чем вернуть его вентилятору. Здесь отлично подойдет простой ручной настенный потенциометр.
В установке с тонущим вентилятором вентилятор не генерирует управляющее напряжение. Он ожидает, пока внешнее устройство подаст сигнал. Контроллер должен быть «активным». Он должен генерировать сигнал 0–10 В и подавать его на входные клеммы вентилятора. Если вы соедините пассивный потенциометр с тонущим вентилятором, вентилятор никогда не будет вращаться, поскольку в контуре управления отсутствует напряжение.
Сравнительная таблица сигналов контроллера
Характеристики системы | Активный контроллер источников | Пассивный погружающийся контроллер |
|---|---|---|
Происхождение напряжения | Контроллер генерирует напряжение 0–10 В. | Вентилятор обеспечивает опорное напряжение 10 В. |
Тип компонента | Интеллектуальные диммеры, аналоговые выходы BMS | Ручные поворотные потенциометры |
Совместимость вентиляторов | Требуется вход «тонущего» вентилятора. | Требуется выходной вентилятор «источника» |
Сложность | Требуется внешний источник питания постоянного тока | Простая двухпроводная петля сопротивления. |
Выбор контроллера определяет удобство использования. Ручные настенные потенциометры 0–10 В отличаются простотой использования. Они не требуют программирования. Вы просто поворачиваете диск, чтобы отрегулировать поток воздуха. Они исключительно хорошо работают в мастерских или в основных промышленных условиях.
Цифровые выходы BMS обеспечивают централизованное управление большими зданиями. Менеджер объекта может контролировать и регулировать работу сотен вентиляторов с единой панели управления. Интеллектуальные диммеры предлагают локализованное цифровое управление. Они выглядят как стандартные выключатели света, но содержат микропроцессоры для выдачи точных аналоговых напряжений. Они устраняют разрыв между удобством ручного управления и интеллектуальной автоматизацией.
Вы должны сравнить входное сопротивление вентилятора с выходной мощностью контроллера. Импеданс измеряет электрическое сопротивление. Если контроллер пытается одновременно управлять несколькими EC-вентиляторами, общее сопротивление падает.
Если сопротивление упадет слишком низко, контроллер не сможет поддерживать истинный выходной сигнал 10 В. Сигнал может превышать 7 В из-за падения напряжения. В результате ваши вентиляторы никогда не достигнут полной скорости. Всегда проверяйте, сколько миллиампер (мА) может подавать контроллер и сколько мА потребляет каждый вентилятор в своей цепи управления.
Физическая установка представляет серьезный риск при неправильном управлении. Неправильное подключение проводов может вывести из строя дорогостоящее оборудование за миллисекунды. Вы должны соблюдать строгие протоколы проводки.
При подключении систем вентиляции вы сталкиваетесь с суровой правдой. Необходимо строго изолировать сетевое питание (120 В/240 В переменного тока) от линий управления постоянным током 0–10 В. Гальваническая развязка предотвращает попадание опасного высокого напряжения в низковольтные цепи.
Некоторые дешевые несертифицированные контроллеры не обеспечивают должной изоляции. В случае возникновения неисправности переменное напряжение может пройти по проводам управления постоянным током непосредственно в микропроцессор вентилятора. Это мгновенно перегорает материнскую плату. Всегда проверяйте, что выбранный вами контроллер имеет настоящую оптическую или гальваническую развязку между реле переключения сети и клеммами аналогового выхода.
Аналоговые сигналы очень чувствительны к электромагнитным помехам (EMI). Промышленная среда генерирует огромные магнитные поля. Если вы проложите низковольтный провод управления параллельно мощным силовым кабелям переменного тока, кабели переменного тока наведут посторонние напряжения в линии постоянного тока.
Эти помехи вызывают неустойчивую скорость вращения вентилятора. Микропроцессор может интерпретировать наведенный электрический шум как команду произвольного ускорения или замедления. Чтобы предотвратить это, мы настоятельно рекомендуем использовать экранированную витую пару для всех линий 0–10 В. Вы также должны заземлить экран только с одного конца. Кроме того, избегайте прокладки кабелей управления и сетевых кабелей в одном кабелепроводе, особенно при длинных кабелях.
Мы должны явно развенчать наиболее распространенную ошибку установки. Для ЕС-двигателя нельзя использовать стандартный диммер освещения. Стандартные диммеры изменяют напряжение сети переменного тока, прерывая синусоидальную волну.
ЕС-вентиляторам постоянно требуется бесперебойное и чистое питание переменного тока для работы внутренней электроники. Вы модулируете скорость исключительно через отдельный низковольтный провод управления. Подключение диммера с отсечкой фазы переменного тока к сетевому входу ЕС-двигателя приведет к повреждению внутреннего выпрямителя и аннулированию гарантии. Всегда убедитесь, что вы модулируете сигнал 0–10 В, а не основной источник питания.
Выбор правильного оборудования требует методического подхода. При интеграции специализированного оборудования нельзя полагаться на догадки. Прежде чем принимать решения о закупках, создайте четкую систему оценки.
Создайте строгий контрольный список, основанный на физических требованиях вашей среды. Прежде чем присматриваться к электронике, необходимо оценить механические возможности вентилятора.
Объем воздушного потока: Рассчитайте необходимый объем в CFM (кубических футах в минуту) или м³/ч. Убедитесь, что вентилятор может удовлетворить это требование при максимальном напряжении 10 В.
Статическое давление: воздуховоды, фильтры и изгибы создают сопротивление. Проверьте кривую давления вентилятора, чтобы убедиться, что он пропускает достаточно воздуха через воздуховоды, расположенные в вашей конкретной схеме.
Степень защиты IP: оцените среду установки. Если вентилятор установлен на открытом воздухе или во влажном помещении, вам необходим класс защиты IP55 или выше, чтобы защитить электронику от попадания воды и пыли.
Убедитесь, что выбранный вами протокол общего доступа к вентиляторам совместим с существующей инфраструктурой. Некоторые вентиляторы принимают только сигналы ШИМ и требуют стороннего преобразователя ШИМ-аналог для считывания входного сигнала 0–10 В. Это добавляет ненужные точки отказа.
Ищите двигатели, которые изначально поддерживают аналоговые входы 0–10 В. Проверьте, требуется ли вентилятору контроллер источника или потребителя, и сопоставьте его с возможностями вашей BMS или модуля умного дома. Согласованная экосистема гарантирует плавный ввод в эксплуатацию.
Никогда не идите на компромисс в отношении сертификации оборудования. Выбирайте оборудование с признанными региональными знаками безопасности. В Европе убедитесь, что устройство имеет подлинную маркировку CE. В Северной Америке ищите списки UL или ETL.
Эти сертификаты подтверждают, что производитель внедрил надлежащие меры электробезопасности, включая огнестойкие материалы и безопасные изолирующие барьеры. Соблюдение норм коммерческого или жилого строительства защищает вашу собственность и гарантирует, что установка пройдет муниципальные проверки.
Развертывание системы вентиляции с аналоговым управлением значительно улучшает управление окружающей средой. Обеспечивая точный поток воздуха, пропорциональный простому напряжению постоянного тока, вы оптимизируете потребление энергии и поддерживаете превосходное качество воздуха в помещении. Эта технология обеспечивает беспрецедентную гибкость коммерческих сетей и интеллектуальных жилых платформ.
Однако успешная интеграция полностью зависит от тщательного планирования. Вы должны согласовать импеданс контроллера, проверить требования к потреблению или источнику и обеспечить строгую гальваническую развязку во время подключения. Пренебрежение этими шагами может привести к выходу оборудования из строя и снижению его производительности.
Примите меры перед началом следующей установки. Всегда берите с собой листы технических данных как для вашего вентилятора, так и для предполагаемого контроллера. Проверьте их электрическую совместимость, спланируйте изолированные маршруты кабелей и убедитесь, что ваша система соответствует местным стандартам безопасности. Правильная подготовка гарантирует безупречную и высокоэффективную установку вентиляции.
О: Нет. Стандартные диммеры освещения изменяют напряжение сети переменного тока, прерывая волну мощности. ЕС-вентиляторам требуется бесперебойное питание от сети переменного тока для работы внутренней электроники. Необходимо использовать специальный контроллер 0–10 В, подключенный к отдельным низковольтным сигнальным проводам.
О: Это зависит от прошивки конкретного вентилятора. Некоторые модели полностью отключаются, когда сигнал попадает в зону нечувствительности 0–1 В. Другие модели по умолчанию используют минимальную базовую скорость холостого хода (например, 10 % об/мин) для непрерывной вентиляции, если только вы не отключите питание переменного тока с помощью реле.
A: Падение напряжения ограничивает длину кабеля. Для базовых установок длина менее 30 метров обычно хорошо работает при использовании стандартного провода 18 AWG. На больших расстояниях сопротивление приводит к ухудшению сигнала 10 В, что снижает максимальную скорость вращения вентилятора. Используйте более толстые провода, экранированные кабели или усилители сигнала для длительных пробегов.
