Facilitair managers en ingenieurs worden tijdens HVAC-upgrades vaak geconfronteerd met een cruciaal kruispunt. Ze vragen zich af of het upgraden naar een elektronisch gecommuteerde motor de aanschaf van een Variable Frequency Drive (VFD) vereist. U wilt een naadloze snelheidsregeling. Je zou kunnen aannemen dat standaard industriële regels van toepassing zijn.
Het directe antwoord is nee. Een elektronisch gecommuteerde motor beschikt inherent over een ingebouwde elektronische controller. Er is geen externe VFD vereist. Bovendien zijn deze twee technologieën functioneel onverenigbaar. Je kunt ze niet met elkaar verbinden.
Deze realiteit verschuift de discussie naar een bottom-of-funnel-evaluatie. Omdat u geen VFD nodig heeft, verandert de echte technische beslissing. U moet beslissen of u een volledig geïntegreerd, modern elektronisch systeem wilt specificeren. Als alternatief geeft u misschien de voorkeur aan een traditionele AC-inductieopstelling in combinatie met een externe schijf. Laten we de technische realiteit verkennen om uw keuze te begeleiden.
EC-motoren maken gebruik van ingebouwde AC-naar-DC-rectificatie en microprocessors voor snelheidsregeling, waardoor er geen externe VFD nodig is.
Hoewel EC-systemen een zeer compacte voetafdruk bieden en het efficiëntieverlies van 5-7% dat typisch is voor VFD's elimineren, is hun totale levensduur (MTBF) over het algemeen korter dan die van modulaire VFD-opstellingen.
EC-motoren handhaven vrijwel vlakke efficiëntiecurven bij deellast zonder de risico's van oververhitting bij lage snelheden die gepaard gaan met AC-inductiemotoren.
Systeemintegrators moeten rekening houden met verborgen implementatierealiteiten bij EC-systemen, met name hogere harmonische vervorming en ongeschiktheid voor riemaangedreven toepassingen.
Inzicht in het fundamentele stroompad maakt duidelijk waarom externe schijven niet nodig zijn. De twee technologieën verwerken wisselstroom totaal verschillend.
Een externe frequentieomvormer maakt gebruik van een AC-DC-AC-conversiecyclus. Het neemt binnenkomende wisselstroomvoeding op en zet deze om in gelijkstroom. Vervolgens gebruikt het een omvormer om deze gelijkstroom weer om te zetten in wisselstroom. Door de uitgangsfrequentie te wijzigen, regelt hij de snelheid van een standaard inductiemotor.

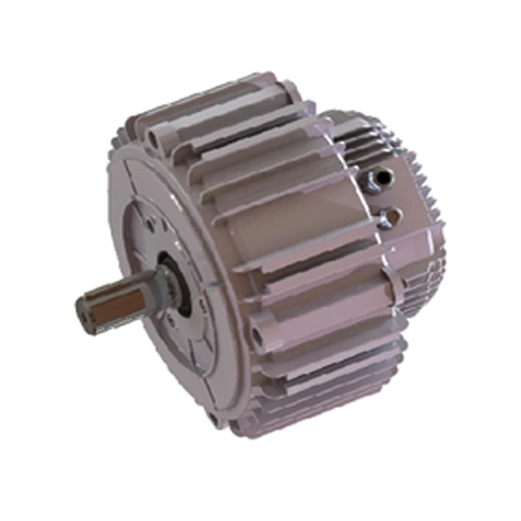

Een elektronisch gecommuteerd systeem werkt anders. Het fungeert in wezen als een borstelloze DC-eenheid met een geïntegreerde omvormer. Het maakt gebruik van een AC-DC-pad. De ingebouwde controller neemt de AC-lijnspanning op en gelijkricht deze rechtstreeks naar DC. Het varieert de spanningsamplitude om de rotorsnelheid te moduleren.
Het toevoegen van een externe schijf aan deze architectuur is elektrisch redundant. De interne circuits beheren de stroomconversie al. Als u probeert wisselstroom met variabele frequentie in een elektronisch commutatiecircuit te voeren, zal dit onmiddellijke fouten veroorzaken. Het zou zelfs de elektronica aan boord kunnen vernietigen.
Je kunt van nature met snelheidsmodulatie omgaan. U sluit eenvoudigweg een 0-10V-, PWM- of 4-20mA-stuursignaal rechtstreeks aan op de ingebouwde microprocessor. De geïntegreerde unit interpreteert dit signaal en past het toerental perfect aan.
U moet de belangrijkste technische variaties evalueren voordat u apparatuur voor commerciële omgevingen specificeert. Deze verschillen bepalen het energieverbruik, de thermische profielen en de ruimtelijke vereisten.
Traditionele inductieontwerpen zijn voor hun werking afhankelijk van elektromagnetisme. De stator moet energie uit het elektriciteitsnet halen om een magnetisch veld in de rotor op te wekken. Dit inductieproces veroorzaakt een inherent energieverlies. Dit noemen we slippen.
Elektronisch gecommuteerde ontwerpen lossen dit natuurkundige probleem op. Ze gebruiken permanente magneetrotoren. De permanente magneten zorgen voor een constant magnetisch veld. Het systeem vereist geen elektrische energie om magnetisme in de rotor te induceren. Deze fundamentele ontwerpverandering elimineert slip volledig. Het resulteert in een aanzienlijk hogere basisefficiëntie.
Het laten draaien van apparatuur in deellast brengt grote prestatieverschillen tussen de twee technologieën aan het licht.
Traditionele opstellingen verlagen de frequentie om te vertragen. Deze vermindering van de stroomverandering (dI/dt) verzwakt het koppel. Het zorgt er ook voor dat inductiespoelen bij lage snelheden meer stroom trekken. Deze overtollige stroom genereert enorme hitte. Als het toerental te laag wordt, kan de koelventilator deze warmte niet afvoeren. De wikkelingen smelten uiteindelijk.
Vergelijk dit gedrag met een ec ventilatormotor . Het blinkt uit in diepe turndown-ratio's. Het permanente magneetontwerp zorgt voor een stabiel koppel over het gehele snelheidsbereik. De ingebouwde elektronica moduleert de spanning zonder overmatige thermische stress te veroorzaken. U krijgt een betrouwbare werking op lage snelheid zonder risico op oververhitting.
Ruimtebeperkingen dicteren vaak apparatuurkeuzes in mechanische ruimtes. Geïntegreerde systemen bieden een duidelijk ruimtelijk voordeel.
Veel elektronische ontwerpen maken gebruik van een externe rotorconfiguratie. De rotor draait buiten de stator. Hierdoor kunnen fabrikanten ventilatorwaaiers rechtstreeks op de draaiende rotor monteren. Het elimineert de noodzaak van een uitgaande as. Het resultaat is een zeer compacte 'plug fan'-module.
Traditionele opstellingen vereisen een omvangrijke lay-out. Voor de zware inductie-unit heb je vloerruimte nodig. U hebt ook speciale ruimte op de muur nodig voor het paneel van de externe schijf. Er moet dikke, afgeschermde bedrading tussen zitten.
Geen enkele technologie lost elke technische uitdaging perfect op. U moet een lange levensduur en schaalbaarheid afwegen tegen efficiëntie en omvang.
We moeten de realistische levensduurkloof tussen deze oplossingen aanpakken. Traditionele externe aandrijvingen werken in schone, klimaatgestuurde elektrische kasten. Industriële VFD's hebben vaak een MTBF van maximaal 30 jaar.
Geïntegreerde elektronica wordt geconfronteerd met een hardere realiteit. De controller zit direct op de behuizing. Het wordt voortdurend blootgesteld aan thermische cycli. Het absorbeert operationele trillingen. Vanwege deze vijandige omgeving hebben geïntegreerde eenheden doorgaans een MTBF van 4,5 tot 10 jaar.
Uw onderhoudsrealiteit verandert dramatisch, afhankelijk van uw keuze. Traditionele opstellingen zijn modulair. Als een externe schijf defect raakt, vervangt u de schijf. Als een lager vastloopt, vervang je het lager. Je gooit nooit de functionele helft van het systeem weg.
Geïntegreerde systemen zijn monolithische structuren. Fabrikanten potten de elektronica in epoxy om te beschermen tegen vocht. Als een enkele condensator op de ingebouwde schijf defect raakt, kunt u deze niet repareren. U moet de gehele constructie losmaken en vervangen.
Schaalbaarheidsbeperkingen bepalen vaak de beslissing voor u. Geïntegreerde elektronica is zeer praktisch voor ventilatorarrays tot 10-15 pk per eenheid. Ze presteren briljant in schotten met meerdere ventilatoren.
Ze missen echter de schaalbaarheid van één eenheid met hoog vermogen. Als uw koeltoren één enkele krachtbron van 100 pk nodig heeft, moet u een traditionele inductieopstelling gebruiken in combinatie met een externe schijf.
Systeemvergelijkingstabel
Beoordelingsstatistiek |
Geïntegreerd elektronisch systeem |
Traditionele AC + VFD-opstelling |
|---|---|---|
Systeemarchitectuur |
Monolithisch (motor + controller gecombineerd) |
Modulair (afzonderlijk motor- en aandrijfpaneel) |
Verwachte MTBF |
4,5 tot 10 jaar |
Tot 30 jaar (voor de schijf) |
Thermisch risico bij lage snelheid |
Zeer laag (constant koppel) |
Hoog (vereist strikte minimumsnelheden) |
Maximale schaalbaarheid van HP |
Meestal beperkt tot 10-15 pk per eenheid |
Schaalt naar honderden pk's |
Reparatiestrategie |
Volledige vervanging van het apparaat |
Vervanging op componentniveau |
Ingenieurs specificeren vaak hoogefficiënte apparatuur zonder rekening te houden met de kwaliteit van het elektriciteitsnet. Dit toezicht brengt ernstige verborgen kosten met zich mee tijdens de inbedrijfstelling.
Harmonische vervorming blijft een cruciale technische blinde vlek. Standaard externe drives zijn voorzien van ingebouwde 6-pulsspectra. Ze bevatten meestal interne DC-smoorspoelen of 5% lijnreactoren. Deze componenten verzachten de huidige golfvorm.
Geïntegreerde systemen geven prioriteit aan een compact formaat. Ze verwijderen omvangrijke magnetische componenten. Vaak ontbreken er interne lijnreactoren. Bijgevolg is hun stroomverbruik in hoge mate niet-lineair.
Deze ontwerpkeuze kan ertoe leiden dat de huidige harmonischen (THDi) het dubbele zijn van die van een standaardaandrijving. Transformatoren voor oververhittingsvoorzieningen met hoge harmonischen. Ze struikelen willekeurig. U zult waarschijnlijk dure externe harmonische mitigatiefilters moeten installeren om te voldoen aan de IEEE 519-normen.
Beide technologieën genereren aanzienlijke elektrische ruis. Ze maken gebruik van snel schakelende bipolaire transistors met geïsoleerde poort (IGBT's). Deze componenten creëren hoogfrequente schakelruis, doorgaans tussen 10 kHz en 15 kHz.
Dit geluid plant zich voort langs elektriciteitsleidingen. Het kan gevoelige gebouwautomatiseringssensoren verstoren. Het kan interfereren met datacenternetwerken. Voor beide systemen is een goede afscherming verplicht. U moet symmetrische aardingstechnieken gebruiken. U moet communicatiekabels ver weg van elektriciteitskabels leggen.
Je moet weten waar je deze geïntegreerde eenheden NIET moet inzetten. Ze zijn voorzien van permanente magneetrotoren. Deze rotoren hebben een uitstekend loopkoppel, maar een notoir laag startkoppel.
Specificeer ze nooit voor riemaangedreven toepassingen. De losbreekwrijving van een zware V-riem vereist een enorme startstroom. Een geïntegreerd systeem zal waarschijnlijk tijdens het opstarten afslaan of een overbelastingsfout veroorzaken. Reserveer ze uitsluitend voor toepassingen met directe aandrijving.
Inkoopteams wijzen moderne upgrades vaak af op basis van sticker shock. Een goede Total Cost of Ownership (TCO)-berekening schetst een ander financieel beeld.
We moeten de mythe van onbetaalbare initiële kosten verdrijven. Als je een kale inductiemotor koopt, ziet deze er goedkoop uit. Maar u moet het totale pakket prijzen.
U moet de kosten van de inductie-unit erbij optellen. U voegt de externe schijf toe. Je voegt de afgeschermde kabel toe. U voegt de elektrische arbeid toe om het aandrijfpaneel te monteren. Wanneer u deze totale geïnstalleerde kosten vergelijkt, blijkt een geïntegreerd EC-motor ligt vaak binnen ±10% van een traditionele opstelling.
De echte financiële overwinning vindt plaats tijdens deellastbedrijf. HVAC-systemen draaien zelden op 100% capaciteit. Fan-affiniteitswetten dicteren het energieverbruik.
Door een geïntegreerde unit op 80% snelheid te laten draaien, wordt het benodigde vermogen aanzienlijk verlaagd. U kunt tot 50% energiebesparing realiseren. Deze enorme OpEx-reductie compenseert gemakkelijk eventuele initiële CapEx-premies.
Bovendien vermijdt u de negatieve gevolgen voor de systeemefficiëntie die externe schijven met zich meebrengen. Een VFD verliest doorgaans 5 à 7% van zijn energie door simpelweg AC naar DC en weer naar AC om te zetten. Geïntegreerde ontwerpen elimineren dit specifieke conversieverlies volledig.
Bouwvoorschriften leggen de verplichte efficiëntieminima voortdurend hoger. Organisaties als ASHRAE (Standard 90.1) en de International Energy Conservation Code (IECC) stellen strikte regels.
Ze vereisen nu extreme efficiëntieniveaus voor motoren met fractionele pk's. Traditionele inductie-units kunnen eenvoudigweg niet aan deze maatstaven voldoen. Dit maakt geïntegreerde permanente magneettechnologie de standaard keuze voor naleving bij commerciële HVAC-retrofits. Veel lokale nutsbedrijven bieden ook agressieve contante kortingen voor de installatie ervan, waardoor uw ROI nog verder wordt versneld.
Een elektronisch gecommuteerde motor heeft strikt genomen geen VFD nodig. Als u er één toevoegt, wordt een onmiddellijke storing van de apparatuur gegarandeerd. De keuze tussen een modern geïntegreerd systeem en een traditionele AC+VFD-opstelling vereist echter een berekende blik op de specifieke behoeften van uw instelling.
Gebruik de volgende shortlistlogica als leidraad voor uw inkoop:
Kies voor Integrated Electronic Systems voor compacte luchtbehandelingsunits. Ze domineren in ventilatorarrays met een laag vermogen. Gebruik ze voor toepassingen met directe aandrijving. Ze zijn onverslaanbaar als energie-efficiëntie bij deellast uw belangrijkste maatstaf is.
Kies voor traditionele AC- en VFD-systemen als u veel pk's nodig heeft. Gebruik ze in ruwe omgevingen waar u de elektronica in een cleanroom moet isoleren. Specificeer ze wanneer maximale MTBF en modulaire repareerbaarheid bedrijfskritisch zijn.
Geef prioriteit aan Harmonische Analyse voordat u een grootschalige upgrade uitvoert. Componenten met een hoog rendement kunnen oudere elektriciteitsnetwerken destabiliseren als ze niet worden gecontroleerd.
We moedigen u aan om uw huidige ventilatorarrays te controleren. Raadpleeg een technisch specialist om de exacte harmonische impact en TCO te berekenen voordat u de installatie achteraf uitvoert. Een datagestuurde aanpak garandeert tientallen jaren betrouwbaar en goedkoop gebruik.
A: Nee. De interne controller is essentieel voor het elektronisch omzetten van de AC-ingang naar de DC die nodig is voor de permanente magneten. Ze kunnen niet worden omzeild.
A: Technisch gezien zijn het borstelloze DC-motoren, maar ze zijn ontworpen om standaard AC-lijnspanning te accepteren, waardoor de kloof tussen AC-gemak en DC-efficiëntie wordt overbrugd.
A: Dit is een beperking op het gebied van de vloeistofdynamica, geen motorische beperking. Onder de 30% snelheid is de tipsnelheid van de ventilator meestal onvoldoende om de statische druk van het systeem te overwinnen en de lucht effectief te verplaatsen, waardoor lagere snelheden vrijwel nutteloos worden.
