Aantal keren bekeken: 0 Auteur: Site-editor Publicatietijd: 18-08-2026 Herkomst: Locatie
Bij het kiezen van een centrifugaalventilator draait het niet alleen om de luchtstroom. Motortechnologie kan het energieverbruik, de besturing, het geluid en de kosten veranderen. Een ec -centrifugaalventilator biedt een andere aanpak dan een traditionele AC-ventilator. In dit artikel leert u wat de belangrijkste verschillen zijn en wanneer elke optie zinvol is.
● Een EC-centrifugaalventilator maakt gebruik van een elektronisch gecommuteerde motor met permanente magneet. De ingebouwde elektronica regelt de werking en snelheid van de motor.
● Een traditionele centrifugaalventilator met wisselstroom maakt gewoonlijk gebruik van een inductiemotor. Het kan op een vaste snelheid werken of een externe VFD gebruiken voor variabele snelheidsregeling.
● EC-technologie is vaak efficiënter tijdens werking met variabele belasting, omdat de ventilatorsnelheid de werkelijke luchtstroomvraag nauwgezet kan volgen.
● Geïntegreerde snelheidsregeling kan het ontwerp van HVAC-apparatuur vereenvoudigen en de behoefte aan afzonderlijke regelcomponenten verminderen.
● EC-centrifugaalventilatoren kunnen signalen zoals 0–10V of communicatie-interfaces zoals RS485 ondersteunen, afhankelijk van het ventilatorontwerp.
● Een lagere bedrijfssnelheid tijdens de vraag naar licht kan het energieverbruik en de akoestische output verminderen.
● Motortechnologie alleen is niet bepalend voor de luchtstroomprestaties. Het ontwerp van de waaier, de ventilatorsnelheid, de statische druk, de kanaalweerstand en de systeemindeling blijven belangrijk.
● AC-ventilatoren zijn nog steeds geschikt voor eenvoudige, vaste systemen waarbij aanschafkosten en eenvoudige bediening prioriteit hebben.
● EC-ventilatoren bieden vaak meer waarde in HVAC, luchtbehandeling, industriële ventilatie, koeling van apparatuur en andere toepassingen die een veranderende luchtstroom vereisen.
EC- en AC-centrifugaalventilatoren vervullen dezelfde basistaak. Hun waaiers zuigen lucht naar binnen en voeren deze naar buiten af. De motoren die deze waaiers aandrijven, werken echter anders.
Deze verschillen hebben invloed op de werking van het hele ventilatiesysteem.
Vergelijkingspunt |
EC-centrifugaalventilator |
AC-centrifugaalventilator |
Motorisch principe |
Permanente magneetmotor met elektronische commutatie |
Gewoonlijk een AC-inductiemotor |
Snelheidscontrole |
Meestal geïntegreerd in de motorelektronica |
Vaste snelheid of geregeld via externe apparatuur |
Efficiëntie bij variabele belasting |
Over het algemeen sterk |
Hangt sterk af van de motor en de besturingsmethode |
Controle integratie |
Vaak ontworpen voor directe stuursignalen |
Mogelijk is een VFD of een afzonderlijke controller vereist |
Geluid bij deellast |
Kan vallen als de ventilatorsnelheid afneemt |
Afhankelijk van de snelheidsregeling |
Installatie |
Besturingsfuncties kunnen in hoge mate worden geïntegreerd |
Er kunnen aanvullende componenten nodig zijn |
Initiële kosten |
Vaak hoger |
Vaak lager voor basisconfiguraties |
Beste pasvorm |
Variabele vraag en gecontroleerde systemen |
Eenvoudige of stabiele toepassingen |
Een EC-motor is een elektronisch gecommuteerde motor. Bij ventilatortoepassingen wordt gewoonlijk een rotor met permanente magneet en elektronische regeling gebruikt.
De elektronica beheert de stroom in de motor. Ze regelen de commutatie en helpen bij het reguleren van de motorsnelheid.
Een conventionele AC-centrifugaalventilator maakt vaak gebruik van een inductiemotor. Het roterende magnetische veld drijft de rotor aan via elektromagnetische inductie.
Dit ontwerp heeft decennialang ventilatiesystemen gediend. Het blijft betrouwbaar en wordt algemeen begrepen.
Het belangrijkste verschil is integratie. EC-technologie combineert motorbediening en elektronisch snelheidsbeheer nauwer.
Snelheidsregeling is een van de duidelijkste verschillen.
Een EC-centrifugaalventilator kan de snelheid meestal wijzigen via de ingebouwde elektronica. Een controller stuurt een commando en de ventilator past zijn vermogen aan.
Traditionele AC-ventilatoren kunnen direct op een vaste snelheid draaien. AC-ventilatoren zijn echter niet altijd apparaten met een vaste snelheid.
Een compatibele AC-motor kan een frequentieregelaar gebruiken. De VFD verandert de elektrische frequentie om de ventilatorsnelheid te regelen.
Deze opstelling werkt goed in veel installaties. Het voegt echter nog een component toe om te selecteren, installeren, configureren en onderhouden.
Ventilatiesystemen hebben zelden elk uur een maximale luchtstroom nodig.
Tijdens drukke periodes kan een kantoor meer luchtstroom nodig hebben. Een koelsysteem heeft mogelijk minder luchtstroom nodig als de temperatuur van de apparatuur daalt.
Een ventilator op volle snelheid laten draaien bij weinig vraag, verspilt energie. Bediening met variabele snelheid helpt dit probleem te voorkomen.
EC-ventilatoren zijn zeer geschikt voor deze veranderende omstandigheden. Hun elektronische controle zorgt ervoor dat de output de werkelijke vraag volgt.
AC-ventilatoren kunnen ook energiebesparingen realiseren via VFD-regeling. Daarom is de juiste vergelijking niet simpelweg: 'EC varieert de snelheid, terwijl AC dat niet kan.'
Vergelijk in plaats daarvan complete systemen op de vereiste bedrijfspunten.
Centrifugaalventilatoren worden vaak geselecteerd voor systemen met filters, spoelen, dempers en kanalen. Deze onderdelen roepen weerstand op.
Naarmate filters worden belast of dempers bewegen, kan de systeemdruk veranderen. Het ventilatorvermogen moet mogelijk ook worden gewijzigd.
Een EC-ventilator kan reageren op een extern stuursignaal. Het kan de snelheid verhogen of verlagen om te voldoen aan de vereiste luchtstroom of drukdoelstelling.
Deze mogelijkheid is waardevol in luchtbehandelings- en precisieventilatiesystemen.
Het motortype regelt niet elke bron van ventilatorgeluid.
Waaiergeometrie, rotatiesnelheid, inlaatomstandigheden, systeemweerstand en installatiekwaliteit zijn ook van belang.
Toch biedt variabele snelheidsregeling een belangrijk voordeel. Wanneer er minder luchtstroom nodig is, kan een EC-ventilator langzamer gaan draaien.
Een lagere snelheid kan onnodig aerodynamisch geluid verminderen. Het voorkomt ook dat de ventilator harder draait dan het systeem nodig heeft.
Moderne ventilatiesystemen zijn steeds meer afhankelijk van sensoren.
Temperatuur-, vochtigheids-, druk- of bezettingsgegevens kunnen de vereiste luchtstroom beïnvloeden. Een ventilator moet betrouwbaar op die commando’s reageren.
EC-ventilatorplatforms kunnen besturingsingangen zoals 0–10V ondersteunen. Sommige ontwerpen bieden ook digitale communicatie, waaronder RS485.
Deze opties kunnen de integratie in apparatuurbesturingen of gebouwautomatiseringssystemen vereenvoudigen.
Tip: Controleer het vereiste stuursignaal voordat u een ventilator bestelt, omdat interface-opties per ontwerp kunnen verschillen.
Het sterkste praktische voordeel van EC-technologie ontstaat wanneer de vraag naar luchtstromen verandert.
Hierdoor kan de ventilator een actief onderdeel van het besturingssysteem worden.
Een EC-motor bevat elektronica die verantwoordelijk is voor de commutatie. Die elektronica kan ook de bedrijfssnelheid regelen.
Deze opstelling vermindert de afhankelijkheid van afzonderlijke mechanische snelheidsaanpassingen. Het kan ook het ontwerp van apparatuur vereenvoudigen wanneer nauwkeurige ventilatormodulatie vereist is.
Het resultaat is een beter geïntegreerd motor-, ventilator- en besturingspakket.
Overweeg een luchtbehandelingsunit voor een commercieel gebouw.
De vraag kan toenemen als kamers vol zitten met mensen. Later hebben mogelijk minder bewoners minder ventilatie nodig.
Een geregelde EC-ventilator kan de snelheid verlagen als de vraag afneemt. Het hoeft niet door te gaan met het leveren van maximale luchtstroom.
Een soortgelijke regeling kan reageren op temperatuur- of druksignalen. Hierdoor kan het systeem alleen de luchtstroom leveren die op elk moment nodig is.
Ontwerpers krijgen meer flexibiliteit wanneer de luchtstroom rechtstreeks kan worden aangepast.
Ze kunnen de ventilatorprestaties afstemmen op veranderende bedrijfspunten. Ze kunnen ook ventilatoren coördineren met sensoren en systeemcontrollers.
Dit is handig voor apparatuur die naar verwachting vele uren per dag zal draaien.
Opmerking: Selecteer de ventilator altijd eerst op basis van de luchtstroom- en drukprestatiegegevens. Motortechnologie kan een ventilator met een onjuist formaat niet corrigeren.
De aankoopprijs is slechts een deel van de ventilatorkosten.
Elektriciteit kan belangrijker worden als apparatuur duizenden uren per jaar in bedrijf is.
Een centrifugaalventilator verbruikt normaal gesproken minder stroom als het toerental afneemt.
Om deze reden kan het afstemmen van de ventilatorsnelheid op de vraag aanzienlijke bedrijfsbesparingen opleveren. Het exacte bedrag is afhankelijk van het systeem.
Bedrijfstijd, statische druk, luchtstroomvraag, regelstrategie, motorefficiëntie en ventilatorselectie hebben allemaal invloed op het resultaat.
Voor systemen waarbij de ventilatievraag gedurende de dag verandert, is een De EC-centrifugaalventilator voor HVAC kan een praktische manier bieden om de centrifugale luchtstroomprestaties te combineren met elektronische snelheidsregeling.
Vermijd het behandelen van één geadverteerd besparingspercentage als universeel. Voor een goede vergelijking moet de werkelijke inschakelduur worden gebruikt.
Een basis AC-centrifugaalventilator kan een lagere aanschafprijs hebben.
Een EC-ventilator kan duurder zijn omdat de motor permanente magneten en elektronische bedieningselementen bevat. De initiële prijs geeft echter niet de totale systeemkosten weer.
Een AC-installatie heeft mogelijk ook een VFD, besturingsbehuizing, extra bedrading of extra installatiewerk nodig.
Voor langlopende apparatuur moeten ook de elektriciteitskosten in de berekening worden opgenomen.
Een eenvoudige beoordeling van de totale kosten moet de ventilatorprijs, de bedieningselementen, de installatie, de verwachte looptijd, het energieverbruik, het onderhoud en de geplande levensduur omvatten.
EC-technologie wordt bijzonder aantrekkelijk wanneer ventilatoren continu draaien of vaak van snelheid veranderen.
Luchtbehandelingsunits zijn een bekend voorbeeld. Ook datacenters en schakelkasten hebben te maken met wisselende koelbelastingen.
Industriële ventilatie kan te maken krijgen met veranderende procesomstandigheden. Filtratieapparatuur kan toenemende weerstand ondervinden naarmate filters materiaal verzamelen.
Deze omgevingen kunnen profiteren van responsieve ventilatorregeling.
Moderne ventilatie is steeds meer afhankelijk van connected control.
EC-technologie past op natuurlijke wijze in dit type systeem.
Een EC-centrifugaalventilator kan het motortoerental elektronisch aanpassen binnen het ontworpen werkbereik.
Dit maakt de inbedrijfstelling bij veel toepassingen eenvoudiger. Ingenieurs kunnen de luchtstroom afstemmen zonder de katrollen of andere mechanische aandrijfonderdelen te vervangen.
Ook kan de ventilator na inbedrijfstelling automatisch reageren.
Veel EC-ventilatoroplossingen accepteren analoge snelheidsopdrachten. Een 0–10V-signaal is gebruikelijk bij HVAC-regelingen.
Sommige ontwerpen kunnen ook gebruik maken van digitale communicatie, zoals RS485. De beschikbare interface is afhankelijk van de motor- en controllerconfiguratie.
Dankzij deze verbindingen kunnen externe systemen verschillende bedrijfssnelheden aanvragen.
Een druksensor kan bijvoorbeeld een dalende kanaaldruk detecteren. De controller kan vervolgens de ventilatorsnelheid verhogen.
Een temperatuursensor kan de tegenovergestelde reactie activeren wanneer de vraag naar koeling afneemt.
Niet elke toepassing heeft geavanceerde controle nodig.
Een eenvoudig uitlaatsysteem kan op één werkpunt draaien. Het kan enkele uren aangaan en dan stoppen.
In dit geval kan een standaard AC-ventilator praktisch blijven.
De extra capaciteit van een EC-ventilator creëert de meeste waarde wanneer het systeem deze daadwerkelijk gebruikt.
Tip: Vergelijk de besturingsarchitectuur als compleet systeem, niet alleen de prijs van de motor- en ventilatorconstructie.
Een EC-label garandeert geen betere luchtstroom.
De ventilatorprestaties zijn afhankelijk van het gehele aerodynamische ontwerp.
De waaierdiameter beïnvloedt hoeveel lucht een ventilator kan verplaatsen. De rotatiesnelheid verandert ook de prestaties.
De bladgeometrie beïnvloedt de druk, efficiëntie en akoestisch gedrag. Inlaat- en uitlaatomstandigheden kunnen de resultaten na installatie veranderen.
Systeemweerstand is ook belangrijk.
Daarom moeten kopers de ventilatorcurven op hun werkelijke bedrijfspunt vergelijken. Alleen de maximale luchtstroom levert beperkte informatie op.
EC-motoren kunnen verschillende typen centrifugaalwaaiers aandrijven.
Voorwaarts gebogen waaiers kunnen dienen voor compacte ventilatieapparatuur en HVAC-ontwerpen met kanalen. Hun kenmerken zijn geschikt voor toepassingen die een bruikbare luchtstroom uit een compact pakket vereisen.

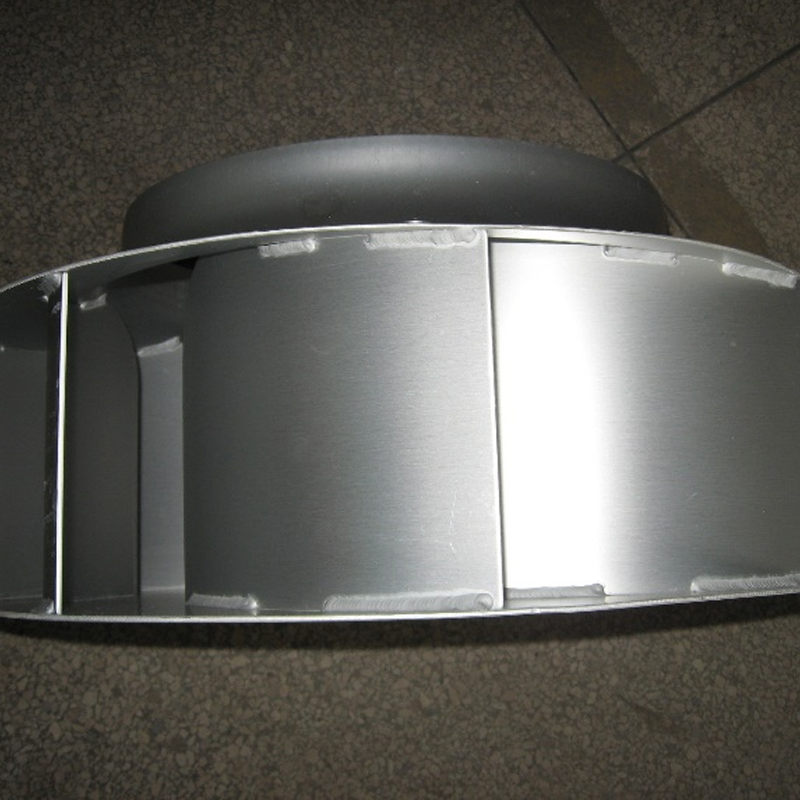

Achterwaarts gebogen waaiers zijn ook gebruikelijk in efficiënte centrifugaalsystemen. Ze kunnen goed werken waar een hoger drukvermogen of een efficiënte luchtstroomtoevoer belangrijk zijn.
Het juiste bladontwerp is afhankelijk van het vereiste werkpunt.
Het geluid neemt vaak toe naarmate de ventilatorsnelheid toeneemt.
Een systeem met variabele snelheid voorkomt onnodige werking op hoge snelheid tijdens lichte vraag. Dit kan de akoestische omgeving verbeteren.
Snelheid is echter niet de enige factor.
Een slechte inlaatgeometrie, turbulentie, trillingen of een werking te ver van het beoogde ventilatorbereik kunnen nog steeds geluid veroorzaken.
Akoestische eisen moeten daarom worden beoordeeld naast luchtstroom- en drukgegevens.
EC- en AC-centrifugaalventilatoren kunnen beide een betrouwbare luchtstroom bieden. Hun grootste verschil ligt in de motor- en besturingstechnologie. EC-ventilatoren bieden geïntegreerde snelheidsregeling, efficiënte werking met variabele belasting en eenvoudigere automatisering. AC-ventilatoren blijven nuttig voor eenvoudigere systemen met vast gebruik. Dowell levert EC-centrifugaalventilatoroplossingen voor HVAC, industriële ventilatie, koeling en precisietoepassingen. De producten ondersteunen een compact ontwerp, een geluidsarme werking, slimme bediening en maatwerk voor verschillende systeembehoeften.
A: Een EC-centrifugaalventilator maakt gebruik van elektronische commutatie en een motor met permanente magneet voor een efficiënte, regelbare luchtstroom.
A: Een EC-centrifugaalventilator presteert vaak beter onder variabele belastingen, maar de werkelijke besparingen zijn afhankelijk van de werking van het systeem.
EEN: Ja. Compatibele AC-motoren kunnen een VFD gebruiken voor snelheidsregeling.
A: Een EC-centrifugaalventilator biedt responsieve snelheidsregeling en eenvoudiger integratie met HVAC-regelingen.
A: Het brengt vaak hogere initiële kosten met zich mee, maar kan op de lange termijn de energie- en controlekosten verlagen.
A: Controleer de systeemweerstand, sensoren, stuursignalen, bedrading en het geselecteerde werkpunt.
