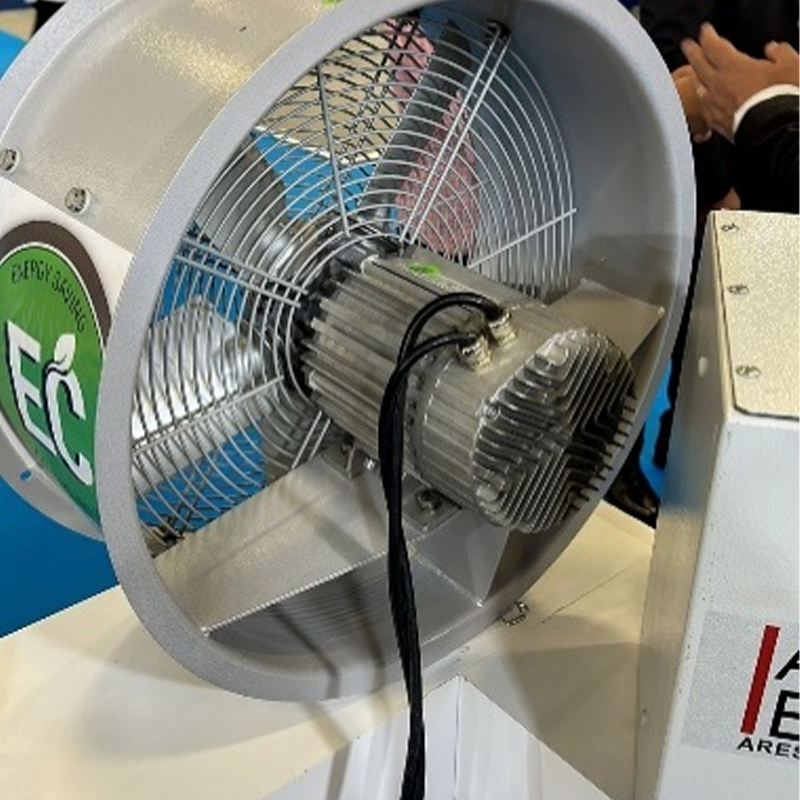

Вентиляторы с электронной коммутацией (EC) обеспечивают превосходную энергоэффективность и более тихую работу двигателя по сравнению с традиционными альтернативами переменного тока. Однако реальные акустические характеристики сильно различаются в зависимости от спецификации и интеграции. Инженеры HVAC, проектировщики OEM-продуктов и менеджеры объектов часто сталкиваются со сложными инженерными задачами. Оценка этих систем воздушного потока требует всестороннего анализа механической геометрии, электрической коммутации и системной динамики воздушного потока.
Мы разработали это руководство, чтобы предоставить высокотехнологичную и объективную основу. Это помогает определить физические и электрические переменные, влияющие на базовый уровень шума ЕС-вентилятора . Разработчики спецификаций могут использовать эту информацию для точной оценки характеристик системы. Наша цель — помочь вам выбрать оптимальный малошумный вентилятор для вашего конкретного применения, не поддаваясь преувеличенным маркетинговым заявлениям. Понимая эти взаимодействия, вы можете создавать прототипы более тихих и надежных систем.
Корреляция размера и скорости. Более крупные вентиляторы, работающие на более низких оборотах, обычно перемещают тот же объем воздуха со значительно меньшим широкополосным шумом, чем меньшие вентиляторы с высокой скоростью вращения.
Коммутация двигателя имеет значение: передовые алгоритмы непрерывного управления в двигателях EC сводят к минимуму электромагнитный и электрический «гул», часто встречающийся в традиционных системах.
Сопротивление системы имеет решающее значение: EC-вентилятор высочайшего качества все равно будет генерировать чрезмерный акустический шум, если ему приходится работать в условиях высокого статического давления или в плохо оптимизированных аэродинамических корпусах.
Выбор подшипника определяет срок службы. Шум: Двойные шарикоподшипники обеспечивают долговечность, но со временем могут иметь другой акустический профиль по сравнению с подшипниками скольжения или гидродинамическими подшипниками.
Шум увеличивается экспоненциально с увеличением скорости вращения вентилятора. Аэродинамическая акустическая мощность строго соответствует пятому закону скорости вращения вентилятора. Удвоение скорости вращения не просто удваивает шум. Это увеличивает уровень звуковой мощности примерно на 15 децибел. Этот резкий скачок делает высокоскоростную работу акустически агрессивной в чувствительных средах.
Увеличение диаметра вентилятора для снижения рабочих оборотов остается наиболее надежной стратегией. Импеллер большего размера перемещает огромный объем воздуха на малых скоростях. Этот подход позволяет достичь требуемого кубического фута в минуту (CFM) при сохранении низкого уровня децибел. Инженерам, которым нужен малошумный вентилятор, всегда следует максимизировать физические возможности. Выбор 250-мм агрегата со скоростью 1500 об/мин всегда звучит тише, чем принуждение 120-мм агрегата вращаться со скоростью 4000 об/мин.
Стандартные конструкции с прямыми лопастями часто с трудом справляются с турбулентностью на задней кромке. Когда воздух соскальзывает с плоского лезвия, он создает хаотичные микроскопические вихри. Эти вихри генерируют громкий широкополосный «торопливый» звук. Современные аэродинамические профили напрямую устраняют это физическое ограничение.
В усовершенствованных рабочих колесах используются оптимизированные, стреловидные или зубчатые лопасти. Зазубренная кромка разбивает турбулентность задней кромки на более мелкие и менее слышимые частоты. Кроме того, количество лопастей и угол их наклона определяют особые акустические характеристики.
Тональный шум: генерируется частотой прохождения лезвия (BPF). Меньшее количество лопастей обычно создает отчетливые, раздражающие низкочастотные тона.
Широкополосный шум: создается общей турбулентностью воздуха. Конструкция с несколькими лопастями распределяет акустическую энергию по более широкому спектру, создавая мягкий белый шум.
Механическое трение внутри корпуса двигателя со временем сильно влияет на воспринимаемую акустику. Конструкторы должны выбирать подшипники с учетом конкретного срока службы и температурных условий.
Подшипники скольжения: при первоначальной установке работают очень тихо. Смазочная пленка отделяет вал от подшипника. Однако они очень склонны к быстрому износу в условиях высоких температур. Как только смазка высыхает, механический шум резко возрастает.
Двойные шарикоподшипники: они производят немного более высокий начальный механический шум из-за трения металлических шариков. Тем не менее, они сохраняют очень стабильные акустические профили на протяжении более 50 000 часов. Они выдерживают экстремальные температуры и различные углы установки без ухудшения характеристик.
Тщательно оцените свой компромисс. Используйте подшипники скольжения для периодического охлаждения, когда немедленно требуется абсолютная тишина. Положитесь на двойные шарикоподшипники для непрерывной круглосуточной промышленной эксплуатации, где акустическая стабильность имеет решающее значение.
Традиционные асинхронные двигатели переменного тока полагаются на пересекающиеся катушки статора переменного тока, вызывающие вращение. Это создает магнитное скольжение и непрерывное гудение линейной частоты. В зависимости от вашего географического региона вы услышите отчетливый грохот частотой 50 или 60 Гц, разносящийся по корпусу.
ЕС-двигатели по своей сути решают эту проблему. Они работают как бесщеточные двигатели постоянного тока, использующие встроенное преобразование переменного тока в постоянный. Встроенная электроника преобразует поступающую электроэнергию из сети в постоянный ток. Затем контроллер интеллектуально подает импульсы на катушки. Это полностью устраняет шум магнитного скольжения. В результате вращение становится значительно более плавным, полностью устраняя тяжелое гудение линейной частоты.
Хотя технология EC устраняет низкочастотный шум, она может вызвать высокочастотное электрическое завывание. Внутренний контроллер регулирует скорость, быстро включая и выключая напряжение с помощью широтно-импульсной модуляции (ШИМ). Частота такого переключения напрямую влияет на общий уровень шума ЕС-вентилятора.
Если частота переключения ШИМ падает между 20 Гц и 20 кГц, она пересекает диапазон слышимого человеческого слуха. Катушки двигателя физически вибрируют именно с этой частотой, издавая пронзительный электронный вой.
Чтобы правильно оценить вентилятор, проверьте характеристики внутренней цепи драйвера. Ищите EC-контроллеры, использующие частоты переключения, оптимизированные значительно выше порога 20 кГц. Работа на частоте 25 кГц или 30 кГц переводит электрический шум в ультразвуковой диапазон. Двигатель становится практически бесшумным для операторов.
Электрическое переключение не только создает воздушный шум. Неэкранированная электроника излучает значительные электромагнитные помехи (EMI). Импульсы высокого напряжения создают локализованные магнитные поля вокруг катушек статора.
В корпусах чувствительного оборудования этот неэкранированный электрический шум преобразуется в физическую вибрацию. Колеблющиеся магнитные поля могут вызвать структурный резонанс в близлежащих металлических панелях. Особенно уязвимы медицинские устройства, серверные стойки и системы охлаждения печатных плат высокой плотности. Экранированные кабели и правильно заземленный корпус двигателя предотвращают выход этих магнитных полей. Правильное подавление электромагнитных помех предотвращает превращение электрического шума в механический резонанс.
Качественный мотор и аэродинамическая крыльчатка ничего не значат, если системная интеграция несовершенна. Каждый вентилятор имеет определенную кривую производительности, отображающую поток воздуха в зависимости от статического давления. Эксплуатация ЕС-вентилятора за пределами его максимальной эффективности приводит к серьезным акустическим нарушениям.
Когда вы заставляете вентилятор толкать воздух, преодолевая необычно высокое статическое давление, лопасти теряют захват воздуха. Воздушный поток отрывается от поверхности лопасти. Это создает аэродинамический срыв. Срыв вызывает сильную турбулентность, низкочастотные колебания и неустойчивую вибрацию. Всегда сопоставляйте окно максимальной эффективности вентилятора с фактическим рабочим давлением вашей системы. Перемещение влево по кривой производительности неизменно увеличивает выходную мощность в децибелах.
Непосредственная окружающая среда вокруг крыльчатки определяет, как воздух входит в корпус и выходит из него. Размещение компонентов слишком близко к впускному или выпускному патрубку резко нарушает ламинарный поток. Распространенными нарушителями являются плотно упакованные радиаторы, острые ограждения для пальцев и толстые фильтры HEPA.
Препятствия, расположенные непосредственно напротив лицевой поверхности вентилятора, прерывают воздушный поток. Это рубящее действие вызывает образование вихрей, что приводит к громкому вою, похожему на сирену. Используйте практическое правило, чтобы предотвратить эту проблему. Соблюдайте зазор, равный не менее половине диаметра вентилятора со стороны всасывания. Гладкие, беспрепятственные впускные каналы предотвращают структурный резонанс и сохраняют низкий акустический профиль.
Инженеры-акустики различают воздушный аэродинамический шум и корпусной шум. Воздушный шум распространяется прямо по воздуху к вашим ушам. Структурный шум распространяется через твердые материалы. Если вы жестко закрепите двигатель на шасси из тонкого листового металла, весь корпус будет действовать как гигантский акустический усилитель.
Вы должны разорвать путь механической передачи, чтобы остановить корпусной шум. При сборке используйте раздельные системы крепления.
Вставьте мягкие резиновые втулки вокруг крепежных винтов.
Примените прокладки из пенопласта между рамой вентилятора и металлическим корпусом.
Используйте специализированные антивибрационные опоры для тяжелых промышленных агрегатов.
Изоляция физического корпуса гарантирует, что естественные вибрации двигателя рассеиваются до того, как они смогут возбудить окружающий корпус.
Инженеры часто принимают значения дБ(А) в спецификациях за чистую монету. Это распространенная и критическая ошибка. Методики акустических испытаний сильно различаются у разных производителей. Вы должны понимать разницу между звуковой мощностью и звуковым давлением, чтобы точно сравнивать единицы измерения.
Звуковая мощность (Lw) измеряет абсолютную акустическую энергию, излучаемую источником. Оно остается постоянным независимо от окружающей среды. Звуковое давление (Lp) измеряет акустические волны, попадающие в определенную точку пространства. Звуковое давление меняется в зависимости от расстояния тестирования и отражений в помещении. Показания, снятые на расстоянии 1 метра, кардинально отличаются от показаний, снятых на расстоянии 3 метров.
Сравнение акустических измерений
Метрика | Определение | Экологическая зависимость | Лучший вариант использования |
|---|---|---|---|
Звуковая мощность (Лв) | Суммарная акустическая энергия, излучаемая вентилятором. | Независимо от расстояния или конфигурации помещения. | Сравнение абсолютного уровня шума между различными моделями вентиляторов. |
Звуковое давление (Лп) | Воспринимаемый уровень шума в определенном месте. | Сильно зависит от расстояния и акустики помещения. | Оценка пределов воздействия на оператора в реальном пространстве. |
Вентиляторы переменного тока с фиксированной скоростью постоянно работают на 100% мощности. Это приводит к потере энергии и максимизирует акустические нарушения. Основное преимущество технологии ЕС заключается в пропорциональном регулировании скорости. Производители обычно используют аналоговые сигналы 0–10 В или высокочастотные входы ШИМ.
Успех в акустической инженерии зависит от использования этой возможности. Система правильного размера, рассчитанная на работу с производительностью 60 % при типичных нагрузках, всегда будет превосходить систему с фиксированной скоростью. Точно сопоставляя скорость с требованиями к охлаждению в реальном времени, вы сохраняете нормальные рабочие децибелы практически бесшумными. Максимальную акустику вы ощущаете только во время редких пиковых тепловых явлений.
Никогда не полагайтесь на непроверенные маркетинговые заявления относительно выходной мощности в децибелах. Производители могут легко манипулировать средой тестирования для получения благоприятных результатов. Проверьте таблицы данных на наличие строгих стандартов тестирования ISO.
Стандартизированное тестирование гарантирует независимо проверяемые результаты. ISO 3744 и ISO 3745 определяют точные методики измерения уровней звуковой мощности в полубезэховых и полностью безэховых камерах. Эти сертификаты гарантируют, что производитель записывает данные с помощью калиброванных микрофонов, расположенных на стандартизированных геометрических расстояниях. Сравнивая два вентилятора, сертифицированных по стандарту ISO 3744, вы можете доверять базовому сравнению.
Управление общей акустикой системы — это системная инженерная задача, а не просто решение о покупке отдельных позиций. Вы не можете просто купить тихий двигатель и ожидать бесшумной машины. Достижение оптимальных результатов требует одновременного изучения нескольких физических дисциплин.
Наиболее эффективные решения идеально сочетают физические размеры, усовершенствованное электрическое управление и системный дизайн воздушного потока. Увеличьте размер рабочих колес, чтобы уменьшить скорость вращения. Выберите внутренние драйверы, использующие высокочастотную ШИМ для устранения электронного шума. Наконец, поддерживайте свободные аэродинамические пути, чтобы предотвратить образование турбулентных вихрей.
Мы настоятельно рекомендуем создавать прототипы с использованием нескольких моделей ЕС-вентиляторов в реальных условиях статического давления. Тестируйте устройства внутри вашего реального шасси, а не только на открытом воздухе. Оценивая производительность при различных профилях нагрузки, вы успешно определите идеальные параметры уровня шума ЕС-вентилятора, прежде чем завершить крупномасштабную закупку.
О: Да, аэродинамический шум значительно снижается при уменьшении оборотов из-за законов вентилятора. Однако если на этой конкретной более низкой скорости присутствует электрический шум переключения (визг ШИМ) или структурный резонанс, воспринимаемое раздражение может остаться. Вы должны изолировать как электрические, так и механические переменные, чтобы обеспечить бесшумную работу на низких скоростях.
A: Значения в дБ(А), указанные в технических характеристиках, проверены в безэховых камерах на открытом воздухе без каких-либо препятствий. Реальная установка приводит к системному противодавлению, турбулентности воздушного потока от защитных решеток и структурным вибрациям, передаваемым на корпус. Эти факторы окружающей среды значительно повышают измеримые децибелы выше лабораторного базового уровня.
О: В целом, да. Они значительно тише вентиляторов переменного тока из-за полного отсутствия магнитного скольжения и низкочастотного шума сетевого напряжения. По сравнению со стандартными вентиляторами постоянного тока, агрегаты EC часто оснащены превосходной электроникой непрерывного управления и оптимизированными статорами. Эти обновления обеспечивают более низкие профили вибрации при соответствующем потоке воздуха.
