Управление вентилятором EC 0–10 В: что это значит для покупателей систем отопления, вентиляции и кондиционирования воздуха

Сегодня современный дизайн систем отопления, вентиляции и кондиционирования воздуха сталкивается с огромными изменениями. Строгие требования к энергоэффективности меняют отрасль. Эти новые правила быстро подталкивают менеджеров предприятий к использованию технологии электронной коммутации (EC). Однако внедрение этих эффективных двигателей создает серьезную проблему. Вы должны выбрать правильный протокол связи. Этот выбор определяет, насколько легко вы интегрируете новое оборудование в существующие системы управления зданием (BMS). Это также влияет на автономные интеллектуальные контроллеры. Неправильный выбор приводит к неприятным задержкам в интеграции. Это также приводит к плохой долгосрочной производительности.

Мы создали это руководство, чтобы прояснить ваши варианты. Это полностью игнорирует общепринятые маркетинговые утверждения. Вы оцените аналоговое управление напряжением с чисто эксплуатационной точки зрения. Мы изучаем пределы интеграции и реалии затрат и выгод. Вы узнаете основные различия между аналоговыми и цифровыми сигналами. Вы также узнаете, как безопасно масштабировать массивы с несколькими вентиляторами для защиты вашего оборудования.

Ключевые выводы

• Управление 0–10 В обеспечивает наиболее простую и универсальную интеграцию для коммерческой BMS и высококлассной автоматизации жилых домов.
• В отличие от ШИМ (широтно-импульсной модуляции), диапазон 0–10 В основан на простом аналоговом масштабировании напряжения, что упрощает поиск неисправностей, но восприимчиво к падению напряжения на больших расстояниях.
• Масштабирование одного сигнала 0–10 В для нескольких вентиляторов требует тщательного согласования импеданса во избежание сбоев синхронизации скорости.
• При оценке EC-вентилятора с напряжением 0–10 В необходимо отдавать предпочтение линейности кривой управления, встроенной изоляции и совместимости контроллера, а не необработанным значениям CFM.

Почему 0–10 В является базовым стандартом для интеграции систем отопления, вентиляции и кондиционирования воздуха в коммерческих целях

Переход на высокоэффективные ЕС-двигатели часто создает препятствия для совместимости. Устаревшие аналоговые термостаты доминируют во многих старых коммерческих зданиях. Централизованные платформы BMS также в значительной степени полагаются на старые аналоговые стандарты. Удаление устаревших контроллеров стоит слишком больших денег. Командам объекта нужен надежный интеграционный мост.

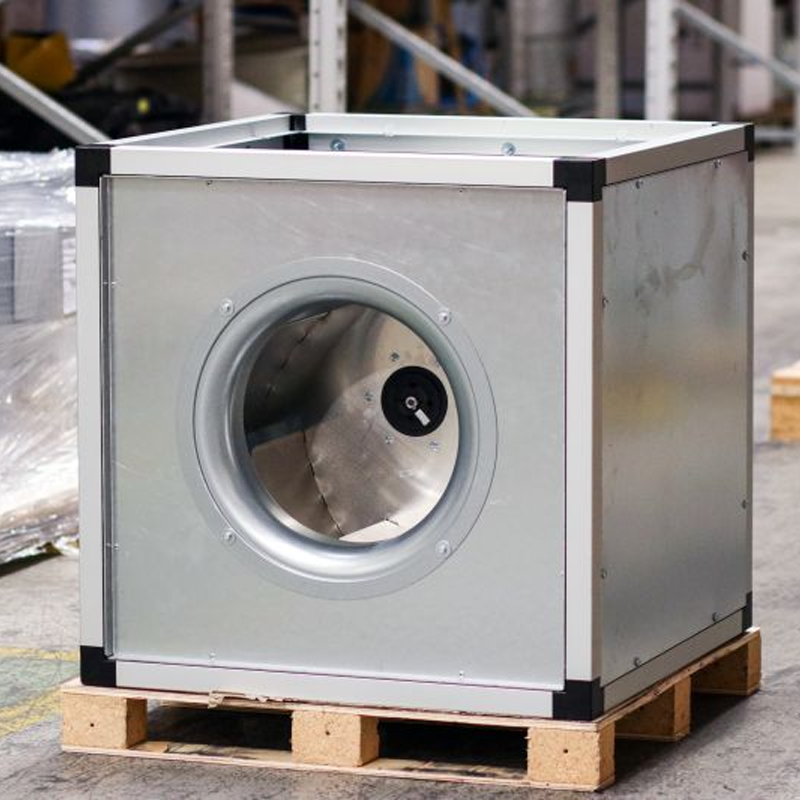

EC -вентилятор 0–10 В действует как именно этот мост. Эта концепция блестяще работает благодаря простому масштабированию напряжения. Вы посылаете входное напряжение 10 В на двигатель. Он развивает 100% своей максимальной скорости. Вы понижаете сигнал до 5В. Двигатель развивает скорость 50%. Сигнал 0–1 В обычно действует как состояние выключения или ожидания. Такое предсказуемое масштабирование делает интеграцию невероятно простой.

Более того, этот стандарт гарантирует системный агностицизм. Вам не нужно фирменное программное обеспечение. Вы избегаете привязанности к экосистеме одного поставщика. Протокол одинаково хорошо работает на разных платформах. Промышленные контроллеры ПЛК справляются с этим безупречно. Панели коммерческого стандарта BMS обрабатывают его без проблем. Интеллектуальные диммеры потребительского уровня также хорошо с этим справляются. Такие устройства, как аналоговые модули Zigbee или Z-Wave, прекрасно управляют этими двигателями.

Этот метод управления оказывается жизненно важным для приложений с непрерывным режимом работы. Рассмотрим большую вентиляционную установку. Подумайте о критической вентиляции серверной комнаты. вы часто устанавливаете В таких условиях Эти фанаты должны работать без остановки. Им также требуется точная модуляция скорости для поддержания статического давления. Аналоговое управление обеспечивает эту надежность изо дня в день. центробежный вентилятор EC .

0–10 В против ШИМ: выбор правильного протокола управления

Инженеры часто спорят о аналоговых и цифровых методах управления. Вам следует тщательно сформулировать это сравнение. Не думайте об этом как о «лучшем против худшего». Вы должны рассматривать это как сильно зависящее от приложения.

Аналоговое управление предлагает явные преимущества для широкого внедрения. Он может похвастаться универсальной совместимостью с устаревшим промышленным оборудованием. Он также хорошо сочетается с коммерческими системами. Устранение неполадок остается на удивление простым. Специалистам по техническому обслуживанию понадобится только стандартный цифровой мультиметр. Они могут измерять напряжение непосредственно на клеммах. Никому не нужны сложные осциллографы для диагностики провала скорости.

Однако мы должны применить скептическую призму. Аналоговые сигналы имеют присущие им уязвимости. Электромагнитные помехи (EMI) легко повреждают неэкранированные линии. Сильные электрические помехи от соседних приводов изменяют сигнал напряжения. Вы также можете столкнуться с серьезным падением напряжения на длинных участках проводов. Сопротивление увеличивается на больших расстояниях. Контроллер может отправить полный сигнал 10 В. Двигатель может получать только 8,5 В. В результате вентилятор работает на максимальной скорости 85% вместо 100%.

Цифровая широтно-импульсная модуляция (ШИМ) решает некоторые из этих проблем. Вам следует выбрать ШИМ для микроконтроллеров. Прямая интеграция Arduino в значительной степени зависит от цифровых импульсов. ШИМ также приносит пользу средам, страдающим от сильных электрических помех. Цифровые сигналы игнорируют незначительные колебания напряжения. Однако ШИМ требует определенного согласования частот между контроллером и двигателем. Это требует более сложного программирования заранее.

Сравнение протоколов управления

Реалии реализации: подключение, масштабирование и ухудшение сигнала

Во время закупок покупатели часто делают опасные предположения. Они считают, что один контроллер может управлять бесконечным количеством вентиляторов. Мы называем это последовательной задачей.

Вы должны понимать математику, лежащую в основе импеданса и источника тока. Каждый контроллер имеет максимальный предел тока источника. Производители измеряют это в миллиамперах (мА). Каждый двигатель имеет определенное входное сопротивление. Он потребляет небольшое количество тока из линии управления. Параллельное подключение слишком большого количества вентиляторов превышает максимальный ток контроллера. Это приводит к падению управляющего напряжения по всей матрице. Следовательно, все вентиляторы работают медленнее, чем указано.

Для успешного развертывания необходимо следовать строгим рекомендациям:

1. Используйте соответствующие кабели: необходимо использовать экранированные кабели витой пары. Это снижает электромагнитные помехи от соседних высоковольтных линий.
2. Усиление сигнала: вам следует установить усилители сигнала или ретрансляторы. Крупномасштабные массивы с несколькими вентиляторами требуют, чтобы эти устройства поддерживали целостность напряжения.
3. Управление питанием в режиме ожидания: необходимо проверить порог напряжения выключения. Для некоторых моделей требуется отдельное механическое реле. Они используют его для полного отключения электроэнергии. Сигнал 0 В переводит только некоторые двигатели в режим ожидания с низким энергопотреблением.

Оценка и составление короткого списка EC-вентиляторов 0–10 В

Перед покупкой необходимо тщательно оценить свои возможности. Необработанные цифры ОВЛХ не отражают всей картины. Для обеспечения бесперебойной работы вам нужна надежная электроника.

• Линейность кривой управления. Надежная модель линейно масштабирует частоту вращения во всем диапазоне напряжения. Вы командуете 4В и получаете ровно 40% скорости. Мы настоятельно предостерегаем от более дешевых моделей. Часто они полностью глохнут ниже 3В. Они также могут хаотично прыгать между шагами скорости.
• Гальваническая изоляция: встроенная изоляция защищает ваше дорогостоящее оборудование. Оптическая или гальваническая изоляция разделяет высоковольтную цепь двигателя. Он держит его подальше от входной цепи низкого напряжения. Это предотвращает повреждение всей панели BMS из-за высоковольтных электрических неисправностей.
• Совместимость контроллера: необходимо сверить технические характеристики с перекрестными ссылками. Тщательно подберите сопротивление управления двигателем. Сравните его с выходными характеристиками вашего предполагаемого контроллера. Проверьте конкретные контроллеры HVAC. Проверьте потребительские центры, такие как Leviton или Zooz. Убедитесь, что ваши специальные концентраторы автоматизации могут обеспечивать достаточный ток.
• Акустический профиль на низких скоростях: шум имеет значение в помещениях с людьми. Напомните покупателям оценить вой двигателя. Сигнал часто дает команду вентилятору работать на скорости ниже 20%. Дешевая электроника создает раздражающее высокочастотное нытье на таких низких уровнях.

Затраты и рентабельность инвестиций: структурирование решения о закупках

Решения о закупках требуют структурированного подхода. Вы должны выйти за рамки первоначальной цены. Разумные инвестиции приносят долгосрочные операционные дивиденды.

Первоначальные затраты остаются серьезным препятствием. ЕС-двигатели стоят дороже, чем традиционные стандартные двигатели переменного тока. Они также превосходят базовые агрегаты с симисторным управлением. Надежная аналоговая схема увеличивает производственные затраты. Вы должны обосновать эти первоначальные капитальные затраты для своей финансовой команды.

Операционная экономия быстро компенсирует эти первоначальные затраты. Вы достигаете значительного снижения энергопотребления за счет точного согласования нагрузки. Энергопотребление вентилятора подчиняется законам сродства. Работа вентилятора при напряжении ровно 6,5 В дает производительность 65%. Эта дробная скорость потребляет значительно меньше энергии в часы непиковой нагрузки. Это превосходит работу стандартного двигателя, который включается на 100%, а затем полностью выключается.

Сокращение затрат на техническое обслуживание добавляет еще один уровень экономии. Конструкция двигателя с нулевой щеткой исключает физический износ. Программирование плавного пуска предотвращает внезапные механические рывки. Эта комбинация снижает длительный износ ремней. Он защищает подшипники и воздуховоды от чрезмерных нагрузок.

Вам нужен четкий план дальнейших действий. Посоветуйте своим покупателям проверить текущие выходные возможности контроллера. Тщательно рассчитайте необходимое изменение CFM. Выполните эти шаги, прежде чем завершить оформление заказа на покупку.

Заключение

Аналоговое управление напряжением — это не волшебное средство «подключи и работай». Тем не менее, это остается весьма эффективным решением. Он прекрасно масштабируется, если вы правильно интегрируете его на своем предприятии.

Вы должны еще раз подчеркнуть важность электрического согласования. Всегда согласовывайте токовую мощность вашего контроллера непосредственно с входным сопротивлением двигателя. Невыполнение этого требования гарантирует проблемы с синхронизацией вашего оборудования.

Мы настоятельно рекомендуем проконсультироваться с инженером по применению. Внимательно проверьте расстояние прокладки проводов. Тщательно спланируйте топологии управления. Примите эти меры, прежде чем брать на себя обязательства по крупномасштабным закупкам, чтобы гарантировать операционный успех.

Часто задаваемые вопросы

Вопрос: Могу ли я управлять несколькими EC-вентиляторами 0–10 В с помощью одного сигнала?

О: Да, вы можете. Однако вы ограничены максимальной выходной мощностью контроллера в миллиамперах. Вы также должны учитывать суммарное входное сопротивление всех подключенных устройств. Превышение ограничения тока приводит к сбоям синхронизации скорости.

Вопрос: Будет ли напряжение 0 В полностью отключить EC-вентилятор?

О: Это во многом зависит от производителя. У некоторых моделей скорость холостого хода снижается до 10%. Другие полностью перестают вращаться. Мы часто рекомендуем вторичное силовое реле. Это обеспечивает нулевое энергопотребление в периоды ожидания.

Вопрос: Могу ли я использовать стандартный диммер переменного тока для управления вентилятором 0–10 В?

О: Нет, вы абсолютно не можете. Симисторные диммеры или диммеры с отсечкой фазы напрямую изменяют напряжение переменного тока. Они серьезно повредят внутреннюю электронику. Для этих двигателей требуется специальный низковольтный управляющий сигнал постоянного тока.

Вопрос: Как долго может работать провод 0–10 В?

О: Обычно вы можете прокладывать провода длиной до 100 футов. Это расстояние во многом зависит от сечения вашего провода. Экранированный кабель строго обязателен. Это предотвращает серьезный дрейф сигнала и электромагнитные помехи.
