Сегодня системы отопления, вентиляции и кондиционирования воздуха и охлаждения поглощают огромную часть эксплуатационных расходов предприятий. Во многих промышленных и коммерческих зданиях устаревшее пневмотранспортное оборудование неуклонно увеличивает затраты на электроэнергию при базовой нагрузке. Менеджеры объектов постоянно сталкиваются с растущим давлением необходимости сократить раздутые счета за коммунальные услуги, не жертвуя при этом производительностью. Переход к технологии электронной коммутации (EC) предлагает основной механизм агрессивного снижения затрат. Вы должны рассматривать этот переход не только как экологическую инициативу, но и как важнейшую финансовую стратегию. Эта модернизация напрямую направлена на сокращение потерь энергии, присущих устаревшим конструкциям двигателей.
В этой статье представлена прозрачная, инженерно обоснованная основа для оценки эффективности системы. Мы покажем вам, как точно оценить базовые показатели и рассчитать реальную рентабельность инвестиций. Вы также узнаете, как уверенно преодолевать практические риски, связанные с физической модернизацией. Понимая основную механику, вы можете превратить свою инфраструктуру HVAC из центра затрат в модель операционной эффективности.
Эффективность при частичных нагрузках. Основным фактором снижения затрат является способность ЕС-двигателя поддерживать высокий КПД на пониженных скоростях, используя законы сродства гидродинамики.
Измеримая рентабельность инвестиций: срок окупаемости модернизации предприятий на ЕС-технологию обычно составляет от 1 до 3 лет, что в значительной степени зависит от местных тарифов на коммунальные услуги и рабочих циклов.
Преимущества на уровне системы. Помимо прямой экономии энергии, модернизация EC снижает вторичные тепловые нагрузки и продлевает срок службы оборудования за счет снижения рабочих температур и вибрации.
Готовность к внедрению: для успеха необходима тщательная оценка существующих систем управления зданием (BMS), физической совместимости и потенциальных гармонических искажений.
Традиционные установки HVAC в значительной степени полагаются на устаревшие асинхронные двигатели переменного тока. Эти устаревшие системы работают с жесткими ограничениями фиксированной скорости. Двигатель переменного тока по своей сути хочет работать на максимальной расчетной скорости. Исторически на объектах контролировался поток воздуха путем установки механических заслонок. Демпферы просто перекрывают путь воздуху, чтобы уменьшить объем. Это создает огромное сопротивление статическому давлению. Двигатель продолжает работать на полную мощность, сжигая максимальное количество электроэнергии, в то время как заслонка подавляет мощность.
В конце концов, промышленность внедрила частотно-регулируемые приводы (ЧРП) для регулирования скорости двигателей переменного тока. VFD представляют собой улучшение по сравнению с механическими демпферами. Однако они привносят свою собственную неэффективность. Когда ЧРП замедляет двигатель переменного тока, внутренний КПД двигателя резко падает.
Асинхронные двигатели переменного тока страдают от присущих им потерь энергии, известных как скольжение двигателя. Ротор всегда вращается немного медленнее, чем вращающееся магнитное поле статора. Это скольжение вызывает трение и электрическое сопротивление. Эти потери в статоре и роторе преобразуют оплаченную вами электроэнергию в нежелательное тепло. Вместо перемещения воздуха двигатель по сути становится обогревателем. Это тепло передается в воздушный поток или в механическое помещение. Тогда ваша система охлаждения должна работать усерднее, чтобы отвести именно то тепло, которое только что произвел ваш неэффективный двигатель.
Модернизация устаревшей инфраструктуры требует четких и измеримых целей. Прежде чем утверждать бюджет капитальных вложений, вы должны определить, как выглядит успешная модернизация. Оптимальное обновление позволяет одновременно достичь нескольких технических показателей.
Поддающееся проверке снижение мощности: необходимо измерить явное снижение потребляемой мощности на панели.
Поддерживаемый объем воздуха: новая система должна подавать необходимый объем воздуха CFM (кубические футы в минуту) или CMH (кубические метры в час).
Бесшовная интеграция управления: модернизированные вентиляторы должны безупречно взаимодействовать с существующими платформами автоматизации.
Уменьшение окружающего тепла: Вы должны следить за более низкими рабочими температурами непосредственно на корпусе двигателя.
Если обновление не соответствует этим критериям, оно остается неполным решением. Правильное планирование гарантирует, что вы устраните потери базовой нагрузки, приводящие к увеличению эксплуатационных расходов.

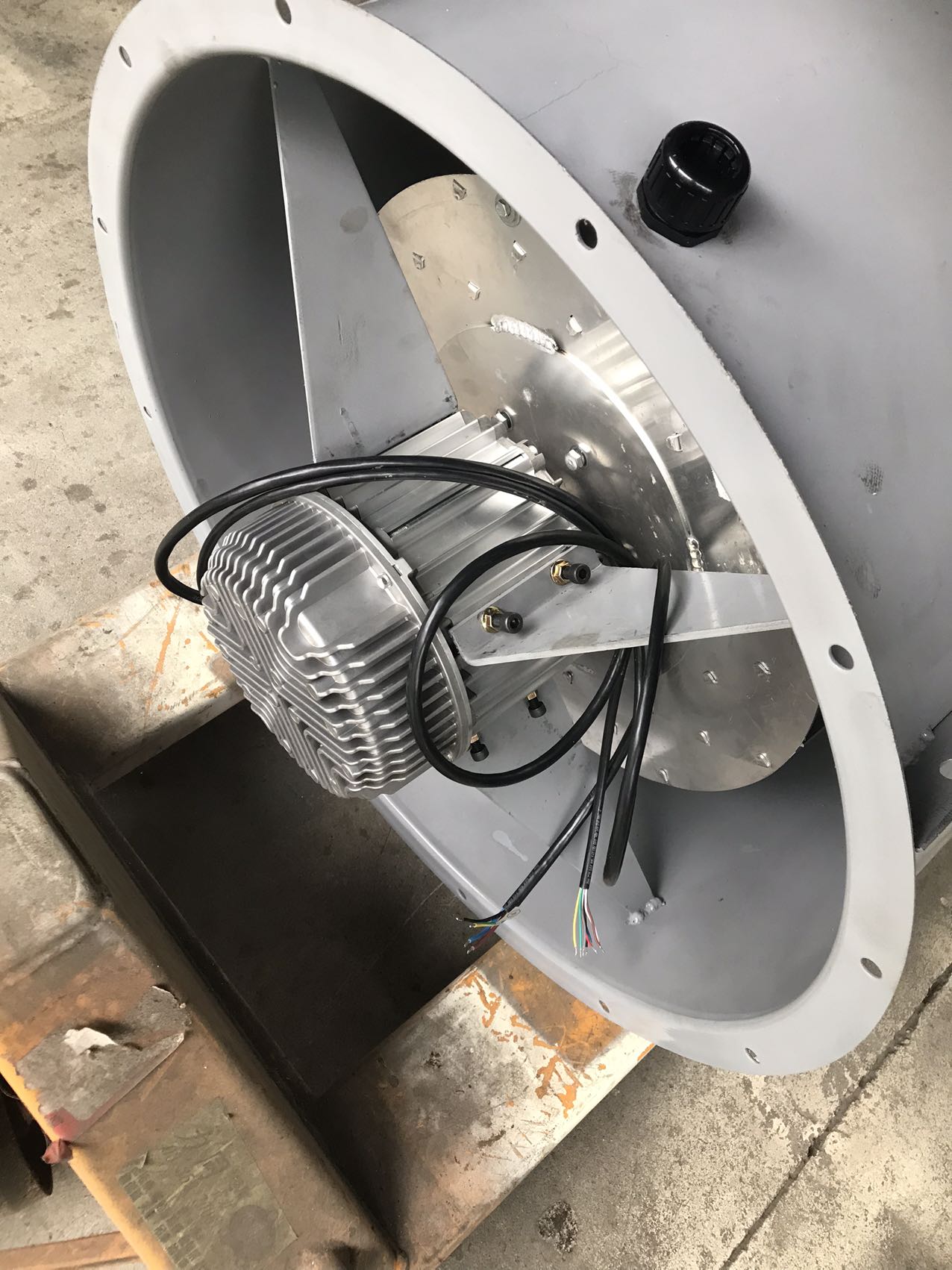

Чтобы снизить затраты, мы должны понять лежащую в основе технологию. EC означает «электронно-коммутируемый». ЕС-двигатель по сути представляет собой бесщеточный двигатель постоянного тока. Он оснащен встроенным преобразователем переменного/постоянного тока и встроенной электроникой. Вы подаете на устройство стандартное питание переменного тока. Внутренняя электроника преобразует его в мощность постоянного тока. Затем двигатель использует точную электронную коммутацию для вращения ротора. Это устраняет необходимость в физических угольных щетках. Это также устраняет скольжение и тепловые потери, присущие индукционным конструкциям переменного тока.
Настоящее финансовое волшебство происходит при частичной нагрузке. Предприятиям редко требуется, чтобы их системы HVAC работали на 100% мощности в течение всего дня. Понимание того, как масштабируется энергопотребление ЕС-вентиляторов, требует изучения законов сродства гидродинамики. В частности, мы рассмотрим закон куба.
Мощность, необходимая вентилятору, зависит от куба его скорости. Если вы уменьшите скорость вентилятора всего на 20%, вы не сэкономите 20% энергии. Фактически вы сократите энергопотребление почти на 50%. ЕС-двигатель прекрасно использует этот закон. Поскольку в нем отсутствует внутреннее трение и проскальзывание, он плавно модулируется. Такое экспоненциальное снижение энергопотребления обеспечивает огромную ежедневную экономию для объектов с переменным спросом.
Устаревшие двигатели переменного тока выглядят ужасно на графиках производительности. Их эффективность достигает максимума в очень узком диапазоне вблизи полной нагрузки. Если вы замедлите скорость двигателя переменного тока до 50%, его электрический КПД резко упадет. Он тратит большую часть потребляемой мощности.
И наоборот, EC-технология имеет плоские кривые эффективности. Энергосберегающий вентилятор с ЕС-двигателем обеспечивает эффективность от 80% до 90% в широком рабочем диапазоне. Независимо от того, работает ли он на скорости 30% или 90%, он использует электроэнергию очень эффективно.
Диаграмма 1: Сравнение кривых эффективности
Рабочая скорость | Стандартный КПД двигателя переменного тока | Эффективность ЕС-двигателя |
|---|---|---|
100 % (полная нагрузка) | ~85% | ~90% |
80% Скорость | ~70% | ~88% |
60% Скорость | ~55% | ~85% |
40% Скорость | ~40% | ~82% |
Передовая практика: всегда запрашивайте у производителя кривые производительности перед покупкой. Сравните конкретные рабочие обороты, необходимые вашему предприятию, с проверенным диапазоном эффективности двигателя.
Модернизация оборудования объекта требует серьезного финансового обоснования. Вы не можете полагаться на расплывчатые обещания «повышения эффективности». Вам нужна конкретная математика. Создание надежной системы рентабельности инвестиций позволяет точно прогнозировать фактическую экономию в долларах.
Для оценки вашей прямой экономии электроэнергии требуется простая формула. Вам нужны надежные данные о вашей текущей деятельности. Используйте следующие последовательные шаги для построения прогноза.
Определите базовую мощность переменного тока: измерьте фактическую потребляемую мощность существующих двигателей вентиляторов во время обычной работы. Не используйте только номинальные значения, указанные на паспортной табличке.
Определите предлагаемую ЕС-кВт: обратитесь к данным производителя, чтобы определить ожидаемую потребляемую мощность нового блока при соответствующих объемах воздушного потока.
Подсчитайте годовые часы работы: точно отслеживайте, сколько часов система работает в год. Непрерывная работа в режиме 24/7 равна 8760 часам.
Примените местный тариф на коммунальные услуги: найдите смешанный тариф на электроэнергию в долларах за киловатт-час ($/кВтч), включая плату за пиковую нагрузку.
Базовая формула: (Базовый уровень кВт переменного тока – Предлагаемый ЕС-кВт) × Годовые часы работы × Местный тариф на коммунальные услуги = Годовая экономия.
Прямая экономия энергии — это лишь часть истории. Вы должны учитывать косвенную экономию, чтобы рассчитать истинное снижение затрат в течение жизненного цикла. ЕС-вентиляторы по своей сути работают холоднее, поскольку тратят меньше энергии в виде тепла. Работа в режиме охлаждения значительно снижает износ внутренних подшипников.
Меньший износ подшипников означает увеличение срока службы. Ваша группа технического обслуживания тратит меньше часов на смазку деталей, замену ремней или замену сгоревших двигателей. Вентиляторы переменного тока с ременным приводом требуют постоянной регулировки натяжения и замены ремня. EC-вентиляторы представляют собой агрегаты с прямым приводом. Они полностью исключают обслуживание ремня. Вы сокращаете частоту замены деталей и высвобождаете дорогостоящее рабочее время для других нужд предприятия.
Вы должны соблюдать прозрачность при представлении этих расчетов рентабельности инвестиций заинтересованным сторонам. Обратите внимание, что максимальная финансовая отдача достигается при непрерывной работе. Центры обработки данных, коммерческое холодильное оборудование и крупные больничные системы отопления, вентиляции и кондиционирования окупаются быстрее всего. В этих средах используются переменные охлаждающие нагрузки, работающие круглосуточно и без выходных.
Приложения, постоянно работающие со 100% скоростью, по-прежнему будут экономить. Однако, поскольку они не используют закон куба частичной нагрузки, срок окупаемости увеличивается. Резервное оборудование, которое работает редко, может не оправдать немедленную капитальную модернизацию. Сосредоточьте свои первоначальные усилия по модернизации на наиболее тяжелых нарушениях базовой нагрузки.
Для выполнения обновления требуется ориентироваться в физических и электрических реалиях. Замена старого оборудования современными технологиями редко предполагает простой обмен один на один. Вы должны предвидеть механические ограничения и контролировать проблемы интеграции на раннем этапе планирования.
Во многих устаревших системах используются массивные центробежные вентиляторы, размещенные в больших спиральных корпусах. Их замена часто предполагает установку массивов вентиляторов с EC-подключением, обычно называемых стенками вентиляторов. В вентиляторной стене используются несколько EC-вентиляторов меньшего размера, работающих параллельно и обеспечивающих одинаковый общий поток воздуха.
Этот подход обеспечивает невероятную избыточность. Если один вентилятор выходит из строя, остальные ускоряются, чтобы компенсировать это. Однако вы должны внимательно относиться к изменениям в следах. Несколько небольших вентиляторов изменяют внутреннюю аэродинамику вентиляционной установки (AHU). Вы также должны оценить вес конструкции. Стенка с вентилятором часто распределяет вес по полу агрегата иначе, чем один массивный двигатель. Убедитесь, что существующий пол может безопасно выдержать измененное распределение нагрузки.
Ваше новое оборудование должно взаимодействовать с существующей системой управления зданием (BMS). Отсутствие этого плана приводит к значительным задержкам при вводе в эксплуатацию. ЕС-вентиляторы принимают различные сигналы управления. Вы должны определить, какие выходные данные у вашей текущей BMS.
Аналоговый сигнал 0–10 В: традиционный метод управления. Напряжение масштабируется напрямую в зависимости от желаемой скорости вращения вентилятора.
ШИМ (широтно-импульсная модуляция): цифровой сигнал, часто используемый в небольших коммерческих установках.
Modbus RTU: надежный протокол цифровой связи. Это позволяет BMS считывать точные значения частоты вращения, потребляемой мощности и коды ошибок непосредственно с вентилятора.
Распространенная ошибка: не думайте, что ваша старая аналоговая система управления зданием может самостоятельно считывать цифровые коды ошибок Modbus. Вам могут потребоваться преобразователи сигналов или обновление программного обеспечения BMS, чтобы раскрыть весь диагностический потенциал вентилятора.
Твердотельная электроника создает уникальные электрические проблемы. Внутренние преобразователи переменного/постоянного тока в ЕС-двигателях потребляют ток в виде нелинейных импульсов. Такое поведение может привести к появлению гармонических искажений в электросети вашего предприятия.
Высокие гармонические искажения ухудшают качество электроэнергии. Это может привести к перегреву трансформаторов и выходу из строя чувствительной электроники. Признайте этот риск на этапе проектирования. Высококачественные вентиляторы оснащены встроенной активной коррекцией коэффициента мощности (PFC). Если вы устанавливаете большие массивы, вам могут понадобиться пассивные или активные фильтры гармоник на распределительном щите. Проконсультируйтесь с инженером-электриком, чтобы обеспечить неизменное качество электроэнергии в результате модернизации.
Рынок предлагает множество продуктов, претендующих на высокую эффективность. Выбор правильного производителя гарантирует, что ваши инвестиции оправдаются в соответствии с расчетами. Вам необходим строгий процесс оценки, чтобы отделить маркетинговую шумиху от инженерной реальности.
Не принимайте общие заявления об эффективности. Требуйте конкретных характеристик вентилятора, адаптированных к вашему объекту. Каждая система кондиционирования воздуха работает при определенном статическом давлении. Вентилятор необходимо выбирать так, чтобы он работал с максимальной эффективностью в соответствии с вашими конкретными требованиями к воздушному потоку. Если поставщик не может предоставить точную карту производительности, соответствующую импедансу ваших воздуховодов, найдите другого поставщика. Вентилятор неправильного размера будет стремиться к правильной скорости, тратя энергию и создавая нагрузку на подшипники.
Таблица 1. Контрольный список оценки поставщика
Категория оценки | Минимальные требования | Почему это важно |
|---|---|---|
Прозрачность данных | Предоставлены конкретные кривые вентилятора | Обеспечивает работу с максимальной эффективностью. |
Интеграция | Встроенная поддержка Modbus RTU/0–10 В | Гарантирует бесперебойную связь BMS. |
Акустика | Данные об уровне звуковой мощности на разных оборотах | Предотвращает жалобы на шум в занятых помещениях. |
Поддерживать | Местная техническая помощь при вводе в эксплуатацию | Сокращает время простоев на этапах модернизации. |
Проверка в соответствии с отраслевыми стандартами защищает ваши инвестиции. Ищите признанные сертификаты в технических характеристиках производителя. Сертификация Ассоциации движения и контроля воздуха (AMCA) гарантирует, что вентилятор будет обеспечивать заявленные характеристики воздушного потока. Для европейских рынков соответствие директиве ErP является обязательным и указывает на строгие стандарты энергоэффективности. Кроме того, убедитесь, что электроника соответствует стандартам безопасности UL или CSA. Эти сертификаты подтверждают, что продукт прошел строгие лабораторные испытания третьей стороной.
Среды HVAC по своей сути враждебны электронике. Вы должны учитывать рейтинг защиты от проникновения (IP). Если вы устанавливаете вентиляторы на открытом воздухе или во влажных градирнях, стандартные вентиляторы для помещений быстро выйдут из строя. Требуйте степень защиты не ниже IP54 или IP55 для защиты внутренней электроники от пыли и брызг воды. Если вентиляторы работают вблизи прибрежного соленого воздуха или промышленных химикатов, настаивайте на использовании специальных защитных эпоксидных покрытий для металлических компонентов. Надлежащая защита окружающей среды гарантирует, что вентилятор прослужит обещанный срок службы.
Решение проблемы неэффективности устаревших двигателей предлагает прямой и весьма предсказуемый путь к снижению эксплуатационных расходов предприятия. Используя законы сродства и усовершенствованную конструкцию двигателей, предприятия могут исключить огромные потери энергии, связанные с механическими демпферами и старыми системами ЧРП. Техническая механика проверена, и в результате финансовое влияние на затраты на электроэнергию при базовой нагрузке является существенным.
Еще раз подчеркнем, что, хотя первоначальные капитальные затраты (CAPEX) выше, долгосрочная экономия на эксплуатации решительно благоприятствует технологии ЕС в средах с переменной нагрузкой. Сочетание прямой экономии электроэнергии, отсутствия необходимости обслуживания ремней и продления срока службы оборудования создает убедительное экономическое обоснование модернизации.
Ваш следующий шаг потребует практических действий. Мы рекомендуем немедленно начать энергоаудит конкретного объекта. Определите ваши наиболее эффективные агрегаты или холодильные агрегаты. Проведите ограниченную пилотную модернизацию одной системы, чтобы математически подтвердить прогнозируемую экономию. Как только локализованный пилотный проект окажется успешным, вы сможете с уверенностью развернуть программу обновления по всему предприятию.
О: Да, но сумма незначительна. Встроенная электроника и модули связи потребляют номинальный ток в режиме ожидания. Обычно это значение варьируется от долей ватта до нескольких ватт, в зависимости от модели. Эта крошечная выгода полностью затмевается огромной эксплуатационной экономией, достигаемой при работающем вентиляторе.
Ответ: Вам следует скептически относиться к общим заявлениям об «экономии до 70%». Фактическая экономия полностью зависит от двух факторов: базовой неэффективности вашей старой системы и процента времени, которое новый вентилятор проводит при частичной нагрузке. Всегда рассчитывайте экономию исходя из конкретных рабочих циклов.
О: Это вполне оправдано в непрерывных приложениях, работающих более 4000 часов в год с переменным спросом. Быстрая экономия энергии быстро компенсирует премиальную цену. Однако для резервного оборудования или систем, работающих нечасто, увеличенный период окупаемости может не оправдать немедленные капитальные затраты.
