Модернизация или выбор подходящего двигателя вентилятора конденсатора больше не ограничиваются подбором оборотов в минуту. Он действует как критически важная переменная общей эффективности системы HVAC. Это также обеспечивает строгое соблюдение нормативных требований на мировых рынках. Неоптимальный выбор вентилятора напрямую приводит к чрезмерному потреблению энергии. Кроме того, он генерирует более высокие акустические сигнатуры. Это часто приводит к преждевременному отказу системы в суровых условиях эксплуатации на открытом воздухе. Вы должны предотвратить эти операционные сбои, чтобы защитить свою прибыль. Хотя технология электронной коммутации (EC) считается отраслевым стандартом, переход требует тщательного планирования. Выбор именного ЕС-вентилятора для применения в конденсаторах требует баланса аэродинамических характеристик с интеграцией интеллектуального управления. Вы также должны уделять приоритетное внимание экологической устойчивости. В этом подробном руководстве вы узнаете, как оценить основные инженерные аспекты. Мы изучим расширенные протоколы управления. Наконец, мы опишем общие риски внедрения, чтобы вы могли гарантировать успешное и долгосрочное обновление.
Конденсаторы редко работают в максимальных расчетных условиях. Температура окружающей среды постоянно колеблется в течение дня и ночи. Традиционные двигатели переменного тока работают с фиксированной скоростью. Они тратят огромное количество энергии во время внепиковых тепловых нагрузок. Они заставляют системы агрессивно включаться и выключаться. Постоянная езда на велосипеде быстро изнашивает механические компоненты. И наоборот, технология EC обеспечивает точную модуляцию скорости. EC-вентиляторы мгновенно регулируют свою мощность. Они напрямую реагируют на изменение требований к охлаждению. Эта возможность решает фундаментальную проблему неэффективности устаревших конденсаторных систем.
Вы измеряете успех развертывания посредством поддающегося проверке снижения энергопотребления. Правильно подобранная система обычно обеспечивает экономию энергии более 30%. В то же время он поддерживает оптимальную температуру конденсации хладагента во всех рабочих циклах. Поддержание стабильного давления напора предотвращает ненужную нагрузку на компрессор. Это обеспечивает бесперебойную работу всего цикла охлаждения. Успех также означает снижение акустической мощности при частичных нагрузках. Это обеспечивает более тихую и безопасную установку.
Вентиляторы EC определенно требуют более высоких первоначальных капитальных затрат. Они стоят дороже, чем старые альтернативы переменного тока. Заинтересованные стороны часто ставят под сомнение эту первоначальную премию. При моделировании рентабельности инвестиций тщательно основывайте свои расчеты. Вы должны полагаться на фактические часы работы при частичной нагрузке. Не полагайтесь исключительно на гипотетические сравнения пиковой эффективности. Большинство конденсаторов проводят большую часть своего срока службы при частичной мощности. Именно здесь технология EC обеспечивает максимальную финансовую отдачу. Оцените капитальные затраты в сравнении с реалистичными круглогодичными профилями температуры окружающей среды.

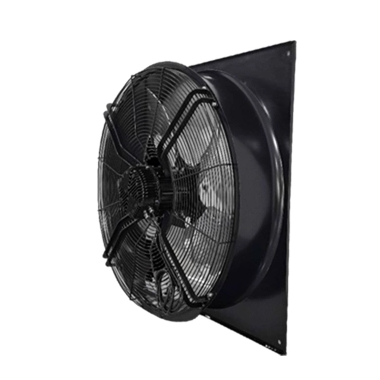

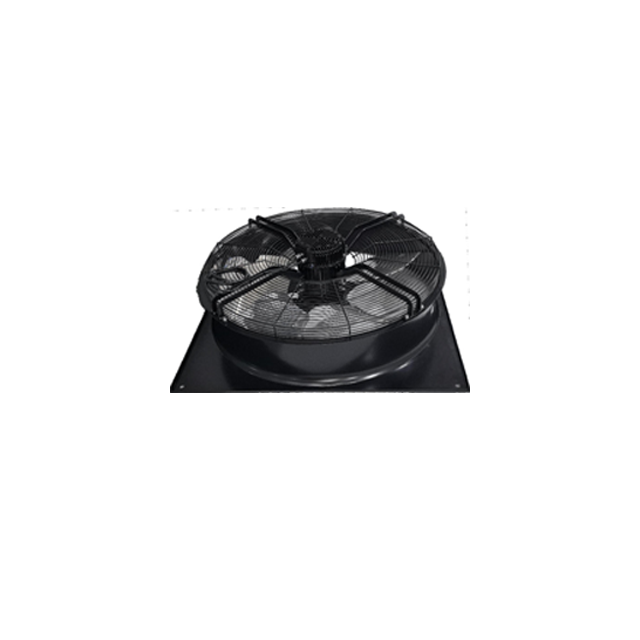

Осевые вентиляторы перемещают воздух параллельно вращающемуся валу двигателя. Они служат выбором по умолчанию для коммерческих конденсаторов с воздушным охлаждением. Инженеры часто используют их для систем вентиляции с тепловым насосом. Вы также обнаружите, что они доминируют в холодильных камерах. Они превосходно справляются с перемещением огромных объемов воздуха. Они оптимально работают при статическом давлении от низкого до среднего. Кроме того, они хорошо масштабируются. Вы можете легко объединить их в большие массивы с несколькими вентиляторами. При выборе ЕС-вентилятора для конденсаторных агрегатов осевые конструкции обычно обеспечивают наилучшее соотношение воздушного потока и мощности.
Центробежные вентиляторы втягивают воздух и выбрасывают его радиально. Они обслуживают нишевые, весьма требовательные приложения. Вы будете использовать их для скрытых конденсаторных установок. Они хорошо работают в системах с глубокими воздуховодами. Они решают проблемы в средах, испытывающих крайние пространственные ограничения. Они обеспечивают исключительную производительность при высоком сопротивлении системы. Однако они, как правило, остаются менее эффективными для стандартного отвода тепла на открытом воздухе. Они потребляют больше энергии, чтобы переместить тот же объем неограниченного воздуха. Используйте их только тогда, когда этого требуют физические ограничения.
Вы должны установить четкую основу для своих инженерных команд. По умолчанию автоматически применяются осевые конструкции EC. Доверьтесь им при установке на открытом воздухе. Переходите к центробежному решению только тогда, когда этого требуют конкретные воздуховоды. Экстремальное статическое давление требует радиального потока воздуха. В противном случае придерживайтесь проверенной эффективности осевой геометрии.
Сравнение архитектуры вентиляторов EC
| Особенность | Осевые ЕС-вентиляторы | Центробежные ЕС-вентиляторы |
|---|---|---|
| Основной вариант использования | Конденсаторы открытого типа, тепловые насосы | Канальные системы, скрытые блоки |
| Статическое давление | От низкого до среднего | От высокого до экстремального |
| Объем воздушного потока | Очень высокий | Умеренный |
| Энергоэффективность (открытый воздух) | Отличный | Субоптимальный |
Вы должны тщательно согласовать аэродинамическую мощность с физической катушкой. Чтение кривой зависимости вентилятора от сопротивления змеевика конденсатора имеет решающее значение. Если вы занизите размер вентилятора, вы задушите воздушный поток. Это приводит к опасно высокому давлению напора. Слишком большой размер вентилятора создает совершенно другие проблемы. Он постоянно тратит электроэнергию. Это также неоправданно увеличивает аэродинамический шум. Для обеспечения точности выполните следующие действия по определению размера:
Оценка уровней звуковой мощности (дБА) требует пристального внимания. Этот показатель имеет решающее значение для городских установок. К тепловым насосам часто предъявляются строгие требования по шуму в ночное время в жилых зонах. Вы должны смягчить тональные частоты. Особое внимание обратите на аэродинамические конструкции со стреловидными лопастями. Современные рабочие колеса имеют зубчатую заднюю кромку. Эти биомиметические формы разбивают турбулентные потоки воздуха. Они значительно уменьшают низкочастотный шум. Мы рекомендуем проверять уровни звукового давления на скоростях с частичной нагрузкой.
Диапазон рабочих температур определяет живучесть двигателя. Конденсаторные агрегаты на крыше сталкиваются с суровыми условиями. Они поглощают прямое солнечное излучение и вытягивают горячий отработанный воздух. Стандартные двигатели быстро перегреваются. Вы должны убедиться, что внутренняя электроника способна выдержать такие тепловые нагрузки. Рейтинг защиты от проникновения (IP) не менее важен. Вам нужен минимальный рейтинг IP54 или IP55. Это защищает от дождя, промышленной пыли и прибрежных солевых брызг. Использование прочного двигателя вентилятора конденсатора гарантирует долговечность в суровом климате. Он герметизирует чувствительные катушки статора от коррозионной влаги.
Соответствие требованиям к напряжению требует ранней координации. Вам придется выбирать между однофазной и трехфазной архитектурой. Крупные коммерческие объекты используют трехфазное питание для лучшей балансировки нагрузки. Вам также необходимо управлять коррекцией коэффициента мощности. Современные ЕС-вентиляторы оснащены активной коррекцией коэффициента мощности (PFC). Это предотвращает гармонические искажения в локальной сети. Благодаря этому электрические следы остаются чистыми, а поставщики коммунальных услуг остаются довольными.
Умная интеграция отделяет современные ЕС-вентиляторы от устаревшего оборудования. Сначала необходимо оценить стандартные аналоговые входы 0–10 В. Простое изменение напряжения постоянного тока определяет частоту вращения. Альтернативно, ШИМ (широтно-импульсная модуляция) обеспечивает надежное цифровое управление скоростью. Для крупных коммерческих объектов отдайте предпочтение Modbus RTU. Modbus обеспечивает глубокую интеграцию с BMS (системой управления зданием). Вы можете соединить несколько вентиляторов последовательно. Это позволяет осуществлять мониторинг оборотов в реальном времени. Он также сообщает о конкретных кодах неисправностей непосредственно на панели технического обслуживания.
Физическая интеграция определяет скорость установки. Вы должны тщательно проанализировать конструкцию решетки. Конфигурации настенных колец направляют поток воздуха и повышают эффективность. Монтажные кронштейны должны соответствовать устаревшим размерам. Физическая замена старого оборудования должна свести к минимуму структурные изменения. Резка листового металла на крыше требует дорогостоящего рабочего времени. Запросите стандартизированные монтажные пластины. Убедитесь, что осевая глубина вентилятора соответствует занимаемой площади существующего корпуса.
Производителям оригинального оборудования необходимы надежные цепочки поставок. Тесно сотрудничайте с производителями, которые предлагают стабильные сроки выполнения заказов. Требуйте быстрого отбора проб прототипов для испытаний в термической камере. Вам также необходима глобальная совместимость по напряжению. Ищите двигатели, обеспечивающие бесперебойную работу с частотой 50/60 Гц. Универсальные диапазоны напряжения позволяют стандартизировать инвентарь. Вы можете без особых усилий отправить один и тот же конденсаторный блок в Европу или Северную Америку.
Вы не можете игнорировать глобальное энергетическое законодательство. Убедитесь, что выбранный двигатель соответствует региональным стандартам. Директива ErP регулирует минимальные уровни эффективности по всей Европе. Правила Министерства энергетики предусматривают строгие энергетические цели в США. Несоблюдение этих стандартов препятствует коммерциализации продукции. Всегда запрашивайте сертифицированные отчеты о лабораторных испытаниях. Убедитесь, что классы аэродинамической эффективности соответствуют опубликованным в литературе.
Модернизация старых систем сопряжена с серьезными электрическими рисками. В старых контроллерах конденсаторов переменного тока используются методы обрезки фазы. Некоторые используют простые трансформаторы понижения напряжения для управления скоростью. Вы не можете подключить их напрямую к двигателям EC. Прерванные синусоидальные волны переменного тока мгновенно выведут из строя встроенный инвертор ЕС-двигателя. Они поджигают внутренние конденсаторы шины постоянного тока. Вам необходимо внедрить выделенные контроллеры EC. В качестве альтернативы установите современные модернизированные реле BMS для обеспечения экологически чистой энергии.
Механическая гармония имеет большое значение в корпусах из листового металла. Конденсаторные установки с несколькими вентиляторами часто испытывают приятные вибрации. Частота одного вентилятора усиливает вибрацию соседнего вентилятора. Этот акустический резонанс вызывает серьезные жалобы на шум. Это также со временем утомляет металл. Защищайте свои инвестиции заранее.
Выбор оптимального EC-вентилятора для вашей конденсаторной системы остается задачей тщательного баланса. Вы должны согласовать аэродинамическую эффективность с совместимостью интеллектуальных систем управления. Вам также необходимо гарантировать надежную работу в суровых условиях. Игнорирование любого из этих принципов приводит к неоптимальной производительности и высоким затратам на техническое обслуживание. Чтобы успешно двигаться вперед, полностью избегайте готовых догадок. Инженерам и OEM-производителям следует немедленно перейти к этапу строгого составления короткого списка. Запросите у своих поставщиков конкретные данные по аэродинамическим характеристикам вентилятора. Перед заказом запросите модели 3D CAD для проверки пространственных допусков. Наконец, закрепите образцы для тщательного тестирования в термической камере. Тестирование подтверждает ваши инженерные предположения и обеспечивает долгосрочный успех.
О: Механически да, если монтажный кронштейн идеально подходит. Электрически нет. ЕС-вентиляторам требуется постоянное сетевое напряжение для питания внутренней электроники. Для регулирования скорости они используют отдельный низковольтный управляющий сигнал, например 0–10 В или ШИМ. Это полностью отличается от старых двигателей переменного тока с регулированием напряжения. Неправильное их подключение приведет к немедленному отказу оборудования.
О: IP54 является стандартным минимальным уровнем базовой защиты от пыли и брызг воды вне помещений. Однако настоятельно рекомендуется IP55 или выше. Вам необходим IP55 для условий, подверженных сильному дождю, скоплению снега или мелкой промышленной пыли. Более высокие номиналы защищают внутреннюю электронику от агрессивной коррозии.
Ответ: ЕС-вентиляторы модулируют свою скорость вращения, чтобы точно соответствовать переменной холодопроизводительности холодильной камеры. Эта точная регулировка поддерживает очень стабильное давление конденсации. Это снижает механическую нагрузку на компрессор. Самое главное, это предотвращает ненужное потребление энергии в периоды низкой нагрузки, экономя огромное количество энергии.
