Современные объекты сталкиваются с серьезной инженерной задачей. Чистые помещения, центры обработки данных и современные системы отопления, вентиляции и кондиционирования воздуха требуют пропускания воздуха через фильтры невероятной плотности, надежные теплообменники и сложную систему воздуховодов. Эти плотные компоненты сильно ограничивают поток воздуха. Традиционные вентиляторы переменного тока с трудом могут работать эффективно при таком высоком сопротивлении системы. Они страдают от серьезной неэффективности, огромной двигательной нагрузки и чрезмерного шума. Управляющие предприятиями не могут позволить себе такие постоянные штрафы за производительность. Нам нужны более разумные и надежные решения в области вентиляции. Представляем современный EC-вентилятор высокого статического давления . Эта технология стала отраслевым стандартом, позволяющим сбалансировать строгие требования к давлению со строгими требованиями по энергопотреблению. Вы узнаете, как сопротивление системы влияет на производительность и почему важны конкретные аэродинамические конструкции. Мы рассмотрим критические различия между типами вентиляторов. Наконец, мы даем практические рекомендации по оценке показателей производительности, рискам, связанным с модернизацией, и выбору поставщика для следующего крупного обновления.
Импеданс системы имеет значение: в условиях высокого статического давления требуются вентиляторы, специально разработанные для преодоления сопротивления без падения воздушного потока.
Технологические преимущества: технология EC (электронно-коммутируемая) обеспечивает повышение энергоэффективности на 30–50 % при частичных нагрузках по сравнению со стандартными двигателями переменного тока.
Выбор конструкции: Выбор между центробежными ЕС-вентиляторами с загнутыми вперед и загнутыми назад лопатками строго зависит от пространственных ограничений и конкретных акустических требований.
Общая стоимость владения превышает капитальные затраты. Несмотря на то, что первоначальные затраты на закупки выше, окупаемость инвестиций обычно достигается в течение 12–24 месяцев за счет экономии энергии и сокращения затрат на техническое обслуживание.
Для оптимального функционирования воздушному потоку необходим свободный путь. Однако современные промышленные условия редко обеспечивают такую возможность. Плотность компонентов системы создает значительные физические барьеры. Мы называем это сопротивление системы импедансом. Высокоэффективные фильтры HEPA, змеевики глубокого охлаждения и обширная сеть воздуховодов блокируют естественное движение воздуха. Для успешного прохождения воздуха им требуется значительная механическая сила. Вы должны спроектировать свои системы так, чтобы преодолеть эти намеренные узкие места. В противном случае ваше предприятие не сможет обеспечить критические показатели вентиляции.
Вы должны четко различать статическое давление и динамическое давление. Динамическое давление напрямую зависит от скорости воздуха. Это кинетическая энергия движущегося воздуха. Статическое давление представляет собой потенциальную энергию, необходимую для преодоления физического сопротивления. Думайте об этом как о внешнем давлении, оказывающем давление на стенки воздуховода. В установках с высоким импедансом создание статического давления гораздо более важно. Одна только скорость не может протолкнуть воздух через плотный HEPA-фильтр. Вам нужна грубая сила толчка.
Стандартные вентиляторы переменного тока с треском выходят из строя в таких сложных условиях. Когда они сталкиваются с сильным сопротивлением, они немедленно выходят из зоны оптимальной эффективности. Они потребляют огромное количество электроэнергии только для поддержания основного воздушного потока. Вы заметите значительный перегрев двигателя, поскольку он борется с противодавлением. Акустические шипы становятся постоянной помехой в помещении. Кроме того, при такой нагрузке стандартные двигатели испытывают ускоренный износ подшипников. Такая быстрая деградация резко сокращает жизненный цикл оборудования. В конечном итоге вы столкнетесь с преждевременными сбоями системы.

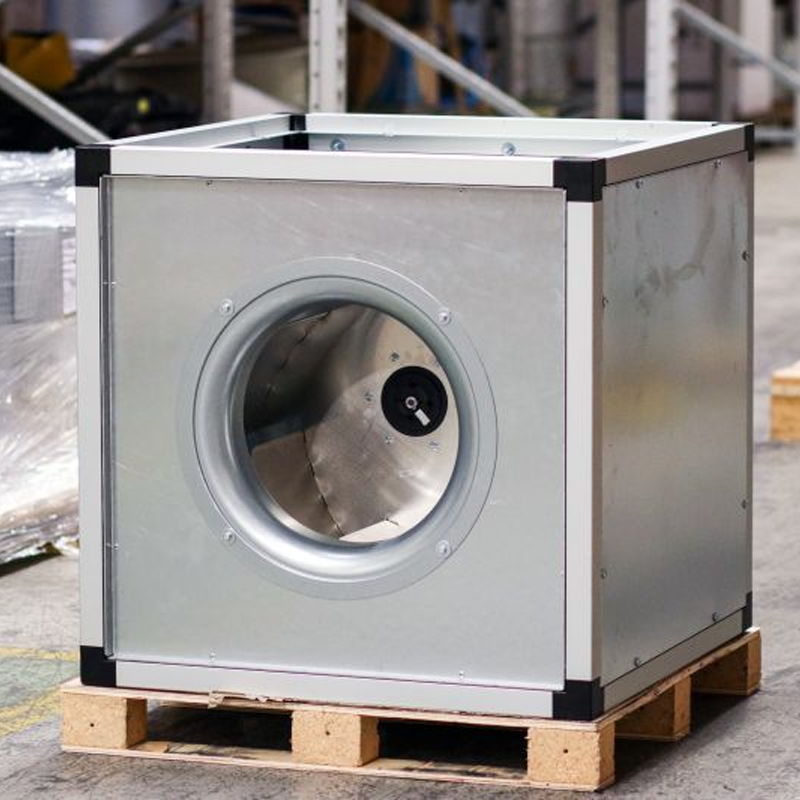

Почему инженеры так сильно полагаются на центробежные конструкции? Стандартные осевые вентиляторы превосходно справляются с перемещением больших объемов воздуха при очень низком давлении. Они быстро выходят из строя при увеличении сопротивления. Центробежные конструкции работают по-другому. Они втягивают воздух в осевом направлении и перенаправляют его радиально наружу. Этот резкий сдвиг на 90 градусов естественным образом создает гораздо более высокое статическое давление. Следовательно, они по своей сути лучше подходят для требовательных промышленных применений. Они легко преодолевают сопротивление.
Эти модели представляют собой абсолютный золотой стандарт для приложений, работающих в тяжелых условиях. Они эффективно справляются с сильным противодавлением.
Сильные стороны: они обеспечивают высочайшую пиковую эффективность при создании огромного давления. Они обладают неперегрузочными характеристиками мощности. Двигатель не сгорит, если сопротивление системы внезапно упадет. Они идеально подходят для непрерывного тяжелого промышленного охлаждения. Они прекрасно справляются с переменными нагрузками.
Компромиссы: они требуют большей пространственной глубины внутри вентиляционной установки. Они также работают на гораздо более высоких оборотах для достижения целевого давления. Это может привести к появлению различных акустических профилей.
Эти конкретные модели идеально подходят для компактных, чувствительных к шуму помещений. Они обеспечивают другой набор аэродинамических преимуществ.
Сильные стороны: они обеспечивают необходимый воздушный поток и давление при значительно более низких рабочих скоростях. Эта более низкая скорость приводит к гораздо более тихой работе в целом. Их компактность делает их идеальными для установки в закрытых вентиляционных установках HVAC (AHU). Они экономят ценное внутреннее пространство.
Компромиссы: их кривая мощности может перегружаться в определенных условиях. Если сопротивление системы неожиданно упадет, двигатель может потреблять чрезмерный ток. Они также обеспечивают несколько меньшую пиковую энергоэффективность, чем альтернативы с обратным изгибом.
Использование надежного центробежного ЕС-вентилятора гарантирует, что правильный аэродинамический профиль будет соответствовать вашим конкретным пространственным и акустическим ограничениям. Необходимо тщательно выбирать конструкцию рабочего колеса.
Приобретение подходящего оборудования требует тщательной технической оценки. Вы должны проанализировать несколько перекрывающихся измерений. Не основывайте свой выбор на одной спецификации.
Вы должны точно сопоставить кривую производительности вентилятора с фактической рабочей точкой. Внимательно посмотрите на объем воздушного потока в зависимости от создаваемого статического давления. Сопротивление системы меняется динамически, поскольку фильтры со временем сильно загружаются пылью. Вам нужна рабочая точка, удобно расположенная в пределах окна максимальной эффективности вентилятора. Никогда не выбирайте агрегат, работающий на крайних границах кривой производительности.
Оценка удельной мощности вентилятора (SFP) абсолютно не подлежит обсуждению. Более низкий SFP указывает на гораздо лучшее использование энергии на единицу воздушного потока. Вы должны обеспечить строгое соблюдение региональных стандартов энергоэффективности. Ключевые рамки включают директиву ErP в Европе и ASHRAE 90.1 в Северной Америке. Эти авторитетные стандарты диктуют строгие минимальные пороговые значения эффективности для коммерческой вентиляции. Их соблюдение защитит ваше предприятие от штрафов со стороны регулирующих органов.
Высокое сопротивление неизбежно порождает значительный аэродинамический шум. Вы должны оценить уровни звуковой мощности во всем рабочем спектре. Стабилизация ЕС-двигателя играет здесь решающую роль. Плавное электронное переключение предотвращает механическое гудение, характерное для старых двигателей переменного тока. Обратите особое внимание на шум отрыва корпуса. Правильное акустическое планирование предотвращает распространение мешающего шума в занятые коммерческие помещения.
Современные объекты в значительной степени полагаются на вентиляцию, управляемую по потребности (DCV). Вы должны тщательно оценить коммуникационные возможности подразделения. Большинство современных устройств поддерживают простые аналоговые сигналы 0–10 В или ШИМ-управление. Для очень сложных систем подключение Modbus или RS485 обеспечивает бесшовную интеграцию с системой управления зданием (BMS). Это обеспечивает профилактическое обслуживание и мониторинг производительности в режиме реального времени.
Ключевые показатели оценки закупок
Оценочный параметр | Оцениваемая основная метрика | Ключевой отраслевой стандарт/протокол |
|---|---|---|
Аэродинамические характеристики | Воздушный поток (CFM/CMH) в зависимости от Па/дюйм водного столба | Сопоставление рабочих точек системы |
Энергоэффективность | Удельная мощность вентилятора (SFP) | Директива ErP, ограничения ASHRAE 90.1 |
Акустический выход | Уровень звуковой мощности (дБ) | Стандарты акустических измерений ISO |
Интеграция BMS | Совместимость сигналов | 0–10 В, ШИМ, Modbus RTU/RS485 |
Модернизация существующей инфраструктуры сопряжена с особыми инженерными рисками. Вы должны тщательно ориентироваться в этой физической реальности, чтобы обеспечить успешный проект модернизации.

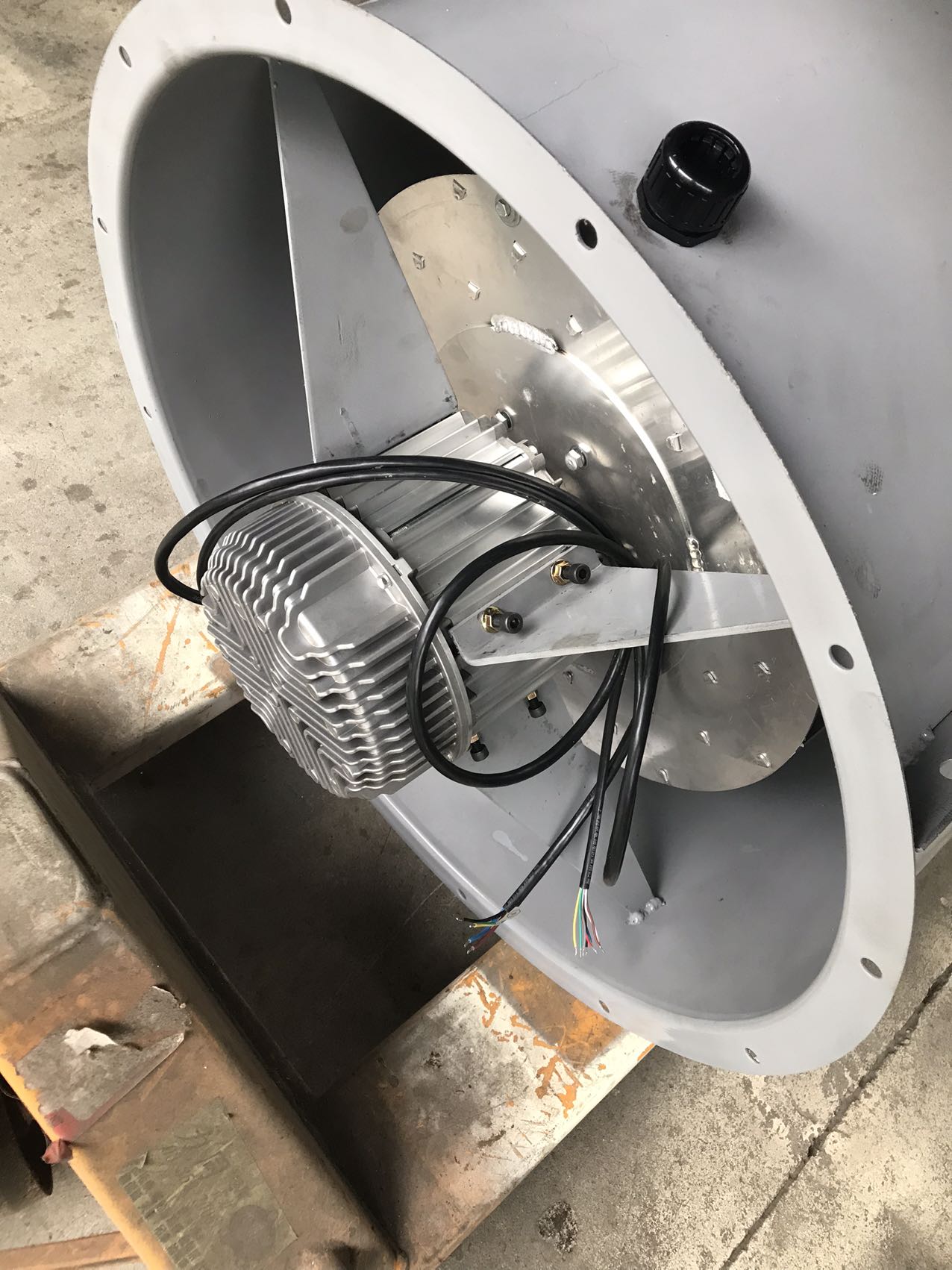

Замена устаревших воздуходувок переменного тока с ременным приводом требует точной точности. Переход на вентиляторные группы EC с прямым приводом полностью меняет внутреннюю геометрию агрегата. Необходимо провести тщательное пространственное планирование. Оценить структурную целостность существующих переборочных стенок. Они должны поддерживать новую конфигурацию массива, не прогибаясь под высоким давлением. Обеспечьте достаточное пространство для доступа для обслуживания.
Новая технология двигателей по-другому взаимодействует с электросетью вашего предприятия. Вы должны заранее устранить потенциальные риски гармонических искажений. Убедитесь, что распределительная сеть вашего предприятия поддерживает современные интегрированные контроллеры. Иногда для поддержания общего качества электроэнергии необходимы активные фильтры гармоник. Не игнорируйте характеристики общего гармонического искажения (THDi), предоставленные производителем.
Инженеры часто завышают запасы статического давления. Это распространенная и невероятно дорогостоящая ошибка. Не выбирайте устройство, основываясь на искусственно завышенной точке сопротивления. В противном случае оборудование будет работать неэффективно при фактической суточной нагрузке. Точно нанесите на карту реалистичную кривую системы. Доверяйте своим эмпирическим измерениям поля, а не завышенным теоретическим моделям.
Модели с прямым приводом полностью исключают необходимость регулярной замены ремня. Вам больше не нужно планировать регулярную смазку подшипников. Однако реалии технического обслуживания существенно меняются. Вам нужны технические специалисты, обученные основам электронной диагностики. Они должны понимать, как устранять неисправности связи. Им необходимы навыки быстрого считывания и интерпретации сигналов цифрового контроллера.
Завершение вашего выбора требует методического, основанного на фактических данных подхода. Не полагайтесь исключительно на основные маркетинговые характеристики. Сделайте следующие важные шаги.
Строго настаивайте на эмпирических данных о производительности, предоставленных производителем. Общих кривых производительности никогда не бывает достаточно для приложений с высокими требованиями. Используйте специальное программное обеспечение для выбора вентиляторов, чтобы смоделировать точные условия эксплуатации. Эта цифровая проверка гарантирует, что устройство будет безупречно достигать ваших конкретных целей по воздушному потоку и сопротивлению.
Мы настоятельно рекомендуем сначала выполнить пилотный этап. Прежде чем брать на себя серьезные обязательства, запросите образцы для модернизации конкретной AHU. Проверьте производительность в реальных условиях. Измерьте фактическое потребление энергии и акустическую мощность. Используйте эти данные для обоснования масштабирования закупок по всему предприятию.
Посмотрите внимательно, помимо самого оборудования. Тщательно оцените производителя, чтобы обеспечить долгосрочную надежность.
Оцените продолжительность и полноту гарантии на оборудование.
Проверьте наличие на месте и сроки поставки критически важных запасных частей.
Оцените свои возможности инженерно-технической поддержки для комплексной интеграции BMS.
Проверьте их послужной список, в частности, в промышленном применении высокого статического давления.
Переход на надежную ЕС-систему высокого статического давления имеет огромное стратегическое значение. Вы получаете очень предсказуемую производительность даже в условиях крайнего сопротивления системы. Это обеспечивает строгое соблюдение глобальных директив по эффективности. Более того, это изо дня в день обеспечивает измеримую операционную экономию. Не забывайте принимать окончательные решения о закупках строго на основе обозначенных рабочих точек. Изолированные показатели пиковой производительности часто вводят покупателей в заблуждение. Оцените свои пространственные ограничения, должным образом проверьте свою электрическую инфраструктуру и сотрудничайте с надежным поставщиком. Потратьте время на то, чтобы точно смоделировать кривую вашей конкретной системы. Следуя этим структурированным шагам, вы получите высокоэффективную, перспективную систему вентиляции, предназначенную для беспрепятственной работы в самых сложных условиях.
Ответ: Стандартные системы коммерческой вентиляции обычно работают при давлении ниже 500 Паскалей (2 дюйма водного столба). Приложения с высоким статическим давлением обычно начинаются примерно с 1000 Паскалей (4 дюйма водного столба) и могут легко превышать 2500 Паскалей (10 дюймов водного столба). Эти повышенные пороговые значения чрезвычайно распространены в сложных чистых помещениях, плотных установках HEPA-фильтрации и тяжелых промышленных процессах охлаждения.
О: Хотя нишевые осевые вентиляторы серии «Xtreme» существуют для сред с высоким давлением, они не являются стандартным выбором. Осевые конструкции естественным образом борются со значительным противодавлением. Центробежные модели остаются проверенным отраслевым стандартом высокой устойчивости. Их радиальная структура воздушного потока создает значительное статическое давление гораздо более эффективно и надежно.
О: Технология электронной коммутации (EC) использует встроенный микропроцессор для постоянного контроля и регулировки двигателя. Эта интеллектуальная электронная коммутация поддерживает постоянный крутящий момент и точные обороты, несмотря на колебания противодавления. В отличие от традиционных двигателей переменного тока, ЕС-двигатели активно предотвращают потери энергии и резкое падение эффективности при резком повышении сопротивления системы.
Ответ: Для промышленных установок, работающих непрерывно (24 часа в сутки, 7 дней в неделю), окупаемость инвестиций обычно составляет от 12 до 24 месяцев. Такая быстрая финансовая отдача напрямую связана с снижением энергопотребления на 30–50 % при частичных нагрузках. Кроме того, полное исключение регулярного механического обслуживания, например, замены ремня, ускоряет срок окупаемости.
