Het specificeren van een industriële ventilator vereist het balanceren van twee tegengestelde krachten. Ingenieurs moeten een nauwkeurige luchtstroom leveren en tegelijkertijd aanzienlijke systeemweerstand overwinnen. U kunt het zich niet veroorloven om compromissen te sluiten op het gebied van energie-efficiëntie of akoestische prestaties in moderne ontwerpen. Zeer dichte systeemarchitecturen introduceren complexe impedantieprofielen. Het duwen van lucht door dichte HEPA-filters en strakke koellichamen creëert op natuurlijke wijze enorme weerstand. Dit maakt het specificeren van de juiste apparatuur een cruciale taak voor de algehele systeembetrouwbaarheid.
Elektronisch gecommuteerde (EC)-technologie bepaalt nu de norm voor het beheren van veeleisende drukmogelijkheden naast variabele snelheidsregeling. Deze gids biedt een praktisch raamwerk voor het evalueren en op de shortlist zetten van EC-ventilatoren op basis van uw specifieke systeemvereisten. U leert hoe u prestatiecurven analyseert, aerodynamische stilstand vermijdt en naadloos door moderne nalevingsnormen navigeert.
Systeemimpedantie bepaalt selectie: Nauwkeurige berekening van drukval over filters, spoelen en kanalen is de eerste stap waarover niet kan worden onderhandeld voordat eventuele statische druklimieten voor EC-ventilatoren worden geëvalueerd.
Curve-intersectie is van cruciaal belang: Een succesvolle specificatie is afhankelijk van het vinden van het precieze werkpunt waar de systeemimpedantiecurve de prestatiecurve van de EC-ventilator bij maximale efficiëntie snijdt.
Ontwerpvariaties zijn belangrijk: Centrifugale EC-ventilatoren (vooral achterwaarts gebogen) presteren doorgaans beter dan axiale ontwerpen in toepassingen met hoge weerstand, hoewel moderne EC-ventilatoren met hoge statische druk hybride oplossingen bieden.
Risicobeperking: Te dicht bij het blokkeergebied van de ventilatorcurve werken leidt tot akoestische resonantie, mechanische spanning en efficiëntieverlies.
Moderne ventilatie- en industriële koelsystemen vereisen steeds compactere footprints. Ingenieurs worden voortdurend geconfronteerd met de uitdaging om meer componenten in kleinere ruimtes te verpakken. Dichte vormfactoren zorgen onvermijdelijk voor ernstige luchtstroombeperkingen. Wanneer u lucht door dikke HEPA-filters, ingewikkelde koellichamen van servers of complexe kanalen blaast, genereert het systeem een hoge weerstand. Deze weerstand noemen we systeemimpedantie. Om deze impedantie te overwinnen is een ventilator nodig die een aanzienlijke duwkracht kan genereren.
Traditionele AC-motoren hebben het moeilijk in deze zeer restrictieve omgevingen. Ze hebben vaak last van motorslip en genereren overtollige warmte wanneer ze tegen hoge weerstand worden gedrukt. Hier verandert de elektronisch gecommuteerde (EC) technologie het paradigma. EC-motoren maken gebruik van een geïntegreerde elektronische controller om borstelloze DC-technologie te beheren. Ze behouden een optimaal koppel en een hoge variabele snelheidsefficiëntie, zelfs wanneer de statische druk fluctueert. In tegenstelling tot traditionele ontwerpen past een EC-motor zijn snelheid voortdurend aan om aan de exacte belastingsvereiste te voldoen. Deze dynamische aanpassing voorkomt onnodige energieverspilling.
De ultieme succescriteria voor elke ventilatiespecificatie zijn afhankelijk van drie verschillende maatstaven. Eerst moet u het beoogde volumetrische debiet bereiken, doorgaans gemeten in CFM of CMH. Ten tweede moet u de totale statische druk overwinnen, gemeten in Pascal (Pa) of inches watermeter (inH2O). Ten slotte moet je beide parameters bereiken bij het absoluut laagste energieverbruik in Watt. Door deze vergelijking met drie variabelen onder de knie te krijgen, voorkomt u dat uw systeem thermische storingen vermijdt en tegelijkertijd voldoet aan de strenge energienormen.
Het selecteren van de juiste waaiergeometrie is net zo belangrijk als het kiezen van de juiste motortechnologie. Verschillende vormfactoren omgaan met systeemimpedantie op enorm verschillende manieren. Door deze mechanische kenmerken te begrijpen, worden kostbare specificatiefouten achteraf voorkomen.
Axiale ventilatoren verplaatsen lucht parallel aan de ventilatoras. Ze vertegenwoordigen de ideale oplossing voor toepassingen met een hoge luchtstroom waarbij de weerstand minimaal blijft.
Optimaal gebruiksscenario: Ingenieurs vertrouwen op axiale ventilatoren voor omgevingen met lage tot gemiddelde druk. Veel voorkomende toepassingen zijn onder meer landbouwventilatie, grote warmtewisselaars en koelsystemen in de open lucht.
Beperkingen: Axiale ontwerpen kampen inherent met zware weerstand. Wanneer de systeemimpedantie onverwacht stijgt, worden axiale ventilatoren zeer gevoelig voor afslaan. Ze missen eenvoudigweg de middelpuntvliedende kracht die nodig is om lucht effectief door dichte obstakels te duwen.

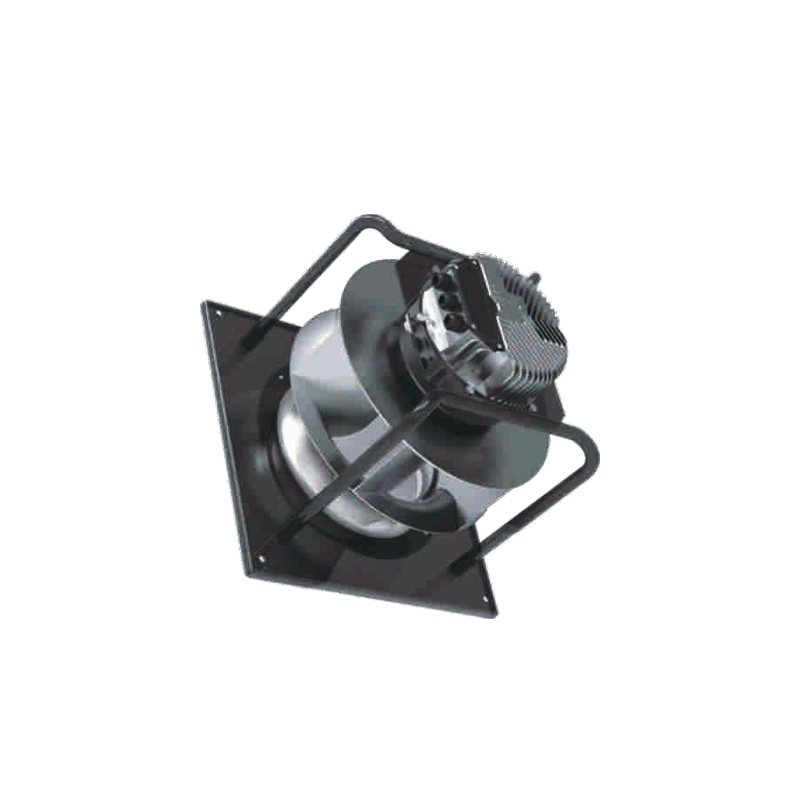

Wanneer u veeleisende systeemweerstand tegenkomt, bieden achterwaarts gebogen centrifugaalventilatoren meestal de meest betrouwbare oplossing. Deze units zuigen lucht axiaal aan en blazen deze radiaal af.
Optimaal gebruiksscenario: Dit ontwerp dient als de industriestandaard voor robuuste toepassingen. Het presteert uitzonderlijk goed in precisie-airconditioningunits, cleanrooms en complexe koelingarrays voor datacenters.
Voordelen: Achterwaarts gebogen waaiers bieden niet-overbelastende vermogenskarakteristieken. De motor zal geen overmatige stroom trekken, zelfs als de luchtstroom tot nul daalt. Piekefficiëntie vindt uiteraard precies in het midden van de drukcurve plaats. Dit maakt het veel eenvoudiger om een EC-ventilator met hoge statische druk die efficiënt werkt onder normale werkomstandigheden.
Voorwaarts gebogen ventilatoren hebben meerdere ondiepe bladen die in de draairichting gebogen zijn. Ze genereren specifieke luchtstroomeigenschappen die geschikt zijn voor krappe ruimtes.
Optimaal gebruiksscenario: Gebruik deze ventilatoren wanneer u te maken heeft met strikte ruimtelijke beperkingen. Ze kunnen de vereiste druk leveren bij aanzienlijk lagere bedrijfssnelheden (RPM's) vergeleken met achterwaarts gebogen modellen.
Nadeel: Voorwaarts gebogen ventilatoren hebben last van smallere piekefficiëntiebanden. Als de systeemweerstand onverwacht daalt (bijvoorbeeld als iemand een filter verwijdert), kan de motor snel overbelast raken. Ingenieurs moeten deze ventilatoren zorgvuldig specificeren om te voorkomen dat de motor voorbij zijn continue bedrijfslimieten wordt geduwd.
U kunt een ventilator niet specificeren door eenvoudigweg de maximale luchtstroom en maximale drukwaarden op een gegevensblad af te lezen. Prestaties in de echte wereld zijn volledig afhankelijk van hoe de ventilator interageert met uw specifieke systeemimpedantie. Je moet de EC-ventilator statische drukcurve om een succesvolle werking te garanderen.
Elke specificatie begint met een grafiek. De X-as vertegenwoordigt de luchtstroom, terwijl de Y-as de statische druk vertegenwoordigt. Eerst berekent en plot u de systeemimpedantiecurve. Omdat de druk betrekking heeft op het kwadraat van de luchtstroom, beweegt deze curve parabolisch omhoog. Vervolgens legt u de ventilatorprestatiecurve van de fabrikant over elkaar heen. Het exacte snijpunt van deze twee lijnen bepaalt uw werkelijke werkingspunt. De ventilator werkt alleen op dit specifieke kruispunt.
Een veelgemaakte fout is het selecteren van een ventilator waarbij het werkpunt dichtbij de uiterste uiteinden van de curve ligt. Bij gebruik in de buurt van 'vrije lucht' (maximale luchtstroom, nuldruk) wordt potentiële motorcapaciteit verspild. Werken in de buurt van het 'afsluitpunt' (maximale druk, nul luchtstroom) vermindert de efficiëntie drastisch. Ingenieurs moeten zich altijd richten op het middelste derde deel van de drukcurve. Deze centrale zone biedt de hoogste aerodynamische efficiëntie, de laagste akoestische output en de langste levensduur van de lagers.
De meeste centrifugale en axiale ventilatorcurves vertonen een opvallende 'dip' aan de linkerkant van de grafiek. We noemen deze kritieke zone het aerodynamische stallingsgebied.
Technisch risico: Het blokkeerpunt treedt op wanneer de waaierbladen niet langer een soepele luchtstroom kunnen handhaven. Grenslaagscheiding vindt plaats. Op dit punt daalt de statische druk plotseling, zelfs als de motor het toerental verhoogt.
Gevolg: Werken binnen of nabij het stalgebied veroorzaakt ernstige turbulentie. U zult enorme pieken in laagfrequente ruis ervaren. De turbulente stroming veroorzaakt ook ernstige mechanische trillingen, die de lagerslijtage versnellen en uiteindelijk voortijdige ventilatorstoringen veroorzaken.
Tabel 1: Werkzones en kenmerken van de EC-ventilator
Bedrijfszone |
Locatie op Kromme |
Aërodynamische efficiëntie |
Akoestisch profiel |
Aanbevolen actie |
|---|---|---|---|---|
Vrije lucht |
Uiterst rechts (max. CFM) |
Laag |
Gematigd |
Vermijd voor systemen met hoge impedantie. |
Optimaal bereik |
Middelste derde |
Maximaal |
Stil / Stabiel |
Richt u op deze zone voor het bedieningspunt. |
Stall dip |
Linksboven |
Extreem laag |
Luid / Resonant |
Geef hier nooit een ventilator op die moet werken. |
Uitschakeling |
Uiterst links (Max Pa) |
Nul |
Hoge spanning |
Alleen gebruikt voor laboratoriumbasislijnen. |
Zodra u het optimale werkingspunt in kaart heeft gebracht, moet u externe risicofactoren evalueren. Fysieke installatiebeperkingen en moderne regelgevingsnormen hebben een grote invloed op de keuze van het eindproduct.
Het overwinnen van hoge weerstand vereist hoge tipsnelheden van de waaier. Hogere snelheden veroorzaken onvermijdelijk meer geluid. U kunt niet vertrouwen op de akoestische basisgegevens van 'vrije lucht' die in standaardbrochures worden verstrekt. Vraag altijd gegevens over het geluidsvermogensniveau (LwA) op, gemeten precies op het door u berekende bedrijfspunt. Akoestische resonantie kan een overigens perfect ontworpen ventilatiesysteem verpesten. Controleer specifieke frequentiebanden (octaafbanden) om er zeker van te zijn dat het ventilatorgeluid niet in conflict komt met de akoestische dempende materialen die in uw behuizing worden gebruikt.
De mondiale energieregelgeving wordt steeds strenger. De Energiegerelateerde Producten (ErP)-richtlijn van de Europese Unie schrijft strikte minimale efficiëntieniveaus voor. Als er sprake is van aanzienlijke systeemimpedantie, daalt de algehele ventilatorefficiëntie vaak. U moet verifiëren dat het door u gekozen apparaat voldoet aan de ErP 2015/2020-conformiteitsnormen. Zoek naar hoge Fan Motor Efficiency Grades (FMEG). Het specificeren van conforme EC-ventilatoren zorgt ervoor dat uw eindproduct juridisch levensvatbaar blijft voor internationale markten.
Laboratoriumventilatorcurven gaan uit van ideale luchtstroomomstandigheden. Real-world installaties bieden zelden zulke luxe. We noemen deze discrepantie het 'systeemeffect'. Als u een ventilator te dicht bij een muur, een schot of een scherpe kanaalbocht plaatst, wordt de inlaatlucht verstoord. Deze turbulentie creëert een kunstmatige statische druk waarmee geen rekening is gehouden in uw initiële impedantieberekeningen. Zorg altijd voor voldoende plenumruimte rond de ventilatorinlaat. Als ruimtebeperkingen onvermijdelijk blijven, moet u de prestatiecurve van de ventilator wiskundig verlagen om het systeemeffect te compenseren.
De overstap van theoretische natuurkunde naar praktische inkoop vereist een gestructureerde aanpak. Gebruik dit raamwerk om uw leveranciersopties effectief te beperken.
Voordat u contact opneemt met een applicatie-engineeringteam, moet u de volgende nauwkeurige gegevens verzamelen:
Doelluchtstroom: Definieer zowel de minimaal vereiste stroom als de maximaal toegestane stroom.
Berekende statische drukval: Bepaal de exacte systeemweerstand bij uw beoogde maximale luchtstroom.
Elektrische parameters: Let op de beschikbare voedingsspanning, fase en frequentie.
Ruimtelijke beperkingen: Documenteer de maximaal toegestane afmetingen voor het ventilatorhuis en de waaierdiepte.
Niet alle datasheets van fabrikanten wegen even zwaar. U moet absolute transparantie eisen over de testomstandigheden. Zorg ervoor dat de leverancier zijn prestatiecurven afleidt aan de hand van strikte internationale testnormen. Zoek naar verwijzingen naar AMCA 210 of ISO 5801. Als een fabrikant ventilatoren test zonder de juiste gestandaardiseerde protocollen, zullen hun curvegegevens waarschijnlijk de mogelijkheden in de echte wereld overschatten. Betrouwbare gegevens garanderen dat uw impedantieberekeningen stand houden tijdens fysieke prototyping.
Zodra u uw bedrijfspunt heeft afgestemd op een betrouwbare curve, stapt u over van de theoretische analyse. Neem rechtstreeks contact op met de fabrikant. Vraag 3D CAD-modellen aan om de fysieke spelingen binnen uw montage te controleren. Vraag om gedetailleerde akoestische testrapporten, afgestemd op uw specifieke toerental- en drukvereisten. Vraag ten slotte levenscyclustestgegevens op (L10-levensverwachting van lagers) om de betrouwbaarheid op lange termijn onder uw berekende thermische en drukbelastingen te valideren.
Het specificeren van een EC-ventilator voor zware weerstand is een veeleisende oefening in het matchen van systeemimpedantie met aerodynamische efficiëntie. U moet de drukval van uw systeem nauwkeurig berekenen voordat u de catalogi van fabrikanten bekijkt. Houd er rekening mee dat het overspecificatie van een ventilator leidt tot ruimteverspilling, overmatig geluid en onnodige kapitaaluitgaven. Omgekeerd garandeert een te lage specificatie een thermische storing omdat de motor moeite heeft om lucht door dichte obstakels te duwen.
Breng uw bedrijfspunt altijd nauwkeurig in kaart om de ventilator in het middelste derde deel van zijn prestatiecurve te houden. Vermijd ten koste van alles het aerodynamische blokkeergebied om een lange levensduur van de lagers en een stille werking te garanderen. Nu u de werking begrijpt, kunt u uw impedantieberekeningen opstellen. Neem vandaag nog contact op met een applicatie-engineeringteam om aangepaste curve-modellering aan te vragen die strikt is afgestemd op uw systeemarchitectuur.
A: EC-ventilatoren maken gebruik van een geïntegreerde elektronische controller met gesloten lus om het motorgedrag dynamisch te bewaken en aan te passen. In tegenstelling tot AC-motoren die onder belasting last hebben van slip- en snelheidsverlies, handhaaft de EC-elektronica nauwkeurige toerentallen. Door het ingangsvermogen actief aan te passen op basis van real-time weerstand, ondersteunen ze moeiteloos de doelluchtstroom tegen fluctuerende systeemimpedantie.
A: De definitie hangt af van de specifieke toepassingsdrempel. Deze eenheden maken echter doorgaans gebruik van achterwaarts gebogen centrifugaalwaaiers of axiale bladen met een zeer agressieve spoed. Ze zijn speciaal ontworpen om een optimale luchtstroom te behouden ondanks aanzienlijke weerstand (gemeten in honderden of duizenden Pascal / inH2O) zonder dat de motor afslaat of overbelast raakt.
A: Het vertrouwen op variabele snelheid om slechte berekeningen op te lossen brengt aanzienlijke risico's met zich mee. Hoewel een EC-ventilator zijn toerental kan verhogen om onverwachte weerstand te overwinnen, verhoogt dit het geluidsniveau exponentieel. Bovendien versnelt het continu duwen van de motor op de maximale drempel de lagerslijtage en vermindert de algehele systeemefficiëntie.
