I guasti alle apparecchiature in ambienti industriali gravosi sono spesso riconducibili a guasti della gestione termica. I componenti di raffreddamento standard si degradano rapidamente se esposti a umidità costante, particelle abrasive e agenti corrosivi aggressivi. Questo rapido degrado porta inevitabilmente a tempi di inattività operativi inaccettabili e a interruzioni delle linee di produzione.

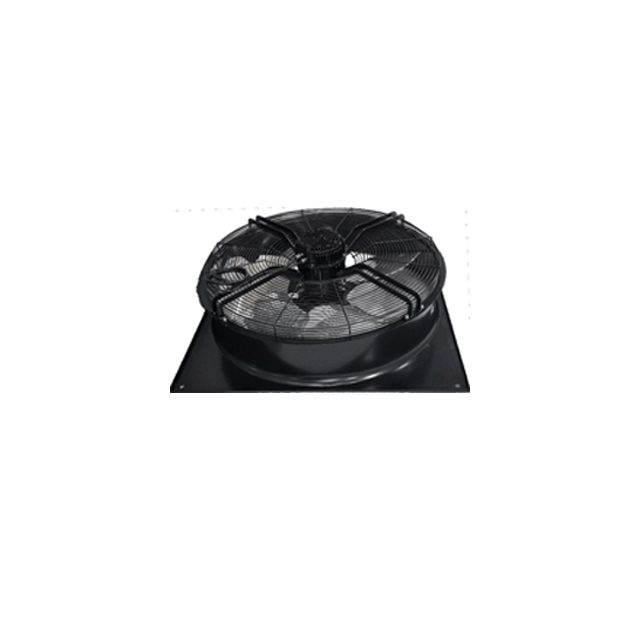

Aggiornamento a robusto il ventilatore assiale EC impermeabile risolve la duplice sfida degli ingegneri delle strutture. Garantisci la resilienza ambientale critica ottimizzando contemporaneamente il consumo energetico e il controllo del sistema.
Tuttavia, non tutte le affermazioni di marketing sull’impermeabilità reggono effettivamente alle sollecitazioni industriali del mondo reale. Questa guida completa fornisce un quadro pratico per valutare le specifiche tecniche. Imparerai come convalidare accuratamente i livelli di protezione dall'ingresso. Ti aiuteremo a selezionare una soluzione di raffreddamento progettata appositamente per sopravvivere alle realtà operative più esigenti.
La selezione della giusta attrezzatura di raffreddamento inizia definendo la vostra esatta realtà operativa. I gestori delle strutture devono identificare i fattori di stress ambientale specifici nelle prime fasi della fase di progettazione. Vuoi evitare di sottospecificare la tua attrezzatura. Una sottospecificazione porta direttamente al guasto prematuro del motore e all'arresto del sistema. Al contrario, una specifica eccessiva delle risorse spreca capitale prezioso su livelli di protezione non necessari. È necessario raggiungere un preciso equilibrio ingegneristico.
Classifichiamo gli ambienti difficili in tre tipi di esposizione principali. Ciascuna categoria richiede contromisure strutturali ed elettriche uniche.
Definire il successo va oltre la semplice rotazione della pala di un ventilatore. Una distribuzione di successo estende significativamente gli intervalli di manutenzione standard. Previene i cortocircuiti causati dall'umidità all'interno del nucleo del motore. Ancora più importante, un ventilatore adeguatamente specificato mantiene il CFM (piedi cubi al minuto) richiesto nonostante la forte resistenza ambientale. Garantisci una produzione continua senza emergenze termiche impreviste.
I produttori utilizzano spesso il termine 'impermeabile' come parola d'ordine generica nel marketing. Il termine stesso non dispone di definizioni ingegneristiche rigorose. La vera protezione si basa interamente sul sistema di classificazione IP (Ingress Protection). Lo standard IEC 60529 definisce questi codici IP specifici. Forniscono una base ingegneristica verificabile per il tuo Ventilatore EC con grado di protezione IP.
Comprendere questi numeri previene errori catastrofici nella selezione delle apparecchiature. Le due cifre in un codice IP rappresentano categorie di protezione completamente diverse.
La prima cifra misura la protezione contro corpi estranei solidi. Si va dai grandi strumenti fino alle microscopiche particelle di polvere. Gli ambienti difficili generalmente richiedono numeri elevati qui.
In genere sceglierai tra le classificazioni IP5x e IP6x. La classificazione IP5x significa che la ventola è 'protetta dalla polvere'. Un po' di polvere potrebbe entrare nell'alloggiamento, ma non interferirà con il normale funzionamento. La classificazione IP6x indica che l'apparecchiatura è completamente 'a tenuta di polvere'. Una chiusura a vuoto impedisce l'ingresso di qualsiasi particolato. Gli ambienti industriali difficili generalmente richiedono una linea di base IP6x. L'elettronica EC è altamente sensibile. La polvere metallica fine o le particelle conduttrici possono facilmente cortocircuitare i circuiti esposti.
La seconda cifra misura la resistenza all'ingresso di liquidi. Questo parametro determina se il tuo ventilatore sopravvive a una leggera pioggerellina o a un lavaggio chimico ad alta pressione.
Richiedi sempre certificazioni di test indipendenti al tuo fornitore. È necessario valutare attentamente queste valutazioni rispetto alla realtà specifica.
| Grado di protezione IP | Protezione da solidi (1a cifra) | Protezione da liquidi (2a cifra) | Ambiente applicativo ideale |
|---|---|---|---|
| IP54 | Protetto dalla polvere | Spruzzi d'acqua | Armadi per telecomunicazioni esterni protetti |
| IP55 | Protetto dalla polvere | Getti d'acqua a bassa pressione | Impianti di produzione generali |
| IP68 | A prova di polvere | Immersione continua | Zone di lavaggio per la lavorazione degli alimenti |
Supponiamo che i test IP standard utilizzino solo acqua pura e pulita. Le strutture del mondo reale utilizzano miscele saponose, solventi chimici pesanti e soluzioni altamente saline. Questi liquidi aggressivi abbassano la tensione superficiale dell'acqua. Penetrano nelle guarnizioni molto più velocemente dell'acqua pura di laboratorio. È necessario tenere conto di questa discrepanza durante il processo di selezione finale.
Gli alloggiamenti esterni forniscono la prima linea di difesa. Tuttavia, la sopravvivenza a lungo termine dipende interamente dalla protezione dei componenti interni. È necessario valutare tre specifiche tecniche fondamentali per garantire l'affidabilità.
I veri ventilatori impermeabili non fanno affidamento su cuciture di plastica strette. Si basano su un isolamento chimico avanzato. È necessario verificare il processo di invasatura interno del produttore.
L'invasatura prevede il versamento di resina liquida o poliuretano nello statore del motore. Questo composto polimerizza in un blocco solido e impenetrabile. Gli avvolgimenti del motore e la scheda a circuito stampato interna (PCB) vengono completamente racchiusi. Questo processo isola tutti i componenti elettronici critici dall'umidità atmosferica. Anche se l'alloggiamento della ventola esterna si rompe o perde, l'elettronica interna rimane perfettamente sicura. Il rivestimento conforme fornisce un'alternativa più leggera per ambienti meno severi. Applica una sottile pellicola chimica protettiva direttamente sul PCB. Tuttavia, i motori completamente incapsulati rimangono lo standard di riferimento per la massima resistenza all’umidità.
I cuscinetti rappresentano il punto di guasto meccanico più comune in qualsiasi attrezzatura rotante. Gli ambienti ad elevata umidità distruggono rapidamente i cuscinetti standard. L'umidità si infiltra nella pista del cuscinetto e lava via i lubrificanti essenziali.
È necessario valutare rigorosamente le specifiche dei cuscinetti. Specifica i cuscinetti a doppia sfera per tutte le implementazioni in ambienti difficili. Assicurarsi che il produttore sigilla questi cuscinetti utilizzando grasso resistente e resistente all'acqua. Questo grasso specifico respinge l'umidità e previene la formazione di ruggine interna. I cuscinetti a manicotto standard sono assolutamente inaccettabili per installazioni soggette a forte umidità. Si basano su metalli sinterizzati porosi che assorbono l'umidità ambientale, provocando rapidi e catastrofici grippaggi.
Gli ambienti difficili raramente presentano percorsi di flusso d'aria aperti e senza restrizioni. I progettisti di apparecchiature solitamente implementano involucri fisici densi. Utilizzano griglie protettive spesse e filtri di ingresso per carichi pesanti. Questi elementi protettivi creano massicce barriere di pressione statica.
Il ventilatore scelto deve fornire una pressione statica adeguata per superare queste barriere. Le ventole standard si bloccano contro i filtri pesanti. Perdono la velocità del flusso d'aria e alla fine si surriscaldano. I motori EC mantengono profili di coppia eccezionalmente elevati. Superano questa severa resistenza del sistema senza surriscaldarsi. Garantisci un'erogazione costante del flusso d'aria esattamente dove le tue apparecchiature sensibili ne hanno più bisogno.
La tecnologia a commutazione elettronica (EC) rivoluziona la gestione termica industriale. Questi motori avanzati combinano le migliori caratteristiche dei sistemi a corrente alternata (CA) e a corrente continua (CC). Forniscono parametri di prestazione ineguagliabili per strutture a funzionamento continuo.
I tradizionali ventilatori AC soffrono di tassi di conversione energetica terribili. Generano un immenso calore interno e sprecano una notevole energia. I ventilatori EC risolvono questa inefficienza intrinseca.
L'elettronica integrata di un ventilatore EC converte internamente l'energia CA in energia CC. Il motore DC brushless funziona quindi a livelli di efficienza straordinari. La maggior parte dei ventilatori EC premium funziona con un'efficienza compresa tra l'80% e il 90%. Funzionano significativamente più freddi rispetto alle loro controparti AC. Questa riduzione della temperatura interna prolunga attivamente la durata dei composti impermeabilizzanti e dei lubrificanti per cuscinetti interni.
Gli ambienti difficili sono soggetti a fluttuazioni dinamiche della temperatura. Il funzionamento costante di una ventola alla massima velocità crea un'inutile usura meccanica. La tecnologia EC introduce un controllo intelligente e variabile della velocità.
Gli ingegneri controllano le ventole EC utilizzando PWM (Pulse Wide Modulation) o segnali analogici standard 0-10 V. IL La ventola per ambienti difficili regola dinamicamente la sua esatta velocità di rotazione in base alle temperature ambientali in tempo reale. Quando l'apparecchiatura si raffredda, la ventola rallenta automaticamente. Questa modulazione intelligente riduce l'usura inutile dei cuscinetti sigillati. Riduce significativamente il consumo energetico complessivo dell’intera struttura.
Arresti termici imprevisti paralizzano le linee di produzione. I ventilatori tradizionali semplicemente si guastano senza alcun preavviso. I ventilatori EC integrano le moderne funzionalità di manutenzione predittiva direttamente nel nucleo del motore.
I moderni ventilatori EC emettono segnali tachimetrici precisi. Sono dotati di sensori di allarme integrati e protocolli di comunicazione digitale. Questi sensori avvisano istantaneamente gli operatori del sistema in caso di piccoli cali di giri. È possibile rilevare l'usura dei cuscinetti o l'ostruzione dei filtri molto prima che si verifichi un guasto termico completo. I gestori delle strutture possono programmare la manutenzione durante le interruzioni pianificate anziché reagire a improvvisi guasti catastrofici.
L'acquisto di una ventola con grado di protezione IP68 non garantisce una distribuzione di successo. I meccanismi di implementazione determinano la sopravvivenza a lungo termine. Le ventole eccellenti spesso si guastano a causa di errori di installazione facilmente prevenibili. È necessario riconoscere e mitigare questi rischi pratici sul campo.
L'acqua raramente penetra attraverso gli involucri solidi del motore. Entra quasi sempre attraverso il cablaggio elettrico. Questo fenomeno è noto come azione capillare.
L'umidità si accumula sui cavi esterni. I microspazi tra i trefoli si comportano come minuscole cannucce. L'acqua scorre lungo il cablaggio direttamente nel nucleo del motore. È necessario specificare uscite dei cavi fortemente invasate per bloccare questo percorso. Inoltre, i tecnici devono installare circuiti di gocciolamento di tipo marino durante l'integrazione. Un anello di gocciolamento costringe il filo a immergersi sotto l'alloggiamento della ventola. La gravità allontana le gocce d'acqua dal cavo prima che raggiungano i componenti elettronici interni.
Gli ingegneri spesso confondono la classificazione di impermeabilità con la resistenza chimica. Rappresentano due proprietà materiali completamente diverse. Un telaio esterno potrebbe facilmente superare un test di immersione in acqua IP68. Tuttavia, lo stesso telaio potrebbe disintegrarsi in un ambiente di fabbrica.
I telai standard in policarbonato diventano estremamente fragili se esposti a solventi industriali specifici. I detergenti a base di ammoniaca o gli sgrassatori caustici aggressivi causano rapide microfessurazioni. È necessario verificare la compatibilità chimica prima della specifica finale. Richiedi miscele di plastica specializzate o telai in lega di alluminio se la tua struttura utilizza prodotti chimici di lavaggio aggressivi.
L’incapsulamento impermeabile introduce una complessa sfida termica. La stessa resina poliuretanica che blocca l'umidità agisce anche come potente isolante termico. I motori completamente incapsulati trattengono intrinsecamente più calore interno.
È necessario assicurarsi che il produttore abbia progettato la ventola appositamente per questa realtà. I componenti interni del PCB devono tollerare temperature di base più elevate. Esaminare attentamente la temperatura operativa massima indicata dal produttore. Assicurarsi che abbiano pienamente tenuto conto dei limiti di dissipazione termica del loro specifico composto per l'invasatura. Posizionare una ventola con un vaso pesante in un ambiente ad alto calore ambientale senza un adeguato flusso d'aria causerà un rapido degrado elettronico.
Selezionare il giusto partner di produzione è cruciale quanto selezionare l'hardware giusto. Hai bisogno di un fornitore in grado di supportare rigorose esigenze industriali. Basa la valutazione del tuo fornitore sulla trasparenza e sulla personalizzazione pratica.
Porre domande critiche durante la fase di approvvigionamento. Offrono lunghezze di filo personalizzabili direttamente dalla fabbrica? La giunzione dei cavi all'interno di una zona umida crea punti di guasto immediati. Le lunghezze dei cavi personalizzate sigillate in fabbrica eliminano completamente questo rischio.
Il fornitore può fornire dati MTBF (Mean Time Between Failures) dettagliati? Assicurarsi che questi dati riflettano le specifiche condizioni IP68. I parametri di riferimento standard del laboratorio a secco non significano nulla se la ventola funziona in un ambiente umido e corrosivo. Richiedi dati sull'affidabilità che corrispondano alla tua realtà operativa effettiva.
Non implementare mai un massiccio aggiornamento della struttura basandosi esclusivamente su una scheda tecnica. Consigliamo vivamente di avviare una fase di prototipazione limitata.
Acquista un piccolo lotto di ventilatori per prove in strutture localizzate. Posizionali nelle zone ambientali più difficili. Monitora le loro prestazioni, la stabilità degli RPM e l'integrità strutturale per diverse settimane. In alternativa, sottoponi i prototipi a rigorosi test in camera ambientale. Questa pratica fase di verifica previene costosi errori di implementazione a livello di flotta.
La scelta della soluzione di gestione termica adeguata richiede un'attenta analisi ambientale. È necessario bilanciare la gravità delle condizioni della struttura con le rigorose definizioni di classificazione IP. Trascurare dettagli minori come i tipi di cuscinetti o il percorso dei cavi porta a rapidi guasti catastrofici.
Dai sempre la priorità all'incapsulamento interno del motore rispetto all'estetica dell'alloggiamento esterno. Un robusto telaio esterno non può salvare un motore se l'azione capillare attira l'acqua attraverso il cablaggio. La vera resilienza risiede nel nucleo del motore in vaso.
Andando avanti, mappa i tuoi esatti tipi di esposizione ambientale. Confronta queste sfide con precisi standard IP6x. Infine, collabora attivamente con fornitori trasparenti che comprendano i limiti di resistenza chimica e di intrappolamento termico. Richiedendo dati di test rigorosi e conducendo prove in strutture controllate, garantisci che le tue apparecchiature sopravvivano alle realtà industriali più brutali.
R: No. IP55 protegge solo dai getti d'acqua a bassa pressione e dall'ingresso limitato di polvere. Gli ambienti di lavaggio utilizzano tipicamente spray chimici ad alta pressione e alta temperatura. Queste condizioni intense richiedono la classificazione IP68 o IP69K per resistere a pressioni estreme, calore intenso e sostanze chimiche aggressive senza cortocircuiti.
R: Sì, generalmente trattengono più calore. Poiché i componenti elettronici interni sono spesso sigillati (racchiusi in resina solida) per bloccare completamente l'umidità, la dissipazione del calore cambia in modo significativo. I ventilatori EC di alta qualità sono progettati per gestire questa ritenzione termica, ma le soglie massime della temperatura ambiente devono essere rigorosamente rispettate dagli operatori della struttura.
R: La resistenza agli agenti atmosferici di solito implica una protezione di base contro pioggia sporadica, spruzzi e raggi UV (spesso classificato IP54 o IP55). La vera impermeabilità implica la capacità meccanica di gestire forti spruzzi continui o l'immersione completa in liquidi (classificazione IP67 o IP68) senza subire guasti elettrici.
