La standardizzazione dei componenti di raffreddamento in una struttura spesso riduce la complessità dell'approvvigionamento. Tuttavia, l'utilizzo di ventole di raffreddamento standard in ambienti difficili, umidi o altamente corrosivi garantisce guasti meccanici prematuri. I motori a commutazione elettronica (EC) forniscono già un'efficienza energetica superiore rispetto alle tradizionali alternative CA o CC. Tuttavia, l’esposizione dei sensibili componenti elettronici di bordo all’umidità richiede una protezione specializzata per evitare cortocircuiti catastrofici. I modelli standard semplicemente non possono sopravvivere alle procedure di lavaggio aggressive o alle condizioni marine costiere. Questa guida fornisce ai team di progettazione e approvvigionamento un quadro di valutazione chiaro e basato sull'evidenza. Imparerai esattamente quando specificare una ventola impermeabile rispetto a un modello standard per massimizzare l'affidabilità a lungo termine. Esploriamo le differenze strutturali, i livelli di protezione e le variabili critiche di implementazione per garantire prestazioni di raffreddamento ottimali. Comprendendo questi compromessi ingegneristici, puoi selezionare con sicurezza l'esatta soluzione di gestione termica richiesta dalla tua infrastruttura.
La definizione della soglia ambientale rimane il primo passo fondamentale. I produttori progettano ventilatori standard per spazi puliti, asciutti e climatizzati. Questi ambienti includono sale server standard, armadi per telecomunicazioni interni e sistemi HVAC commerciali di base. In questi ambienti incontaminati, a la ventola EC standard funziona perfettamente. Fornisce un flusso d'aria volumetrico elevato riducendo al minimo il consumo di energia. Tuttavia, spingere queste unità standard oltre i loro limiti ambientali introduce gravi responsabilità operative.
Quando si distribuiscono componenti di raffreddamento standard in ambienti difficili, i guasti diventano inevitabili anziché possibili. Umidità, nebbie chimiche e polvere pesante attaccano rapidamente i componenti non protetti. I team di ingegneri osservano costantemente tre modalità di guasto principali quando i ventilatori standard si trovano ad affrontare condizioni ostili:
È necessario stabilire criteri di successo rigorosi per il raffreddamento di ambienti difficili. Un'implementazione riuscita consente di ottenere un flusso d'aria volumetrico continuo senza alcun degrado meccanico. Mantiene una rigorosa conformità con gli standard di sicurezza internazionali. Inoltre, garantisce programmi di manutenzione prevedibili. I tempi di inattività non pianificati interrompono le operazioni principali e sprecano preziose risorse tecniche.
Comprendere le differenze fisiche tra le architetture dei ventilatori ti aiuta a prendere decisioni informate sugli approvvigionamenti. La transizione da una costruzione standard a un'unità altamente protetta comporta significativi aggiornamenti materiali e strutturali. Queste modifiche colpiscono i punti più vulnerabili del motore.
La struttura motoria interna determina la resilienza ambientale. Una ventola EC standard presenta un PCB esposto e avvolgimenti dello statore. L'alloggiamento esterno della ventola in plastica o metallo fornisce l'unica difesa contro i detriti. L'umidità presente nell'aria supera facilmente questi gusci esterni.

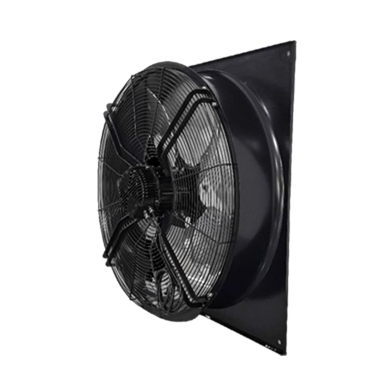

Al contrario, a Il ventilatore assiale EC impermeabile utilizza un'invasatura epossidica sotto vuoto avanzata. Durante la produzione, i tecnici posizionano il gruppo motore all'interno di una camera a vuoto. Iniettano una resina epossidica termica specializzata che incapsula completamente lo statore del motore e il PCB. Il vuoto rimuove tutte le bolle d'aria. Ciò crea un blocco solido e impenetrabile contro acqua, polvere e gas corrosivi. L'elettronica viene completamente isolata dall'atmosfera esterna.
Non tutte le applicazioni richiedono un rivestimento epossidico completo. Per i livelli di impermeabilità di livello inferiore, i produttori applicano un rivestimento conforme ai circuiti stampati. Questo spray acrilico o siliconico fornisce una barriera di base contro l'umidità. Tuttavia, i veri ventilatori per ambienti difficili richiedono una scienza dei materiali più solida.
Le unità impermeabili avanzate incorporano leghe metalliche resistenti alla ruggine, come alberi in acciaio inossidabile. I produttori utilizzano plastiche PBT specializzate e resistenti ai raggi UV per le giranti e i telai. Inoltre, installano cuscinetti a doppia sfera completamente sigillati. Questi cuscinetti sigillati sono dotati di guarnizioni in gomma per carichi pesanti che impediscono fisicamente all'acqua di raggiungere i cuscinetti a sfera interni e il grasso.
I cavi rappresentano una nota vulnerabilità negli ambienti fluidi. Il filo intrecciato standard agisce come una spugna. L'azione capillare attira l'umidità lungo la guaina del filo e direttamente nell'alloggiamento del motore. I ventilatori standard ignorano questo fenomeno perché funzionano in ambienti asciutti.
I modelli impermeabili eliminano completamente questa vulnerabilità. Utilizzano cablaggi impermeabili specializzati. I produttori installano pressacavi sigillati nel punto esatto in cui i fili escono dal blocco motore. Questi pressacavi comprimono una guarnizione in gomma attorno alla guaina del filo. Questa tenuta ermetica impedisce all'azione capillare di attirare umidità esterna nel nucleo sensibile del motore.
I team di approvvigionamento e ingegneria necessitano di parametri standardizzati per valutare le soluzioni di raffreddamento. Affidarsi a termini di marketing generici porta a guasti del sistema. È necessario richiedere dati di test empirici e valutazioni standardizzate ai propri fornitori.
Il sistema di classificazione IP fornisce un quadro riconosciuto a livello mondiale per la valutazione della protezione ambientale. La prima cifra rappresenta la protezione dalle particelle solide, mentre la seconda indica la protezione dai liquidi.
Oltre all’acqua, è necessario considerare l’esposizione alle sostanze chimiche e al sale. Se utilizzi ventilatori in regioni costiere o impianti di trattamento chimico, richiedi i dati di conformità in caso di nebbia salina. I test standard in nebbia salina, come ASTM B117, dimostrano che la ventola può resistere ad ambienti salini altamente corrosivi per periodi prolungati.
I gestori delle strutture devono valutare la frequenza di sostituzione quando selezionano i componenti termici. Le ventole standard installate in zone ad alta umidità si degradano rapidamente. Potresti scoprire che il tuo team di manutenzione sostituisce una ventola standard tre volte all'anno. Ogni guasto interrompe il raffreddamento critico e mette a rischio il sistema più ampio.
Installazione di un punteggio elevato la ventola assiale impermeabile cambia radicalmente questa cadenza di manutenzione. Queste unità robuste spesso funzionano in modo affidabile per cinque anni o più nelle stesse identiche condizioni difficili. È necessario tenere conto delle numerose ore di manodopera tecnica necessarie per accedere e sostituire le unità guaste. Le applicazioni commerciali difficili da raggiungere moltiplicano questi oneri di manutenzione. Ridurre al minimo i cicli di sostituzione massimizza direttamente il tempo di attività operativa della vostra struttura.
Gli ingegneri si chiedono spesso se le modifiche all'impermeabilizzazione influiscono negativamente sul flusso d'aria (CFM) o sulla pressione statica. In generale, le prestazioni aerodinamiche rimangono identiche. I produttori utilizzano gli stessi design della girante e gli stessi profili del motore. Tuttavia, le dimensioni fisiche e la massa varieranno leggermente.
L'invasatura epossidica aggiunge una massa notevole al mozzo del motore. Gli alloggiamenti in plastica più spessi aumentano il peso complessivo. È necessario tenere conto di queste lievi differenze fisiche durante la fase di progettazione meccanica.
| Valutazione Metrico | Standard EC Ventilatore | IP55 Ventilatore EC nominale | IP68 Ventilatore EC in vaso |
|---|---|---|---|
| Difesa dall'umidità | Nessuno | Rivestimento conforme | Invasatura epossidica completa |
| Protezione dei cuscinetti | Scudi standard | Guarnizioni leggere | Guarnizioni sigillate per carichi pesanti |
| Immersione continua | Fallisce immediatamente | Fallisce rapidamente | Completamente operativo |
| Peso relativo | Il più leggero | Leggermente più pesante | Più pesante (a causa della resina) |
Specificare il corretto grado di protezione IP risolve il problema immediato dell'umidità. Tuttavia, l’integrazione di motori completamente incapsulati introduce sfide ingegneristiche secondarie. È necessario gestire in modo proattivo queste variabili di integrazione per garantire stabilità a lungo termine.
L'invasatura epossidica fornisce un'eccellente barriera contro i liquidi. Purtroppo funge anche da isolante termico. Il solido blocco di resina intrappola il calore generato dagli avvolgimenti in rame e dai componenti elettronici. Le ventole standard dissipano facilmente questo calore interno attraverso gli interstizi d'aria aperti.
È necessario verificare la temperatura operativa ambientale massima dell'applicazione. Confronta il carico termico ambientale con la curva di declassamento della ventola. Garantisce che il motore incapsulato possa disperdere in modo sicuro il suo calore interno senza attivare le protezioni da sovraccarico termico integrate.
Un sistema di raffreddamento rimane resistente quanto il suo anello più debole. Una ventola impermeabile abbinata a connettori standard esposti crea un'enorme vulnerabilità a livello di sistema. È necessario assicurarsi che tutti gli alimentatori, le scatole di giunzione e i cablaggi a monte della ventola possiedano classificazioni ambientali corrispondenti.
Se colleghi una ventola IP68 a una morsettiera non sigillata, l'acqua finirà per mandare in cortocircuito la connessione. Utilizzare connettori con bloccaggio IP67 o IP68. Applicare grasso dielettrico alle superfici di accoppiamento. Instradare i tubi di gocciolamento nel cablaggio per dirigere l'umidità alimentata per gravità lontano dalle giunzioni elettriche.
I motori completamente incapsulati trasportano una massa significativamente maggiore rispetto ai motori standard a telaio aperto. La densa resina epossidica aggiunge un peso considerevole al mozzo centrale. Gli ingegneri progettisti devono tenere conto di questo aumento di carico.
Potrebbe essere necessario aggiornare i pannelli strutturali o le staffe di montaggio. Una ventola più pesante genera frequenze di vibrazione diverse durante il funzionamento. Rinforza l'hardware di montaggio per prevenire guasti da fatica negli involucri in lamiera nel corso di anni di funzionamento continuo.
La navigazione nei cataloghi dei fornitori richiede una metodologia di selezione disciplinata. Classifichiamo gli ambienti di distribuzione in tre profili distinti. Utilizza queste categorie per soddisfare le esigenze esatte della tua struttura con l'architettura dei ventilatori appropriata.
Questi ambienti offrono temperature stabili e livelli di umidità rigorosamente controllati. I detriti trasportati dall'aria rimangono minimi. Raccomandazione: utilizzare la ventola EC standard. Massimizza l'efficienza operativa e il flusso d'aria. L'applicazione di un'impermeabilizzazione pesante qui non fornisce assolutamente alcun vantaggio tecnico tangibile.
Queste zone sono soggette a picchi di umidità stagionale, rugiada mattutina o esposizione a pioggia leggera. Non sono adatti per tubi di pulizia pressurizzati. Raccomandazione: specificare una ventola EC standard con grado di protezione IP55. I modelli con rivestimento leggermente conforme e cuscinetti aggiornati gestiscono perfettamente queste minacce moderate.
Questi ambienti distruggono attivamente l'elettronica. Implicano lavaggi chimici giornalieri pressurizzati, forte nebbia salina o esposizione continua all’ammoniaca agricola. Raccomandazione: è necessario specificare una ventola assiale EC impermeabile IP68. Assicurarsi che l'unità sia dotata di statori completamente sigillati, cuscinetti a doppia sfera sigillati e plastica di tipo marino.
Azione successiva: verifica la tua esatta esposizione ambientale. Documentare la pressione dell'acqua prevista, la presenza di sostanze chimiche e le temperature ambientali di picco. Richiedi rapporti di test ufficiali con certificazione IP ai fornitori selezionati prima di richiedere campioni fisici.
La scelta tra un'unità impermeabile e un modello standard rimane un esercizio rigoroso nella gestione del rischio ambientale. Le unità standard eccellono nelle sale server incontaminate, offrendo un'efficienza aerodinamica senza pari. Tuttavia, la loro implementazione in ambienti ad elevata umidità o sottoposti a lavaggio garantisce un rapido guasto dei componenti.
È necessario evitare di sovraccaricare i propri sistemi. Pagare un sovrapprezzo per l'incapsulamento IP68 quando la resistenza agli schizzi IP55 di base è sufficiente comporta uno spreco di risorse per l'approvvigionamento. Al contrario, prevenire rigorosamente la sottoingegneria negli ambienti difficili mission-critical. Tagliare gli angoli sulla protezione dall'umidità porta direttamente a tempi di inattività catastrofici e ad un intenso lavoro di manutenzione.
Agisci immediatamente controllando i rischi ambientali della tua struttura. Consultare gli specialisti di ingegneria termica per convalidare il grado di protezione dell'ingresso richiesto. Esamina le schede tecniche campione complete per verificare che la ventola selezionata corrisponda alle variabili specifiche di temperatura e umidità.
R: No. Il design aerodinamico, il passo della girante e l'efficienza del motore EC rimangono identici in entrambe le versioni. Le modifiche tecniche si concentrano esclusivamente su involucri protettivi, sigillanti specializzati e resinatura. Il consumo di energia elettrica e i valori del flusso d'aria volumetrico rimangono coerenti con i modelli standard.
R: Se opportunamente specificate per l'ambiente, le unità di alta qualità corrispondono alla durata operativa standard. Un'unità IP68 con cuscinetti a doppia sfera sigillati garantisce in genere da 50.000 a 70.000 ore di funzionamento continuo. Al contrario, una ventola standard non protetta spesso subisce guasti catastrofici ai cuscinetti o al PCB nel giro di pochi mesi in identiche condizioni di umidità.
R: Sconsigliamo vivamente di apportare modifiche manuali per la distribuzione commerciale. Gli spray conformi post-produzione applicati dagli utenti finali non possono proteggere adeguatamente gli avvolgimenti interni del motore o i canali profondi dei cuscinetti. La manomissione manuale porta a tassi di guasto altamente imprevedibili, intrappola il calore interno e annulla immediatamente le garanzie del produttore.
