Die meisten Ventilatoren bewegen Luft. Nicht jeder Fan bewegt es mit Bedacht. Ein EC-Motor hilft einem Ventilator, die Geschwindigkeit anzupassen, Energie zu sparen und leiser zu laufen. In diesem Artikel erfahren Sie, was ein EC-Lüftermotor ist, wie er funktioniert, wo er passt und wie Sie ihn für Lüftungs- oder Kühlsysteme auswählen.
Ein Der EC-Lüftermotor ist ein Motor, der einen Lüfter durch elektronische Kommutierung antreibt. „EC“ bedeutet elektronisch kommutiert. Vereinfacht ausgedrückt steuert der Motor mithilfe elektronischer Steuerungen den Stromfluss durch den Motor. Dadurch kann der Lüfter die Geschwindigkeit sanfter anpassen als bei vielen herkömmlichen Lüftermotoren mit fester Geschwindigkeit.
Ein EC-Ventilatormotor nutzt in der Regel die bürstenlose Motortechnologie. Es ist nicht auf Bürsten angewiesen, um den Strom im Motor zu schalten. Stattdessen verwaltet sein Controller den Schaltvorgang. Dieses Design trägt dazu bei, Reibung, Verschleiß und Energieverluste zu reduzieren. Dadurch kann der Lüfter auch besser auf den tatsächlichen Luftstrombedarf reagieren.
Der EC-Motor ist nur ein Teil des Systems. Bei einem vollständigen EC-Lüfter arbeitet der Motor mit dem Lüfterflügel, dem Laufrad, dem Gehäuse, der Montagestruktur und der Steuerschnittstelle zusammen. Aus diesem Grund hängt die Leistung von EC-Lüftern sowohl vom Motordesign als auch vom Lüfterdesign ab. Ein starker Motor allein reicht nicht aus, wenn das Laufrad oder der Luftströmungsweg schlecht aufeinander abgestimmt sind.
Bei Lüftersystemen bedeutet EC, dass der Motor die Kommutierung mithilfe von Elektronik steuert. Bei der Kommutierung wird der Strom zwischen den Motorwicklungen umgeschaltet. In einem Beim EC-Ventilatormotor erfolgt die Umschaltung über elektronische Schaltkreise und nicht über mechanische Bürsten.
Dadurch erhält der Motor eine bessere Kontrolle über Drehzahl und Drehmoment. Der Lüfter muss nicht ständig mit voller Geschwindigkeit laufen. Es kann langsamer werden, wenn der Luftstrombedarf gering ist, und schneller werden, wenn mehr Luft benötigt wird.
Ein EC-Motor erzeugt Rotation. Ein EC-Ventilator nutzt diese Rotation, um Luft zu bewegen. Bei der Produktauswahl kommt es auf den Unterschied an.
Wenn Sie ein Lüftersystem bauen, benötigen Sie möglicherweise nur den Motor. Wenn Sie eine fertige Luftstromlösung benötigen, benötigen Sie möglicherweise einen EC-Axialventilator, einen EC-Radialventilator oder einen EC-Panel-Ventilator. Die endgültige Wahl hängt von der Luftstromrichtung, dem Druckbedarf, dem Platz und der Anwendung ab.

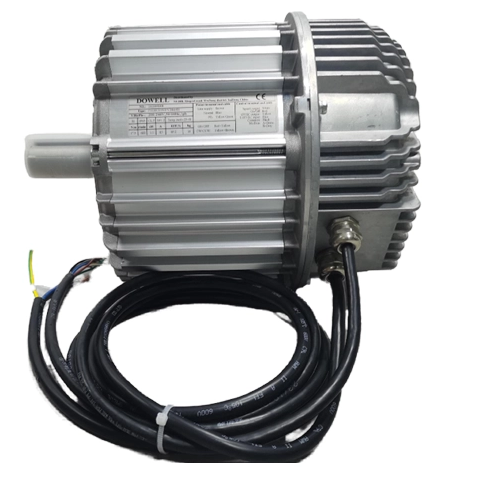

Ein typischer EC-Ventilatormotor umfasst einen Stator, einen Rotor, Permanentmagnete, Lager, ein Motorgehäuse und eine elektronische Steuerung. Bei einigen Designs ist der Controller im Motor untergebracht. Andere verwenden eine separate Steuereinheit.
Der Controller ist wichtig. Es liest Steuersignale und passt die Motorgeschwindigkeit an. Je nach Systemdesign unterstützt es möglicherweise analoge Geschwindigkeitsregelung, PWM, Modbus oder RS485.
EC-Ventilatormotoren werden eingesetzt, da viele Systeme keinen einfachen Ein-Aus-Luftstrom mehr benötigen. Moderne HLK-, Kühl- und Lüftungssysteme benötigen häufig einen kontrollierten Luftstrom. Möglicherweise benötigen sie nachts eine niedrigere Geschwindigkeit, bei Spitzenlast eine höhere Geschwindigkeit oder eine Fernanpassung über ein Gebäudeleitsystem.
Ein EC-Lüftermotor gibt Ingenieuren mehr Kontrolle. Es trägt auch dazu bei, die Luftverschwendung zu reduzieren, was den Stromverbrauch und die Geräuschentwicklung senken kann.
Ein EC-Lüftermotor kombiniert einen Permanentmagnetmotor mit elektronischer Drehzahlregelung. Der Controller sendet in einem zeitgesteuerten Muster Strom an die Motorwicklungen. Dadurch entsteht ein rotierendes Magnetfeld. Der Rotor folgt diesem Feld und dreht den Lüfter.
Da die Steuerung diesen Prozess verwaltet, kann sie die Geschwindigkeit basierend auf Eingangssignalen ändern. Beispielsweise kann eine Lüftungsanlage ein Signal senden, wenn die Temperatur steigt. Der Motor erhöht dann die Geschwindigkeit. Wenn der Kühlbedarf sinkt, verlangsamt er sich.
Diese Steuerung macht EC-Lüftermotoren in Systemen nützlich, in denen sich der Luftbedarf im Laufe des Tages ändert. Es trägt auch dazu bei, den Abfall zu vermeiden, der durch Motoren mit fester Drehzahl entsteht, die mit voller Leistung laufen.
Herkömmliche Bürstenmotoren verwenden physische Bürsten zum Schalten des Stroms. EC-Motoren nicht. Ihre elektronische Steuerung übernimmt die Umschaltung. Dies reduziert den mechanischen Verschleiß und ermöglicht ein präziseres Motorverhalten.
Für Lüftersysteme bedeutet dies eine sanftere Beschleunigung, eine bessere Geschwindigkeitsstabilität und eine bessere Kontrolle bei wechselnder Last.
Viele EC-Lüftermotoren verwenden Permanentmagnete im Rotor. Dieses Design kann die Effizienz verbessern, da der Rotor keinen zusätzlichen elektrischen Strom benötigt, um sein Magnetfeld zu erzeugen.
Das Ergebnis ist oft eine bessere Leistung im Teillastbereich. Dies ist wichtig, da viele Fans einen Großteil ihres Arbeitslebens unter Volllast verbringen.
Die variable Drehzahl ist einer der Hauptgründe, warum sich Käufer für EC-Ventilatormotoren entscheiden. Anstatt Riemen, Riemenscheiben, Dämpfer oder Stufen mit fester Geschwindigkeit zu verwenden, kann der Motor die Geschwindigkeit über sein Steuerungssystem anpassen.
Dies ist in HVAC-Systemen, Gewächshäusern, Reinräumen, Lagerhäusern und Viehställen nützlich. Diese Orte benötigen selten stündlich den gleichen Luftstrom.
Einige EC-Ventilatormotoren verfügen über eine integrierte Steuerung. Dies kann die Installation vereinfachen und Platz sparen. Andere Motoren verwenden einen separaten Wechselrichter oder eine separate Steuereinheit. Das kann hilfreich sein, wenn das Steuerungssystem mehr Flexibilität benötigt oder wenn das Wärmemanagement wichtig ist.
Das richtige Design hängt vom Maschinenlayout, dem Platz im Schaltschrank, dem Wartungsplan und der Betriebsumgebung ab.
Hinweis: Ein Motor mit Steuerelektronik benötigt dennoch eine ordnungsgemäße Kühlung, Verkabelung und Schutz. Eine schlechte Installation kann die Lebensdauer verkürzen.
Ein herkömmlicher Wechselstrom-Lüftermotor ist oft einfach und zuverlässig. Es wird mit Wechselstrom betrieben und kann mit einer festen Geschwindigkeit betrieben werden. In vielen älteren Lüftersystemen wird der Luftstrom durch Dämpfer, Riemen, Riemenscheiben oder externe Geschwindigkeitsgeräte verändert.
Ein EC-Ventilatormotor geht einen anderen Weg. Mithilfe einer elektronischen Steuerung kann die Motorgeschwindigkeit direkt angepasst werden. Dies kann den Energieverbrauch, die Luftstromkontrolle und den Komfort verbessern.
Ventilatoren laufen oft stundenlang. Selbst ein kleiner Effizienzgewinn kann im Laufe der Zeit von Bedeutung sein. EC-Ventilatormotoren können den Abfall reduzieren, da sie die Geschwindigkeit an den Bedarf anpassen. Sie müssen nicht den vollen Luftstrom fördern, wenn das System nur einen Teil der Leistung benötigt.
Wechselstrommotoren können in einfachen Systemen gut funktionieren. Wenn sich der Luftstrom jedoch häufig ändern muss, bieten EC-Lüftermotoren mehr Kontrolle. Sie können auf Temperatur, Druck, Luftfeuchtigkeit oder ein Fernsignal reagieren.
Dadurch sind sie in Lüftungsgeräten, Lüftungsventilatoren und Kühlgeräten nützlich.
Das Lüftergeräusch steigt häufig mit der Geschwindigkeit. Da ein EC-Ventilatormotor bei geringer Nachfrage langsamer laufen kann, kann er zur Geräuschreduzierung beitragen. Dies ist in Innenräumen, Bauernhöfen, Büros, Reinräumen und Geräteräumen nützlich.
Die sanftere Steuerung kann auch dazu beitragen, plötzliche Starts und Stopps zu reduzieren.
Ein herkömmliches System benötigt möglicherweise Riemen, Riemenscheiben oder mechanische Teile, um den Luftstrom zu ändern. Ein EC-Ventilatormotor kann einen Teil dieser Komplexität reduzieren. In vielen Fällen erfolgt die Geschwindigkeitsanpassung über die Steuerung.
Dadurch kann das System kompakter und einfacher integrierbar werden.
Tipp: Überprüfen Sie beim Austausch eines AC-Lüftermotors das gesamte Lüftersystem. Auch Messer, Gehäuse und Steuersignal müssen übereinstimmen.
Der größte Vorteil eines EC-Ventilatormotors ist nicht nur die Energieeinsparung. Es ist eine bessere Kontrolle. Ein Ventilator, der den realen Anforderungen gerecht wird, schneidet im täglichen Gebrauch oft besser ab.
EC-Ventilatormotoren sind auch nützlich, wenn ein System einen zuverlässigen Langzeitbetrieb erfordert. Lüftungs-, Kühl- und Luftzirkulationssysteme laufen oft viele Stunden am Tag. In diesen Fällen kommt es auf Effizienz, Stabilität und Lärm an.
Bei Lüftungssystemen spielen die Energiekosten eine große Rolle. In Fabriken, Bauernhöfen, Gebäuden oder Kühlsystemen können Ventilatoren den ganzen Tag laufen. Wenn der Luftstrombedarf geringer ist, kann ein EC-Ventilatormotor die Geschwindigkeit reduzieren und weniger Strom verbrauchen.
Hier schafft eine variable Geschwindigkeitsregelung Mehrwert. Der Motor springt nicht einfach an. Es funktioniert je nach Bedarf.
Zu viel Luftstrom kann Energie verschwenden. Ein zu geringer Luftstrom kann den Komfort, die Kühlung oder die Luftqualität beeinträchtigen. EC-Ventilatormotoren tragen dazu bei, den Luftstrom näher am tatsächlichen Bedarf zu halten.
In einem Geflügelstall beispielsweise kann sich der Luftstrombedarf je nach Temperatur, Tieralter und Jahreszeit ändern. In einem HVAC-System kann sich der Bedarf je nach Raumbelastung und Tageszeit ändern.
Ein bürstenloser EC-Motor hat weniger Verschleißstellen im Motorinneren als eine bürstenbehaftete Ausführung. Es kann auch Stress durch harte Starts reduzieren, wenn das Steuerungssystem richtig eingestellt ist.
Geringere Vibrationen und ein gleichmäßigerer Betrieb können dazu beitragen, dass das gesamte Lüftersystem länger hält. Die tatsächliche Lebensdauer hängt immer noch von den Lagern, der Temperatur, dem Staub, der Luftfeuchtigkeit und der Wartung ab.
Viele EC-Lüftermotoren unterstützen Steuersignale, die in modernen Systemen verwendet werden. Dazu können analoge Signale, PWM, Modbus oder RS485 gehören. Dies ermöglicht eine einfachere Verbindung mit Gebäudesteuerungssystemen, Gerätesteuerungen oder Lüftungslogikplatinen.
Auch bei der Inbetriebnahme hilft eine smarte Steuerung. Ingenieure können Geschwindigkeitseinstellungen basierend auf realen Luftstrommesswerten anpassen, anstatt zu raten.
EC-Ventilatormotoren werden überall dort eingesetzt, wo es auf den Luftstrom und die Betriebskosten ankommt. Sie passen sowohl in gewerbliche als auch in industrielle Systeme. Sie funktionieren auch gut in der landwirtschaftlichen Belüftung, wo die Luftqualität die Gesundheit und Produktivität der Tiere beeinflusst.
HVAC-Systeme benötigen einen gleichmäßigen Luftstrom. Sie benötigen außerdem eine flexible Steuerung. Ein EC-Ventilatormotor kann einem Lüftungsgerät dabei helfen, den Luftstrom je nach Kühl- oder Heizbedarf anzupassen.
Es ist auch in Wärmepumpen, Klimaanlagen und Gebäudelüftungen nützlich. Diese Systeme profitieren häufig von einem leisen Betrieb und einem geringeren Stromverbrauch.

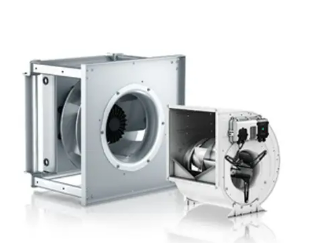

Fabriken, Lagerhallen, Werkstätten und Geräteräume benötigen eine starke Luftbewegung. Einige benötigen einen axialen Luftstrom. Andere benötigen einen zentrifugalen Luftstrom für einen höheren Druck.
Ein EC-Ventilatormotor kann bei richtiger Abstimmung beide Typen antreiben. Es hilft, die Luft zu bewegen und ermöglicht gleichzeitig die Anpassung der Geschwindigkeit an unterschiedliche Arbeitsbedingungen.

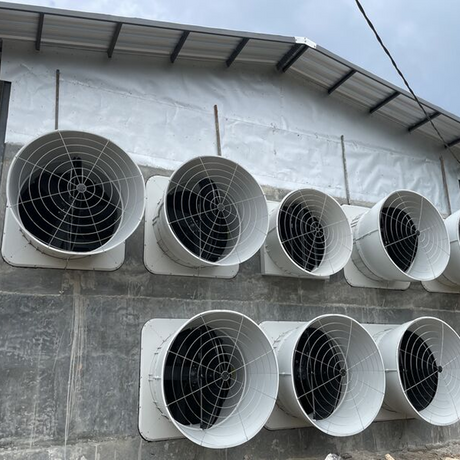

Betriebe benötigen eine stabile Belüftung. Tiere brauchen frische Luft, Temperaturkontrolle und Feuchtigkeitskontrolle. Ein geräuscharmer EC-Ventilator kann dazu beitragen, die Umwelt zu verbessern und gleichzeitig Energieverschwendung zu reduzieren.
Bei Geflügelställen und Viehställen sollten außerdem Korrosionsbeständigkeit, Staubtoleranz und einfache Wartung überprüft werden.
Kühltürme und Verdunstungskühlanlagen laufen häufig unter wechselnder Last. Ein EC-Lüftermotor kann die Geschwindigkeit anpassen, wenn sich der Kühlbedarf ändert.
Dies hilft, einen ständigen Betrieb mit voller Geschwindigkeit zu vermeiden. Es kann auch eine stabilere Temperaturregelung unterstützen.
Die Auswahl des richtigen EC-Lüftermotors beginnt beim Lüftersystem und nicht beim Motorkatalog. Der Motor muss zum Laufrad, zum Luftstromziel, zum Druckbedarf, zur Montagemethode und zum Steuerungsplan passen.
Ein häufiger Fehler besteht darin, nur nach der Nennleistung auszuwählen. Zwei Motoren mit der gleichen Leistung können unterschiedlich funktionieren, wenn sie mit unterschiedlichen Lüfterflügeln oder Gehäusen kombiniert werden.

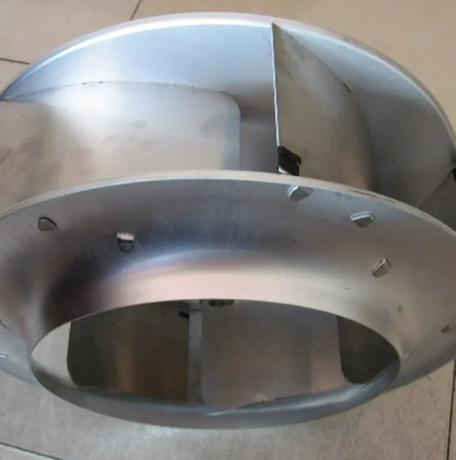

Definieren Sie zunächst den Lüftertyp. Axialventilatoren bewegen die Luft auf einem geraden Weg. Sie kommen häufig in Lüftungsanlagen, Kühltürmen, Wärmepumpen und wandmontierten Systemen vor. Radialventilatoren bewegen die Luft auf einer gekrümmten Bahn und bewältigen oft einen höheren Druck.
Der EC-Motor muss zur Lüfterlast passen. Bei zu hoher Belastung kann der Motor heiß laufen oder vorzeitig ausfallen. Wenn der Motor überdimensioniert ist, kostet das System möglicherweise mehr als nötig.
Der Luftstrom gibt an, wie viel Luft der Ventilator bewegen muss. Der Druck gibt an, wie stark der Ventilator arbeiten muss, um die Luft durch Kanäle, Filter, Spulen oder Öffnungen zu bewegen.
Beide Werte sind wichtig. Ein Ventilator für eine offene Wand ist nicht dasselbe wie ein Ventilator für ein HVAC-Kanalsystem.
Vergewissern Sie sich vor dem Kauf, wie das System die Geschwindigkeit regelt. Wird ein einfacher Geschwindigkeitsregler verwendet? Ein Temperaturregler? Ein Gebäudemanagementsystem? Ein Modbus- oder RS485-Netzwerk?
Motor und Steuerung müssen das richtige Signal akzeptieren. Andernfalls sind für die Installation möglicherweise zusätzliche Teile oder eine Neuverkabelung erforderlich.
Die Betriebsbedingungen beeinflussen die Wahl des Motors. Überprüfen Sie Temperatur, Luftfeuchtigkeit, Staub, Korrosionsgefahr, Regeneinwirkung und Installationsraum.
Für landwirtschaftliche Betriebe sind Korrosion und Staub von Bedeutung. Bei HVAC-Systemen kommt es auf Geräuschentwicklung und Regelstabilität an. Bei der industriellen Belüftung spielen Wärme, Einschaltdauer und mechanische Festigkeit eine Rolle.
Hinweis: Überprüfen Sie immer die Anwendung, nicht nur das Datenblatt. Der tatsächliche Luftstrom hängt von der vollständigen Lüfterbaugruppe ab.
Ein EC-Lüftermotor sorgt für eine bessere Drehzahlregelung, höhere Effizienz und eine einfachere Systemintegration. Suzhou Dowell Ventilation Technology Co., Ltd bietet EC-Motoren, EC-Lüfter, Axialventilatoren, Radialventilatoren und kundenspezifische Unterstützung für Lüftungs- und Kühlprojekte. Seine Produkte helfen Benutzern, den Luftstrom zu verbessern, Energieverschwendung zu reduzieren und zuverlässigere Systeme zu bauen.
A: Ein EC-Motor ist ein elektronisch gesteuerter bürstenloser Motor, der die Lüftergeschwindigkeit antreibt.
A: Es spart Energie, kontrolliert den Luftstrom besser und kann den Lärm reduzieren.
A: Ein EC-Motor eignet sich besser für variable Geschwindigkeiten und den Langzeiteinsatz.
A: Es wird in HLK-, Kühl-, Lüftungs-, Landwirtschafts- und Lüftungsanlagen eingesetzt.
A: Normalerweise ja, aber ein geringerer Energieverbrauch kann die Kosten ausgleichen.
