Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 18.08.2026 Herkunft: Website
Bei der Wahl eines Radialventilators kommt es nicht nur auf den Luftstrom an. Die Motortechnologie kann den Energieverbrauch, die Steuerung, den Lärm und die Kosten verändern. Ein Der EC -Radialventilator bietet einen anderen Ansatz als ein herkömmlicher AC-Ventilator. In diesem Artikel lernen Sie die wichtigsten Unterschiede kennen und erfahren, wann die einzelnen Optionen sinnvoll sind.
● Ein EC-Radialventilator verwendet einen elektronisch kommutierten Permanentmagnetmotor. Seine Bordelektronik verwaltet den Motorbetrieb und die Geschwindigkeit.
● Ein herkömmlicher AC-Radialventilator verwendet üblicherweise einen Induktionsmotor. Es kann mit fester Geschwindigkeit betrieben werden oder einen externen VFD zur variablen Geschwindigkeitssteuerung verwenden.
● EC-Technologie ist im Betrieb mit variabler Last häufig effizienter, da die Lüftergeschwindigkeit genau dem tatsächlichen Luftstrombedarf folgen kann.
● Die integrierte Geschwindigkeitsregelung kann das Design von HVAC-Geräten vereinfachen und den Bedarf an separaten Steuerungskomponenten reduzieren.
● EC-Radialventilatoren können je nach Ventilatorausführung Signale wie 0–10 V oder Kommunikationsschnittstellen wie RS485 unterstützen.
● Eine niedrigere Betriebsgeschwindigkeit bei geringem Bedarf kann den Energieverbrauch und die Schallleistung verringern.
● Die Motortechnologie allein entscheidet nicht über die Luftstromleistung. Laufraddesign, Lüftergeschwindigkeit, statischer Druck, Kanalwiderstand und Systemlayout bleiben wichtig.
● AC-Lüfter eignen sich dennoch für einfache Systeme mit festem Betrieb, bei denen Anschaffungskosten und einfacher Betrieb im Vordergrund stehen.
● EC-Ventilatoren bieten häufig einen größeren Nutzen in den Bereichen Heizung, Lüftung, Klimatisierung, Luftaufbereitung, Industrielüftung, Gerätekühlung und andere Anwendungen, die einen veränderten Luftstrom erfordern.
EC- und AC-Radialventilatoren erfüllen die gleiche grundlegende Aufgabe. Ihre Laufräder saugen Luft nach innen und geben sie nach außen ab. Allerdings funktionieren die Motoren, die diese Laufräder antreiben, anders.
Diese Unterschiede wirken sich auf die Funktionsweise des gesamten Lüftungssystems aus.
Vergleichspunkt |
EC-Radialventilator |
AC-Radialventilator |
Motorisches Prinzip |
Permanentmagnetmotor mit elektronischer Kommutierung |
Im Allgemeinen ein Wechselstrom-Induktionsmotor |
Geschwindigkeitskontrolle |
Normalerweise in die Motorelektronik integriert |
Feste Geschwindigkeit oder über externe Geräte gesteuert |
Effizienz bei variabler Last |
Im Allgemeinen stark |
Hängt stark vom Motor und der Steuerungsmethode ab |
Steuerungsintegration |
Oft für direkte Steuersignale ausgelegt |
Möglicherweise ist ein VFD oder ein separater Controller erforderlich |
Geräusche bei Teillast |
Kann sinken, wenn die Lüftergeschwindigkeit abnimmt |
Hängt von der Anordnung der Geschwindigkeitsregelung ab |
Installation |
Steuerungsfunktionen können hochgradig integriert werden |
Möglicherweise sind zusätzliche Komponenten erforderlich |
Anschaffungskosten |
Oft höher |
Bei Grundkonfigurationen oft niedriger |
Beste Passform |
Bedarfsvariable und geregelte Systeme |
Einfache oder stabile Anwendungen |
Ein EC-Motor ist ein elektronisch kommutierter Motor. Bei Lüfteranwendungen werden üblicherweise ein Permanentmagnetrotor und eine elektronische Steuerung verwendet.
Die Elektronik verwaltet den Strom im Motor. Sie steuern die Kommutierung und helfen bei der Regulierung der Motorgeschwindigkeit.
Ein herkömmlicher AC-Radialventilator verwendet häufig einen Induktionsmotor. Sein rotierendes Magnetfeld treibt den Rotor durch elektromagnetische Induktion an.
Dieses Design dient seit Jahrzehnten Lüftungssystemen. Es bleibt zuverlässig und allgemein verständlich.
Der Hauptunterschied ist die Integration. Die EC-Technologie vereint Motorbetrieb und elektronisches Geschwindigkeitsmanagement enger.
Die Geschwindigkeitsregelung ist einer der deutlichsten Unterschiede.
Ein EC-Radialventilator kann die Geschwindigkeit normalerweise über die integrierte Elektronik ändern. Ein Controller sendet einen Befehl und der Lüfter passt seine Leistung an.
Herkömmliche Wechselstromventilatoren können direkt mit einer festen Geschwindigkeit laufen. AC-Lüfter sind jedoch nicht immer Geräte mit fester Drehzahl.
Ein kompatibler Wechselstrommotor kann einen Frequenzumrichter verwenden. Der VFD ändert die elektrische Frequenz, um die Lüftergeschwindigkeit zu regulieren.
Dieses Setup funktioniert in vielen Installationen gut. Es fügt jedoch eine weitere Komponente hinzu, die ausgewählt, installiert, konfiguriert und gewartet werden muss.
Lüftungssysteme benötigen selten jede Stunde einen maximalen Luftstrom.
In geschäftigen Zeiten benötigt ein Büro möglicherweise mehr Luftzirkulation. Ein Kühlsystem benötigt möglicherweise weniger Luftstrom, wenn die Gerätetemperaturen sinken.
Der Betrieb eines Ventilators mit voller Drehzahl bei geringem Bedarf verschwendet Energie. Der Betrieb mit variabler Geschwindigkeit hilft, dieses Problem zu vermeiden.
EC-Ventilatoren sind für diese wechselnden Bedingungen gut geeignet. Dank ihrer elektronischen Steuerung passt sich die Leistung dem tatsächlichen Bedarf an.
Auch AC-Lüfter können durch VFD-Steuerung Energieeinsparungen erzielen. Daher ist der richtige Vergleich nicht einfach: „EC variiert die Geschwindigkeit, während AC dies nicht kann.“
Vergleichen Sie stattdessen komplette Systeme an den erforderlichen Betriebspunkten.
Radialventilatoren werden häufig für Systeme ausgewählt, die Filter, Spulen, Dämpfer und Rohrleitungen enthalten. Diese Teile erzeugen Widerstand.
Wenn die Filter belastet werden oder sich die Dämpfer bewegen, kann sich der Systemdruck ändern. Möglicherweise muss auch die Lüfterleistung geändert werden.
Ein EC-Ventilator kann auf ein externes Steuersignal reagieren. Es kann die Geschwindigkeit erhöhen oder verringern, um sie an den erforderlichen Luftstrom oder Druckziel anzupassen.
Diese Fähigkeit ist in Luftaufbereitungs- und Präzisionslüftungssystemen wertvoll.
Der Motortyp kontrolliert nicht jede Lüftergeräuschquelle.
Auch Laufradgeometrie, Drehzahl, Einlassbedingungen, Systemwiderstand und Installationsqualität spielen eine Rolle.
Dennoch bietet die variable Geschwindigkeitsregelung einen wichtigen Vorteil. Wenn weniger Luftstrom erforderlich ist, kann ein EC-Ventilator langsamer werden.
Eine niedrigere Geschwindigkeit kann unnötige aerodynamische Geräusche reduzieren. Außerdem wird vermieden, dass der Lüfter stärker läuft, als das System benötigt.
Moderne Lüftungssysteme sind zunehmend auf Sensoren angewiesen.
Temperatur-, Luftfeuchtigkeits-, Druck- oder Belegungsdaten können den erforderlichen Luftstrom beeinflussen. Ein Ventilator muss zuverlässig auf diese Befehle reagieren.
EC-Lüfterplattformen können Steuereingänge wie 0–10 V unterstützen. Einige Designs bieten auch digitale Kommunikation, einschließlich RS485.
Diese Optionen können die Integration in Gerätesteuerungen oder Gebäudeautomationssysteme vereinfachen.
Tipp: Bestätigen Sie vor der Bestellung eines Ventilators das erforderliche Steuersignal, da die Schnittstellenoptionen je nach Ausführung unterschiedlich sein können.
Der stärkste praktische Vorteil der EC-Technologie zeigt sich, wenn sich der Luftstrombedarf ändert.
Dadurch wird der Lüfter zum aktiven Teil des Steuerungssystems.
Ein EC-Motor enthält eine Elektronik, die für die Kommutierung verantwortlich ist. Diese Elektronik kann auch die Betriebsgeschwindigkeit steuern.
Diese Anordnung verringert die Abhängigkeit von separaten mechanischen Geschwindigkeitseinstellungen. Es kann auch das Gerätedesign vereinfachen, wenn eine präzise Lüftermodulation erforderlich ist.
Das Ergebnis ist ein stärker integriertes Motor-, Lüfter- und Steuerungspaket.
Stellen Sie sich eine Lüftungsanlage für ein Gewerbegebäude vor.
Die Nachfrage kann steigen, wenn die Räume mit Menschen gefüllt sind. Später benötigen möglicherweise weniger Bewohner weniger Belüftung.
Ein geregelter EC-Ventilator kann die Drehzahl reduzieren, wenn der Bedarf sinkt. Es muss nicht weiterhin ein maximaler Luftstrom bereitgestellt werden.
Eine ähnliche Steuerung kann auf Temperatur- oder Drucksignale reagieren. Dadurch kann das System jeweils nur den Luftstrom bereitstellen, der gerade benötigt wird.
Designer gewinnen mehr Flexibilität, wenn der Luftstrom direkt angepasst werden kann.
Sie können die Lüfterleistung an wechselnde Betriebspunkte anpassen. Sie können Ventilatoren auch mit Sensoren und Systemsteuerungen koordinieren.
Dies ist nützlich für Geräte, von denen erwartet wird, dass sie viele Stunden am Tag laufen.
Hinweis: Wählen Sie den Ventilator immer zuerst anhand seiner Luftstrom- und Druckleistungsdaten aus. Die Motortechnik kann einen falsch dimensionierten Lüfter nicht korrigieren.
Der Kaufpreis ist nur ein Teil der Ventilatorkosten.
Elektrizität kann an Bedeutung gewinnen, wenn Geräte jedes Jahr Tausende von Stunden in Betrieb sind.
Ein Radialventilator verbraucht normalerweise weniger Strom, wenn seine Drehzahl sinkt.
Aus diesem Grund kann die Anpassung der Lüftergeschwindigkeit an den Bedarf zu erheblichen Betriebseinsparungen führen. Die genaue Menge hängt vom System ab.
Laufzeit, statischer Druck, Luftstrombedarf, Steuerstrategie, Motoreffizienz und Lüfterauswahl wirken sich alle auf das Ergebnis aus.
Für Systeme, bei denen sich der Lüftungsbedarf im Laufe des Tages ändert, ist ein EC-Radialventilatoren für HLK-Anlagen bieten eine praktische Möglichkeit, die Leistung des Zentrifugalluftstroms mit elektronischer Drehzahlregelung zu kombinieren.
Vermeiden Sie es, einen beworbenen Sparprozentsatz als universell zu betrachten. Für einen ordnungsgemäßen Vergleich sollte der tatsächliche Arbeitszyklus herangezogen werden.
Ein einfacher AC-Radialventilator kann einen niedrigeren Anschaffungspreis haben.
Ein EC-Ventilator kann teurer sein, da sein Motor über Permanentmagnete und elektronische Steuerungen verfügt. Der anfängliche Preis zeigt jedoch nicht die gesamten Systemkosten an.
Eine AC-Installation erfordert möglicherweise auch einen Frequenzumrichter, ein Steuergehäuse, zusätzliche Verkabelung oder zusätzliche Einrichtungsarbeiten.
Bei Geräten mit langer Laufzeit sollten auch die Stromkosten in die Berechnung einfließen.
Eine einfache Gesamtkostenüberprüfung sollte den Preis des Ventilators, die Steuerung, die Installation, die erwartete Laufzeit, den Energieverbrauch, die Wartung und die geplante Lebensdauer umfassen.
Besonders attraktiv wird die EC-Technologie dann, wenn Ventilatoren im Dauerbetrieb laufen oder häufig ihre Drehzahl ändern.
Ein häufiges Beispiel sind Lüftungsgeräte. Auch Rechenzentren und Schaltschränke unterliegen wechselnden Kühllasten.
Die industrielle Lüftung kann sich ändernden Prozessbedingungen ausgesetzt sein. Filteranlagen können einen zunehmenden Widerstand erfahren, wenn Filter Material sammeln.
Diese Umgebungen können von einer reaktionsschnellen Lüftersteuerung profitieren.
Die moderne Lüftung setzt zunehmend auf eine vernetzte Steuerung.
Die EC-Technologie passt natürlich in diese Art von System.
Ein EC-Radialventilator kann die Motorgeschwindigkeit innerhalb seines vorgesehenen Betriebsbereichs elektronisch anpassen.
Dies erleichtert in vielen Anwendungen die Inbetriebnahme. Ingenieure können den Luftstrom anpassen, ohne Riemenscheiben oder andere mechanische Antriebsteile auszutauschen.
Der Lüfter kann nach der Inbetriebnahme auch automatisch reagieren.
Viele EC-Lüfterlösungen akzeptieren analoge Drehzahlbefehle. Ein 0–10-V-Signal ist in HVAC-Steuerungen üblich.
Einige Designs können auch digitale Kommunikation wie RS485 nutzen. Die verfügbare Schnittstelle hängt von der Motor- und Steuerungskonfiguration ab.
Diese Verbindungen ermöglichen es externen Systemen, unterschiedliche Betriebsgeschwindigkeiten anzufordern.
Beispielsweise kann ein Drucksensor einen sinkenden Kanaldruck erkennen. Der Controller kann dann die Lüftergeschwindigkeit erhöhen.
Ein Temperatursensor kann bei sinkendem Kühlbedarf die gegenteilige Reaktion auslösen.
Nicht jede Anwendung benötigt eine erweiterte Kontrolle.
Eine einfache Abgasanlage kann in einem Betriebspunkt laufen. Es kann sein, dass es sich mehrere Stunden lang einschaltet und dann stoppt.
In diesem Fall kann ein herkömmlicher AC-Lüfter praktisch bleiben.
Die zusätzliche Leistungsfähigkeit eines EC-Ventilators schafft den größten Wert, wenn das System sie tatsächlich nutzt.
Tipp: Vergleichen Sie die Steuerungsarchitektur als Gesamtsystem und nicht nur den Preis der Motor- und Lüfterbaugruppe.
Eine EG-Kennzeichnung garantiert keine bessere Luftzirkulation.
Die Lüfterleistung hängt vom gesamten aerodynamischen Design ab.
Der Laufraddurchmesser beeinflusst, wie viel Luft ein Ventilator bewegen kann. Auch die Drehzahl verändert die Leistung.
Die Schaufelgeometrie beeinflusst Druck, Effizienz und akustisches Verhalten. Die Einlass- und Auslassbedingungen können die Ergebnisse nach der Installation verändern.
Auch der Systemwiderstand spielt eine Rolle.
Daher sollten Käufer die Lüfterkurven im realen Betriebspunkt vergleichen. Der maximale Luftstrom allein liefert nur begrenzte Informationen.

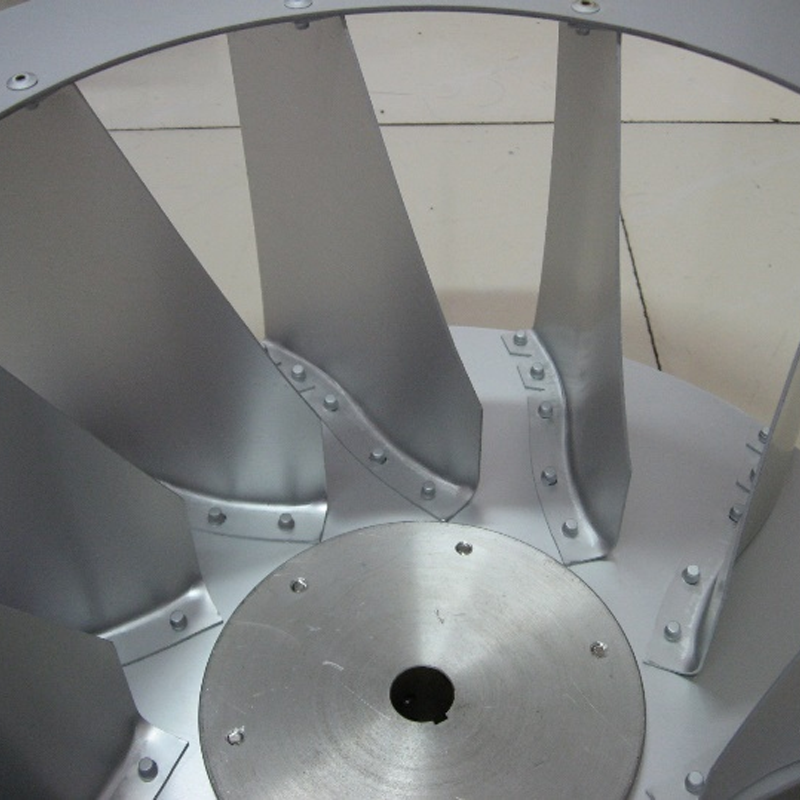

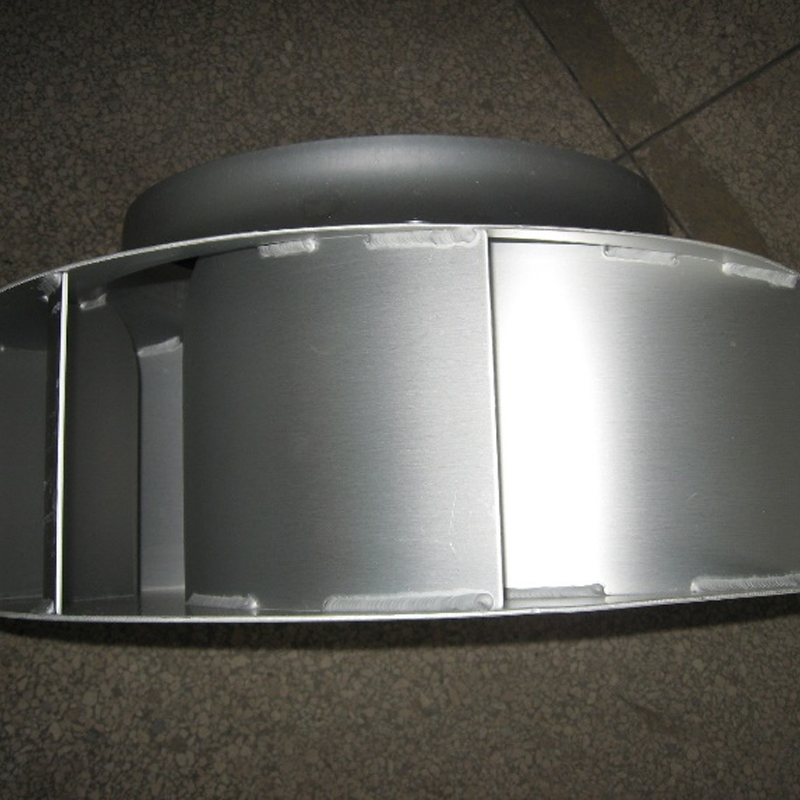

EC-Motoren können verschiedene Radiallaufradtypen antreiben.
Vorwärtsgekrümmte Laufräder können für kompakte Lüftungsgeräte und kanalisierte HLK-Konstruktionen eingesetzt werden. Ihre Eigenschaften eignen sich für Anwendungen, die einen nützlichen Luftstrom aus einem kompakten Gehäuse erfordern.
In effizienten Zentrifugalsystemen sind auch rückwärtsgekrümmte Laufräder üblich. Sie können dort gut funktionieren, wo eine höhere Druckfähigkeit oder eine effiziente Luftstromversorgung wichtig ist.
Die richtige Schaufelkonstruktion hängt vom erforderlichen Betriebspunkt ab.
Mit zunehmender Lüftergeschwindigkeit nimmt der Lärm oft zu.
Ein System mit variabler Geschwindigkeit vermeidet unnötigen Hochgeschwindigkeitsbetrieb bei geringem Bedarf. Dadurch kann die akustische Umgebung verbessert werden.
Geschwindigkeit ist jedoch nicht der einzige Faktor.
Eine schlechte Einlassgeometrie, Turbulenzen, Vibrationen oder ein zu großer Abstand zum vorgesehenen Lüfterbereich können dennoch zu Geräuschen führen.
Daher sollten neben Luftstrom- und Druckdaten auch die akustischen Anforderungen überprüft werden.
Sowohl EC- als auch AC-Radialventilatoren können für einen zuverlässigen Luftstrom sorgen. Ihr Hauptunterschied liegt in der Motor- und Steuerungstechnik. EC-Ventilatoren bieten eine integrierte Drehzahlregelung, einen effizienten Betrieb mit variabler Last und eine einfachere Automatisierung. AC-Lüfter bleiben für einfachere Systeme mit festem Betrieb nützlich. Dowell bietet EC-Radialventilatorlösungen für HVAC, industrielle Lüftung, Kühlung und Präzisionsanwendungen. Seine Produkte unterstützen kompaktes Design, geräuscharmen Betrieb, intelligente Steuerung und Anpassung an unterschiedliche Systemanforderungen.
A: Ein EC-Radialventilator nutzt elektronische Kommutierung und einen Permanentmagnetmotor für einen effizienten, kontrollierbaren Luftstrom.
A: Ein EC-Radialventilator ist bei wechselnden Lasten oft leistungsfähiger, die tatsächlichen Einsparungen hängen jedoch vom Systembetrieb ab.
A: Ja. Kompatible Wechselstrommotoren können einen VFD zur Drehzahlregelung verwenden.
A: Ein EC-Radialventilator bietet eine reaktionsschnelle Drehzahlregelung und eine einfachere Integration in HVAC-Steuerungen.
A: Oftmals sind die Anschaffungskosten höher, aber auf lange Sicht können die Energie- und Kontrollkosten sinken.
A: Systemwiderstand, Sensoren, Steuersignale, Verkabelung und den gewählten Betriebspunkt prüfen.
