La plupart des ventilateurs déplacent l'air. Tous les fans ne le font pas à bon escient. Un moteur EC aide un ventilateur à ajuster sa vitesse, à économiser de l'énergie et à fonctionner plus silencieusement. Dans cet article, vous apprendrez ce qu'est un moteur de ventilateur EC, comment il fonctionne, où il s'installe et comment en choisir un pour les systèmes de ventilation ou de refroidissement.
Un Le moteur de ventilateur EC est un moteur conçu pour entraîner un ventilateur par commutation électronique. « EC » signifie commuté électroniquement. En termes simples, le moteur utilise des commandes électroniques pour gérer la manière dont la puissance circule dans le moteur. Cela aide le ventilateur à ajuster sa vitesse de manière plus fluide que de nombreux moteurs de ventilateur traditionnels à vitesse fixe.
Un moteur de ventilateur EC utilise généralement la technologie des moteurs sans balais. Il ne repose pas sur des balais pour commuter le courant à l'intérieur du moteur. Au lieu de cela, son contrôleur gère le processus de commutation. Cette conception permet de réduire la friction, l’usure et la perte d’énergie. Cela permet également au ventilateur de mieux répondre aux besoins réels de débit d’air.

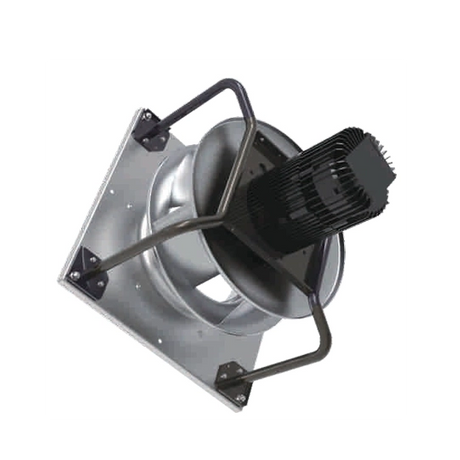

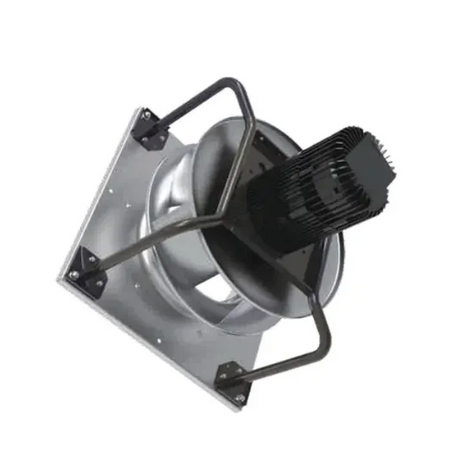

Le moteur EC n’est qu’une partie du système. Dans un ventilateur EC complet, le moteur fonctionne avec la pale du ventilateur, la turbine, le boîtier, la structure de montage et l'interface de commande. C'est pourquoi les performances du ventilateur EC dépendent à la fois de la conception du moteur et de celle du ventilateur. Un moteur puissant seul ne suffit pas si la turbine ou le chemin du flux d’air ne sont pas adaptés.
Dans les systèmes de ventilateurs, EC signifie que le moteur utilise l'électronique pour contrôler la commutation. La commutation est le processus de commutation du courant entre les enroulements du moteur. Dans un Moteur de ventilateur EC , cette commutation est gérée par des circuits électroniques et non par des balais mécaniques.
Cela donne au moteur un meilleur contrôle de la vitesse et du couple. Le ventilateur n’a pas besoin de tourner constamment à pleine vitesse. Il peut ralentir lorsque la demande de débit d’air est faible et s’accélérer lorsque davantage d’air est nécessaire.
Un moteur EC crée une rotation. Un ventilateur EC utilise cette rotation pour déplacer l’air. La différence compte lors de la sélection des produits.
Si vous construisez un système de ventilateur, vous n’aurez peut-être besoin que du moteur. Si vous avez besoin d'une solution de flux d'air prête à l'emploi, vous aurez peut-être besoin d'un ventilateur axial EC, d'un ventilateur centrifuge EC ou d'un ventilateur à panneau EC. Le choix final dépend de la direction du flux d’air, de la demande de pression, de l’espace et de l’application.
Un moteur de ventilateur EC typique comprend un stator, un rotor, des aimants permanents, des roulements, un boîtier de moteur et un contrôleur électronique. Certaines conceptions placent le contrôleur à l’intérieur du moteur. D'autres utilisent une unité de contrôle séparée.
Le contrôleur est important. Il lit les signaux de commande et ajuste la vitesse du moteur. Il peut prendre en charge le contrôle de vitesse analogique, PWM, Modbus ou RS485, selon la conception du système.
Les moteurs de ventilateur EC sont utilisés car de nombreux systèmes n'ont plus besoin d'un simple flux d'air marche-arrêt. Les systèmes modernes de CVC, de refroidissement et de ventilation nécessitent souvent un flux d'air contrôlé. Ils peuvent avoir besoin d'une vitesse plus faible la nuit, d'une vitesse plus élevée pendant les pics de charge ou d'un réglage à distance depuis un système de contrôle du bâtiment.
Un moteur de ventilateur EC donne aux ingénieurs plus de contrôle. Cela aide également à réduire le gaspillage de mouvement d’air, ce qui peut réduire la consommation d’énergie et le bruit.
Un moteur de ventilateur EC fonctionne en combinant un moteur à aimant permanent avec un contrôle électronique de la vitesse. Le contrôleur envoie du courant aux enroulements du moteur selon un schéma chronométré. Cela crée un champ magnétique tournant. Le rotor suit ce champ et fait tourner le ventilateur.
Étant donné que le contrôleur gère ce processus, il peut modifier la vitesse en fonction des signaux d'entrée. Par exemple, un système de ventilation peut envoyer un signal lorsque la température augmente. Le moteur augmente alors sa vitesse. Lorsque la demande de refroidissement diminue, elle ralentit.
Ce contrôle rend les moteurs de ventilateur EC utiles dans les systèmes où la demande d'air change au cours de la journée. Cela permet également d'éviter le gaspillage causé par les moteurs à vitesse fixe fonctionnant à pleine puissance.
Les moteurs à balais traditionnels utilisent des balais physiques pour la commutation de courant. Les moteurs EC ne le font pas. Leur contrôleur électronique gère la commutation. Cela réduit l'usure mécanique et permet un comportement moteur plus précis.
Pour les systèmes de ventilateurs, cela signifie une accélération plus douce, une meilleure stabilité de la vitesse et un meilleur contrôle sous une charge changeante.
De nombreux moteurs de ventilateur EC utilisent des aimants permanents dans le rotor. Cette conception peut améliorer l’efficacité car le rotor n’a pas besoin de courant électrique supplémentaire pour créer son champ magnétique.
Le résultat est souvent de meilleures performances à charge partielle. Ceci est important car de nombreux fans passent une grande partie de leur vie professionnelle en dessous de leur vitesse maximale.
La vitesse variable est l’une des principales raisons pour lesquelles les acheteurs choisissent les moteurs de ventilateur EC. Au lieu d'utiliser des courroies, des poulies, des amortisseurs ou des marches à vitesse fixe, le moteur peut ajuster la vitesse grâce à son système de contrôle.
Ceci est utile dans les systèmes CVC, les serres, les salles blanches, les entrepôts et les bâtiments d’élevage. Ces endroits ont rarement besoin du même débit d’air toutes les heures.
Certains moteurs de ventilateur EC incluent un contrôleur intégré. Cela peut simplifier l'installation et économiser de l'espace. D'autres moteurs utilisent un onduleur ou une unité de commande séparé. Cela peut être utile lorsque le système de contrôle a besoin de plus de flexibilité ou lorsque la gestion de la chaleur est importante.
La bonne conception dépend de la disposition de la machine, de l’espace de l’armoire de commande, du plan de maintenance et de l’environnement d’exploitation.
Remarque : Un moteur doté d’une électronique de commande nécessite toujours un refroidissement, un câblage et une protection appropriés. Une mauvaise installation peut réduire sa durée de vie.
Un moteur de ventilateur AC traditionnel est souvent simple et fiable. Il fonctionne sur secteur et peut fonctionner à une vitesse fixe. Dans de nombreux systèmes de ventilateurs plus anciens, le débit d'air est modifié via des registres, des courroies, des poulies ou des dispositifs de vitesse externes.
Un moteur de ventilateur EC emprunte un chemin différent. Il utilise une commande électronique pour ajuster directement la vitesse du moteur. Cela peut améliorer la consommation d’énergie, le contrôle du flux d’air et le confort.
Les fans courent souvent pendant de longues heures. Même un petit gain d’efficacité peut avoir son importance au fil du temps. Les moteurs de ventilateur EC peuvent réduire les déchets car ils adaptent la vitesse à la demande. Ils n’ont pas besoin de pousser le débit d’air complet lorsque le système n’a besoin que d’un débit partiel.
Les moteurs à courant alternatif peuvent bien fonctionner dans des systèmes simples. Mais lorsque le débit d'air doit changer souvent, les moteurs de ventilateur EC offrent plus de contrôle. Ils peuvent réagir à la température, à la pression, à l’humidité ou à un signal distant.
Cela les rend utiles dans les unités de traitement d’air, les ventilateurs et les équipements de refroidissement.
Le bruit du ventilateur augmente souvent avec la vitesse. Étant donné qu’un moteur de ventilateur EC peut fonctionner plus lentement lorsque la demande est faible, il peut contribuer à réduire le bruit. Ceci est utile dans les espaces intérieurs, les fermes, les bureaux, les salles blanches et les salles d’équipement.
Un contrôle plus fluide peut également contribuer à réduire les démarrages et arrêts brusques.
Un système traditionnel peut nécessiter des courroies, des poulies ou des pièces mécaniques pour modifier le débit d'air. Un moteur de ventilateur EC peut réduire une partie de cette complexité. Dans de nombreux cas, le réglage de la vitesse provient du contrôleur.
Cela peut rendre le système plus compact et plus facile à intégrer.
Astuce : lors du remplacement d'un moteur de ventilateur CA, vérifiez l'ensemble du système de ventilateur. La lame, le boîtier et le signal de commande doivent également correspondre.
Le plus grand avantage d’un moteur de ventilateur EC n’est pas seulement l’économie d’énergie. C'est un meilleur contrôle. Un ventilateur capable de répondre à la demande réelle est souvent plus performant lors d’une utilisation quotidienne.
Les moteurs de ventilateur EC sont également utiles lorsqu'un système nécessite un fonctionnement fiable pendant de longues heures. Les systèmes de ventilation, de refroidissement et de circulation de l’air fonctionnent souvent plusieurs heures par jour. Dans ces cas-là, l’efficacité, la stabilité et le bruit comptent.
Le coût énergétique est une préoccupation majeure dans les systèmes de ventilation. Les ventilateurs peuvent fonctionner toute la journée dans les usines, les fermes, les bâtiments ou les systèmes de refroidissement. Lorsque la demande de débit d’air est inférieure, un moteur de ventilateur EC peut réduire la vitesse et consommer moins d’énergie.
C’est là que le contrôle de vitesse variable crée de la valeur. Le moteur ne se contente pas de démarrer. Cela fonctionne selon la demande.
Un flux d’air trop important peut gaspiller de l’énergie. Un débit d’air trop faible peut nuire au confort, au refroidissement ou à la qualité de l’air. Les moteurs de ventilateur EC aident à maintenir le débit d’air plus proche du besoin réel.
Dans un poulailler, par exemple, la demande de débit d’air peut varier en fonction de la température, de l’âge de l’animal et de la saison. Dans un système CVC, la demande peut varier en fonction de la charge de la pièce et de l'heure de la journée.
Un moteur EC sans balais présente moins de points d'usure à l'intérieur du moteur qu'un moteur à balais. Cela peut également réduire le stress dû aux démarrages difficiles lorsque le système de contrôle est correctement réglé.
Des vibrations plus faibles et un fonctionnement plus fluide peuvent aider le système de ventilateur complet à durer plus longtemps. La durée de vie réelle dépend toujours des roulements, de la température, de la poussière, de l'humidité et de l'entretien.
De nombreux moteurs de ventilateur EC prennent en charge les signaux de commande utilisés dans les systèmes modernes. Ceux-ci peuvent inclure des signaux analogiques, PWM, Modbus ou RS485. Cela permet une connexion plus facile aux systèmes de contrôle du bâtiment, aux contrôleurs d'équipement ou aux cartes logiques de ventilation.
Le contrôle intelligent est également utile lors de la mise en service. Les ingénieurs peuvent ajuster les paramètres de vitesse en fonction des lectures réelles du débit d'air au lieu de deviner.
Les moteurs de ventilateur EC sont utilisés dans les endroits où le débit d'air et les coûts d'exploitation sont importants. Ils s'adaptent aux systèmes commerciaux et industriels. Ils fonctionnent également bien dans la ventilation agricole, où la qualité de l'air affecte la santé et la productivité des animaux.
Les systèmes CVC nécessitent un flux d’air constant. Ils ont également besoin d’un contrôle flexible. Un moteur de ventilateur EC peut aider une unité de traitement d'air à ajuster le débit d'air en fonction de la demande de refroidissement ou de chauffage.
Il est également utile dans les pompes à chaleur, les unités de climatisation et la ventilation des bâtiments. Ces systèmes bénéficient souvent d’un fonctionnement silencieux et d’une consommation d’énergie réduite.
Les usines, les entrepôts, les ateliers et les locaux techniques nécessitent un fort mouvement d’air. Certains nécessitent un flux d’air axial. D'autres ont besoin d'un flux d'air centrifuge pour une pression plus élevée.
Un moteur de ventilateur EC peut piloter les deux types lorsqu'il est correctement adapté. Il aide à déplacer l'air tout en permettant d'ajuster la vitesse pour différentes conditions de travail.
Les fermes ont besoin d’une ventilation stable. Les animaux ont besoin d’air frais, de contrôle de la température et de l’humidité. Un ventilateur EC à faible bruit peut contribuer à améliorer l’environnement tout en réduisant le gaspillage d’énergie.
Pour les poulaillers et les bâtiments d’élevage, la résistance à la corrosion, la tolérance à la poussière et la facilité d’entretien doivent également être vérifiées.
Les tours de refroidissement et les systèmes de refroidissement par évaporation fonctionnent souvent sous des charges variables. Un moteur de ventilateur EC peut ajuster la vitesse en fonction de l'évolution de la demande de refroidissement.
Cela permet d’éviter un fonctionnement constant à pleine vitesse. Il peut également prendre en charge un contrôle de température plus stable.
Le choix du bon moteur de ventilateur EC commence par le système de ventilateur, et non par le catalogue de moteurs. Le moteur doit correspondre à la turbine, à la cible de débit d'air, à la demande de pression, à la méthode de montage et au plan de contrôle.
Une erreur courante consiste à choisir uniquement en fonction de la puissance nominale. Deux moteurs de même puissance peuvent fonctionner différemment lorsqu'ils sont associés à des pales ou des boîtiers de ventilateur différents.
Tout d’abord, définissez le type de ventilateur. Les ventilateurs axiaux déplacent l’air en ligne droite. Ils sont courants dans les systèmes de ventilation, les tours de refroidissement, les pompes à chaleur et les systèmes muraux. Les ventilateurs centrifuges déplacent l’air sur un chemin courbe et gèrent souvent une pression plus élevée.
Le moteur EC doit correspondre à la charge du ventilateur. Si la charge est trop élevée, le moteur peut chauffer ou tomber en panne prématurément. Si le moteur est surdimensionné, le système peut coûter plus cher que nécessaire.
Le débit d'air vous indique la quantité d'air que le ventilateur doit déplacer. La pression vous indique la force avec laquelle le ventilateur doit travailler pour déplacer cet air à travers des conduits, des filtres, des serpentins ou des ouvertures.
Les deux valeurs comptent. Un ventilateur pour un mur ouvert n’est pas la même chose qu’un ventilateur pour un système CVC canalisé.
Avant d'acheter, confirmez comment le système contrôlera la vitesse. Utilisera-t-il un simple bouton de vitesse ? Un régulateur de température ? Un système de gestion de bâtiment ? Un réseau Modbus ou RS485 ?
Le moteur et le contrôleur doivent accepter le signal correct. Sinon, l'installation pourrait nécessiter des pièces supplémentaires ou un recâblage.
Les conditions de fonctionnement affectent le choix du moteur. Vérifiez la température, l'humidité, la poussière, le risque de corrosion, l'exposition à la pluie et l'espace d'installation.
Pour les fermes, la corrosion et la poussière comptent. Pour les systèmes CVC, le bruit et la stabilité du contrôle sont importants. Pour la ventilation industrielle, la chaleur, le cycle de service et la résistance mécanique sont importants.
Remarque : vérifiez toujours l'application, pas seulement la fiche technique. Le débit d'air réel dépend de l'ensemble du ventilateur complet.
Un moteur de ventilateur EC offre au ventilateur un meilleur contrôle de la vitesse, une efficacité plus élevée et une intégration système plus facile. Suzhou Dowell Ventilation Technology Co., Ltd fournit des moteurs EC, des ventilateurs EC, des ventilateurs axiaux, des ventilateurs centrifuges et une assistance personnalisée pour les projets de ventilation et de refroidissement. Ses produits aident les utilisateurs à améliorer la circulation de l'air, à réduire le gaspillage d'énergie et à construire des systèmes plus fiables.
R : Un moteur EC est un moteur sans balais à commande électronique qui entraîne la vitesse du ventilateur.
R : Il permet d’économiser de l’énergie, de mieux contrôler le flux d’air et de réduire le bruit.
R : Un moteur EC est préférable pour une vitesse variable et une utilisation de longue durée.
R : Il est utilisé dans les systèmes de CVC, de refroidissement, de ventilation, dans les fermes et dans les unités de traitement de l'air.
R : Généralement oui, mais une consommation d’énergie moindre peut compenser le coût.
