Facility manažéri a inžinieri neustále čelia intenzívnemu tlaku na znižovanie nákladov na energiu. Zastarané systémy HVAC vyčerpávajú prevádzkové rozpočty. Komplikujú aj bežnú údržbu a zaberajú nadmerný priestor. Hľadanie udržateľnej a nákladovo efektívnej náhrady už nie je voliteľné.
Aké je teda konkrétne riešenie? Keď sa pýtate, čo znamená EC v komerčnom priemysle, odpoveď je 'Elektronicky komutovaný.' V podstate ide o bezkomutátorový jednosmerný (BLDC) motor so vstavaným pohonom a ovládačom. Tento brilantný dizajn umožňuje jednotke bežať priamo na štandardné striedavé napájanie bez externých meničov.

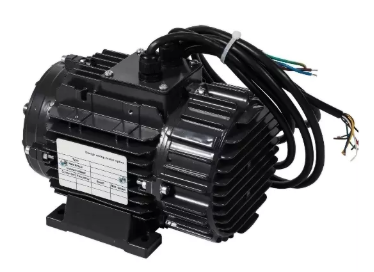

Odchod od tradičných systémov AC alebo DC predstavuje strategické obchodné rozhodnutie. Inováciou na an EC Motor , eliminujete objemné externé VFD. V systémoch s premenlivou záťažou výrazne znížite svoje celkové náklady na vlastníctvo (TCO). Okrem toho zefektívnite integráciu systému správy budov (BMS). V tejto príručke zistíte, ako tieto motory fungujú, ako sa porovnávajú so staršími možnosťami a ako sa orientovať v rizikách dodatočnej montáže.
Integrácia: EC motory spájajú motor, pohon s premenlivými otáčkami a riadiacu elektroniku do jednej kompaktnej jednotky.
Účinnosť: Schopný udržať účinnosť 85–90 %+ aj pri znížení na 20 % maximálnej rýchlosti.
Zjednodušenie: Konfigurácia s priamym pohonom eliminuje remene, remenice a externé pohony s premenlivou frekvenciou (VFD).
Upozornenie: Vysoká miera spoliehania sa na integrovanú elektroniku znamená identifikácia potenciálnych rizík kvality energie (harmonické) pred rozsiahlou dodatočnou montážou.
Aby sme plne pochopili hodnotu tejto technológie, musíme pochopiť doslovný význam komutácie. Staršie motory sa spoliehajú na 'mechanickú komutáciu'. Na obrátenie smeru elektrického prúdu používajú fyzické uhlíkové kefky. Tieto kefy sa neustále otierajú o rotujúci komutátor. Trenie v priebehu času komponenty degraduje. Vytvárajú prebytočné teplo. Vytvárajú uhlíkový prach. Nakoniec vyžadujú fyzickú výmenu, aby sa zabránilo katastrofickému zlyhaniu.
Naproti tomu 'elektronická komutácia' úplne odstraňuje mechanický kontakt. Tieto motory využívajú zabudované mikroprocesory a snímače Hallovho efektu. Senzory neustále monitorujú presnú polohu rotora. Tieto údaje posielajú späť do mikroprocesora. Regulátor potom spúšťa statorové cievky v presnom poradí. Elektronicky sekvenuje magnetické polia. Táto prevádzka bez trenia drasticky predlžuje životnosť zariadenia a zároveň znižuje hluk.
Túto architektúru systému často nazývame 'paradigma všetko v jednom' Môžete ju rozdeliť do troch integrovaných sekcií:
Front-end: Na vstupe je zabudovaný usmerňovač. Bezproblémovo premieňa štandardnú striedavú sieťovú energiu na použiteľnú jednosmernú energiu. Nepotrebujete samostatné transformátory.
Mozog: Elektronický ovládač funguje ako centrálny príkaz. Riadi napätie a prúd na základe spätnej väzby v reálnom čase. Dokonale zodpovedá zadnej elektromotorickej sile (EMF). To zaisťuje optimálnu účinnosť pri meniacich sa zaťaženiach.
Zadná časť: Fyzický motor využíva DC externý rotor vybavený výkonnými permanentnými magnetmi. Vytvára rotáciu bez indukovania rotorových prúdov. Zabránenie týmto sekundárnym prúdom šetrí obrovské množstvo energie.
Kupujúci často bojujú s výberom medzi typmi motorov pre komerčné modernizácie. Hodnotenie technológie si vyžaduje prísny technický rámec. Poďme si rozobrať výhody a nevýhody troch hlavných uchádzačov.
AC indukčné motory dominujú v priemyselnom prostredí už viac ako storočie. Používajú striedavý prúd na vytvorenie rotujúceho magnetického poľa v statore. To indukuje prúd v rotore, čo spôsobí jeho otáčanie.
Ich hlavné plusy spočívajú v ich robustnosti. Vopred sú neuveriteľne lacné. Ľahko odolávajú drsnému priemyselnému prostrediu. Ich nevýhody sú však značné. Účinnosť rýchlo klesá pri prevádzke pod špičkovou synchrónnou rýchlosťou. Aby ste dosiahli premenlivé rýchlosti, musíte nainštalovať objemné, drahé externé meniče frekvencie (VFD).
Jednosmerné kartáčované motory ponúkajú úplne odlišný prevádzkový profil. Bežia na jednosmerný prúd, vďaka čomu je nastavenie rýchlosti neuveriteľne jednoduché.
Hlavnou výhodou je jednoduché ovládanie rýchlosti. Jednoduchou zmenou napätia zmeníte rýchlosť. Nevýhody však často prevažujú nad touto výhodou v komerčnom prostredí. Vysoké mechanické opotrebenie kief a komutátorov ich robí nespoľahlivými pre nepretržitú prevádzku. Sú zo svojej podstaty hlučné. Vyžadujú tiež externé usmerňovače striedavého prúdu na jednosmerný prúd, aby sa dostali zo štandardnej siete budovy.
Tým sa dostávame k hybridnému riešeniu. Tieto jednotky spájajú najlepšie vlastnosti oboch starších systémov. Poskytujú presnosť s premenlivou rýchlosťou na úrovni DC. Vďaka bezkartáčovému dizajnu sa môžu pochváliť výnimočnou dlhou životnosťou. Ešte lepšie je, že natívne využívajú štandardnú infraštruktúru striedavého prúdu.
Konečný verdikt je jasný. Prevyšujú obe tradičné možnosti, najmä v účinnosti čiastočného zaťaženia. Na ilustráciu tohto technického zúčtovania si pozrite tabuľku porovnania nižšie.
Funkcia |
AC indukcia |
DC Brushed |
Elektronicky komutované (EC) |
|---|---|---|---|
Ovládanie rýchlosti |
Vyžaduje externé VFD |
Úpravy napätia |
Zabudovaný elektronický ovládač |
Zdroj napájania |
AC mriežka |
Vyžaduje usmerňovač AC-DC |
AC sieť (vnútorné usmernenie) |
Údržba |
Nízka/stredná |
Vysoká (výmena kefiek) |
Minimálne (bez trenia) |
Účinnosť pri čiastočnom zaťažení |
Chudák |
Mierne |
Vynikajúce (85 – 90 %+) |
Akustický hluk |
Mierne (hučanie pri nízkych rýchlostiach) |
Vysoká (mechanické škrabanie) |
Veľmi nízka |
Inžinieri milujú technické špecifikácie, ale majitelia zariadení sa starajú o finančné opodstatnenie. Musíte sa pozerať ďaleko za počiatočnú cenu nálepky. Poďme rozobrať skutočný obchodný prípad.
Mnoho kupujúcich váha, pretože ec motor ventilátora zvyčajne nesie vyššie individuálne jednotkové náklady. To vedie k mýtu o 'vysokých nákladoch'. Na systém sa však treba pozerať ako na celok.
Keď nainštalujete túto technológiu, eliminujete potrebu externého VFD. Odstránite tiež zložité komponenty remeňového pohonu, remenice a externé držiaky motora. Keď agregujete tieto eliminované náklady, počiatočné kapitálové výdavky (CapEx) spadajú do ± 10% tradičného nastavenia AC. Za motor zaplatíte o niečo viac, ale ušetríte na okolitej infraštruktúre.
Skutočná finančná sila sa prejavuje v prevádzkových výdavkoch (OpEx). Niekoľko jedinečných ovládačov drasticky znižuje vaše mesačné účty za služby a údržbu.
Efektivita vypnutia: Štandardné striedavé motory pri spomalení plytvajú energiou. Technológii EC sa naopak darí pri nižších rýchlostiach. Vďaka zákonom afinity ventilátorov môže zníženie rýchlosti jednotky EC na 80 % priniesť takmer 50 % úsporu energie. Spotrebuje len presne toľko, koľko si záťaž vyžaduje.
Celoživotné úspory: Keď vypočítate náklady na energiu počas životného cyklu, čísla sú ohromujúce. Zariadenia zvyčajne zaznamenávajú 30% až 50% pokles celkových nákladov na energiu v porovnaní s neoptimalizovanými AC ventilátormi. Počas desaťročnej životnosti tieto úspory platia za upgrade niekoľkonásobne.
Zníženie údržby: Nižšie prevádzkové teploty chránia vnútornú elektroniku. Tým sa výrazne predlžuje životnosť ložiska. Úplná absencia fyzických uhlíkových kefiek eliminuje rutinnú údržbu. Váš tím trávi menej času mazaním ložísk a výmenou remeňov.
Kategória nákladov |
Tradičný AC systém + VFD |
Systém priameho pohonu EC |
|---|---|---|
Počiatočné vybavenie (CapEx) |
Stredná (motor + VFD + remene) |
Stredná (jednotka typu všetko v jednom) |
Inštalačná práca |
Vysoká (zložité zapojenie/zarovnanie) |
Nízka (Plug-and-play) |
Náklady na energiu (OpEx) |
Vysoká (neefektívna pri nízkych rýchlostiach) |
Nízka (optimalizované vypnutie) |
Náklady na údržbu |
Vysoká (výmena remeňa, mazanie) |
Minimálne (iba kontroly ložísk) |
Keď si zabezpečíte schválenie rozpočtu, musíte sa rozhodnúť, kde a ako implementovať túto technológiu. Starostlivé získavanie zdrojov a párovanie aplikácií predchádza nákladným inžinierskym chybám. Pri svojej stratégii dodatočného vybavenia použite nasledujúce kritériá.
Nie každý motor vo vašej budove potrebuje okamžite upgrade. Mali by ste sa zamerať na aplikácie, kde je variabilný dopyt konštantný. Sú najvhodnejšie pre vzduchotechnické jednotky (VZT). Vynikajú v chladiacich vežiach a ventilátoroch kondenzátorov. Veľký úžitok majú aj serverové stojany dátových centier a prostredia čistých priestorov. V týchto priestoroch požiadavky na prúdenie vzduchu počas dňa kolíšu. Motor sa plynule prispôsobuje presnej chladiacej záťaži.
Moderné inteligentné budovy vyžadujú bezproblémovú komunikáciu. Staršie systémy často vyžadujú komplikované analógovo-digitálne prevodníky. EC motory túto prekážku úplne obchádzajú. Natívne prijímajú riadiace signály 0-10V, PWM alebo 4-20 mA. Vďaka tejto flexibilite sú prakticky plug-and-play pre moderné siete systému správy budov (BMS). Jednoduchý nízkonapäťový vodič z ovládača môžete viesť priamo do krytu motora. Okamžite poslúcha príkazy rýchlosti s dokonalou presnosťou.
Priestor v mechanických miestnostiach je vždy na prvom mieste. Tradičné nastavenia vyžadujú dlhý hriadeľ motora, hnací remeň a samostatný kryt kolesa ventilátora. Elektronická komutácia mení fyzickú geometriu prostredníctvom konštrukcií 'vonkajšieho rotora'.
Obežné koleso ventilátora sa montuje priamo na otáčajúci sa vonkajší kryt motora. Táto konfigurácia s priamym pohonom šetrí obrovské množstvo axiálneho priestoru. Keďže rýchlosť je úplne variabilná, jeden škálovateľný model EC môže často nahradiť viaceré staršie veľkosti ventilátorov. Znížite zásoby náhradných dielov. Tiež uvoľníte fyzický priestor vo vnútri vašich AHU skríň.
Musíme zachovať transparentné predpoklady o tejto technológii. Aj keď sú výhody ohromujúce, žiadne technické riešenie nie je dokonalé. Pred vypracovaním špecifikácie musíte pochopiť realistické nevýhody a technické prekážky.
Kvalita elektrickej energie je kritickým faktorom vo veľkých zariadeniach. Štandardné externé VFD zvyčajne obsahujú ťažké tlmivky alebo DC tlmivky. Tieto komponenty vyhladzujú elektrický priebeh. Kompaktný charakter EC motorov však znamená, že im vo všeobecnosti chýba vstavaná objemná indukčnosť.
Toto vynechanie môže viesť k strmým priebehom prúdu. Tieto strmé impulzy vytvárajú zvýšené 5., 7., 11. a 13. elektrické harmonické na sieti vášho zariadenia. Ak nainštalujete desiatky týchto motorov do jedného okruhu, celkové harmonické skreslenie (THD) môže narásť. Môžete čeliť elektrickému postihu alebo rušeniu zariadenia. Na vyriešenie tohto problému budete potenciálne potrebovať externý hardvér na zmiernenie harmonických, ako sú aktívne filtre harmonických.
Dizajn 'všetko v jednom' je dvojsečná zbraň. Šetrí miesto a zjednodušuje kabeláž. Ale komplikuje to katastrofálne opravy. Ak zlyhá malý mikrokomponent na integrovanom elektronickom disku, jeho oprava na mieste je len zriedka realizovateľná. Elektronika je často zaliata živicou, aby sa zabránilo poškodeniu vlhkosťou. Preto, ak mozog zomrie, celá motorická jednotka zvyčajne vyžaduje výmenu. Nemôžete jednoducho vymeniť dosku disku za 50 dolárov, ako je to možné v externom paneli VFD.
Chyby pri inštalácii predstavujú väčšinu skorých zlyhaní systému. Pri dodatočnej montáži starších zariadení majú technici niekedy fatálne predpoklady. Môžu napríklad vyskúšať reťazové prepojenie starších starších jednosmerných ovládačov s modernými jednotkami EC. To spôsobuje okamžitú elektrickú nekompatibilitu.
Napájanie nesprávneho napätia alebo prekríženie analógových riadiacich vodičov okamžite smaží citlivé palubné mikroprocesory. Vždy dodržiavajte špecifické schémy zapojenia výrobcu. Zaobchádzajte s jednotkou ako s vysoko citlivým počítačom, nielen ako s robustným kusom rotujúceho kovu.
Osvedčené postupy pre dodatočnú montáž
Vykonajte audit napájania: Vždy zmerajte existujúce úrovne THD pred pridaním viacerých elektronicky komutovaných záťaží do jedného distribučného panelu.
Izolujte ovládacie vedenie: Nízkonapäťové ovládacie vodiče 0-10V udržiavajte fyzicky oddelené od vysokonapäťovej siete striedavého prúdu, aby ste zabránili rušeniu signálu.
Veľkosť pre vrchol: Nastavte veľkosť jednotky na absolútne maximálny požadovaný prietok vzduchu s vedomím, že rýchlosť môžete jednoducho elektronicky nastaviť späť pre každodenné operácie.
Posun smerom k elektronicky komutovanej technológii nie je prechodným trendom. EC motory predstavujú absolútny priemyselný štandard pre energetickú účinnosť a reguláciu s premenlivou rýchlosťou. Dominujú moderným komerčným a priemyselným systémom HVAC z veľmi dobrého dôvodu. Eliminujú mechanické opotrebovanie, znižujú prevádzkové náklady a zjednodušujú integráciu digitálneho riadenia.
Aby sme sa posunuli vpred, odporúčame, aby facility manažéri a strojní inžinieri podnikli proaktívne kroky. Vykonajte komplexný audit profilu záťaže na vašich existujúcich AC systémoch. Najčastejšie identifikujte jednotky pracujúce pri čiastočnom zaťažení. Vypočítajte presnú návratnosť investícií EC retrofitu pomocou miestnych sadzieb. Tým, že sa najskôr pustíte do riešenia vašich najúspornejších systémov, môžete financovať budúce modernizácie zariadenia z vytvorených úspor energie.
Odpoveď: Nie. Elektronika pohonu s premenlivými otáčkami je plne integrovaná priamo do krytu motora. To eliminuje potrebu nákupu, montáže alebo zapojenia samostatného externého meniča s premenlivou frekvenciou, čo šetrí peniaze aj fyzický priestor na stene.
A: Áno. Výrobcovia špeciálne navrhujú 'zástrčkové ventilátory' poháňané týmito motormi, aby nahradili staršie, objemné remeňom poháňané striedavé dúchadlá. Dokonale zapadajú do existujúcich vzduchotechnických jednotiek (AHU) a zároveň výrazne znižujú nároky na zariadenie.
Odpoveď: Zdieľajú presne rovnakú základnú technológiu, ktorou je bezkomutátorový jednosmerný motor. Označenie 'EC' však znamená plne integrovaný balík. Obsahuje zabudovanú rektifikáciu, ktorá umožňuje jednotke priamo prijímať štandardné striedavé napájanie.
A: Áno. Odstránenie fyzických uhlíkových kefiek eliminuje mechanické zvuky škrabania. Okrem toho presné elektronické ovládanie komutácie drasticky znižuje elektrické bzučanie, ktoré bežne počujete v tradičných AC indukčných motoroch pracujúcich pri nízkych rýchlostiach.
