يواجه مديرو ومهندسو المرافق باستمرار ضغوطًا شديدة لخفض تكاليف الطاقة. تستنزف أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) القديمة ميزانيات التشغيل. كما أنها تعقد الصيانة الروتينية وتشغل مساحة كبيرة. لم يعد العثور على بديل مستدام وفعال من حيث التكلفة أمرًا اختياريًا.

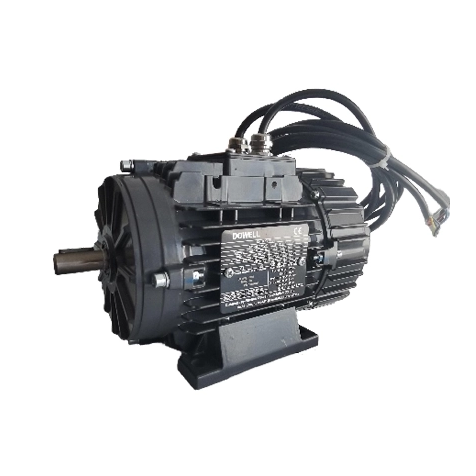

إذن ما هو الحل بالضبط؟ عندما تسأل ما الذي تمثله EC في الصناعة التجارية، فإن الإجابة هي 'يتم التبديل إلكترونيًا'. بشكل أساسي، هذا هو محرك DC بدون فرش (BLDC) يتميز بمحرك مدمج ووحدة تحكم. يسمح هذا التصميم الرائع للوحدة بالعمل مباشرة على طاقة التيار المتردد القياسية بدون محولات خارجية.
يمثل الابتعاد عن أنظمة التيار المتردد أو التيار المستمر التقليدية قرارًا تجاريًا استراتيجيًا. عن طريق الترقية إلى محرك EC ، يمكنك من التخلص من VFDs الخارجية الضخمة. يمكنك تقليل التكلفة الإجمالية للملكية (TCO) بشكل كبير في أنظمة التحميل المتغير. علاوة على ذلك، يمكنك تبسيط عملية تكامل نظام إدارة المباني (BMS) الخاص بك. في هذا الدليل، ستكتشف كيفية عمل هذه المحركات، وكيفية مقارنتها بالخيارات القديمة، وكيفية التعامل مع مخاطر التعديل التحديثي.
التكامل: تجمع محركات EC بين محرك ومحرك متغير السرعة وإلكترونيات التحكم في وحدة واحدة مدمجة.
الكفاءة: قادر على الحفاظ على كفاءة بنسبة 85-90%+ حتى عند الاتصال بـ 20% من السرعة القصوى.
التبسيط: يعمل تكوين محرك الأقراص المباشر على التخلص من الأحزمة والبكرات ومحركات التردد الخارجية المتغيرة (VFDs).
تحذير: الاعتماد الكبير على الإلكترونيات المتكاملة يعني أن تحديد المخاطر المحتملة لجودة الطاقة (التوافقية) قبل إجراء التعديل التحديثي على نطاق واسع أمر بالغ الأهمية.
لفهم قيمة هذه التكنولوجيا بشكل كامل، يجب علينا أن نفهم المعنى الحرفي للتخفيف. تعتمد المحركات القديمة على 'التخفيف الميكانيكي'. فهي تستخدم فرش الكربون المادية لعكس اتجاه التيار الكهربائي. تحتك هذه الفرش باستمرار بمبدل التيار الدوار. يؤدي الاحتكاك إلى تدهور المكونات بمرور الوقت. أنها تولد الحرارة الزائدة. أنها تخلق غبار الكربون. وفي نهاية المطاف، فإنها تتطلب استبدالًا ماديًا لمنع الفشل الكارثي.
وفي المقابل، فإن 'التخفيف الإلكتروني' يزيل الاتصال الميكانيكي تمامًا. تستخدم هذه المحركات المعالجات الدقيقة وأجهزة استشعار تأثير هول. تقوم أجهزة الاستشعار بمراقبة الموقع الدقيق للدوار باستمرار. يرسلون هذه البيانات مرة أخرى إلى المعالج الدقيق. تقوم وحدة التحكم بعد ذلك بإطلاق ملفات الجزء الثابت بتسلسل دقيق. يقوم بتسلسل المجالات المغناطيسية إلكترونيًا. تعمل هذه العملية الخالية من الاحتكاك على إطالة عمر المعدات بشكل كبير مع تقليل الضوضاء.
غالبًا ما نطلق على بنية النظام هذه اسم 'نموذج الكل في واحد'. ويمكنك تقسيمه إلى ثلاثة أقسام متكاملة:
الواجهة الأمامية: يوجد مقوم على اللوحة عند الإدخال. إنه يحول طاقة شبكة التيار المتردد القياسية بسلاسة إلى طاقة تيار مستمر قابلة للاستخدام. لا تحتاج إلى محولات منفصلة.
الدماغ: تعمل وحدة التحكم الإلكترونية كأمر مركزي. إنه يدير الجهد والتيار بناءً على ردود الفعل في الوقت الفعلي. إنه يطابق القوة الدافعة الكهربائية الخلفية (EMF) بشكل مثالي. وهذا يضمن الكفاءة المثلى في ظل الأحمال المتغيرة.
النهاية الخلفية: يستخدم المحرك المادي دوارًا خارجيًا يعمل بالتيار المستمر مزودًا بمغناطيس دائم قوي. إنه يولد الدوران دون إحداث تيارات دوارة. إن منع هذه التيارات الثانوية يوفر كمية هائلة من الطاقة.
غالبًا ما يعاني المشترون عند الاختيار بين أنواع المحركات للترقيات التجارية. يتطلب تقييم التكنولوجيا إطارًا تقنيًا صارمًا. دعونا نحلل مزايا وعيوب المتنافسين الأساسيين الثلاثة.
سيطرت المحركات الحثية ذات التيار المتردد على المشهد الصناعي لأكثر من قرن من الزمان. يستخدمون التيار المتردد لإنشاء مجال مغناطيسي دوار في الجزء الثابت. يؤدي هذا إلى توليد تيار في الدوار، مما يؤدي إلى دورانه.
إيجابياتهم الرئيسية تكمن في صلابتهم. فهي رخيصة بشكل لا يصدق مقدما. أنها تتحمل البيئات الصناعية القاسية بسهولة. ومع ذلك، سلبياتهم كبيرة. تنخفض الكفاءة بسرعة عند العمل بأقل من ذروة السرعة المتزامنة. لتحقيق سرعات متغيرة، يجب عليك تثبيت محركات أقراص خارجية متغيرة التردد (VFDs) ضخمة ومكلفة.
توفر المحركات المصقولة بالتيار المستمر ملفًا تشغيليًا مختلفًا تمامًا. تعمل بالتيار المباشر، مما يجعل تعديلات السرعة بسيطة للغاية.
المحترف الأساسي هو التحكم السهل في السرعة. بمجرد تغيير الجهد، يمكنك تغيير السرعة. لكن السلبيات غالباً ما تفوق هذه الفائدة في البيئات التجارية. التآكل الميكانيكي العالي الناتج عن الفرش والمبدلات يجعلها غير موثوقة للخدمة المستمرة. فهي صاخبة بطبيعتها. كما أنها تتطلب مقومات خارجية من التيار المتردد إلى التيار المستمر لتشغيلها خارج شبكة البناء القياسية.
وهذا يقودنا إلى الحل الهجين. تمزج هذه الوحدات بين أفضل سمات كلا النظامين القديمين. إنها توفر دقة متغيرة السرعة على مستوى التيار المستمر. تتميز بطول العمر الاستثنائي بسبب تصميمها بدون فرش. والأفضل من ذلك، أنهم يستخدمون البنية التحتية القياسية لطاقة التيار المتردد محليًا.
الحكم النهائي واضح. فهي تتفوق في الأداء على كلا الخيارين التقليديين، خاصة في كفاءة التحميل الجزئي. لتوضيح هذه المواجهة الهندسية، راجع مخطط المقارنة أدناه.
ميزة |
تحريض التيار المتردد |
العاصمة نحى |
يتم تبديله إلكترونيًا (EC) |
|---|---|---|---|
التحكم في السرعة |
يتطلب VFD خارجي |
تعديلات الجهد |
وحدة تحكم إلكترونية مدمجة |
مصدر الطاقة |
شبكة التيار المتردد |
يتطلب مقوم AC-DC |
شبكة التيار المتردد (تصحيح داخلي) |
صيانة |
منخفض/متوسط |
عالية (استبدال الفرشاة) |
الحد الأدنى (عديم الاحتكاك) |
كفاءة التحميل الجزئي |
فقير |
معتدل |
ممتاز (85-90%+) |
الضوضاء الصوتية |
معتدل (طنين بسرعات منخفضة) |
عالية (القشط الميكانيكي) |
منخفض جدًا |
المهندسون يحبون المواصفات الفنية، لكن أصحاب المنشآت يهتمون بالمبرر المالي. يجب أن تنظر إلى ما هو أبعد من سعر الملصق الأولي. دعونا نحلل حالة العمل الحقيقية.
يتردد العديد من المشترين بسبب عادةً ما يحمل محرك المروحة EC تكلفة وحدة فردية أعلى. وهذا يؤدي إلى أسطورة 'التكلفة العالية'. ومع ذلك، يجب عليك أن تنظر إلى النظام ككل.
عندما تقوم بتثبيت هذه التقنية، فإنك تلغي الحاجة إلى VFD خارجي. يمكنك أيضًا إزالة مكونات محرك الحزام المعقدة والبكرات وحوامل المحرك الخارجية. عندما تقوم بتجميع هذه التكاليف التي تم حذفها، فإن النفقات الرأسمالية الأولية (CapEx) تقع ضمن ±10% من إعداد مكيف الهواء التقليدي. أنت تدفع أكثر قليلاً مقابل المحرك ولكنك توفر على البنية التحتية المحيطة.
القوة المالية الحقيقية تكشف عن نفسها في النفقات التشغيلية (OpEx). تعمل العديد من برامج التشغيل الفريدة على خفض فواتير الخدمات والصيانة الشهرية بشكل كبير.
كفاءة الترتيب: تهدر محركات التيار المتردد القياسية الطاقة عند إبطائها. وعلى العكس من ذلك، تزدهر تكنولوجيا EC بسرعات أقل. بفضل قوانين تقارب المراوح، فإن خفض سرعة وحدة EC إلى 80% يمكن أن يؤدي إلى توفير الطاقة بنسبة 50% تقريبًا. إنه يستهلك فقط ما يتطلبه الحمل بالضبط.
التوفير مدى الحياة: عندما تحسب تكاليف الطاقة طوال دورة الحياة، تصبح الأرقام مذهلة. تشهد المنشآت عادةً انخفاضًا بنسبة 30% إلى 50% في إجمالي تكاليف الطاقة مقارنة بمراوح التيار المتردد غير المحسنة. على مدى عشر سنوات، تدفع هذه التوفيرات مقابل الترقية عدة مرات.
تخفيضات الصيانة: درجات حرارة التشغيل الباردة تحمي الأجهزة الإلكترونية الداخلية. وهذا يزيد من عمر المحمل بشكل كبير. يؤدي الغياب التام لفرش الكربون المادية إلى إلغاء جداول الصيانة الروتينية. يقضي فريقك وقتًا أقل في تشحيم المحامل واستبدال الأحزمة.
فئة التكلفة |
نظام تكييف تقليدي + VFD |
نظام الدفع المباشر EC |
|---|---|---|
المعدات الأولية (النفقات الرأسمالية) |
معتدل (محرك + VFD + سيور) |
معتدل (وحدة الكل في واحد) |
عمالة التثبيت |
عالية (الأسلاك/المحاذاة المعقدة) |
منخفض (التوصيل والتشغيل) |
تكاليف الطاقة (OpEx) |
عالي (غير فعال عند السرعات المنخفضة) |
منخفض (الترتيب الأمثل) |
تكاليف الصيانة |
عالي (تغيير الحزام، التشحيم) |
الحد الأدنى (الشيكات الحاملة فقط) |
بمجرد الحصول على الموافقة على الميزانية، يجب عليك أن تقرر أين وكيف يتم تنفيذ هذه التكنولوجيا. إن الحرص على تحديد المصادر ومطابقة التطبيقات يحول دون حدوث أخطاء هندسية مكلفة. استخدم المعايير التالية لتوجيه استراتيجية التعديل التحديثي الخاصة بك.
ليس كل محرك في المبنى الخاص بك يحتاج إلى ترقية على الفور. يجب عليك استهداف التطبيقات التي يكون فيها الطلب المتغير ثابتًا. وهي مناسبة بشكل أفضل لوحدات معالجة الهواء HVAC (AHUs). إنها تتفوق في أبراج التبريد ومراوح المكثف. تستفيد أيضًا رفوف خادم مركز البيانات وبيئات غرف الأبحاث بشكل كبير. في هذه الأماكن، تتقلب متطلبات تدفق الهواء على مدار اليوم. يتم ضبط المحرك بسلاسة ليتناسب مع حمل التبريد الدقيق.
تتطلب المباني الذكية الحديثة التواصل السلس. غالبًا ما تتطلب الأنظمة القديمة محولات تناظرية إلى رقمية معقدة. تتجاوز محركات EC هذه العقبة تمامًا. وهي تقبل أصلاً إشارات التحكم 0-10V أو PWM أو 4-20 مللي أمبير. هذه المرونة تجعلها قابلة للتوصيل والتشغيل فعليًا لشبكات نظام إدارة المباني الحديثة (BMS). يمكنك توجيه سلك بسيط منخفض الجهد من وحدة التحكم الخاصة بك مباشرة إلى غلاف المحرك. فهو يطيع أوامر السرعة على الفور وبدقة متناهية.
المساحة في الغرف الميكانيكية تكون دائمًا في أعلى مستوياتها. تتطلب الإعدادات التقليدية عمود محرك طويل، وحزام قيادة، ومبيت منفصل لعجلة المروحة. يؤدي التبديل الإلكتروني إلى تغيير الهندسة الفيزيائية من خلال تصميمات 'الدوار الخارجي'.
يتم تركيب دافعة المروحة مباشرة على الغلاف الخارجي للمحرك. يوفر تكوين محرك الأقراص المباشر هذا قدرًا هائلاً من المساحة المحورية. نظرًا لأن السرعة متغيرة تمامًا، يمكن لنموذج EC قابل للتطوير أن يحل محل أحجام المروحة القديمة المتعددة. يمكنك تقليل مخزون قطع الغيار الخاصة بك. يمكنك أيضًا تحرير المساحة الفعلية داخل خزانات AHU الخاصة بك.
يجب أن نحافظ على افتراضات شفافة حول هذه التكنولوجيا. ورغم أن الفوائد هائلة، إلا أنه لا يوجد حل هندسي مثالي. يجب أن تفهم الجوانب السلبية الواقعية والعقبات الفنية قبل صياغة المواصفات.
تعد جودة الطاقة الكهربائية عاملاً حاسماً في المرافق الكبيرة. تشتمل عادةً محركات VFD الخارجية القياسية على مفاعلات الخطوط الثقيلة أو اختناقات التيار المستمر. تعمل هذه المكونات على تلطيف شكل الموجة الكهربائية. ومع ذلك، فإن الطبيعة المدمجة لمحركات EC تعني أنها تفتقر عمومًا إلى الحث الضخم المدمج.
يمكن أن يؤدي هذا الإغفال إلى أشكال موجية حالية حادة. تعمل هذه النبضات الحادة على إنشاء توافقيات كهربائية مرتفعة من المستوى الخامس والسابع والحادي عشر والثالث عشر على شبكة منشأتك. إذا قمت بتثبيت العشرات من هذه المحركات على دائرة واحدة، يمكن أن يرتفع التشوه التوافقي الكلي (THD). قد تواجه عقوبات كهربائية أو تداخلًا مع المعدات. من المحتمل أن تحتاج إلى أجهزة تخفيف توافقية خارجية، مثل المرشحات التوافقية النشطة، لحل هذه المشكلة.
إن تصميم 'الكل في واحد' هو سيف ذو حدين. أنه يوفر مساحة ويبسط الأسلاك. لكنه يعقد الإصلاحات الكارثية. إذا تعطل أحد المكونات الدقيقة الموجودة على محرك الأقراص الإلكتروني المدمج، فإن إصلاحه في الموقع نادرًا ما يكون قابلاً للتطبيق. غالبًا ما يتم وضع الإلكترونيات في وعاء من الراتنج لمنع تلف الرطوبة. ولذلك، إذا مات الدماغ، فإن الوحدة الحركية بأكملها تحتاج عادةً إلى الاستبدال. لا يمكنك ببساطة تبديل لوحة محرك بقيمة 50 دولارًا كما يمكنك في لوحة VFD خارجية.
تمثل أخطاء التثبيت غالبية حالات فشل النظام المبكرة. عند تعديل المعدات القديمة، يقوم الفنيون في بعض الأحيان بوضع افتراضات قاتلة. على سبيل المثال، قد يجربون وحدات تحكم DC القديمة ذات التسلسل التعاقبي مع وحدات EC الحديثة. وهذا يسبب عدم التوافق الكهربائي الفوري.
إن تغذية الجهد الخاطئ أو عبور أسلاك التحكم التناظرية سيؤدي إلى قلي المعالجات الدقيقة الحساسة الموجودة على متن الطائرة على الفور. اتبع دائمًا مخططات الأسلاك الخاصة بالشركة المصنعة. تعامل مع الوحدة كجهاز كمبيوتر حساس للغاية، وليس مجرد قطعة معدنية صلبة تدور.
أفضل الممارسات التحديثية
قم بإجراء تدقيق للطاقة: قم دائمًا بقياس مستويات THD الحالية قبل إضافة أحمال متعددة يتم تبديلها إلكترونيًا إلى لوحة توزيع واحدة.
عزل أسلاك التحكم: احتفظ بأسلاك التحكم ذات الجهد المنخفض 0-10 فولت منفصلة ماديًا عن أنابيب التيار المتردد عالية الجهد لمنع تداخل الإشارة.
حجم الذروة: قم بقياس الوحدة للحصول على الحد الأقصى المطلق لتدفق الهواء المطلوب، مع العلم أنه يمكنك بسهولة إعادة السرعة إلكترونيًا للعمليات اليومية.
إن التحول نحو التكنولوجيا المستبدلة إلكترونيا ليس اتجاها عابرا. تمثل محركات EC معيار الصناعة المطلق لكفاءة الطاقة والتحكم في السرعة المتغيرة. إنهم يهيمنون على أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التجارية والصناعية الحديثة لسبب وجيه للغاية. فهي تقضي على التآكل الميكانيكي، وتخفض تكاليف التشغيل، وتبسط تكامل التحكم الرقمي.
للمضي قدمًا، نوصي مديري المرافق والمهندسين الميكانيكيين باتخاذ خطوات استباقية. قم بإجراء تدقيق شامل لملف تعريف التحميل على أنظمة التيار المتردد الموجودة لديك. تحديد الوحدات التي تعمل بأحمال جزئية في أغلب الأحيان. احسب عائد الاستثمار الدقيق لتحديث EC باستخدام معدلات المرافق المحلية. من خلال معالجة أنظمتك الأقل كفاءة أولاً، يمكنك تمويل ترقيات المنشأة المستقبلية من خلال توفير الطاقة الناتج.
ج: لا، لقد تم دمج إلكترونيات محرك الأقراص المتغيرة السرعة بشكل كامل مباشرة في مبيت المحرك. وهذا يلغي الحاجة إلى شراء محرك أقراص خارجي منفصل ذي تردد متغير أو تركيبه أو توصيله، مما يوفر المال ومساحة الجدار الفعلية.
ج: نعم. يقوم المصنعون على وجه التحديد بتصميم 'مراوح موصولة' مدعومة بهذه المحركات لتحل محل منافيخ التيار المتردد القديمة الضخمة التي تعمل بالحزام. وهي تتلاءم بشكل مثالي مع وحدات معالجة الهواء الحالية (AHUs) مع تقليل أثر المعدات بشكل كبير.
ج: إنهم يشتركون في نفس التكنولوجيا الأساسية، وهي محرك DC بدون فرش. ومع ذلك، فإن تعيين 'EC' يتضمن حزمة متكاملة تمامًا. يحتوي على تصحيح داخلي، مما يسمح للوحدة بقبول طاقة التيار المتردد القياسية مباشرة.
ج: نعم. تؤدي إزالة فرش الكربون المادية إلى التخلص من ضوضاء الكشط الميكانيكية. علاوة على ذلك، فإن التحكم الإلكتروني الدقيق في التبديل يقلل بشكل كبير من الطنين الكهربائي الشائع سماعه في المحركات الحثية التقليدية التي تعمل بالتيار المتردد والتي تعمل بسرعات منخفضة.
