تعتمد أنظمة التهوية الحديثة على الدقة والقدرة على التكيف. أنت بحاجة إلى معدات لتوفير تدفق هواء دقيق حسب الطلب دون إهدار الطاقة. تحقق مروحة 0-10V EC ذلك من خلال السماح بتعديلات السرعة بسلاسة من خلال إشارة تناظرية بسيطة.
لقد تحولت الصناعة إلى حد كبير بعيدًا عن المحركات الحثية ذات التيار المتردد غير الفعالة. اليوم، يفضل المحترفون تقنية التبديل الإلكتروني (EC) لإدارة تدفق الهواء بشكل صارم. ومع ذلك، غالبًا ما يمثل تثبيت هذه المحركات تحديًا مميزًا في أسفل القمع. يجب على شركات التكامل سد الفجوة بين اختيار الأجهزة وتوافق وحدة التحكم والتنفيذ الكهربائي الآمن. ينطبق هذا على شبكات المباني التجارية وإعدادات المنزل الذكي المحلية.
في هذا الدليل، نستكشف المبادئ الميكانيكية وراء التحكم التناظري في المروحة. سوف تتعلم كيفية تقييم توافق الغرق والمصادر لتجنب تلف لوحة المنطق. سنقوم أيضًا بدراسة حقائق الأسلاك الهامة. وهذا يضمن أنه يمكنك نشر نظام التهوية الخاص بك بأمان وفعالية.
التحكم الخطي: تملي مدخلات التحكم 0-10 فولت دورة المحرك في الدقيقة مباشرة، مما يؤدي إلى قياس تدفق الهواء بشكل متناسب من 0% (أو الحد الأدنى للسرعة) إلى 100% من السعة بناءً على الجهد الكهربي.
مرونة التكامل: تقبل مروحة EC متغيرة السرعة الإشارات القياسية 0-10 فولت، مما يجعلها متوافقة أصلاً مع أنظمة إدارة المباني التجارية (BMS)، ووحدات MVHR، ومرحلات إنترنت الأشياء المنزلية الذكية (على سبيل المثال، Z-Wave، وZigbee).
مخاطر التنفيذ: يتطلب النشر الناجح اهتمامًا صارمًا بالعزل الكهربائي بين طاقة التيار الكهربائي ودائرة التحكم ذات الجهد المنخفض، بالإضافة إلى مطابقة مقاومة وحدة التحكم بمحرك المروحة.

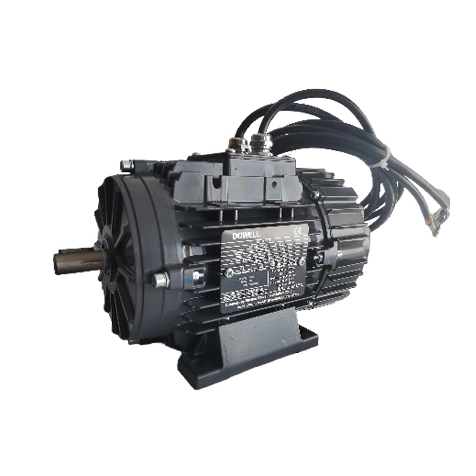

يجمع محرك EC بين أفضل عناصر تكنولوجيا التيار المتردد والتيار المستمر. تقوم بتزويد المحرك بطاقة التيار المتردد القياسية. داخل غلاف المحرك، يقوم مقوم داخلي بتحويل طاقة التيار المتردد إلى تيار مستمر. يقوم المعالج الدقيق المدمج بعد ذلك بإدارة دوران المحرك. توفر لوحة المنطق هذه الأساس للتحكم الدقيق.
يقرأ المعالج الدقيق الداخلي إشارة تناظرية منفصلة ذات جهد منخفض للتيار المستمر. تتراوح هذه الإشارة من 0 فولت إلى 10 فولت. تقوم لوحة المنطق بترجمة هذا الجهد الوارد إلى سرعة دوران محددة. إذا قمت بإرسال 5 فولت إلى دائرة التحكم، يقوم المعالج الدقيق بضبط المحرك ليعمل عند 50% تقريبًا من الحد الأقصى لعدد الدورات في الدقيقة. تضمن هذه الترجمة المباشرة تعديلات تدفق الهواء التي يمكن التنبؤ بها بدرجة كبيرة.
ونظرًا لأن اللوحة المنطقية تتعامل مع الرفع الثقيل، فإنك تحصل على تحكم دقيق في نظام التهوية. يقوم المعالج الدقيق بمراقبة موضع الدوار بشكل مستمر. فهو يضبط توصيل الطاقة للحفاظ على عدد الدورات في الدقيقة المطلوب، حتى إذا تغير الضغط الثابت قليلاً داخل مجاري الهواء.
لا تتصرف جميع المراوح التناظرية بشكل متماثل عند نطاقات الجهد الأدنى. يجب أن تفهم افتراضات الشركة المصنعة فيما يتعلق بالنطاقات الميتة. يمثل النطاق الميت نطاقًا محددًا من الجهد حيث لا يتخذ المحرك أي إجراء جديد.
تستخدم العديد من الأنظمة منطق التحكم 1-10 فولت. في هذه الإعدادات، أي جهد بين 0V و1V يعمل كحالة خارج الحالة أو حالة الاستعداد. المحرك لن يدور. بمجرد أن تتجاوز الإشارة عتبة 1 فولت، يتم تنشيط المروحة عند الحد الأدنى لسرعة التشغيل. عندما تقوم بزيادة الإشارة نحو 10 فولت، فإن عدد الدورات في الدقيقة يتزايد بشكل متناسب إلى الحد الأقصى.
تحافظ الإعدادات الأخرى على منطق صارم من 0 إلى 10 فولت. قد يفسرون 0V على أنه أمر للتشغيل عند الحد الأدنى من سرعة الخمول التي يحددها المصنع بدلاً من إيقاف التشغيل تمامًا. قم دائمًا بمراجعة ورقة بيانات المحرك المحددة لفهم كيفية تعاملها مع الإشارات التي تقل عن 1 فولت.
مخطط ترجمة الجهد القياسي
التحكم في الجهد (الخامس تيار مستمر) | السلوك الحركي المتوقع | تقدير إخراج تدفق الهواء |
|---|---|---|
0.0 فولت - 1.0 فولت | وضع الاستعداد / إيقاف تشغيل المحرك (النطاق الميت) | 0% |
2.0 فولت | الحد الأدنى من الدوران النشط | ~20% |
5.0 فولت | دوران متوسط المدى | ~50% |
8.0 فولت | دوران عالي السرعة | ~80% |
10.0 فولت | الحد الأقصى للدوران المقدر | 100% |
قد تتساءل لماذا نفضل الإشارات التناظرية 0-10 فولت على طرق التحكم الأخرى. يعمل نظام التعتيم التقليدي للتيار المتردد، والذي يُطلق عليه غالبًا التحكم في الترياك، بشكل جيد مع المصابيح المتوهجة. ومع ذلك، فإنه يلحق أضرارًا بالغة بمحركات EC. تعمل مخفتات الترياك على قطع شكل موجة التيار المتردد لتقليل الطاقة. يؤدي هذا التوصيل غير المنتظم للطاقة إلى ارتفاع درجة الحرارة، وطنين شديد للمحرك، وفشل إلكتروني سريع داخل لوحة منطقية تابعة للمفوضية الأوروبية.
يوفر تعديل عرض النبض (PWM) بديلاً آمنًا، ولكنه يقدم تعقيدًا. يتطلب PWM من وحدة التحكم إنشاء موجة مربعة عالية التردد. العديد من وحدات التحكم في المباني التجارية القياسية لا تقوم بإخراج PWM محليًا. ظهر معيار 0-10 فولت باعتباره الطريقة الأكثر موثوقية والمدعومة عالميًا للتنظيم منخفض الضوضاء وعالي الكفاءة عبر صناعة التدفئة والتهوية وتكييف الهواء (HVAC).
تتطلب تصاميم المباني الحديثة إدارة ديناميكية لتدفق الهواء. تتفوق في مروحة EC متغيرة السرعة البيئات التي تتقلب فيها احتياجات التهوية على مدار اليوم. ومن خلال ضبط السرعة تلقائيًا، يمكنك تحسين جودة الهواء الداخلي مع تقليل الضوضاء الصوتية.
تعتمد وحدات معالجة الهواء التجارية (AHU) بشكل كبير على التحكم الدقيق في الضغط وحجم الصوت. يمكنك دمج مراوح EC التناظرية مباشرة في هذه الأنظمة الضخمة. يقوم نظام إدارة المبنى (BMS) بإخراج إشارة 0-10 فولت بناءً على جداول إشغال المبنى.
تستخدم أنظمة التهوية الميكانيكية مع استعادة الحرارة (MVHR) هذه التقنية أيضًا. تقوم وحدات MVHR باستخراج الهواء الداخلي القديم أثناء سحب الهواء الخارجي النقي. يمررون كلا التيارين من خلال مبادل حراري. يمكنك توصيل أجهزة الاستشعار البيئية 0-10 فولت مباشرة بوحدات التحكم في المروحة. تشمل التطبيقات الشائعة ما يلي:
أجهزة استشعار ثاني أكسيد الكربون: عندما تمتلئ قاعات الاجتماعات بالناس، ترتفع مستويات ثاني أكسيد الكربون. يزيد المستشعر من خرج الجهد. تعمل المروحة على زيادة سرعتها تلقائيًا لتقديم المزيد من الهواء النقي.
أجهزة استشعار الرطوبة: في الحمامات التجارية أو المطابخ الصناعية، يؤدي ارتفاع الرطوبة إلى زيادة جهد التحكم. تقوم المروحة بمسح الهواء الرطب بسرعة.
أجهزة استشعار درجة الحرارة: تعتمد غرف الخادم على حدود حرارية صارمة. عندما تولد المعدات الحرارة، تعمل الإشارة التناظرية على زيادة عدد دورات المروحة في الدقيقة للحفاظ على درجات حرارة التشغيل الآمنة.
يطالب المستخدمون السكنيون بشكل متزايد بالتهوية التجارية. يقوم المتحمسون بدمج هؤلاء المعجبين المتقدمين في بيئات ذكية مثل Hubitat أو Home Assistant. هذا يسمح لك بكتابة قواعد منطقية معقدة. على سبيل المثال، يمكنك برمجة المروحة لتعمل بسرعة 20% خلال ساعات الليل من أجل دوران الهواء الصامت.
عندما يؤدي الطهي أو الاستحمام إلى تنبيه جودة الهواء الداخلي، يرسل المحور الذكي أمرًا لزيادة التهوية. يقوم النظام تلقائيًا برفع سعة المروحة إلى 80%. بمجرد عودة جودة الهواء إلى طبيعتها، يقوم النظام بخفض السرعة مرة أخرى. وهذا يخلق بيئة آلية حقًا يتم التحكم فيها بالطلب.
يتطلب دمج المحور الذكي مع المروحة التناظرية توصيل أجهزة معينة. تتواصل المحاور الذكية عبر البروتوكولات الرقمية مثل Zigbee أو Z-Wave. تتطلب المروحة جهدًا فعليًا للتيار المستمر. يجب عليك استخدام مرحلات إنترنت الأشياء المتخصصة أو المخفتات الذكية لسد هذه الفجوة.
تعمل الوحدات من العلامات التجارية مثل Shelly أو Zooz بمثابة الوسطاء المثاليين. تقوم بتوصيل الوحدة إلى أطراف التحكم في المروحة. يرسل المحور الذكي أمر Z-Wave الرقمي إلى الوحدة. تقوم الوحدة بعد ذلك بإخراج الإشارة التناظرية 0-10 فولت المقابلة للمحرك. يفتح هذا الجهاز السلس إمكانيات التشغيل الآلي التي لا نهاية لها دون المساس بالإلكترونيات الداخلية للمحرك.
إن اختيار أجهزة التحكم المناسبة يتجاوز مجرد مطابقة المقابس. يجب عليك تقييم الخصائص الكهربائية الأساسية لكل من المحرك ووحدة التحكم. يؤدي الفشل في التحقق من هذه التفاصيل إلى سلوك غير منتظم للمروحة أو فشل كامل في التحكم.
يجب أن تفهم الفرق الكهربائي بين الغرق والمصادر. يحدد هذا الجهاز الذي يوفر الجهد الفعلي للتحكم في التيار المستمر.
في إعداد مروحة المصدر ، تقوم لوحة منطق المروحة بتوليد جهد مرجعي خاص بها يبلغ 10 فولت. إنه يدفع هذا الجهد للخارج عبر سلك مخصص. تعمل وحدة التحكم الخارجية بشكل سلبي. إنه ببساطة يقاوم أو 'يغرق' هذا الجهد لإسقاطه إلى المستوى المطلوب قبل إعادته إلى المروحة. يعمل مقياس جهد الجدار اليدوي الأساسي بشكل مثالي هنا.
في إعداد مروحة الغرق ، لا تولد المروحة أي جهد للتحكم. وينتظر جهاز خارجي لتزويد الإشارة. يجب أن تكون وحدة التحكم 'نشطة'. ويجب أن تولد إشارة 0-10 فولت وتدفعها إلى أطراف إدخال المروحة. إذا قمت بإقران مقياس الجهد السلبي بمروحة غارقة، فلن تدور المروحة أبدًا بسبب عدم وجود جهد في حلقة التحكم.
مخطط مقارنة إشارة وحدة التحكم
خاصية النظام | وحدة تحكم المصادر النشطة | تحكم الغرق السلبي |
|---|---|---|
أصل الجهد | وحدة التحكم تولد 0-10 فولت | توفر المروحة مرجعًا 10 فولت |
نوع المكون | المخفتات الذكية، والمخرجات التناظرية BMS | مقاييس الجهد الدوارة اليدوية |
توافق المروحة | يتطلب إدخال مروحة "غارقة". | يتطلب مخرج مروحة "مصدر". |
تعقيد | يتطلب مصدر طاقة خارجي بتيار مستمر | حلقة مقاومة بسيطة بسلكين |
اختيارك لوحدة التحكم هو ما يحدد تجربة المستخدم. توفر مقاييس الجهد الجدارية اليدوية 0-10 فولت بساطة قوية. أنها لا تحتاج إلى البرمجة. يمكنك ببساطة تشغيل القرص لضبط تدفق الهواء. إنهم يعملون بشكل جيد للغاية في ورش العمل أو البيئات الصناعية الأساسية.
توفر مخرجات نظام إدارة المباني الرقمية تحكمًا مركزيًا للمباني الكبيرة. يمكن لمدير المنشأة مراقبة وضبط مئات المراوح من لوحة تحكم واحدة. توفر المخفتات الذكية تحكمًا رقميًا موضعيًا. إنها تبدو مثل مفاتيح الإضاءة القياسية ولكنها تحتوي على معالجات دقيقة لإخراج الفولتية التناظرية الدقيقة. إنها تسد الفجوة بين الراحة اليدوية والأتمتة الذكية.
يجب عليك التحقق من مقاومة إدخال المروحة مقابل سعة إخراج وحدة التحكم. المعاوقة تقيس المقاومة الكهربائية. إذا حاولت وحدة التحكم تشغيل عدة مراوح EC في وقت واحد، تنخفض المعاوقة المجمعة.
إذا انخفضت المعاوقة بشكل منخفض جدًا، فلن تتمكن وحدة التحكم من الحفاظ على خرج حقيقي 10 فولت. قد تصل الإشارة إلى 7 فولت بسبب انخفاض الجهد. ونتيجة لذلك، لن يصل معجبوك إلى السرعة القصوى أبدًا. تحقق دائمًا من عدد المللي أمبير (mA) الذي يمكن لوحدة التحكم توفيره وعدد المللي أمبير الذي تسحبه كل مروحة على دائرة التحكم الخاصة بها.
ينطوي التثبيت المادي على مخاطر شديدة إذا تمت إدارته بشكل غير صحيح. قد يؤدي توصيل الأسلاك بشكل غير صحيح إلى تدمير المعدات باهظة الثمن في أجزاء من الثانية. يجب عليك الالتزام ببروتوكولات الأسلاك الصارمة.
أنت تواجه حقيقة صعبة عند توصيل أنظمة التهوية. يجب عليك عزل مصدر الطاقة الرئيسي (120 فولت/240 فولت تيار متردد) بشكل صارم عن خطوط التحكم ذات الجهد المستمر 0-10 فولت. تمنع العزلة الغلفانية الجهد العالي الخطير من النزف إلى دوائر الجهد المنخفض.
بعض وحدات التحكم الرخيصة وغير المعتمدة لا توفر العزل الكافي. في حالة حدوث خطأ، يمكن أن ينتقل جهد التيار المتردد عبر أسلاك التحكم في التيار المستمر مباشرة إلى المعالج الدقيق للمروحة. يؤدي هذا إلى قلي لوحة المنطق على الفور. تحقق دائمًا من أن وحدة التحكم المحددة الخاصة بك تتميز بعزل بصري أو كلفاني حقيقي بين مرحل تبديل التيار الكهربائي ومحطات الإخراج التناظرية.
الإشارات التناظرية معرضة بدرجة كبيرة للتداخل الكهرومغناطيسي (EMI). تولد البيئات الصناعية مجالات مغناطيسية هائلة. إذا قمت بتشغيل سلك التحكم ذو الجهد المنخفض بالتوازي مع كابلات طاقة التيار المتردد الثقيلة، فإن كابلات التيار المتردد تحفز الفولتية المارقة في خط التيار المستمر.
يؤدي هذا التداخل إلى عدم انتظام سرعات المروحة. قد يفسر المعالج الدقيق الضوضاء الكهربائية المستحثة على أنها أمر للتسريع أو الإبطاء بشكل عشوائي. ولمنع حدوث ذلك، نوصي بشدة باستخدام كبلات زوجية ملتوية محمية لجميع خطوط الجهد 0-10 فولت. يجب عليك أيضًا تثبيت الدرع من طرف واحد فقط. علاوة على ذلك، تجنب تشغيل كابلات التحكم وكابلات التيار الكهربائي في نفس القناة، خاصة عند تشغيل الكابلات الطويلة.
يجب علينا فضح خطأ التثبيت الأكثر شيوعًا بشكل صريح. لا يمكنك استخدام مفتاح الإضاءة الخافت القياسي لمحرك EC. تعمل المخفتات القياسية على تغيير جهد التيار المتردد عن طريق تقطيع الموجة الجيبية.
يحتاج مراوح EC إلى طاقة تيار متردد نظيفة وغير منقطعة في جميع الأوقات لتشغيل أجهزتهم الإلكترونية الداخلية. يمكنك تعديل السرعة حصريًا عبر سلك التحكم المنفصل ذي الجهد المنخفض. سيؤدي توصيل جهاز خفض الطور للتيار المتردد بمدخل التيار الكهربائي لمحرك EC إلى إتلاف المقوم الداخلي وإبطال الضمان الخاص بك. تأكد دائمًا من تعديل إشارة 0-10 فولت، وليس مصدر الطاقة الرئيسي.
يتطلب اختيار المعدات الصحيحة اتباع نهج منهجي. لا يمكنك الاعتماد على التخمين عند دمج الأجهزة المتخصصة. بناء إطار تقييم واضح قبل اتخاذ قرارات الشراء.
قم بإنشاء قائمة مرجعية صارمة بناءً على المتطلبات المادية لبيئتك. يجب عليك تقييم القدرات الميكانيكية للمروحة قبل النظر إلى الإلكترونيات.
حجم تدفق الهواء: احسب الحجم المطلوب بوحدة CFM (قدم مكعب في الدقيقة) أو متر مكعب/ساعة. تأكد من أن المروحة يمكنها تلبية هذا الطلب بأقصى 10 فولت.
الضغط الثابت: تخلق مجاري الهواء والمرشحات والانحناءات مقاومة. تحقق من منحنى ضغط المروحة للتأكد من أنها تدفع كمية كافية من الهواء عبر مخطط مجاري الهواء المحدد.
تقييمات حماية IP: تقييم بيئة التثبيت. إذا كانت المروحة موضوعة في الخارج أو في منطقة غسيل رطبة، فأنت بحاجة إلى تصنيف IP55 أو أعلى لحماية الأجهزة الإلكترونية من دخول الماء والغبار.
تأكد من توافق بروتوكول مشاركة المعجبين الذي اخترته مع البنية الأساسية الحالية لديك. تقبل بعض المراوح إشارات PWM فقط وتتطلب محول PWM إلى تناظري من طرف ثالث لقراءة مدخلات 0-10 فولت. وهذا يضيف نقاط الفشل غير الضرورية.
ابحث عن المحركات التي تدعم في الأصل المدخلات التناظرية 0-10 فولت خارج الصندوق. تحقق مما إذا كانت المروحة تتطلب وحدة تحكم في المصدر أو وحدة التحكم في الغرق، وقم بمقارنة ذلك باستخدام نظام إدارة المباني (BMS) أو إمكانات وحدة المنزل الذكي لديك. يضمن النظام البيئي المطابق التشغيل السلس.
لا تتنازل أبدًا عن شهادات الأجهزة. اختر المعدات التي تحمل علامات السلامة الإقليمية المعترف بها. في أوروبا، تأكد من أن الجهاز يحمل علامة CE الأصلية. في أمريكا الشمالية، ابحث عن قوائم UL أو ETL.
تثبت هذه الشهادات أن الشركة المصنعة نفذت الضمانات الكهربائية المناسبة، بما في ذلك المواد المقاومة للحريق وحواجز العزل الآمنة. إن الالتزام بقوانين البناء التجارية أو السكنية يحمي الممتلكات الخاصة بك ويضمن اجتياز التثبيت لعمليات التفتيش البلدية.
يؤدي نشر نظام تهوية يتم التحكم فيه تناظريًا إلى تحسين الإدارة البيئية بشكل كبير. ومن خلال توفير تدفق هواء دقيق يتناسب مع جهد التيار المباشر البسيط، يمكنك تحسين استهلاك الطاقة والحفاظ على جودة هواء داخلية فائقة. توفر هذه التقنية مرونة لا مثيل لها عبر الشبكات التجارية والمنصات السكنية الذكية.
ومع ذلك، يعتمد التكامل الناجح كليًا على التخطيط الدقيق. يجب عليك مطابقة مقاومة وحدة التحكم، والتحقق من متطلبات الغرق أو المصادر، وفرض عزل كلفاني صارم أثناء توصيل الأسلاك. يؤدي إهمال هذه الخطوات إلى خطر فشل المعدات وضعف الأداء.
اتخذ الإجراء قبل بدء التثبيت التالي. اسحب دائمًا أوراق البيانات الفنية لكل من المروحة ووحدة التحكم المقصودة. تحقق من توافقها الكهربائي، وقم بتخطيط مسارات الكابلات المعزولة، وتأكد من أن نظامك يلبي معايير السلامة المحلية. يضمن الإعداد المناسب إعداد تهوية لا تشوبه شائبة وعالي الكفاءة.
ج: لا، تعمل مخفتات الإضاءة القياسية على تغيير جهد التيار المتردد عن طريق قطع موجة الطاقة. يحتاج مراوح EC إلى طاقة التيار المتردد غير المنقطعة لتشغيل أجهزتهم الإلكترونية الداخلية. يجب عليك استخدام وحدة تحكم مخصصة 0-10 فولت متصلة بأسلاك الإشارة المنفصلة ذات الجهد المنخفض.
ج: يعتمد ذلك على البرامج الثابتة الخاصة بالمروحة المحددة. تتوقف بعض الطرز تمامًا عندما تنخفض الإشارة إلى النطاق الميت 0-1 فولت. الطرازات الأخرى افتراضيًا هي الحد الأدنى لسرعة الخمول الأساسية (على سبيل المثال، 10% دورة في الدقيقة) للتهوية المستمرة ما لم تقم بقطع طاقة التيار المتردد عبر مرحل.
ج: انخفاض الجهد يحد من طول الكابل. بالنسبة للإعدادات الأساسية، فإن الجري لمسافة أقل من 30 مترًا يؤدي بشكل عام أداءً جيدًا باستخدام سلك 18 AWG القياسي. بالنسبة للمسافات الأطول، تؤدي المقاومة إلى انخفاض إشارة 10 فولت، مما يقلل من سرعة المروحة القصوى. استخدم مقياسًا سلكيًا أكثر سمكًا أو كابلات محمية أو مكبرات صوت الإشارة للتشغيل لفترات طويلة.
