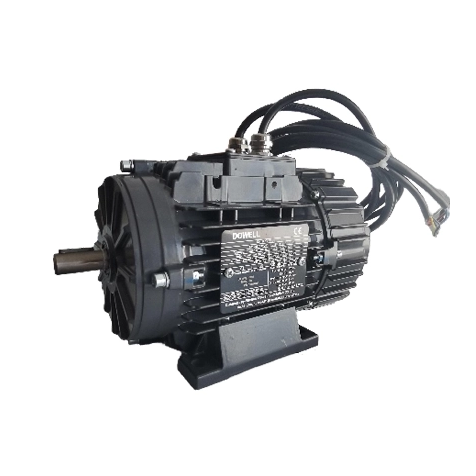

يؤدي الانتقال من محركات التيار المتردد التقليدية إلى تقنية التبديل الإلكتروني (EC) إلى حل كفاءة خط الأساس. تتطلب البنية التحتية الحديثة تنظيمًا صارمًا لتدفق الهواء. يعتمد تحسين أداء النظام بشكل كامل على بروتوكول التحكم الذي اخترته. يمكنك دمج مروحة واحدة متغيرة السرعة في وحدة HVAC محلية. وبدلاً من ذلك، يمكنك دمج وحدات متعددة في نظام إدارة المباني (BMS). يؤدي تحديد طريقة التحكم الصحيحة إلى منع تدهور الإشارة. كما أنه يزيل نقاط الاتصال العمياء. تعتمد الأتمتة الصناعية بشكل كبير على نقل البيانات بشكل موثوق. يشرح هذا الدليل الحقائق الهندسية وراء البروتوكولات المختلفة. نحن نستكشف قيود التنفيذ لطرق التحكم 0-10V وPWM وRS485. نحن نقدم أيضًا معايير قائمة مختصرة صارمة. سنساعدك على ضمان التكامل الموثوق به عبر أي تطبيق. إن فهم هذه البروتوكولات يضمن التحكم البيئي الدقيق. فهو يمنع الفشل التشغيلي المحبط أسفل الخط.
تناظري 0-10 فولت: يوفر تكاملًا مباشرًا وصديقًا للميزانية للأنظمة المستقلة ولكنه يعاني من انخفاض الجهد عند تشغيل الكابلات الطويلة ويفتقر إلى الاتصال ثنائي الاتجاه.
PWM (تعديل عرض النبض): يوفر تحكمًا رقميًا عالي الدقة مثاليًا لثنائي الفينيل متعدد الكلور المخصص القائم على وحدة التحكم الدقيقة، مما يتطلب مطابقة دقيقة لترددات التشغيل لمنع ضوضاء المحرك.
RS485 (Modbus RTU): معيار قابلية التوسع المؤسسي وتكامل البناء الذكي، مما يتيح التسلسل التعاقبي، وردود الفعل RPM، وقياس الأخطاء عن بعد في الوقت الفعلي.
محرك القرار: يجب أن يتم تحديد اختيار البروتوكول من خلال مسافة الكابل، وضرورة ردود فعل النظام، وبيئة الأتمتة الشاملة (على سبيل المثال، BMS، أو محاور Zigbee/Z-Wave، أو الأوجه المحلية).
يؤدي تشغيل أنظمة التهوية بكامل طاقتها إلى إهدار كميات هائلة من الطاقة. كما أنه يولد ضوضاء صوتية مفرطة. نادرًا ما تحتاج إلى ذروة تدفق الهواء باستمرار. تتقلب أحمال البناء على أساس الإشغال ودرجات الحرارة الخارجية. يعمل التحكم الفعال في سرعة مروحة EC على مطابقة المخرجات مع الطلب الفعلي ديناميكيًا. يستفيد هذا الأسلوب من قوانين تقارب المعجبين. تملي هذه المبادئ الفيزيائية كيفية تأثير سرعة العمود على استهلاك الطاقة.
يؤدي تقليل السرعة بنسبة 20% إلى تقليل استهلاك الطاقة بنسبة 50% تقريبًا. موازين سحب الطاقة بمكعب سرعة التشغيل. يمكنك تحقيق مكاسب كبيرة في الكفاءة على الفور. وفي الوقت نفسه، يمكنك الحفاظ على معايير بيئية صارمة مثل حجم تدفق الهواء والضغط الثابت. تستخدم تقنية EC التيار المباشر والتخفيف الإلكتروني لقيادة الدوار. على عكس المحركات الحثية القديمة، فإنها لا تعتمد على الانزلاق. هذا التصميم المادي بطبيعته يعمل بشكل أكثر برودة. ومع ذلك، فإن إطلاق العنان لإمكاناتهم الكاملة يتطلب تنظيمًا نشطًا.
إن تجاوز مرحلات التشغيل/الإيقاف الأساسية يتطلب هندسة دقيقة. يجب عليك مطابقة إشارة خرج وحدة التحكم الخاصة بك مع تفاوتات الإدخال المحددة للمحرك. يؤدي تجاهل هذه التفاوتات الكهربائية إلى تآكل المكونات مبكرًا. كما أنه يؤدي إلى تقلبات غير منتظمة في عدد الدورات في الدقيقة أثناء التشغيل. يتطلب تحقيق عمليات مستقرة فهمًا عميقًا لإشارة التحكم التي اخترتها. يجب على القائمين على تكامل الأنظمة تقييم العديد من المعايير الفنية قبل التثبيت.
سلامة الإشارة عبر أطوال توجيه الكابلات المقصودة.
ملفات تعريف استجابة المحرك لمختلف أنواع إدخال الأوامر.
ضرورة تلقي ردود فعل الأداء في الوقت الحقيقي.
توافق الأجهزة بين مركز الأتمتة الأساسي وإلكترونيات المحرك.
يتوقع مديرو المباني أتمتة سلسة. يجب على المهندسين تقديم مسارات إشارة موثوقة. إن الانتقال من تصميمات التيار المتناوب إلى التصميمات الإلكترونية الحديثة يفتح إمكانيات جديدة. أنت ببساطة بحاجة إلى معيار الاتصال الصحيح لفتحها.
يعتمد التحكم من 0 إلى 10 فولت على بنية تناظرية مباشرة. يرتبط جهد التيار المستمر المتوفر مباشرة بسرعة المحرك المطلوبة. عادةً ما يُترجم إرسال إشارة 1 فولت إلى سرعة إخراج تبلغ 10%. يؤدي إرسال أمر 10 فولت كامل إلى دفع المحرك إلى خرج 100%. هذه العلاقة الخطية تجعل استكشاف الأخطاء وإصلاحها ميدانيًا أمرًا بديهيًا للغاية. ما عليك سوى مقياس رقمي متعدد قياسي للتحقق من إشارة التحكم. يمكن للفنيين تشخيص المشكلات بسرعة دون الحاجة إلى أدوات برمجية متخصصة.
يحدد المهندسون هذه الطريقة التناظرية لبيئات محددة ومعزولة. تشمل حالات الاستخدام الأساسي وحدات التدفئة والتهوية وتكييف الهواء (HVAC) المستقلة وأجهزة تهوية العادم. سوف ترى هذا البروتوكول بشكل متكرر في العمليات الزراعية المحلية. غالبًا ما يعتمد مشغلو الدفيئة على وحدات التحكم اليدوية المثبتة على الحائط. تستخدم هذه الأوجه مقاييس الجهد لضبط إشارة الجهد يدويًا.
يوفر تنفيذ التحكم 0-10 فولت العديد من المزايا المتميزة للمشاريع الصغيرة:
البساطة: سلكان قياسيان يحملان إشارة التحكم مباشرة.
الاختبار: تتحقق أجهزة القياس المتعددة القياسية بسهولة من صحة الإشارة أثناء الإعداد.
إمكانية الوصول: يتطلب تنفيذه أجهزة مادية شائعة للغاية.
وعلى الرغم من بساطته التشغيلية، فإن التنفيذ المادي يحمل مخاطر محددة. كثيرًا ما نواجه مشكلات انخفاض الجهد أثناء التشغيل الميداني. تتدهور الإشارات التناظرية بشكل كبير عند تشغيل الكابلات الطويلة. تستهلك مقاومة السلك حتمًا جزءًا من الجهد المرسل. يمكنك إخراج إشارة 10 فولت مثالية في لوحة التحكم الرئيسية لديك. ومع ذلك، غالبًا ما تتدهور الإشارة إلى 8 فولت أو أقل بحلول الوقت الذي تصل فيه إلى وحدة بعيدة على السطح. يؤدي هذا القيد المادي إلى حد أقصى لعدد الدورات في الدقيقة أقل من المتوقع. ولذلك، يظل التحكم التناظري غير مناسب إلى حد كبير للمنشآت الصناعية الكبيرة.
عيب رئيسي آخر ينطوي على النقص الكامل في القياس عن بعد. يوفر البروتوكول التناظري اتصالاً أحادي الاتجاه بشكل صارم. تفترض وحدة التحكم الأساسية أن الجهاز يدور بشكل صحيح. لا يتلقى أي رموز خطأ التشخيص. لا يحصل على أي تعليقات فعلية على RPM. في حالة تعطل الشفرة أو المحامل، يظل النظام الرئيسي غير مدرك تمامًا.
يمثل تجسير المنازل الذكية تحديًا آخر للتكامل. يتطلب توصيل هذه الأجهزة التناظرية بمحاور إنترنت الأشياء الحديثة أجهزة إضافية متخصصة. يجب عليك تثبيت مرحلات تعتيم محددة من 0 إلى 10 فولت في شبكتك. تعمل وحدات Z-Wave أو Zigbee 0-10V كمترجمين ضروريين. يقومون بتحويل أوامر الشبكة اللاسلكية الرقمية إلى الجهد التناظري الخام الذي تتطلبه الأجهزة.

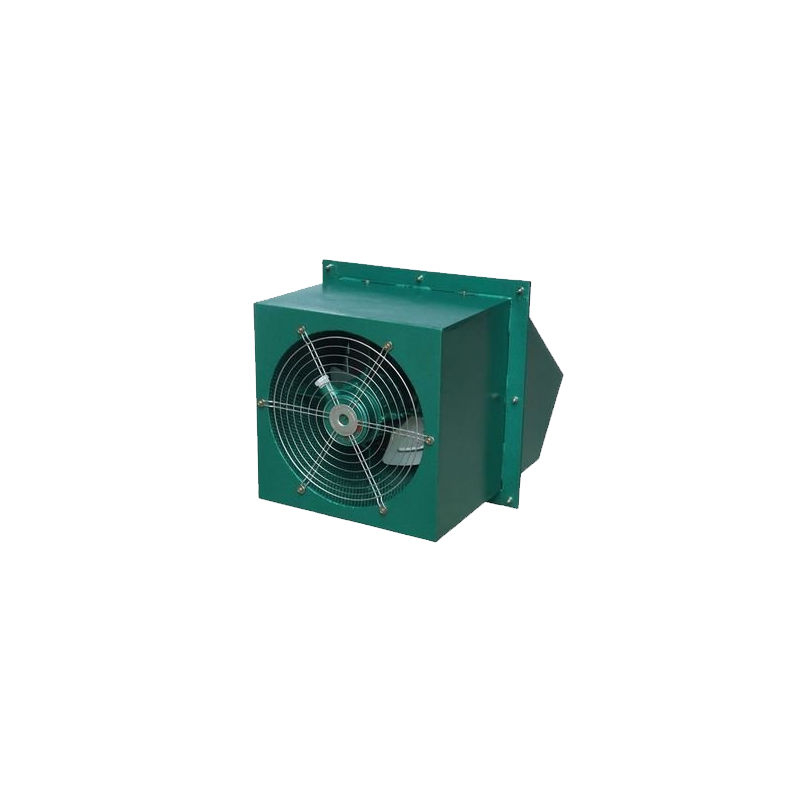

يشير PWM إلى تعديل عرض النبض. تعمل طريقة الاتصال الرقمي هذه على إرسال إشارة وإيقافها بسرعة. يتم تحديد السرعة الناتجة بدقة من خلال دورة العمل. تمثل دورة التشغيل النسبة المئوية للوقت الذي تظل فيه الإشارة "عالية" خلال فترة كاملة واحدة. تتطلب دورة العمل بنسبة 20% سرعة تباطؤ منخفضة. تتطلب دورة العمل بنسبة 50% نصف السرعة بالضبط. تتطلب دورة العمل بنسبة 80% السعة القصوى تقريبًا.
تركز حالات الاستخدام الأساسي بشكل كبير على الإلكترونيات المدمجة والبنية التحتية لتكنولوجيا المعلومات. كثيرًا ما يستخدم المهندسون PWM لتصميمات لوحات الدوائر المطبوعة المخصصة. تعتمد أنظمة تبريد حامل الخادم بشكل حصري تقريبًا على هذا البروتوكول الرقمي. يمكنك دمج هذه الوحدات مباشرة في وحدات التحكم المنطقية مثل وحدات التحكم الدقيقة Arduino أو أجهزة كمبيوتر Raspberry Pi.
عند تقييم النبضات الرقمية، تبرز الدقة باعتبارها الميزة الأساسية. تظل الإشارة دقيقة للغاية في ظل ظروف مختلفة. لقد أثبت أنه محصن تمامًا ضد مشكلات انخفاض الجهد التي تعاني منها الأنظمة التناظرية. تقوم الإلكترونيات الداخلية ببساطة بالبحث عن وجود النبض الرقمي. إنهم لا يقيسون سعتها المحددة. يسمح هذا الكشف الثنائي بتنظيم سرعة أكثر موثوقية عبر أطوال الأسلاك المختلفة.
توفر PWM خصائص قوية للبيئات المدمجة:
الدقة: لا تتحلل دورات العمل على مسافات مادية معتدلة.
التكامل: مثالي لوحدات التحكم الدقيقة وثنائي الفينيل متعدد الكلور المخصص المدمج.
الكفاءة: تستهلك النبضات الرقمية طاقة خلفية صفرية تقريبًا.
ومع ذلك، تتطلب مطابقة التردد اهتمامًا هندسيًا صارمًا. يجب أن يتوافق تردد خرج وحدة التحكم تمامًا مع نطاق الإدخال المقبول للمحرك. تتوقع الإلكترونيات التجارية عادةً ترددات تتراوح بين 1 كيلو هرتز و10 كيلو هرتز. يؤدي عدم التطابق إلى حدوث مشكلات صوتية وتشغيلية خطيرة. إذا استخدمت تردد تشغيل غير صحيح، فإنك تتسبب في حدوث صوت كهرومغناطيسي عالي النبرة في ملفات الجزء الثابت. وفي الحالات الأسوأ، يفشل الجهاز تمامًا في الاستجابة لأية أوامر.
تمثل حقائق الأسلاك أيضًا قيودًا فريدة. في حين أن PWM يستخدم النبضات الرقمية، إلا أنه يظل عمومًا نظامًا مفتوحًا في اتجاه واحد. ترسل وحدة التحكم المنطقية دورة العمل المطلوبة ولكنها لا تسترد شيئًا. يتطلب الحصول على رؤية النظام توجيه أسلاك مادية إضافية. يجب عليك استخدام سلك منفصل لمقياس سرعة الدوران (tacho). يرسل هذا السلك المخصص عدد النبضات إلى وحدة التحكم لإجراء حسابات RPM الفعلية.
يمثل RS485 معيار اتصال تسلسلي تفاضلي قوي للغاية. يستخدمه متخصصو الصناعة في الغالب جنبًا إلى جنب مع بروتوكول Modbus RTU. يتيح هذا المزيج القوي لأجهزة متعددة مشاركة ناقل اتصال واحد. يستخدم RS485 اختلافات الجهد بين سلكين مخصصين لنقل البيانات الثنائية. هذه الطبيعة التفاضلية ترفض بشدة الضوضاء الكهربائية المحيطة. يمنع التداخل من الآلات ذات الجهد العالي القريبة.
تشمل حالات الاستخدام الأساسي البيئات ذات المهام الحرجة والواسعة النطاق. تتطلب مراكز البيانات ذات الحجم الكبير هذا المستوى الدقيق من التحكم. تعتمد أنظمة إدارة المباني التجارية (BMS) عليها بشكل حصري تقريبًا. تتطلب صفائف التحكم في المناخ المعقدة متعددة المناطق اتصالاً تسلسليًا لتعمل بفعالية.
يحدد القياس عن بعد ثنائي الاتجاه القوة التشغيلية الحقيقية لـ RS485. إنه يخلق نظام مراقبة ذو حلقة مغلقة تمامًا. ترسل وحدة التحكم الأساسية أوامر سرعة دقيقة إلى الوحدات الفردية. وفي المقابل، فإنه يتلقى أرقام RPM دقيقة في الوقت الفعلي. يتتبع بيانات استهلاك الطاقة الحية بشكل مستمر. يراقب درجات الحرارة الداخلية للتنبؤ بالفشل. ويتلقى النظام أيضًا تنبيهات خطأ محددة على الفور.
توفر شبكات Modbus قيمة هائلة لعمليات النشر المؤسسية:
عمق البيانات: يقرأ عدد الدورات في الدقيقة والجهد والتيار ودرجة الحرارة الداخلية في وقت واحد.
المسافة: تعمل بشكل لا تشوبه شائبة عبر المستودعات الصناعية الضخمة دون مكررات الإشارة.
البنية: تقلل أسلاك السلسلة التعاقبية من فوضى الكابلات بشكل كبير.
تعد قابلية التوسع بمثابة ميزة معمارية ضخمة أخرى. يمكنك بسهولة ربط عشرات الوحدات معًا. يشتركون جميعًا في كابل واحد ملتوي محمي. يدعم RS485 نقل البيانات بشكل موثوق عبر مسافات هائلة حقًا. يمكنك التحكم بشكل موثوق في المعدات التي تصل إلى مسافة تصل إلى 1200 متر. يمكنك تحقيق ذلك دون التعرض لأي فقدان للإشارة أو تلف البيانات.
توجد مخاطر التنفيذ في المقام الأول حول تعقيد التكليف. يتطلب دمج شبكات الاتصالات التسلسلية مهارات تقنية متقدمة. يجب على المهندسين الميدانيين تعيين عناوين شبكة فريدة فعليًا لكل وحدة. يجب عليهم تعيين سجلات احتجاز Modbus محددة بشكل صحيح داخل البرنامج المركزي. تعمل هذه العملية التفصيلية على زيادة وقت الإعداد الأولي بشكل كبير. يتطلب التعقيد المتأصل للبرامج إجراء اختبارات صارمة قبل النشر.
يتطلب تحديد البروتوكول الصحيح إجراء تحليل شامل لمعايير مشروعك المحددة. نحن نستخدم مصفوفة مباشرة من الميزة إلى النتيجة. يعمل هذا النهج المنظم على تبسيط عملية وضع القائمة المختصرة لمتكاملي الأنظمة. تتطلب الحقائق التشغيلية المختلفة معايير اتصال مختلفة.
تملي المسافة المادية اختيار التكنولوجيا الأساسية. بالنسبة للتطبيقات المحلية التي تمتد لأقل من 10 أمتار، تعمل خيارات النبض التناظرية أو الرقمية بشكل مثالي. بالنسبة لأنظمة المرافق الموزعة التي يتجاوز طولها 10 أمتار، يصبح الاتصال التسلسلي ضروريًا للغاية.
إن رؤية النظام هي التي تحدد قرار التصميم الرئيسي التالي. أثبت التحكم في الحلقة المفتوحة أنه مقبول تمامًا للتهوية الزراعية الأساسية. ومع ذلك، تتطلب بعض المرافق تقارير مغلقة لأسباب تتعلق بالامتثال. إذا كنت بحاجة إلى RPM صارم والإبلاغ عن الأخطاء، يظل RS485 هو خيارك الأصلي الوحيد. يضمن تتبع عدد الدورات في الدقيقة تلبية متطلبات تبادل الهواء بأمان.
المهارات الهندسية تكمل مصفوفة التقييم. تتطلب الأسلاك التناظرية أدنى مستوى من المهارة الفنية. يتطلب الحد الأدنى من الخبرة في البرمجة. وعلى العكس من ذلك، يتطلب RS485 أعلى القدرات الهندسية. يتطلب معرفة متخصصة بالشبكات الصناعية. يجب عليك أن تأخذ بعين الاعتبار قدرات موظفي الصيانة لديك قبل نشر الشبكات المعقدة.
قم دائمًا بتقييم نظام التكامل الشامل الخاص بك بعناية. تأكد من أن مدخلات التحكم الأصلية تتوافق بدقة مع البنية الأساسية الأساسية لديك. يتطلب التعديل التحديثي للوحدة التناظرية إلى نظام إدارة المباني الرقمي بالكامل محولات إشارات معقدة. تضيف هذه المحولات الوسيطة نقاط فشل غير ضرورية. إن مطابقة أجهزتك مع البنية الأساسية لديك منذ اليوم الأول تضمن الموثوقية التشغيلية على المدى الطويل.
مصفوفة مقارنة البروتوكول
تقييم الميزة | 0-10 فولت التناظرية | بي دبليو إم الرقمية | RS485 مودبوس |
|---|---|---|---|
المسافة المثالية للكابل | أقل من 10 أمتار | أقل من 10 أمتار | يصل إلى 1,200 متر |
القياس عن بعد في اتجاهين | لا (حلقة مفتوحة) | اختياري (يتطلب سلك Tacho) | نعم (حلقة مغلقة) |
تعقيد الإعداد | منخفض جدًا | معتدل | عالية جدًا |
حالة الاستخدام الأساسي | نظام التدفئة والتهوية وتكييف الهواء / الأوجه المستقلة | ثنائي الفينيل متعدد الكلور المخصص / اردوينو | BMS / مراكز البيانات |
لا يعد تكامل النظام الموثوق به مسعىً واحدًا يناسب الجميع أبدًا. يفوز التحكم في الجهد التناظري بالبساطة الخام وسهولة استكشاف الأخطاء وإصلاحها يدويًا. يتفوق تعديل النبض الرقمي داخل البيئات المنطقية الإلكترونية المخصصة والتصميمات المدمجة. يمثل الاتصال التسلسلي المعيار غير القابل للتفاوض لقابلية التوسع في المؤسسة. ويوفر رؤية النظام في نهاية المطاف.
قم بمراجعة بنية منشأتك بعناية قبل شراء الأجهزة. تحقق من جميع مسافات توجيه الكابلات المقصودة عبر المبنى الخاص بك. تأكد مما إذا كانت تعليقات RPM في الوقت الفعلي بمثابة شرط امتثال صارم لتطبيقك المحدد. راجع ورقة البيانات الفنية الخاصة بمعداتك. تحقق من معلمات الإدخال المقبولة قبل شراء أي محاور أتمتة خارجية.
ج: نعم، ولكنه يتطلب وحدة باهتة ذكية متخصصة. تعمل وحدات التحكم Z-Wave أو Zigbee 0-10V المحددة على ترجمة أوامر الشبكة الرقمية إلى الجهد التناظري الذي تتطلبه المروحة. لا يمكنك توصيل المروحة مباشرة بمفاتيح الإضاءة الذكية القياسية. المفاتيح القياسية لإخراج جهد التيار الكهربائي. يؤدي هذا إلى تدمير مدخلات التحكم الحساسة ذات الجهد المنخفض على الفور. استخدم دائمًا وحدات الترجمة المخصصة ذات الجهد المنخفض لربط إنترنت الأشياء.
ج: يحدث هذا عادةً بسبب عدم تطابق تردد PWM. تقوم وحدة التحكم الخاصة بك بإخراج تردد خارج نطاق التشغيل المحدد للمروحة. على سبيل المثال، يؤدي استخدام وحدة تحكم 500 هرتز على مروحة تتوقع 2 كيلو هرتز إلى حدوث رنين مسموع. هذا التردد غير المتطابق يجبر ملفات المحرك على الاهتزاز بنبرة مسموعة. تحقق دائمًا من ورقة بيانات المحرك. اضبط خرج تردد وحدة التحكم الخاصة بك ليتوافق مع مواصفات الشركة المصنعة بشكل مثالي.
ج: نعم، يمكنك توصيلهما بالتوازي. ومع ذلك، يجب عليك حساب السحب الحالي الإجمالي لدائرة التحكم. يؤدي تجاوز الحد الأقصى لتيار الإخراج لوحدة التحكم إلى انخفاض حاد في الجهد. يؤدي هذا إلى تشغيل جميع المراوح المتصلة بأقل بكثير من السرعة المستهدفة. تحقق دائمًا من تصنيف الملي أمبير لوحدة التحكم التناظرية الخاصة بك. تأكد من أنه يتجاوز السحب المشترك لجميع دوائر إدخال المحرك المتصلة.
ج: العديد من مراوح EC التجارية توفر دبوس إخراج داخلي 10V DC أو 5V DC. يعمل هذا الدبوس الداخلي على تشغيل مقياس الجهد المتصل أو مولد PWM. تحقق دائمًا من مخطط الأسلاك. تجنب حقن الجهد الخارجي إذا كانت المروحة توفر الجهد المرجعي الخاص بها. يمكن أن يؤدي حقن الطاقة الثانوية إلى إتلاف الدوائر الداخلية للمروحة. استخدم مصادر الطاقة الخارجية فقط عندما تكون لوحات التحكم المعزولة مطلوبة بشكل صريح.
