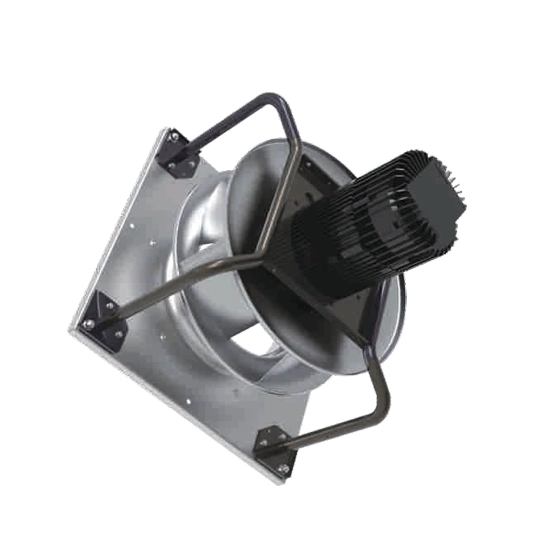

Transition vers Les ventilateurs centrifuges EC sont devenus une pratique courante pour réduire la consommation d'énergie dans les installations modernes. La mise à niveau d’équipements plus anciens réduit considérablement les factures de services publics. Cependant, le simple fait d’acheter un moteur efficace ne garantit pas le succès. Une mauvaise spécification du ventilateur entraîne souvent de graves frictions d’intégration. Cela compromet les rendements attendus et crée des goulots d’étranglement systémiques en matière de performances. L’évaluation de ces unités va bien au-delà de la vérification de l’efficacité indiquée sur la plaque signalétique. Les acheteurs doivent examiner attentivement la correspondance aérodynamique, la compatibilité des protocoles de contrôle et la durabilité structurelle avant de finaliser un achat. Un mauvais choix peut entraîner un bruit excessif, une mauvaise circulation de l’air ou de purs manquements aux normes de sécurité. Dans ce guide complet, nous explorerons les paramètres techniques critiques que vous devez évaluer. Vous apprendrez à vérifier les points de fonctionnement, à valider les intégrations de systèmes de gestion de bâtiment et à gérer les risques d'installation structurelle. En suivant ces étapes, vous garantissez une mise à niveau fiable. Il répondra parfaitement aux demandes immédiates de débit d’air et aux normes réglementaires à long terme.
La vérification du point de fonctionnement constitue l’étape d’approvisionnement la plus cruciale. Évitez de surdimensionner votre équipement. Les unités surdimensionnées fonctionnent en dehors de leurs plages d’efficacité optimales. Vous devez définir le point de fonctionnement exact requis pour votre installation. Ce processus signifie cartographier les pieds cubes par minute (CFM) requis par rapport à la pression statique réelle. Assurez-vous que ce point spécifique s’inscrit parfaitement dans la fenêtre d’efficacité maximale. Un bien assorti Le système de ventilateur centrifuge garantit un flux d'air optimal tout en minimisant le gaspillage d'énergie. Cela évite également le décrochage aérodynamique.
Détaillons la sélection de la conception de la turbine. Les fabricants conçoivent différents profils de lames pour des tâches spécifiques. Nous évaluons principalement deux types dominants. Les turbines incurvées vers l'arrière fonctionnent mieux pour les applications à haute pression. Ils traitent efficacement l’air pur. Ils présentent également des caractéristiques de puissance sans surcharge. Cela signifie que le moteur ne grillera pas si la pression statique chute soudainement. Les turbines incurvées vers l’avant ont un objectif totalement différent. Ils conviennent parfaitement aux environnements à volume élevé. Ils excellent là où la pression statique reste relativement faible.
Il faut également anticiper les effets du système. Les conditions d'installation réelles dégradent systématiquement les données de performances du catalogue. La proximité des registres modifie considérablement les profils de vitesse de l’air. Les coudes pointus des conduits créent des turbulences indésirables. Le flux d’air a besoin d’un espace suffisant pour se répartir uniformément sur la face de la turbine. Ignorer ces pénalités aérodynamiques entraîne des problèmes importants. Vous pourriez manquer complètement votre débit d’air cible lors de la mise en service. Tenez compte de ces variables dès le début. Ajoutez des marges de sécurité appropriées à vos calculs de pression statique pour garantir des performances robustes.
Tableau comparatif des conceptions de turbine
| Type de turbine | Application idéale | Capacité de pression | Débit d’air Volume |
|---|---|---|---|
| Courbé vers l'arrière | Salles blanches, centres de données | Haut | Modéré à élevé |
| Courbé vers l'avant | CVC général, emballage | Faible à modéré | Très élevé |
Exigez une documentation claire sur les protocoles de communication pris en charge avant d’émettre un bon de commande. La validation de la compatibilité des commandes évite des retards majeurs de mise en service. Assurez-vous que l’unité prend en charge les protocoles industriels standard de manière transparente. Les protocoles manquants provoquent de graves frictions d’intégration. Votre système de gestion de bâtiment (BMS) a besoin d'un accès transparent au matériel.
Voici les protocoles de base que vous devez vérifier :
Évaluez ensuite les capacités de contrôle en boucle fermée. Un vrai Le ventilateur EC de haute précision s'intègre facilement aux capteurs externes. Il lit en continu les niveaux de pression, de température ou de CO2. Il utilise ensuite ce retour pour une modulation autonome de la vitesse. Cet ajustement en temps réel maximise l’efficacité énergétique. Il adapte directement le débit d’air à la demande environnementale réelle. Il élimine entièrement l’intervention manuelle.
Vérifiez les fonctionnalités de redondance et de rapport de défauts. L'électronique intégrée devrait fournir instantanément des codes de panne détaillés. Les conditions de surtension nécessitent un enregistrement immédiat. Une surchauffe ou des rotors bloqués doivent déclencher des alarmes automatiques. Ces codes d'erreur doivent être transmis directement à votre tableau de bord central. Il permet aux équipes de maintenance d’agir rapidement. Les techniciens peuvent diagnostiquer les problèmes à distance. Ils évitent d’ouvrir les panneaux aveuglément lors de pannes d’urgence. Cette capacité prédictive réduit considérablement les temps d’arrêt des installations.
Faites correspondre l'indice de protection contre la pénétration (IP) à votre environnement exact. Les environnements intérieurs standard tolèrent facilement des notes inférieures. Cependant, les espaces industriels nécessitent une étanchéité environnementale robuste. Exigez IP54 à IP68 pour les conditions difficiles. L'exposition à la poussière nécessite une protection mécanique stricte. Les particules en suspension détruisent rapidement les composants électroniques sensibles. Les conditions d'humidité ou de lavage nécessitent des boîtiers entièrement scellés. Les applications d'échappement agricoles ou chimiques exigent une résistance à la corrosion encore plus élevée.
Demandez des données brutes de performances acoustiques à votre fournisseur. Ne vous contentez pas de résumés de bruit agrégés à un seul numéro. Vous avez besoin de niveaux de puissance acoustique sur toute la plage de fonctionnement. L'évaluation du bruit uniquement aux points de service optimaux induit les acheteurs en erreur. Le fonctionnement hors pointe génère souvent des fréquences acoustiques inattendues. Le grondement basse fréquence traverse facilement les structures des bâtiments. Demandez des rapports détaillés sur les données de bande d’octave. Cette diligence évite les plaintes concernant le bruit après l'installation. Il aide également les ingénieurs en structure à concevoir un amortissement acoustique approprié.
Assurez-vous que l’équipement que vous avez sélectionné répond à des normes réglementaires strictes. Le produit doit respecter ou dépasser les directives ErP (Produits liés à l'énergie) 2015/2025. Ces normes européennes dictent des niveaux d’efficacité minimum à l’échelle mondiale. Vérifiez les certifications AMCA pour les performances aérodynamiques. Les tests AMCA prouvent empiriquement les affirmations du fabricant en matière de débit d'air. Vérifiez les références de sécurité UL ou CE pertinentes. La conformité réglementaire évite des responsabilités juridiques coûteuses. Il garantit également la sécurité opérationnelle à long terme. Les compagnies d'assurance exigent souvent ces certifications. Ne pas les vérifier crée un immense risque institutionnel.
La modernisation introduit des défis mécaniques et électriques uniques. Les équipements utilisant l’électronique intégrée possèdent souvent des empreintes dimensionnelles différentes. Ils correspondent rarement parfaitement aux systèmes à courant alternatif (CA) existants. Vous devez vérifier l'autorisation physique avant de finaliser votre achat.
Suivez ces étapes cruciales lors de l’évaluation des rénovations :
La mise à niveau vers une électronique avancée modifie les profils de charge électrique. Les anciens équipements entraînés par courroie utilisent des moteurs externes séparés. Les configurations plus récentes intègrent le moteur directement à l'intérieur du moyeu de la turbine. Cela permet d'économiser de la profondeur mais modifie complètement les exigences en matière de plaque de montage. Consultez vos ingénieurs d’installation dès que possible. Vérifiez au préalable la compatibilité de toutes les infrastructures. Évitez autant que possible les modifications structurelles importantes. Changer des cloisons lourdes nécessite d’énormes heures de travail. Une planification minutieuse du projet atténue complètement ces risques d’installation.
Limitez votre liste restreinte aux fournisseurs offrant un support technique complet. Demandez immédiatement aux fournisseurs des données de tests personnalisées. Vous avez besoin de courbes de performances adaptées à votre application spécifique. Les courbes des catalogues génériques masquent souvent les inefficacités du monde réel. La densité de l'air change avec l'altitude et la température. Une unité testée au niveau de la mer fonctionne différemment dans les régions montagneuses. Exigez des données empiriques correspondant aux conditions exactes de votre site.
Évaluez soigneusement la stabilité de la chaîne d’approvisionnement. Comprenez en profondeur les emplacements d’approvisionnement en composants. Une unité très efficace devient inutile lors de pannes mécaniques. Si les composants électroniques de remplacement mettent seize semaines à arriver, votre installation en souffre énormément. Demandez des délais de livraison garantis pour les pièces de rechange critiques. L’entreposage localisé offre d’énormes avantages par rapport à l’expédition à l’étranger. Interrogez directement les fournisseurs sur leurs niveaux de stocks nationaux.
Examinez attentivement les conditions de garantie. Vérifiez séparément la garantie du lecteur intégré. Elle diffère souvent considérablement de la garantie de la turbine mécanique. Les garanties mécaniques standard peuvent couvrir trois ans. Les garanties électroniques expirent parfois après seulement un an. Recherchez plutôt des garanties unifiées à long terme. Assurez-vous que le fournisseur fournit un support technique national accessible. L’assistance technique s’avère inestimable lors de la mise en service. Le dépannage de protocoles de communication complexes nécessite l’assistance directe du fabricant. Exigez des accords de niveau de service clairs avant de signer tout bon de commande final.
L’évaluation d’une technologie avancée de mouvement de l’air nécessite une diligence technique rigoureuse. Le dimensionnement précis de l’équipement garantit des performances aérodynamiques optimales. La validation des contrôles embarqués garantit une intégration transparente des installations. Exiger une preuve de conformité environnementale protège votre investissement à long terme. Les acheteurs doivent regarder au-delà des seuls indicateurs d’efficacité standard. Vous devez cartographier avec précision les réalités physiques, électriques et structurelles.
Allez au-delà de la recherche initiale dans le catalogue. Demandez immédiatement des courbes de performances spécifiques à votre application auprès de vos fabricants présélectionnés. Demandez des modèles CAO 3D détaillés pour vérifier les dégagements physiques. Exigez des données acoustiques brutes et une documentation du protocole. Prendre ces mesures proactives garantit une installation impeccable. Il garantit des performances robustes et une fiabilité opérationnelle pour les années à venir.
R : Oui, mais les remplacements directs se produisent rarement sans ajustements. Vous devez d’abord vérifier les dimensions physiques et les orientations de montage. Vous devez également supprimer complètement les anciens lecteurs de fréquence variable (VFD). Enfin, vous devez mettre à jour le câblage de commande pour s'adapter à l'électronique embarquée du nouveau moteur et aux caractéristiques spécifiques d'appel électrique.
R : Il maintient une efficacité proche du pic à des vitesses considérablement réduites. Il utilise un retour d'information en boucle fermée pour adapter exactement le débit d'air à la demande en temps réel. Les moteurs à courant alternatif traditionnels subissent des baisses de rendement substantielles lorsqu’ils sont étranglés. La commutation numérique avancée élimine ce gaspillage, économisant ainsi d'énormes quantités d'énergie pendant les cycles de service à charge partielle.
R : Demandez des fiches de données sonores certifiées AMCA directement auprès du fabricant. Exigez des rapports acoustiques bruts montrant les niveaux de puissance sonore sur toutes les bandes d’octave. Assurez-vous que ces données reflètent votre point de fonctionnement cible spécifique, et pas seulement la référence d'efficacité maximale. Cette analyse détaillée permet d’éviter les problèmes inattendus de bruit basse fréquence.
