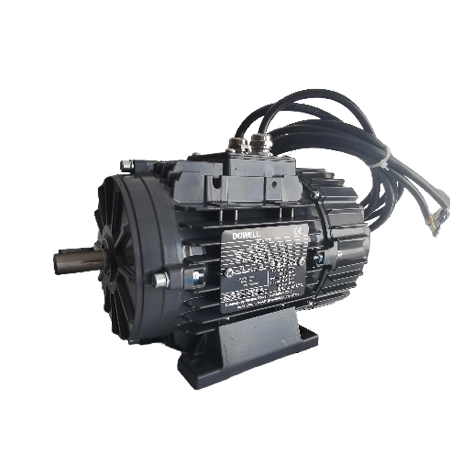

Pasar de los motores de CA tradicionales a la tecnología de conmutación electrónica (EC) resuelve la eficiencia básica. La infraestructura moderna exige una regulación estricta del flujo de aire. La optimización del rendimiento del sistema depende completamente del protocolo de control elegido. Puede integrar un único ventilador de velocidad variable en una unidad HVAC localizada. Alternativamente, puede conectar varias unidades a un sistema de gestión de edificios (BMS). Seleccionar el método de control correcto evita la degradación de la señal. También elimina los puntos ciegos de la comunicación. La automatización industrial depende en gran medida de una transmisión de datos fiable. Esta guía analiza las realidades de ingeniería detrás de varios protocolos. Exploramos las limitaciones de implementación para los métodos de control 0-10V, PWM y RS485. También proporcionamos estrictos criterios de selección. Le ayudaremos a garantizar una integración confiable en cualquier aplicación. Comprender estos protocolos garantiza un control ambiental preciso. Previene frustrantes fallos operativos en el futuro.
Analógico de 0-10 V: ofrece una integración sencilla y económica para sistemas independientes, pero sufre una caída de voltaje en cables largos y carece de comunicación bidireccional.
PWM (modulación de ancho de pulso): proporciona un control digital de alta precisión ideal para PCB personalizados basados en microcontroladores, que requieren una cuidadosa adaptación de las frecuencias operativas para evitar el ruido del motor.
RS485 (Modbus RTU): el estándar para escalabilidad empresarial e integración de edificios inteligentes, que permite conexión en cadena, retroalimentación de RPM y telemetría de fallas en tiempo real.
Factor de decisión: la elección del protocolo debe estar dictada por la distancia del cable, la necesidad de retroalimentación del sistema y el entorno de automatización general (por ejemplo, BMS, concentradores Zigbee/Z-Wave o diales localizados).
Operar los sistemas de ventilación a plena capacidad desperdicia enormes cantidades de energía. También genera ruido acústico excesivo. Rara vez se necesita un flujo de aire máximo constantemente. Las cargas de los edificios fluctúan según la ocupación y las temperaturas externas. El control eficaz de la velocidad del ventilador EC adapta dinámicamente la producción a la demanda real. Este enfoque aprovecha las Leyes de Afinidad de Fans. Estos principios físicos dictan cómo la velocidad del eje afecta el consumo de energía.
Una reducción del 20% en la velocidad produce casi una reducción del 50% en el consumo de energía. El consumo de energía aumenta con el cubo de la velocidad de funcionamiento. Obtendrá importantes ganancias de eficiencia de inmediato. Mientras tanto, mantiene parámetros ambientales estrictos como el volumen del flujo de aire y la presión estática. La tecnología EC utiliza corriente continua y conmutación electrónica para accionar el rotor. A diferencia de los motores de inducción más antiguos, no dependen del deslizamiento. Este diseño físico es inherentemente más frío. Sin embargo, para desbloquear todo su potencial se requiere una regulación activa.
Ir más allá de los relés básicos de encendido/apagado requiere una ingeniería cuidadosa. Debe hacer coincidir la señal de salida de su controlador con las tolerancias de entrada específicas del motor. Ignorar estas tolerancias eléctricas provoca un desgaste prematuro de los componentes. También provoca fluctuaciones erráticas de RPM durante el funcionamiento. Lograr operaciones estables requiere comprender profundamente la señal de control elegida. Los integradores de sistemas deben evaluar varios criterios técnicos antes de la instalación.
Integridad de la señal en las longitudes previstas de enrutamiento de cables.
Perfiles de respuesta del motor a varios tipos de entrada de comando.
La necesidad de recibir comentarios sobre el desempeño en tiempo real.
Compatibilidad de hardware entre el centro de automatización principal y la electrónica del motor.
Los administradores de edificios esperan una automatización perfecta. Los ingenieros deben ofrecer rutas de señal confiables. La transición de los diseños de corriente alterna a la conmutación electrónica moderna abre nuevas posibilidades. Simplemente necesitas el estándar de comunicación adecuado para desbloquearlos.
El control de 0-10 V se basa en una arquitectura analógica sencilla. El voltaje CC suministrado se correlaciona directamente con la velocidad deseada del motor. Enviar una señal de 1V generalmente se traduce en una salida de velocidad del 10%. Enviar un comando completo de 10 V empuja el motor al 100% de salida. Esta relación lineal hace que la resolución de problemas de campo sea muy intuitiva. Solo necesitas un multímetro digital estándar para verificar la señal de control. Los técnicos pueden diagnosticar problemas rápidamente sin herramientas de software especializadas.
Los ingenieros especifican este método analógico para entornos aislados específicos. Los casos de uso principales incluyen unidades HVAC independientes y ventiladores de extracción. Con frecuencia verá este protocolo en operaciones agrícolas localizadas. Los operadores de invernaderos a menudo dependen de controladores manuales montados en la pared. Estos diales utilizan potenciómetros para ajustar la señal de voltaje manualmente.
La implementación del control de 0-10 V proporciona varias ventajas distintas para proyectos pequeños:
Simplicidad: Dos cables estándar transportan la señal de control directamente.
Pruebas: los multímetros estándar verifican fácilmente el estado de la señal durante la configuración.
Accesibilidad: Requiere hardware físico extremadamente común para su implementación.
A pesar de su simplicidad operativa, la implementación física conlleva riesgos específicos. Con frecuencia nos encontramos con problemas de caída de voltaje durante la puesta en servicio en campo. Las señales analógicas se degradan significativamente en tramos de cable largos. La resistencia del cable inevitablemente consume una parte del voltaje transmitido. Puede generar una señal perfecta de 10 V en su panel de control principal. Sin embargo, la señal a menudo se degrada a 8 V o menos cuando llega a una unidad de techo distante. Esta limitación física da como resultado unas RPM máximas inferiores a las esperadas. Por lo tanto, el control analógico sigue siendo muy inadecuado para grandes instalaciones industriales.
Otro inconveniente importante es la total falta de telemetría. El protocolo analógico proporciona una comunicación estrictamente unidireccional. El controlador principal asume que el equipo gira correctamente. No recibe códigos de falla de diagnóstico. No recibe retroalimentación de RPM real. Si una cuchilla se atasca o los rodamientos fallan, el sistema principal permanece completamente inconsciente.
Los puentes domésticos inteligentes presentan otro desafío de integración. Conectar estos dispositivos analógicos a centros de IoT modernos requiere hardware adicional especializado. Debe instalar relés de atenuación específicos de 0-10 V en su red. Los módulos Z-Wave o Zigbee 0-10V sirven como traductores necesarios. Convierten los comandos de la red inalámbrica digital en el voltaje analógico bruto requerido por el hardware.

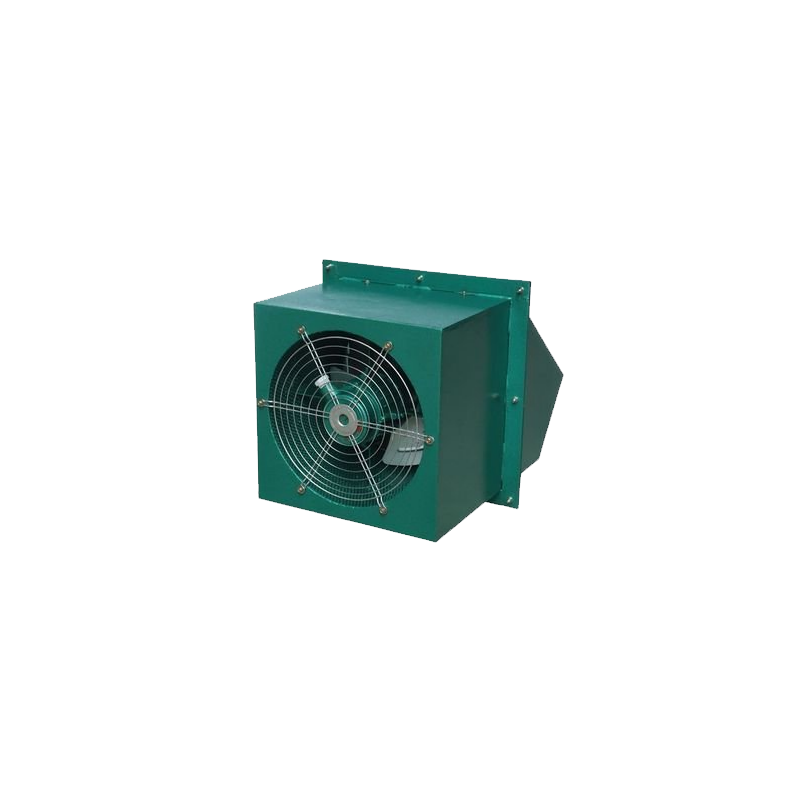

PWM significa modulación de ancho de pulso. Este método de comunicación digital activa y desactiva rápidamente una señal. La velocidad resultante está dictada estrictamente por el ciclo de trabajo. El ciclo de trabajo representa el porcentaje de tiempo que la señal permanece "alta" durante un período completo. Un ciclo de trabajo del 20 % exige una velocidad de ralentí baja. Un ciclo de trabajo del 50% exige exactamente la mitad de velocidad. Un ciclo de trabajo del 80 % exige una capacidad cercana a la máxima.
Los casos de uso principales se centran en gran medida en la electrónica integrada y la infraestructura de TI. Los ingenieros utilizan frecuentemente PWM para diseños de placas de circuito impreso personalizados. Los sistemas de refrigeración de racks de servidores se basan casi exclusivamente en este protocolo digital. Puede integrar directamente estas unidades en controladores lógicos como microcontroladores Arduino o computadoras Raspberry Pi.
Al evaluar los pulsos digitales, la precisión se destaca como el principal beneficio. La señal sigue siendo muy precisa en diferentes condiciones. Resulta completamente inmune a los problemas de caída de voltaje que afectan a los sistemas analógicos. La electrónica interna simplemente busca la presencia del pulso digital. No miden su amplitud específica. Esta detección binaria permite una regulación de velocidad mucho más confiable en diferentes longitudes de cable.
PWM ofrece características sólidas para entornos integrados:
Precisión: Los ciclos de trabajo no se degradan en distancias físicas moderadas.
Integración: Perfecto para microcontroladores y PCB personalizados compactos.
Eficiencia: Los pulsos digitales consumen prácticamente cero energía de fondo.
Sin embargo, la adaptación de frecuencias exige una estricta atención de ingeniería. La frecuencia de salida del controlador debe alinearse perfectamente con el rango de entrada aceptado del motor. La electrónica comercial suele esperar frecuencias entre 1 kHz y 10 kHz. Los desajustes crean graves problemas acústicos y operativos. Si utiliza una frecuencia de funcionamiento incorrecta, provocará un chirrido electromagnético agudo en las bobinas del estator. En el peor de los casos, el equipo no responde por completo a ningún comando.
Las realidades del cableado también presentan limitaciones únicas. Si bien PWM utiliza pulsos digitales, generalmente sigue siendo un sistema de circuito abierto unidireccional. El controlador lógico envía el ciclo de trabajo solicitado pero no recibe nada a cambio. Obtener visibilidad del sistema requiere enrutar cableado físico adicional. Debe utilizar un cable de tacómetro (tacómetro) separado. Este cable dedicado envía conteos de pulsos al controlador para cálculos de RPM reales.
RS485 representa un estándar de comunicación serial diferencial y altamente robusto. Los profesionales de la industria lo utilizan predominantemente junto con el protocolo Modbus RTU. Esta poderosa combinación permite que múltiples dispositivos compartan un único bus de comunicación. RS485 utiliza diferencias de voltaje entre dos cables dedicados para transmitir datos binarios. Esta naturaleza diferencial rechaza en gran medida el ruido eléctrico ambiental. Evita interferencias de maquinaria cercana de alto voltaje.
Los casos de uso principales incluyen entornos de misión crítica y de gran escala. Los centros de datos de hiperescala exigen este nivel granular de control. Los sistemas de gestión de edificios comerciales (BMS) dependen casi exclusivamente de él. Los conjuntos complejos de control climático multizona requieren comunicación en serie para funcionar de manera efectiva.
La telemetría bidireccional define el verdadero poder operativo de RS485. Crea un sistema de monitoreo de circuito completamente cerrado. El controlador principal envía comandos de velocidad precisos a unidades individuales. A cambio, recibe cifras exactas de RPM en tiempo real. Realiza un seguimiento continuo de los datos de consumo de energía en vivo. Monitorea las temperaturas internas para predecir fallas. El sistema también recibe alertas de fallas específicas al instante.
Las redes Modbus aportan un valor inmenso a las implementaciones empresariales:
Profundidad de datos: Lee RPM, voltaje, corriente y temperatura interna simultáneamente.
Distancia: Funciona perfectamente en grandes almacenes industriales sin repetidores de señal.
Topología: El cableado en cadena reduce significativamente el desorden general de cables.
La escalabilidad es otra enorme ventaja arquitectónica. Puede conectar fácilmente en cadena docenas de unidades. Todos comparten un único cable de par trenzado blindado. RS485 admite una transmisión de datos confiable a distancias verdaderamente enormes. Puede controlar de forma fiable equipos a una distancia de hasta 1200 metros. Esto lo logra sin sufrir ninguna pérdida de señal o corrupción de datos.
Los riesgos de implementación existen principalmente en torno a la complejidad de la puesta en servicio. La integración de redes de comunicación en serie requiere habilidades técnicas avanzadas. Los ingenieros de campo deben asignar físicamente direcciones de red únicas a cada unidad. Deben asignar correctamente registros de retención Modbus específicos dentro del software central. Este proceso detallado aumenta significativamente el tiempo de configuración inicial. La complejidad inherente del software exige pruebas rigurosas previas a la implementación.
Seleccionar el protocolo correcto requiere analizar exhaustivamente los parámetros específicos de su proyecto. Utilizamos una sencilla matriz de característica-resultado. Este enfoque estructurado simplifica el proceso de preselección para los integradores de sistemas. Las diferentes realidades operativas exigen diferentes estándares de comunicación.
La distancia física dicta la elección de la tecnología básica. Para aplicaciones locales que abarcan menos de 10 metros, las opciones de pulso analógico o digital funcionan perfectamente. Para sistemas de instalaciones distribuidas que superan los 10 metros, la comunicación serie se vuelve absolutamente esencial.
La visibilidad del sistema impulsa la siguiente decisión importante de diseño. El control de circuito abierto resulta perfectamente aceptable para la ventilación agrícola básica. Sin embargo, algunas instalaciones exigen informes de circuito cerrado por motivos de cumplimiento. Si necesita RPM estrictos e informes de fallas, RS485 sigue siendo su única opción nativa. El seguimiento de RPM garantiza que cumpla con los requisitos de intercambio de aire de forma segura.
Las habilidades de ingeniería completan la matriz de evaluación. El cableado analógico requiere el nivel de habilidad técnica más bajo. Requiere experiencia mínima en programación. Por el contrario, RS485 exige la máxima capacidad de ingeniería. Requiere conocimientos especializados en redes industriales. Debe considerar las capacidades de su personal de mantenimiento antes de implementar redes complejas.
Evalúe siempre cuidadosamente su ecosistema de integración general. Asegúrese de que la entrada de control nativo coincida exactamente con su infraestructura principal. La modernización de una unidad analógica en un BMS totalmente digital requiere convertidores de señal complejos. Estos convertidores intermedios añaden puntos de falla innecesarios. Hacer coincidir su hardware con su infraestructura desde el primer día garantiza la confiabilidad operativa a largo plazo.
Matriz de comparación de protocolos
Evaluación de características | 0-10V Analógico | PWM digitales | Modbus RS485 |
|---|---|---|---|
Distancia ideal del cable | Menos de 10 metros | Menos de 10 metros | Hasta 1.200 Metros |
Telemetría bidireccional | No (bucle abierto) | Opcional (Requiere cable Tacho) | Sí (circuito cerrado) |
Complejidad de configuración | Muy bajo | Moderado | muy alto |
Caso de uso principal | HVAC independiente / diales | PCB personalizados / Arduino | BMS / Centros de datos |
La integración confiable de sistemas nunca es una tarea única para todos. El control de voltaje analógico gana en simplicidad y facilidad de resolución de problemas manual. La modulación de pulsos digitales sobresale dentro de entornos lógicos electrónicos personalizados y diseños integrados. La comunicación en serie es el estándar no negociable para la escalabilidad empresarial. Proporciona la máxima visibilidad del sistema.
Audite cuidadosamente la arquitectura de sus instalaciones antes de comprar hardware. Verifique todas las distancias previstas para el tendido de cables en su edificio. Confirme si la retroalimentación de RPM en tiempo real actúa como un requisito de cumplimiento estricto para su aplicación específica. Consulta la ficha técnica de tu equipo. Verifique los parámetros de entrada aceptados antes de adquirir centros de automatización externos.
R: Sí, pero requiere un módulo atenuador inteligente especializado. Los controladores específicos Z-Wave o Zigbee 0-10V traducen los comandos de la red digital al voltaje analógico que requiere el ventilador. No puede conectar el ventilador directamente a interruptores de luz inteligentes estándar. Los interruptores estándar emiten tensión de red. Esto destruye instantáneamente las sensibles entradas de control de bajo voltaje. Utilice siempre módulos de traducción de bajo voltaje dedicados para el puente de IoT.
R: Esto generalmente se debe a una discrepancia en la frecuencia PWM. Su controlador genera una frecuencia fuera del rango operativo especificado del ventilador. Por ejemplo, usar un controlador de 500 Hz en un ventilador que espera 2 kHz provoca una resonancia audible. Esta frecuencia no coincidente obliga a las bobinas del motor a vibrar a un tono audible. Siempre consulte la hoja de datos del motor. Ajuste la salida de frecuencia de su controlador para que coincida perfectamente con las especificaciones del fabricante.
R: Sí, puedes conectarlos en paralelo. Sin embargo, debe calcular el consumo de corriente total del circuito de control. Exceder la corriente de salida máxima del controlador provoca severas caídas de voltaje. Esto da como resultado que todos los ventiladores conectados funcionen muy por debajo de la velocidad objetivo. Siempre verifique la clasificación de miliamperios de su controlador analógico. Asegúrese de que exceda el consumo combinado de todos los circuitos de entrada del motor conectados.
R: Muchos ventiladores EC comerciales proporcionan un pin de salida interno de 10 V CC o 5 V CC. Este pin interno alimenta específicamente un potenciómetro conectado o un generador PWM. Siempre revise el esquema de cableado. Evite inyectar voltaje externo si el ventilador suministra su propio voltaje de referencia. La inyección de energía secundaria puede dañar el circuito interno del ventilador. Utilice únicamente fuentes de alimentación externas cuando lo requieran explícitamente los tableros de control aislados.
