Los sistemas de ventilación modernos dependen de la precisión y la adaptabilidad. Necesita equipos que proporcionen un flujo de aire exacto según demanda sin desperdiciar energía. Un ventilador EC de 0-10 V logra esto al permitir ajustes de velocidad fluidos a través de una simple señal analógica.
La industria se ha alejado en gran medida de los ineficientes motores de inducción de CA. Hoy en día, los profesionales prefieren la tecnología de conmutación electrónica (EC) para una gestión estricta del flujo de aire. Sin embargo, la instalación de estos motores a menudo presenta un claro desafío al final del embudo. Los integradores deben cerrar la brecha entre la selección de hardware, la compatibilidad del controlador y la implementación eléctrica segura. Esto se aplica a redes de edificios comerciales y configuraciones de hogares inteligentes localizados.
En esta guía, exploramos los principios mecánicos detrás del control de ventiladores analógicos. Aprenderá cómo evaluar la compatibilidad de hundimiento y abastecimiento para evitar daños a la placa lógica. También examinaremos realidades críticas del cableado. Esto garantiza que pueda implementar su sistema de ventilación de forma segura y eficaz.
Control lineal: las entradas de control de 0-10 V dictan las RPM del motor directamente, escalando el flujo de aire proporcionalmente del 0 % (o velocidad mínima) al 100 % de la capacidad según el voltaje.
Flexibilidad de integración: un ventilador EC de velocidad variable acepta señales estandarizadas de 0-10 V, lo que lo hace compatible de forma nativa con sistemas de gestión de edificios (BMS) comerciales, unidades MVHR y relés IoT para hogares inteligentes (por ejemplo, Z-Wave, Zigbee).
Riesgos de implementación: una implementación exitosa requiere una atención estricta al aislamiento eléctrico entre la red eléctrica y el circuito de control de bajo voltaje, así como hacer coincidir la impedancia del controlador con el motor del ventilador.

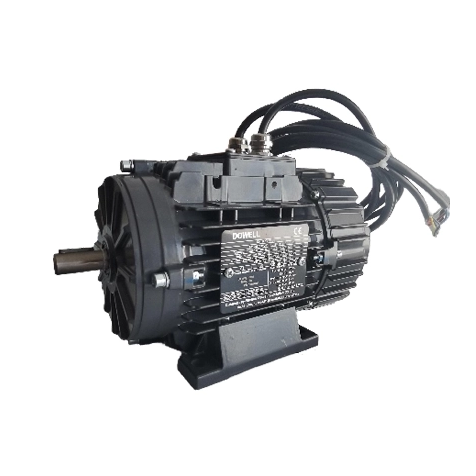

Un motor EC combina los mejores elementos de la tecnología AC y DC. El motor se suministra con alimentación de red CA estándar. Dentro de la carcasa del motor, un rectificador interno convierte esta energía CA en CC. A continuación, un microprocesador integrado gestiona la rotación del motor. Esta placa lógica proporciona la base para un control de precisión.
El microprocesador interno lee una señal analógica CC de bajo voltaje independiente. Esta señal oscila entre 0 voltios y 10 voltios. La placa lógica traduce este voltaje entrante en una velocidad de rotación específica. Si envía 5 V al circuito de control, el microprocesador ajusta el motor para que funcione aproximadamente al 50% de sus RPM máximas. Esta traducción directa garantiza ajustes del flujo de aire altamente predecibles.
Debido a que la placa lógica se encarga del trabajo pesado, usted obtiene un control granular sobre el sistema de ventilación. El microprocesador monitorea continuamente la posición del rotor. Ajusta la entrega de energía para mantener las RPM solicitadas, incluso si la presión estática cambia ligeramente dentro de los conductos.
No todos los ventiladores analógicos se comportan de manera idéntica en los rangos de voltaje más bajos. Debe comprender las suposiciones del fabricante con respecto a las bandas muertas. Una banda muerta representa un rango de voltaje específico donde el motor no realiza ninguna acción nueva.
Muchos sistemas utilizan una lógica de control de 1-10 V. En estas configuraciones, cualquier voltaje entre 0 V y 1 V actúa como estado de apagado o de espera. El motor no girará. Una vez que la señal cruza el umbral de 1V, el ventilador se activa a su velocidad mínima de funcionamiento. A medida que aumenta la señal hacia 10 V, las RPM aumentan proporcionalmente hasta su límite máximo.
Otras configuraciones mantienen una lógica estricta de 0-10 V. Podrían interpretar 0V como un comando para funcionar a una velocidad de ralentí mínima establecida de fábrica en lugar de apagarse por completo. Consulte siempre la hoja de datos específica del motor para comprender cómo maneja señales por debajo de 1V.
Tabla de traducción de voltaje estándar
Voltaje de control (V CC) | Comportamiento motor esperado | Estimación de salida del flujo de aire |
|---|---|---|
0,0 V - 1,0 V | Modo de espera / Motor apagado (Banda muerta) | 0% |
2,0 V | Rotación activa mínima | ~20% |
5,0 V | Rotación de rango medio | ~50% |
8,0 V | Rotación de alta velocidad | ~80% |
10,0 V | Rotación nominal máxima | 100% |
Quizás se pregunte por qué preferimos las señales analógicas de 0-10 V a otros métodos de control. La atenuación tradicional por corte de fase de CA, a menudo llamada control Triac, funciona bien para bombillas incandescentes. Sin embargo, daña gravemente los motores EC. Los atenuadores Triac cortan la forma de onda de CA para reducir la energía. Esta entrega de energía irregular causa calor excesivo, zumbidos severos en el motor y fallas electrónicas rápidas dentro de una placa lógica EC.
La modulación de ancho de pulso (PWM) ofrece una alternativa segura, pero introduce complejidad. PWM requiere que el controlador genere una onda cuadrada de alta frecuencia. Muchos controladores estándar de edificios comerciales no generan PWM de forma nativa. El estándar 0-10V surgió como el método más confiable y universalmente compatible para una regulación de bajo ruido y alta eficiencia en toda la industria HVAC.
Los diseños de edificios modernos requieren una gestión dinámica del flujo de aire. Un ventilador EC de velocidad variable sobresale en ambientes donde las necesidades de ventilación fluctúan a lo largo del día. Al ajustar la velocidad automáticamente, mejora la calidad del aire interior y reduce el ruido acústico.
Las unidades comerciales de tratamiento de aire (AHU) dependen en gran medida de un control preciso de la presión y el volumen. Puede integrar ventiladores EC analógicos directamente en estos sistemas masivos. El sistema de gestión de edificios (BMS) emite una señal de 0-10 V basada en los horarios de ocupación del edificio.
Los sistemas de ventilación mecánica con recuperación de calor (MVHR) también utilizan esta tecnología. Las unidades MVHR extraen el aire viciado del interior mientras aspiran aire fresco del exterior. Pasan ambas corrientes a través de un intercambiador de calor. Puede conectar sensores ambientales de 0-10 V directamente a los controladores del ventilador. Las implementaciones comunes incluyen:
Sensores de CO2: cuando las salas de conferencias se llenan de gente, los niveles de CO2 aumentan. El sensor aumenta su salida de voltaje. El ventilador se acelera automáticamente para introducir más aire fresco.
Sensores de humedad: en baños comerciales o cocinas industriales, el aumento de humedad activa un voltaje de control más alto. El ventilador limpia el aire húmedo rápidamente.
Sensores de temperatura: las salas de servidores dependen de límites térmicos estrictos. A medida que el equipo genera calor, la señal analógica aumenta las RPM del ventilador para mantener temperaturas de funcionamiento seguras.
Los usuarios residenciales exigen cada vez más ventilación de calidad comercial. Los entusiastas integran estos ventiladores avanzados en entornos inteligentes como Hubitat o Home Assistant. Esto le permite escribir reglas lógicas complejas. Por ejemplo, puede programar el ventilador para que funcione al 20% de velocidad durante las horas nocturnas para una circulación de aire silenciosa.
Cuando cocinar o ducharse activa una alerta de calidad del aire interior, el centro inteligente envía un comando para aumentar la ventilación. El sistema aumenta automáticamente el ventilador hasta el 80% de su capacidad. Una vez que la calidad del aire se normaliza, el sistema reduce la velocidad. Esto crea un entorno verdaderamente automatizado y controlado por la demanda.
La integración de un concentrador inteligente con un ventilador analógico requiere un puente de hardware específico. Los concentradores inteligentes se comunican mediante protocolos digitales como Zigbee o Z-Wave. El ventilador requiere un voltaje físico de CC. Debe utilizar relés de IoT especializados o atenuadores inteligentes para cerrar esta brecha.
Los módulos de marcas como Shelly o Zooz actúan como intermediarios perfectos. Conecta el módulo a los terminales de control del ventilador. El centro inteligente envía un comando digital Z-Wave al módulo. Luego, el módulo envía la señal analógica de 0-10 V correspondiente al motor. Este puente continuo de dispositivos abre infinitas posibilidades de automatización sin comprometer la electrónica interna del motor.
Seleccionar el hardware de control adecuado va más allá de conectar enchufes. Debe evaluar las características eléctricas subyacentes tanto del motor como del controlador. No verificar estos detalles provoca un comportamiento errático del ventilador o una falla total del control.
Debe comprender la distinción eléctrica entre hundimiento y abastecimiento. Esto determina qué dispositivo proporciona el voltaje de control de CC real.
En una configuración de ventilador de abastecimiento , la placa lógica del ventilador genera su propio voltaje de referencia de 10 V. Expulsa este voltaje a través de un cable dedicado. El controlador externo actúa pasivamente. Simplemente resiste o 'hunde' este voltaje para bajarlo al nivel deseado antes de devolverlo al ventilador. Un potenciómetro de pared manual básico funciona perfectamente aquí.
En una configuración de ventilador de hundimiento , el ventilador no genera ningún voltaje de control. Espera a que un dispositivo externo suministre la señal. El controlador debe estar 'activo'. Debe generar la señal de 0-10 V y enviarla a los terminales de entrada del ventilador. Si empareja un potenciómetro pasivo con un ventilador de hundimiento, el ventilador nunca girará porque no existe voltaje en el circuito de control.
Cuadro comparativo de señales del controlador
Característica del sistema | Controlador de abastecimiento activo | Controlador de hundimiento pasivo |
|---|---|---|
Origen del voltaje | El controlador genera 0-10V | El ventilador proporciona una referencia de 10 V |
Tipo de componente | Atenuadores inteligentes, salidas analógicas BMS | Potenciómetros giratorios manuales |
Compatibilidad del ventilador | Requiere una entrada de ventilador "hundida" | Requiere una salida de ventilador "sourcing" |
Complejidad | Requiere fuente de alimentación CC externa | Bucle de resistencia simple de dos hilos |
Su elección de controlador dicta la experiencia del usuario. Los potenciómetros de pared manuales de 0-10 V ofrecen una simplicidad robusta. No requieren programación. Simplemente gira el dial para ajustar el flujo de aire. Funcionan excepcionalmente bien en talleres o entornos industriales básicos.
Las salidas digitales BMS proporcionan control centralizado para edificios grandes. El administrador de las instalaciones puede monitorear y ajustar cientos de ventiladores desde un único panel. Los atenuadores inteligentes ofrecen control digital localizado. Parecen interruptores de luz estándar, pero contienen microprocesadores para generar voltajes analógicos exactos. Cubren la brecha entre la comodidad manual y la automatización inteligente.
Debe comparar la impedancia de entrada del ventilador con la capacidad de salida del controlador. La impedancia mide la resistencia eléctrica. Si un controlador intenta accionar varios ventiladores EC simultáneamente, la impedancia combinada cae.
Si la impedancia cae demasiado baja, el controlador no puede mantener una salida real de 10 V. La señal podría alcanzar un máximo de 7 V debido a una caída de voltaje. Como resultado, tus fans nunca alcanzarán su máxima velocidad. Siempre verifique cuántos miliamperios (mA) puede suministrar el controlador y cuántos mA consume cada ventilador en su circuito de control.
La instalación física presenta graves riesgos si se gestiona de forma inadecuada. Conectar cables incorrectamente puede destruir equipos costosos en milisegundos. Debe cumplir estrictos protocolos de cableado.
Te enfrentas a una dura verdad al cablear sistemas de ventilación. Debe aislar estrictamente la alimentación principal (120 V/240 V CA) de las líneas de control de 0-10 V CC. El aislamiento galvánico evita que altos voltajes peligrosos pasen a circuitos de bajo voltaje.
Algunos controladores baratos y no certificados no proporcionan un aislamiento adecuado. Si ocurre una falla, el voltaje de CA puede viajar por los cables de control de CC directamente al microprocesador del ventilador. Esto fríe instantáneamente la placa lógica. Verifique siempre que el controlador seleccionado tenga un verdadero aislamiento óptico o galvánico entre el relé de conmutación de red y los terminales de salida analógica.
Las señales analógicas son altamente susceptibles a la interferencia electromagnética (EMI). Los entornos industriales generan campos magnéticos masivos. Si coloca el cable de control de bajo voltaje en paralelo a cables de alimentación de CA pesados, los cables de CA inducirán voltajes no autorizados en la línea de CC.
Esta interferencia provoca velocidades erráticas del ventilador. El microprocesador podría interpretar el ruido eléctrico inducido como una orden para acelerar o desacelerar aleatoriamente. Para evitar esto, recomendamos encarecidamente utilizar cables de par trenzado blindados para todas las líneas de 0-10 V. También debe conectar a tierra el blindaje sólo en un extremo. Además, evite tender cables de control y cables de red en el mismo conducto, especialmente en tramos de cables largos.
Debemos desacreditar explícitamente el error de instalación más común. No se puede utilizar un regulador de intensidad de iluminación estándar para un motor EC. Los atenuadores estándar modifican el voltaje de la red de CA cortando la onda sinusoidal.
Los ventiladores EC requieren energía de red CA limpia e ininterrumpida en todo momento para hacer funcionar sus componentes electrónicos internos. La velocidad se modula exclusivamente a través del cable de control de bajo voltaje independiente. La conexión de un atenuador de corte de fase de CA a la entrada de red de un motor EC dañará el rectificador interno y anulará la garantía. Asegúrese siempre de modular la señal de 0-10 V, no la alimentación principal.
Elegir el equipo correcto requiere un enfoque metódico. No puede confiar en conjeturas al integrar hardware especializado. Construya un marco de evaluación claro antes de tomar decisiones de adquisición.
Establezca una lista de verificación estricta basada en las demandas físicas de su entorno. Debes evaluar las capacidades mecánicas del ventilador antes de mirar la electrónica.
Volumen de flujo de aire: Calcule el volumen requerido en CFM (pies cúbicos por minuto) o m³/h. Asegúrese de que el ventilador pueda satisfacer esta demanda en su estado máximo de 10 V.
Presión estática: los conductos, los filtros y las curvas crean resistencia. Verifique la curva de presión del ventilador para asegurarse de que impulse suficiente aire a través del diseño de conducto específico.
Clasificaciones de protección IP: evalúe el entorno de instalación. Si el ventilador se encuentra al aire libre o en un área de lavado húmeda, necesita una clasificación IP55 o superior para proteger los componentes electrónicos del ingreso de agua y polvo.
Asegúrese de que el protocolo de acciones compartidas de sus fans seleccionados sea compatible con su infraestructura existente. Algunos ventiladores solo aceptan señales PWM y requieren un convertidor PWM a analógico de terceros para leer una entrada de 0-10 V. Esto agrega puntos de falla innecesarios.
Busque motores que admitan de forma nativa entradas analógicas de 0-10 V listas para usar. Verifique si el ventilador requiere un controlador de abastecimiento o de sumidero y compare esto con las capacidades de su BMS o módulo de hogar inteligente. Un ecosistema adaptado garantiza una puesta en marcha sin problemas.
Nunca comprometa las certificaciones de hardware. Seleccione equipos con marcas de seguridad regionales reconocidas. En Europa, asegúrese de que el dispositivo lleve una marca CE genuina. En Norteamérica, busque listados UL o ETL.
Estas certificaciones demuestran que el fabricante implementó salvaguardias eléctricas adecuadas, incluidos materiales resistentes al fuego y barreras de aislamiento seguras. Cumplir con los códigos de construcción comercial o residencial protege su propiedad y garantiza que la instalación pase las inspecciones municipales.
La implementación de un sistema de ventilación controlado analógicamente mejora drásticamente la gestión ambiental. Al entregar un flujo de aire exacto proporcional a un voltaje de CC simple, optimiza el consumo de energía y mantiene una calidad superior del aire interior. La tecnología proporciona una flexibilidad incomparable en redes comerciales y plataformas residenciales inteligentes.
Sin embargo, una integración exitosa depende enteramente de una planificación meticulosa. Debe hacer coincidir la impedancia del controlador, verificar los requisitos de sumidero o abastecimiento y aplicar un aislamiento galvánico estricto durante el cableado. Si se descuidan estos pasos, se corre el riesgo de que el equipo falle y tenga un rendimiento deficiente.
Tome medidas antes de comenzar su próxima instalación. Siempre obtenga las hojas de datos técnicos tanto de su ventilador como de su controlador previsto. Verifique su compatibilidad eléctrica, planifique las rutas de sus cables aislados y asegúrese de que su sistema cumpla con los estándares de seguridad locales. Una preparación adecuada garantiza una configuración de ventilación impecable y de alta eficiencia.
R: No. Los atenuadores de iluminación estándar alteran el voltaje de la red eléctrica de CA cortando la onda de energía. Los ventiladores EC requieren alimentación de red CA ininterrumpida para hacer funcionar sus componentes electrónicos internos. Debe utilizar un controlador dedicado de 0-10 V conectado a los cables de señal de bajo voltaje separados.
R: Depende del firmware del ventilador específico. Algunos modelos se detienen por completo cuando la señal cae en la banda muerta de 0-1V. Otros modelos tienen por defecto una velocidad de ralentí base mínima (p. ej., 10% RPM) para ventilación continua, a menos que corte la alimentación de CA a través de un relé.
R: La caída de voltaje limita la longitud del cable. Para configuraciones básicas, los tramos de menos de 30 metros generalmente funcionan bien con un cable estándar de 18 AWG. Para distancias más largas, la resistencia hace que la señal de 10 V se degrade, lo que reduce la velocidad máxima del ventilador. Utilice cables de calibre más grueso, cables blindados o amplificadores de señal para tramos extendidos.
