Motoren sind in vielen Branchen unverzichtbar und treiben alles an, von HVAC-Systemen bis hin zu Haushaltsgeräten. Aber haben Sie schon einmal von EC-Motoren gehört? Diese Motoren revolutionieren die Energieeffizienz und Umweltverträglichkeit. In diesem Beitrag werden wir untersuchen, was EC-Motoren sind, wie sie funktionieren und warum sie für moderne Anwendungen immer beliebter werden.

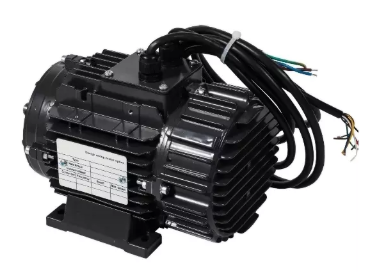

Ein EC-Motor oder elektronisch kommutierter Motor ist ein bürstenloser Gleichstrommotor. Im Gegensatz zu herkömmlichen Motoren verwendet er anstelle mechanischer Bürsten elektronische Systeme zur Steuerung der Motorfunktionen. Der Begriff „kommutiert“ bezieht sich auf die elektronische Steuerung des Stroms in den Wicklungen des Motors, um einen reibungslosen Betrieb zu gewährleisten.
Herkömmliche Wechselstrommotoren nutzen Wechselstrom, um Magnetfelder zu erzeugen, während Gleichstrommotoren Gleichstrom und mechanische Bürsten verwenden. EC-Motoren sind eine Mischung aus beidem. Sie funktionieren wie Gleichstrommotoren, jedoch ohne Bürsten, und wandeln mithilfe einer integrierten Elektronik Wechselstrom in den erforderlichen Gleichstrom um. Dadurch sind sie wesentlich effizienter und einfacher zu steuern als Wechsel- oder Gleichstrommotoren.
Hier ein kurzer Vergleich:
Besonderheit |
EC-Motor |
Wechselstrommotor |
Gleichstrommotor |
Stromversorgung |
Wechselstrom in Gleichstrom umgewandelt |
Wechselstrom |
Gleichstrom |
Pinsel |
NEIN |
Ja |
Ja |
Kontrolle |
Elektronisch |
Begrenzt (erfordert oft VFD) |
Mechanisch (über Bürsten) |
Effizienz |
Sehr hoch |
Mäßig |
Niedrig bis mittel |
EC-Motoren zeichnen sich durch einige unterschiedliche Komponenten aus, die sie auszeichnen. Dazu gehören:
Interner oder externer Rotor : Der Rotor eines EC-Motors kann entweder innerhalb oder außerhalb des Stators platziert werden. Üblich sind Außenrotoren, die den Motor kompakter und effizienter machen.
Permanentmagnete : Der Rotor verwendet Permanentmagnete anstelle elektromagnetischer Wicklungen. Dadurch wird die Effizienz erhöht und der Verschleiß verringert.
Integrierte Elektronik : Diese Elektronik übernimmt alles von der Kommutierung bis zur Geschwindigkeitsregelung. Sie ermöglichen eine präzise Überwachung und energiesparende Anpassungen je nach Last und Geschwindigkeit.
EC-Motoren kombinieren diese Eigenschaften zu einer leistungsstarken, energieeffizienten Lösung, die in einer Vielzahl von Anwendungen eingesetzt wird, von HVAC-Systemen bis hin zu Industrieventilatoren.
Ein EC-Motor kombiniert Wechselstrom mit Gleichspannung mittels elektronischer Kommutierung. Der Wechselstrom aus der Stromversorgung wird in Gleichstrom umgewandelt, der dann zur Stromversorgung des Stators des Motors verwendet wird. Im Gegensatz zu herkömmlichen Wechselstrommotoren, die zur Bewegungserzeugung auf Wechselstrom angewiesen sind, verwenden EC-Motoren eine präzisere Methode, um einen reibungslosen und effizienten Betrieb zu gewährleisten. Der Prozess trägt dazu bei, Energieverluste zu minimieren und die Gesamtleistung zu verbessern.
EC-Motoren verwenden Permanentmagnete im Rotor. Diese Magnete interagieren mit dem elektromagnetischen Feld im Stator und erzeugen so Bewegung. Die Magnete sind entscheidend für die Effizienz des Motors. Sie reduzieren den Bedarf an energieverbrauchenden Wicklungen im Rotor, wie sie bei herkömmlichen Motoren üblich sind. Dies führt zu einem leichteren Motor und weniger Verschleiß, was seine Gesamtlebensdauer verbessert.
Der Steuermechanismus eines EC-Motors ist entscheidend für seinen präzisen Betrieb. Integrierte Elektronik und Sensoren erkennen die Position und Richtung des Rotors. Diese Sensoren senden Daten an die Elektronik, die den dem Stator zugeführten Strom anpasst. Dadurch sorgt der Motor für eine gleichmäßige Rotation und sorgt für eine optimale Leistung bei verschiedenen Geschwindigkeiten. Dank dieser intelligenten Steuerung passen sich EC-Motoren an wechselnde Lasten und Anforderungen an und sorgen so jederzeit für Energieeffizienz.
Mit diesem System bieten EC-Motoren im Vergleich zu herkömmlichen Motortypen eine bessere Drehzahlregelung, einen geringeren Energieverbrauch und einen höheren Wirkungsgrad.
EC-Motoren sind wesentlich energieeffizienter als herkömmliche AC- und DC-Motoren. Dies liegt vor allem an ihrer Fähigkeit, die an den Motor abgegebene Leistung zu steuern. Im Gegensatz zu Wechselstrommotoren, die bei niedrigeren Drehzahlen an Effizienz verlieren, behalten EC-Motoren auch im Teillastbetrieb einen hohen Wirkungsgrad. Dadurch wird der Stromverbrauch deutlich reduziert.
Beispielsweise kann ein EC-Motor in bestimmten Anwendungen, etwa in Lüftungs- oder HVAC-Systemen, bis zu 50 % der Energiekosten im Vergleich zu herkömmlichen Motoren einsparen.
EC-Motoren sind konzipiert kompakter als herkömmliche AC-Motoren . Ihr Design macht sperrige Komponenten wie Bürsten und zusätzliche Verkabelung überflüssig. Dieses platzsparende Design erleichtert die Integration in kleinere Geräte und Systeme und ermöglicht Herstellern die Entwicklung effizienterer und platzsparenderer Produkte.
Da EC-Motoren bürstenlos sind , unterliegen sie im Laufe der Zeit einem geringeren Verschleiß . Herkömmliche Motoren wie bürstenbehaftete Gleichstrommotoren sind auf Bürsten angewiesen, die verschleißen und ausgetauscht werden müssen. Bei EC-Motoren tritt dieses Problem nicht auf, was zu einer längeren Lebensdauer und weniger Ausfallzeiten aufgrund von Wartung führt.
Das bürstenlose Design bedeutet außerdem minimalen Wartungsaufwand . Herkömmliche Motoren erfordern eine regelmäßige Wartung, um abgenutzte Bürsten auszutauschen und einen reibungslosen Betrieb zu gewährleisten. Bei EC-Motoren hingegen müssen keine Bürsten ausgetauscht werden, was sowohl den Zeit- als auch den Kostenaufwand für die Wartung reduziert.
Einer der Hauptvorteile von EC-Motoren ist ihr leiser Betrieb . Ohne Bürsten und andere bewegliche Teile, die Reibung verursachen, arbeiten EC-Motoren reibungslos und leise. Dadurch eignen sie sich ideal für lärmempfindliche Umgebungen wie Krankenhäuser, Büros oder Wohngebäude, in denen der Lärmpegel auf ein Minimum beschränkt werden muss.
EC-Motoren sind für ihre hohe Energieeffizienz bekannt , die auf ihr einzigartiges Design zurückzuführen ist. Im Gegensatz zu herkömmlichen Wechselstrommotoren treten bei EC-Motoren keine Schlupfverluste auf . Bei Standard-Wechselstrommotoren treten Schlupfverluste auf, wenn der Rotor nicht genau mit der Geschwindigkeit des Magnetfelds übereinstimmt, was zu Energieverschwendung führt. EC-Motoren vermeiden dies, indem sie synchron sind , d. h. die Rotorgeschwindigkeit passt perfekt zum Magnetfeld des Stators.
Darüber hinaus spielt die intelligente Elektronik in EC-Motoren eine wichtige Rolle bei der Aufrechterhaltung einer hohen Effizienz. Diese Elektronik passt die Leistung des Motors kontinuierlich an, um sicherzustellen, dass nur dann Energie verbraucht wird, wenn es notwendig ist. Unabhängig davon, ob der Motor mit voller Drehzahl oder unter Teillast läuft, optimiert die Elektronik den Stromverbrauch für maximale Effizienz.
EC-Motoren sorgen erhebliche Energieeinsparungen . in verschiedenen Anwendungen für Hier ein paar Beispiele:
HVAC-Systeme : In Heizungs-, Lüftungs- und Klimaanlagen ermöglichen EC-Motoren eine präzise Steuerung der Lüftergeschwindigkeit und senken den Energieverbrauch 50 % . im Vergleich zu herkömmlichen Motoren um bis zu
Kühlung : EC-Motoren tragen dazu bei, die Energieeffizienz von Kühleinheiten zu verbessern, indem sie eine optimale Leistung ohne übermäßige Energieverschwendung aufrechterhalten.
Lüftungssysteme : EC-Motoren sorgen für einen gleichmäßigen Luftstrom in Lüftungssystemen, wodurch der Energiebedarf zur Aufrechterhaltung der gewünschten Temperaturen gesenkt und die Stromrechnung gesenkt wird.
Diese Einsparungen können im Laufe der Zeit einen großen Unterschied machen, insbesondere bei Systemen, die kontinuierlich oder bei Spitzenenergiebedarf laufen.
EC-Motoren gibt es in zwei Hauptrotorausführungen: Innenrotor und Außenrotor.
Innenrotormotoren : Bei diesen Konstruktionen befindet sich der Rotor im Stator und die Welle erstreckt sich nach außen. Dieses Design ist normalerweise größer und sperriger.
Außenläufermotoren : Im Gegensatz dazu sitzt der Rotor bei einem Außenläufermotor außerhalb des Stators. Dieses Design ist kompakter und ermöglicht eine bessere Integration in Systeme mit begrenztem Platzangebot. Das Außenrotordesign ist besonders vorteilhaft beim Einsatz in Lüftersystemen, wo es dazu beiträgt, die Gesamtgröße des Motors zu reduzieren und so Effizienz und Leistung zu verbessern.
Außenläufermotoren bieten im Vergleich zu Innenläufermotoren häufig eine bessere Wärmeableitung und benötigen bei gleicher Ausgangsleistung weniger Platz.
EC-Motoren mit Wechselrichter verfügen über eine eingebaute Elektronik, die den dem Motor zugeführten Strom regelt. Diese Wechselrichter passen Spannung und Strom an und sorgen so stets für eine optimale Leistung.
Präzise Geschwindigkeitsregelung : Wechselrichter ermöglichen es EC-Motoren, präzise Geschwindigkeitsanpassungen beizubehalten, was sie ideal für Systeme mit variablen Lasten macht.
Energieeffizienz : Diese Motoren bieten eine hohe Energieeffizienz, insbesondere bei Anwendungen, die häufige Geschwindigkeitsänderungen erfordern, da sie bei Schwankungen Energieverschwendung vermeiden.
Ideale Anwendungen : Sie eignen sich perfekt für HLK-Systeme, Kühlsysteme und andere Anlagen, die eine effiziente und konstante Leistung erfordern.
Auf der anderen Seite, EC-Motoren ohne Wechselrichter sind zur Stromregelung auf externe Wechselrichter angewiesen. Sie bieten zwar weiterhin die Vorteile der EC-Technologie, verfügen jedoch nicht über die integrierten Wechselrichter, die eine fein abgestimmte Geschwindigkeitsregelung ermöglichen.
Kostengünstig : Diese Motoren sind im Allgemeinen günstiger als ihre mit Wechselrichter ausgestatteten Gegenstücke, was sie zu einer guten Wahl macht, wenn der Preis im Vordergrund steht.
Geringere Steuerungspräzision : Sie bieten möglicherweise nicht so viel Kontrolle über Geschwindigkeits- und Lastanpassungen, bieten aber dennoch erhebliche Energieeinsparungen.
Geeignet für einfachere Anwendungen : Diese Motoren eignen sich für Anwendungen, bei denen eine variable Drehzahlregelung nicht kritisch ist, die Energieeffizienz aber dennoch wichtig ist.
Beide Typen bieten energiesparende Vorteile, die Wahl hängt jedoch von den spezifischen Anforderungen der Anwendung ab.
EC-Motoren werden häufig in HVAC-Systemen eingesetzt , um die Energieeffizienz und Systemleistung zu verbessern. Diese Motoren ermöglichen eine präzise Steuerung der Lüftergeschwindigkeit und sorgen so für einen optimalen Luftstrom bei geringerem Stromverbrauch. In HLK-Anwendungen können EC-Motoren den Energieverbrauch um bis zu 50 % senken und so die Effizienz beim Heiz-, Lüftungs- und Klimatisierungsbetrieb verbessern. Die Möglichkeit, die Geschwindigkeit je nach Bedarf anzupassen, trägt dazu bei, unnötige Energieverschwendung zu vermeiden.
In Lüftungssystemen treiben EC-Motoren Ventilatoren an, die für einen gleichmäßigen Luftstrom sorgen. Herkömmliche Lüftermotoren laufen oft mit einer festen Drehzahl und verschwenden Energie, wenn das System keinen maximalen Luftstrom benötigt. EC-Motoren ermöglichen jedoch eine variable Geschwindigkeitsregelung , die dabei hilft, den Luftstrom an das erforderliche Niveau anzupassen, was zu erheblichen Energieeinsparungen führt. Diese Flexibilität stellt außerdem sicher, dass das System seine Spitzenleistung ohne übermäßigen Energieverbrauch aufrechterhält.
EC-Motoren eignen sich hervorragend für Kühl- und Kühlsysteme . Sie tragen dazu bei, Energieverluste zu reduzieren , indem sie eine optimale Motoreffizienz aufrechterhalten und die Abwärme reduzieren. Da EC-Motoren kühler laufen als herkömmliche Wechselstrommotoren, tragen sie auch zu einer besseren Kontrolle des Kältemittelkreislaufs bei und verbessern so die Kühleffizienz. Ob in Kühlschränken, Klimaanlagen oder Kühltürmen – EC-Motoren tragen dazu bei, dass Systeme mit weniger Energie und niedrigeren Betriebskosten arbeiten.
In Alltagsgeräten und Unterhaltungselektronik sorgen EC-Motoren für hervorragende Steuerung und Effizienz . Sie werden beispielsweise in Ventilatoren und Luftreinigern eingesetzt , wo sie den Luftstrom regulieren und gleichzeitig den Energieverbrauch minimieren. Diese Motoren ermöglichen eine präzisere Steuerung, ermöglichen einen effizienten und leisen Betrieb der Geräte und bieten ein verbessertes Benutzererlebnis bei geringeren Energiekosten.
F: Was ist der Unterschied zwischen EC-Motoren und herkömmlichen AC-Motoren?
A: EC-Motoren sind energieeffizienter als herkömmliche AC-Motoren. Im Gegensatz zu Wechselstrommotoren vermeiden EC-Motoren Schlupfverluste und nutzen elektronische Kommutierung, was bei verschiedenen Geschwindigkeiten eine bessere Leistung und Effizienz bietet.
F: Können EC-Motoren in allen HVAC-Systemen verwendet werden?
A: Ja, EC-Motoren sind weitgehend mit HVAC-Systemen kompatibel. Sie ermöglichen eine präzise Steuerung und verbessern die Energieeffizienz und Leistung von Heizungs-, Lüftungs- und Klimaanlagen.
F: Sind EC-Motoren zuverlässiger als bürstenbehaftete DC-Motoren?
A: Ja, EC-Motoren sind zuverlässiger als Gleichstrommotoren mit Bürsten, da sie keine verschleißenden Bürsten haben, was zu einem geringeren Wartungsbedarf und einer längeren Lebensdauer führt.
F: Erfordern EC-Motoren spezielle Installationsverfahren?
A: Nein, EC-Motoren sind für eine einfache Installation konzipiert, oft mit einem „Plug-and-Play“-Setup. Allerdings kann die Integration in bestimmte Systeme je nach Anwendungsfall kleinere Anpassungen erfordern.
F: Wie sparen EC-Motoren in realen Anwendungen Energie?
A: EC-Motoren sparen Energie, indem sie bei verschiedenen Geschwindigkeiten einen hohen Wirkungsgrad aufrechterhalten. Sie passen ihre Leistung an die Last an und reduzieren so den Energieverbrauch in Anwendungen wie HLK, Kühlung und Lüftung.
EC-Motoren sind bürstenlose, energieeffiziente Motoren mit elektronischer Kommutierung. Sie bieten im Vergleich zu herkömmlichen Motoren eine bessere Effizienz, Zuverlässigkeit und Steuerung. Diese Motoren sind ideal für HVAC-Systeme, Lüftungs-, Kühl- und Verbrauchergeräte. Als energieeffiziente Lösungen erfreuen sich EC-Motoren in verschiedenen Branchen zunehmender Beliebtheit. Erwägen Sie die Verwendung von EC-Motoren für Ihr nächstes Projekt oder Ihren nächsten Motoraustausch, um von langfristigen Einsparungen und einer verbesserten Leistung zu profitieren.
