Was sind EC-Motoren und -Steuerungen?

Ein Ventilator spart nicht zufällig Energie. Es spart Energie, wenn Motor und Steuerung zusammenarbeiten. Ein EC-Motor kombiniert bürstenloses Motordesign mit elektronischer Steuerung. In diesem Artikel erfahren Sie, was es ist, wie die Steuerung funktioniert und wie Sie das richtige Setup auswählen.

Was sind EC-Motoren und -Steuerungen?

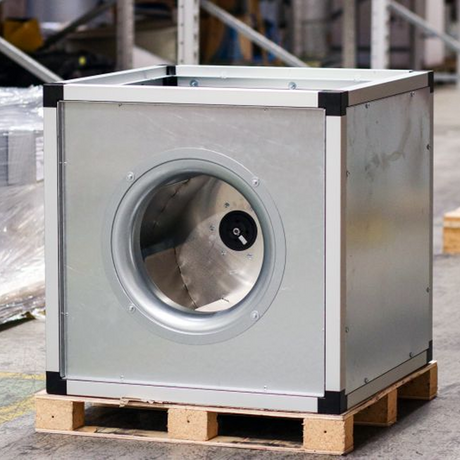

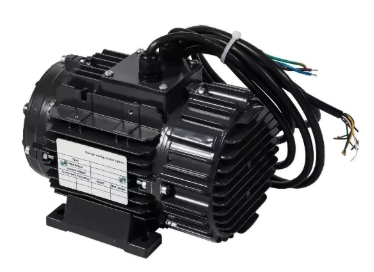

Was bedeutet ein EC-Motor?

Ein EC-Motor ist ein elektronisch kommutierter Motor. „Kommutiert“ bedeutet, dass der Motorstrom in der richtigen Reihenfolge geschaltet wird. Bei einem herkömmlichen Bürstenmotor helfen mechanische Bürsten bei dieser Umschaltung. In einem EC-Motor , elektronische Schaltkreise erledigen die Arbeit.

Die meisten in Ventilatoren verwendeten EC-Motoren sind bürstenlose Motoren. Sie verwenden häufig die Permanentmagnetrotortechnologie. Dies hilft dem Motor, eine starke Rotation zu erzeugen und gleichzeitig die Leistung effizienter zu nutzen. Da der Motor elektronisch gesteuert wird, kann er die Geschwindigkeit ohne das raue Verhalten ändern, das oft bei einfachen Systemen mit fester Geschwindigkeit auftritt.

Bei Lüftungs- und Kühlgeräten ist dies von großer Bedeutung. Ein Lüfter benötigt selten den ganzen Tag volle Drehzahl. Manchmal benötigt es nur 40 %, 60 % oder 80 % seines vollen Luftstroms. Ein EC-Motor kann genauer auf diese Anforderung reagieren.

Was sind EC-Motorsteuerungen?

EC-Motorsteuerungen sind die Teile, die dem Motor mitteilen, wie er laufen soll. Sie können eine Antriebsplatine, einen Steuersignaleingang, eine Kommunikationsschnittstelle, eine Schutzlogik und eine Geschwindigkeitsregelungsfunktion umfassen. Die Steuerung kann in den Motor eingebaut, in der Nähe des Motors platziert oder an ein größeres Steuerungssystem angeschlossen werden.

Vereinfacht ausgedrückt erzeugt der Motor Bewegung. Die Steuerung entscheidet, wie viel Bewegung nötig ist. Sie verwalten Start, Stopp, Geschwindigkeit, Richtung in einigen Systemen, Fehlerschutz und Kommunikation.

Wie Motor und Steuerung zusammenarbeiten

Ein Der EC-Motor funktioniert nicht wie ein einfaches Ein-/Aus-Gerät. Es erhält Strom und einen Steuerbefehl. Anschließend passt die interne Elektronik den Stromfluss zu den Motorwicklungen an. Dadurch entsteht eine gleichmäßige Rotation.

In einem Lüftersystem kann der Befehl von einem Temperatursensor, Drucksensor, einer Gebäudesteuerung, einer Maschinensteuerung oder einer oberen Logikplatine kommen. Wenn das System mehr Luftstrom benötigt, erhöht der Befehl die Geschwindigkeit. Sinkt der Bedarf, wird der Motor langsamer.

Diese enge Beziehung macht die EC-Technologie in HLK-, Klima-, industriellen Lüftungs- und Kühlsystemen nützlich. Es bietet Benutzern eine bessere Luftstromkontrolle als ein einfacher Motor mit fester Drehzahl.

Warum Kontrollen so wichtig sind

Das Steuerungssystem ist kein Zubehör. Es ist ein zentraler Bestandteil der EC-Motorleistung. Ohne geeignete Steuerungen kann ein EC-Motor nicht seinen vollen Wert erbringen.

Die Steuerungen beeinflussen den Energieverbrauch, den Geräuschpegel, das Temperaturverhalten, die Luftstromstabilität und den Motorschutz. Sie wirken sich auch darauf aus, wie einfach sich der Motor an vorhandene Geräte anschließen lässt.

Beispielsweise kann ein Lüftungssystem in einem Lager während der Stoßzeiten einen hohen Luftstrom benötigen. Nachts ist möglicherweise nur eine grundlegende Luftbewegung erforderlich. Dank der EC-Motorsteuerung kann der Lüfter langsamer werden, anstatt bei voller Drehzahl Energie zu verschwenden.

Gemeinsame Kontrollziele

Die meisten EC-Motorsteuerungssysteme sind auf praktische Ziele ausgelegt:



Hauptkomponenten eines EC-Motorsteuerungssystems

Leistungsaufnahme und Motorantrieb

Der Leistungseingang versorgt das Motorsystem mit Energie. Der Antriebsabschnitt verwaltet, wie diese Energie die Motorwicklungen erreicht. Es leitet nicht nur Strom durch. Es formt und schaltet den Strom, sodass der Motor effizient drehen kann.

In vielen Lüfteranwendungen muss der Antrieb wechselnde Lastbedingungen bewältigen. Luftdruck, Kanalwiderstand, Temperatur und Systembedarf können sich ändern. Der Antrieb trägt dazu bei, dass der Motor ohne instabilen Betrieb reagiert.

Elektronische Kommutierungsschaltung

Die elektronische Kommutierung ist das Herzstück eines EC-Motors. Anstatt dass Bürsten ein rotierendes Teil berühren, schalten elektronische Schaltkreise den Strom. Dies reduziert den mechanischen Verschleiß und ermöglicht eine sanftere Steuerung.

Dieses Design trägt auch dazu bei, dass der Motor mit unterschiedlichen Geschwindigkeiten läuft. Der Controller kann Schaltmuster und Stromfluss basierend auf der erforderlichen Leistung anpassen. Aus diesem Grund sind EC-Motoren in modernen Lüftersystemen üblich, bei denen eine variable Drehzahl wichtig ist.

Geschwindigkeitsrückmeldung und Steuerlogik

Ein gesteuerter Motor benötigt Rückmeldungen oder Befehle. Bei manchen Systemen folgt der Motor einem einfachen Signal. In fortgeschritteneren Systemen kann es Befehle von Sensoren oder einer zentralen Steuerung empfangen.

Die Steuerlogik vergleicht die Anforderungen des Systems mit der Leistung des Motors. Dann passt es die Motorleistung an. Dies trägt dazu bei, dass Luftstrom, Druck oder Temperatur näher am Zielbereich bleiben.



Gängige EC-Motorsteuerungsmethoden

0–10 V analoge Geschwindigkeitsregelung

Die 0–10-V-Steuerung ist eine gängige Methode für den Betrieb mit variabler Geschwindigkeit. Ein Unterspannungsbefehl weist den Motor an, langsamer zu laufen. Ein höherer Spannungsbefehl weist ihn an, schneller zu laufen.

Diese Methode ist leicht zu verstehen und weit verbreitet. Es eignet sich gut für HVAC-Systeme, Lüftungsschränke, Lüftungsgeräte und andere Geräte, bei denen eine einfache Geschwindigkeitsregelung ausreicht.

Der Hauptvorteil ist die Einfachheit. Die Hauptgrenze sind Daten. Ein 0–10-V-Signal sagt dem Motor, was er tun soll, liefert jedoch normalerweise kein reichhaltiges Feedback.

RS485-Kommunikationssteuerung

RS485 ist eine digitale Kommunikationsmethode. Es ermöglicht dem Motor- oder Lüftersystem, Befehle und Daten mit einer Steuerung auszutauschen. Dies ist nützlich, wenn mehrere Motoren einen koordinierten Betrieb benötigen.

RS485 kann Fernsteuerung, Überwachung und Verwaltung auf Systemebene unterstützen. Bei Projekten, bei denen der Motor an eine größere Steuerungsplattform angeschlossen werden muss, ist dies häufig die bessere Wahl.

Beispielsweise kann ein industrielles Lüftungssystem mehrere Ventilatoren benötigen, um gemeinsam die Geschwindigkeit zu ändern. RS485 kann dem Steuerungssystem dabei helfen, diese besser organisiert zu verwalten.

Integrierter Controller

Einige EC-Motorsysteme verwenden eine integrierte Steuerelektronik. Dies kann die Verkabelung reduzieren und Installationsraum sparen. Es kann auch das Produktdesign für Gerätehersteller vereinfachen.

Die integrierte Steuerung ist nützlich, wenn der Motor in einen Kompaktventilator, ein Lüftungsgerät oder ein Kühlmodul passen muss. Dadurch wird bei manchen Designs der Bedarf an separaten Schaltschränken reduziert.

Wechselrichterbasierte Steuerung

Einige EC-Motorkonstruktionen verwenden eine umrichterbezogene Steuerung. Der Wechselrichter hilft bei der Regulierung des Motorbetriebs und der Drehzahl. Je nach Produktstruktur kann es separat oder integriert sein.

Eine wechselrichterbasierte Steuerung kann nützlich sein, wenn das Projekt eine stabile Drehzahlregelung, eine höhere Leistung oder eine besondere Flexibilität bei der Installation erfordert. Dies ist auch nützlich, wenn der Wartungszugang, die Verkabelungsanordnung oder das Systemdesign eine Trennung zwischen Motor- und Antriebsteilen erfordern.



Vorteile von EC-Motoren und Steuerungen in realen Anwendungen

Bessere Energieeffizienz

Der größte Vorteil eines EC-Motors liegt nicht nur in seiner Motorstruktur. Es ist seine Fähigkeit, nur so schnell wie nötig zu laufen.

Bei Lüftersystemen ändert sich der Leistungsbedarf stark mit der Drehzahl. Wenn der Lüfter im Teillastbetrieb langsamer wird, kann der Energieverbrauch sinken. Aus diesem Grund werden EC-Motoren häufig in HLK-, Kühl- und Lüftungsprojekten eingesetzt.

Bei einem Gebäude, Bauernhof, einer Fabrik oder einem Kühlsystem kann dies die Betriebsabfälle reduzieren. Es trägt auch dazu bei, dass die Ausrüstung näher am tatsächlichen Bedarf läuft.

Geringerer Lärm bei Betrieb mit geringem Bedarf

Lärm entsteht oft durch eine hohe Lüftergeschwindigkeit. Wenn das System nicht den vollen Luftstrom benötigt, kann der Motor langsamer werden. Das senkt oft den Lärm.

Dies ist hilfreich in Büros, Gewerbegebäuden, Viehställen und Klimaanlagen. Ein leiseres System kann den Komfort und die Arbeitsbedingungen verbessern.

Stabilerer Luftstrom

EC-Motorsteuerungen tragen zur Stabilisierung des Luftstroms bei. Sie können die Geschwindigkeit basierend auf Druck, Temperatur oder Systembefehlen anpassen. Dies ist in Kanalsystemen, Ventilatorkästen, Kühltürmen und Lüftungsgeräten von Nutzen.

Reduzierter Verschleiß und längerer Betrieb

Sanftes Anfahren und Geschwindigkeitsregulierung reduzieren Stöße. Durch die elektronische Kommutierung wird außerdem der Bürstenverschleiß vermieden. Diese Funktionen können eine längere Lebensdauer unterstützen, wenn der Motor richtig ausgewählt und installiert wird.

Auch Kontrollen tragen zum Schutz des Systems bei. Fehlerreaktion, Geschwindigkeitsbegrenzungen und Betriebslogik können das Risiko bei anormalen Bedingungen verringern.



EC-Motorsteuerungen im Vergleich zu herkömmlichen AC-Motorsteuerungen

Wechselstrommotor mit fester Drehzahl im Vergleich zu EC-Motor mit variabler Drehzahl

Herkömmliche Wechselstrommotoren laufen oft mit fester Drehzahl. Um den Luftstrom zu ändern, benötigt ein System möglicherweise Dämpfer, Riemen, Riemenscheiben, Untersetzungsgetriebe oder externe Geschwindigkeitsgeräte. Dies kann die Komplexität erhöhen.

Ein EC-Motor ist für den kontrollierten Betrieb ausgelegt. Die Geschwindigkeit kann elektronisch angepasst werden. Dadurch eignet es sich besser für Systeme, bei denen sich der Luftstrombedarf im Laufe des Tages ändert.

Externe Steuerungsausrüstung vs. integrierte Steuerung

Bei einem herkömmlichen Aufbau sind möglicherweise mehr externe Teile erforderlich. Ein EC-Motorsystem kann häufig Motor- und Steuerungsfunktionen enger kombinieren. Das kann Platz sparen und den Verkabelungsaufwand reduzieren.

Dies bedeutet nicht, dass jeder EC-Motor Plug-and-Play-fähig ist. Projektteams müssen weiterhin die Anforderungen an Spannung, Signal, Verkabelung, Kühlung und Montage aufeinander abstimmen. Das gesamte Steuerungsdesign kann jedoch sauberer sein.

Vergleichstabelle



Wo häufig EC-Motoren und Steuerungen verwendet werden

HVAC- und Klimaanlagen

HVAC-Systeme benötigen eine Luftstromsteuerung. Der Kühl- oder Heizbedarf ändert sich im Laufe des Tages. Ein EC-Motor hilft dem Lüfter bei der Anpassung, anstatt ständig mit voller Geschwindigkeit zu laufen.

Dadurch eignet es sich für Lüftungsgeräte, Wärmepumpen, Klimaanlagen und Lüftungssysteme. In diesen Fällen ist die Stabilität der Regelung ebenso wichtig wie die Motorleistung.

EC-Axialventilatoren

EC-Axialventilatoren bewegen die Luft entlang der Motorwellenrichtung. Sie werden häufig dort eingesetzt, wo eine große Luftmenge benötigt wird. Gängige Beispiele sind Kühltürme, Lüftungswände, Wärmepumpeneinheiten und Viehbelüftung.

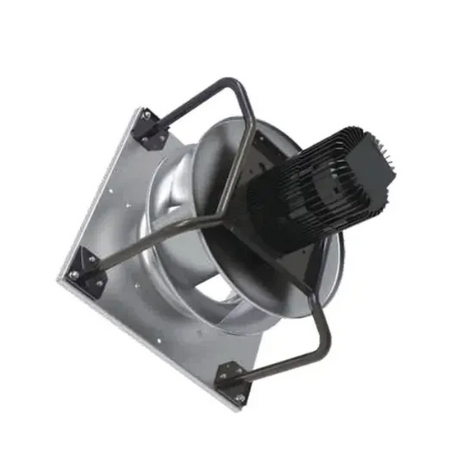

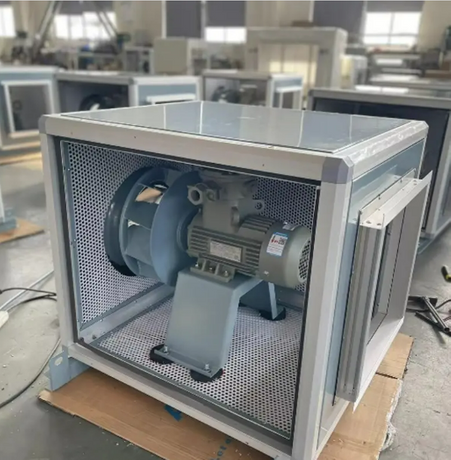

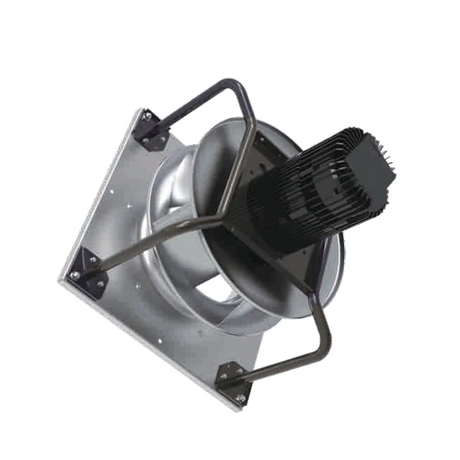

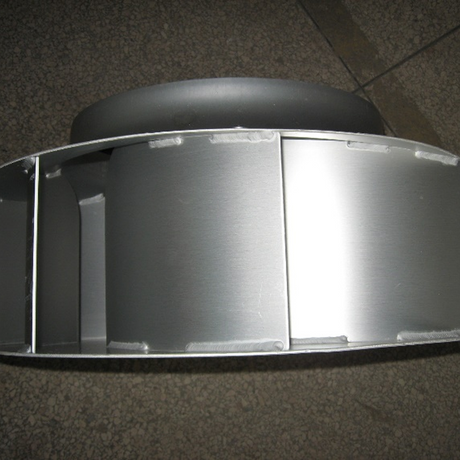

EC-Radialventilatoren

EC-Radialventilatoren bewegen Luft durch ein Rad und ein Gehäuse. Sie sind nützlich, wenn das System einen höheren Druck oder einen kanalisierten Luftstrom benötigt. Sie werden häufig in Ventilatorkästen, Lüftungsgeräten und Luftaufbereitungssystemen eingesetzt.

Hier sind Kontrollen wichtig, denn der Druck kann sich ändern. Ein geregelter EC-Radialventilator kann effektiver auf Systembedingungen reagieren.



So wählen Sie die richtige EC-Motorsteuerungslösung aus

Passen Sie die Steuerungsmethode an das System an

Wählen Sie die 0–10-V-Steuerung, wenn das System nur eine einfache Geschwindigkeitsanpassung benötigt. Es ist praktisch und einfach zu bedienen.

Wählen Sie RS485, wenn das System Kommunikation, Fernsteuerung oder koordinierten Betrieb benötigt. Dies ist besser für intelligente Lüftungssysteme und Projekte mit mehreren Ventilatoren.

Entscheiden Sie sich für eine integrierte Steuerung, wenn der Platz knapp ist oder die Verkabelung einfach bleiben muss. Wählen Sie eine wechselrichterbasierte Steuerung, wenn das Projekt eine flexible Antriebsplatzierung oder eine spezifische Leistungssteuerung erfordert.

Überprüfen Sie Spannung, Geschwindigkeit, Drehmoment und Luftstrom

Eine gute Auswahl beginnt mit dem Arbeitszustand. Überprüfen Sie Eingangsspannung, Zielgeschwindigkeit, Drehmomentbedarf, Luftstromvolumen, statischen Druck, Temperatur und Arbeitszyklus.

Bei Ventilatoren kann der Motor nicht alleine ausgewählt werden. Das Laufrad, das Gehäuse, der Luftstrompfad und die Steuerlogik beeinflussen alle die Endleistung.

Betrachten Sie die Systemintegration

Ein EC-Motor muss zum größeren System passen. Es sollte mit der Steuerplatine, der Verdrahtungsanordnung, dem Installationsraum und dem Wartungsplan übereinstimmen. Es sollte auch allen Überwachungs- oder Automatisierungsanforderungen entsprechen.

Wenn der Motor an ein Gebäudesystem oder eine Maschinensteuerung angeschlossen ist, überprüfen Sie frühzeitig das Signal und die Kommunikationsmethode. Dadurch wird eine spätere Neugestaltung vermieden.

Arbeiten Sie mit einem Hersteller für individuelle Anforderungen zusammen

Benutzerdefinierte Anforderungen erfordern eine technische Überprüfung. Ein Hersteller kann dabei helfen, Motorstruktur, Steuerschnittstelle, Lüfterdesign und Anwendungsbedingungen aufeinander abzustimmen.

Dies ist besonders wichtig für Lüftungsgeräte, industrielle Lüftungssysteme, Kühltürme, Viehställe und kompakte Lüftermodule. Bei diesen Systemen spielen Luftstrom, Lärm, Energieverbrauch und Lebensdauer eine Rolle.



Abschluss

Ein EC-Motor bietet mehr Wert, wenn seine Steuerung zur Anwendung passt. Es kann den Luftstrom verbessern, Energie sparen und den Lärm in anspruchsvollen Lüftersystemen reduzieren. Suzhou Dowell Ventilation Technology Co., Ltd bietet EC-Motoren, EC-Lüfter, intelligente Steuerungsunterstützung und maßgeschneiderte Lösungen für Lüftungs-, HVAC-, Kühl- und industrielle Luftstromprojekte.



Häufig gestellte Fragen

F: Was ist eine EC-Motorsteuerung?

A: Eine EC-Motorsteuerung verwaltet Geschwindigkeit, Start, Stopp, Schutz und Kommunikation.

F: Wie spart ein EC-Motor Energie?

A: Ein EC-Motor verlangsamt sich, wenn nicht der volle Luftstrom benötigt wird.

F: Reicht eine 0–10-V-Steuerung aus?

A: Ja, für einfache Geschwindigkeitsregelung und einfache Lüftungssysteme.

F: Warum RS485-Steuerung verwenden?

A: RS485 unterstützt Fernsteuerung, Überwachung und Koordination mehrerer Lüfter.

F: Kostet ein EC-Motor mehr?

A: Normalerweise ja, aber ein geringerer Energieverbrauch kann den langfristigen Wert verbessern.
