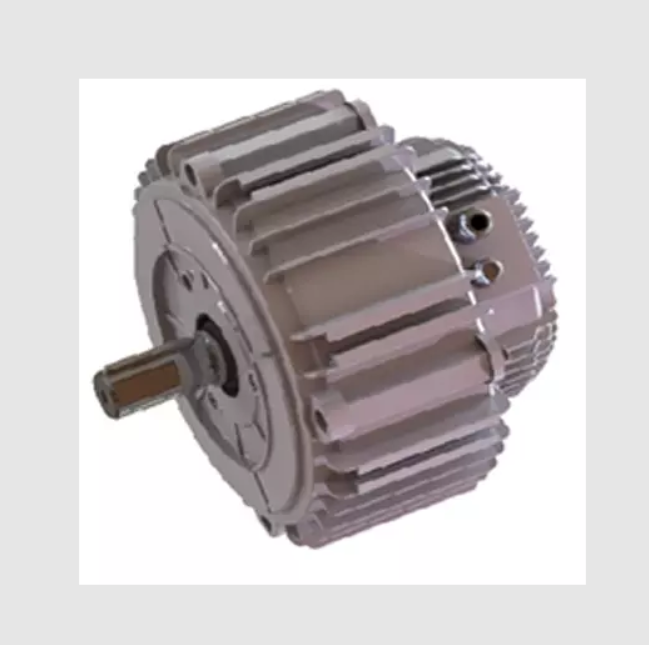

Die Steuerung eines elektronisch kommutierten (EC) Motors ist dank seiner fortschrittlichen integrierten Elektronik unkompliziert und effizient. Im Gegensatz zu herkömmlichen Motoren nutzen EC-Motoren elektronische Signale zur Steuerung von Geschwindigkeit und Leistung und ermöglichen so präzise Anpassungen basierend auf den Systemanforderungen. In diesem Artikel werden verschiedene Methoden zur Steuerung der EC-Motorgeschwindigkeit untersucht, darunter manuelle Optionen wie Steuerschalter und Potentiometer sowie automatisierte Lösungen mit intelligenten Sensoren und HVAC-Controllern. Durch das Verständnis dieser Kontrollmechanismen können Benutzer die Energieeffizienz optimieren und die Gesamtleistung ihrer Anwendungen verbessern.
EC-Motoren gibt es hauptsächlich in zwei Rotorausführungen: Innen- und Außenläufer. Bei der Innenrotorkonstruktion befindet sich der Rotor im Stator. Der Stator bleibt fest und der Rotor dreht sich darin und treibt die Abtriebswelle an, die normalerweise mit einem Lüfterrad verbunden ist. Dieses traditionelle Design ist bei vielen Motortypen üblich.
Das Außenrotordesign kehrt diesen Aufbau um. Dabei dreht sich der Rotor außerhalb des Stators und bildet oft einen Ring um ihn herum. Dadurch entfällt die Notwendigkeit einer separaten Abtriebswelle, da das Lüfterrad direkt auf der Außenfläche des Rotors montiert werden kann. Dieses Design reduziert die Gesamtgröße und den Platzbedarf des Motors und macht ihn ideal für kompakte Anwendungen mit begrenztem Platzangebot.
EC-Motoren vereinen die Merkmale von Wechsel- und Gleichstrommotoren, funktionieren jedoch anders:
● Wechselstrommotoren: Verwenden Sie Wechselstrom in den Statorwicklungen, um ein rotierendes Magnetfeld zu erzeugen. Der Rotor ist normalerweise ein Käfigläufer, der durch Statorströme induziert wird. Wechselstrommotoren haben feste Drehzahlen, die an die Netzfrequenz gebunden sind, wodurch die Drehzahlregelung eingeschränkt wird, sofern sie nicht mit sperrigen, teuren Frequenzumrichtern (VFDs) kombiniert werden.
● Gleichstrommotoren: Verwenden Sie Permanentmagnete für das Statorfeld und die Wicklungen am Rotor, mit mechanischen Bürsten und Kommutatoren zum Umschalten der Stromrichtung. Sie bieten eine einfachere Geschwindigkeitsregelung, weisen jedoch aufgrund der Bürsten Verschleiß- und Wartungsprobleme auf.
● EC-Motoren: Sind bürstenlose Gleichstrommotoren mit Permanentmagneten am Rotor, die Kommutierung erfolgt jedoch elektronisch über integrierte Schaltkreise. Sie werden mit Wechselstrom betrieben, der intern in Gleichstrom umgewandelt wird. Dies bietet hohe Effizienz, geringen Wartungsaufwand und präzise Drehzahlregelung ohne externe VFDs.
Integrierte Elektronik ist das Herzstück von EC-Motoren. Sie erfüllen mehrere wichtige Funktionen:
● Gleichrichtung: Wandelt eingehenden Wechselstrom in Gleichstrom um, um den Motor anzutreiben.
● Kommutierungssteuerung: Schalten Sie den Strom in den Statorwicklungen elektronisch basierend auf der Rotorposition um und eliminieren Sie so Bürsten.
● Geschwindigkeitsregelung: Passen Sie die Motorgeschwindigkeit basierend auf Steuersignalen (analog oder digital) stufenlos an und sorgen Sie so für eine hohe Effizienz auch bei Teilgeschwindigkeiten.
● Sensorintegration: Verwenden Sie Hall-Effekt-Sensoren, um die Rotorposition zu erkennen und so ein präzises Timing für die Stromumschaltung zu ermöglichen.
Dieses eingebettete Steuerungssystem ermöglicht den effizienten Betrieb von EC-Motoren über einen breiten Drehzahlbereich, reduziert Geräusche und ermöglicht eine einfache Integration in Gebäudeautomationssysteme oder HVAC-Steuerungen.
Priorisieren Sie bei der Auswahl von EC-Motoren Modelle mit fortschrittlicher integrierter Elektronik für eine bessere Drehzahlregelung, Energieeinsparungen und geringere Wartungskosten.
Elektronisch kommutierte (EC) Motoren basieren auf elektronischer Kommutierung statt auf mechanischen Bürsten. Im Inneren des Motors befinden sich Permanentmagnete am Rotor und Spulen im Stator. Die integrierte Elektronik des Motors steuert den Stromfluss durch diese Spulen. Sie schalten die Stromrichtung exakt synchron zur Position des Rotors um und erzeugen so ein rotierendes Magnetfeld. Dieser Vorgang wird Kommutierung genannt.
Im Gegensatz zu bürstenbehafteten Gleichstrommotoren verfügen EC-Motoren nicht über physische Bürsten oder einen Kommutatorring. Stattdessen verwaltet der Bordcontroller das Timing elektronisch. Dadurch wird Verschleiß vermieden, Geräusche reduziert und die Zuverlässigkeit verbessert. Die Kommutierung stellt sicher, dass die Rotormagnete immer von den Magnetpolen des Stators angezogen oder abgestoßen werden, was zu einer gleichmäßigen Rotation führt.
Das Herzstück des EC-Motorbetriebs ist die Wechselwirkung zwischen Magnetfeldern. Die von der Motorsteuerung mit Strom versorgten Statorwicklungen erzeugen ein Magnetfeld, das sich um den Stator dreht. Der Rotor enthält Permanentmagnete, die diesem Drehfeld folgen.
Während der Controller den Strom durch verschiedene Statorspulen schaltet, erzeugt er Magnetpole, die sich Schritt für Schritt um den Stator bewegen. Die Rotormagnete richten sich nach diesen Polen aus, erzeugen ein Drehmoment und bewirken, dass sich der Rotor dreht. Durch das kontinuierliche Schalten des Stroms dreht sich der Rotor mit der gewünschten Geschwindigkeit.
Diese magnetische Wechselwirkung ist äußerst effizient, da der Motor immer den minimalen Strom verbraucht, der zur Aufrechterhaltung der Rotation erforderlich ist. Deshalb behalten EC-Motoren auch bei Teilgeschwindigkeiten einen hohen Wirkungsgrad.
Hall-Effekt-Sensoren spielen eine entscheidende Rolle beim Betrieb von EC-Motoren. Diese Sensoren erfassen die genaue Position der Rotormagnete. Sie senden Signale an die elektronische Steuerung des Motors, die angeben, wo sich der Rotor gerade befindet.
Diese Positionsrückmeldung ermöglicht es der Steuerung, die aktuelle Umschaltung präzise zu steuern. Ohne genaue Informationen zur Rotorposition würde der Motor nicht starten oder effizient laufen. Die Hall-Sensoren sorgen dafür, dass die Magnetfelder des Motors mit der Rotorbewegung synchronisiert sind.
Dank Hall-Effekt-Sensoren können EC-Motoren ihre Drehzahl stufenlos anpassen und schnell auf Steuersignale reagieren. Dadurch eignen sie sich ideal für Anwendungen, die eine variable Geschwindigkeitsregelung und einen hohen Wirkungsgrad erfordern.
Nutzen Sie EC-Motoren mit integrierten Hall-Effekt-Sensoren, um eine präzise, effiziente Drehzahlregelung zu erreichen und die Wartungskosten in Ihren Anwendungen zu senken.
Dank der integrierten Elektronik ist die Drehzahlregelung eines EC-Motors unkompliziert. Diese Motoren benötigen ein Steuersignal, um die gewünschte Geschwindigkeit einzustellen. Dieses Signal kann entweder analog sein, normalerweise 0–10 Volt, oder digital, wie z. B. Modbus RTU-Kommunikation. Die interne Steuerung des Motors passt die Leistung der Statorwicklungen basierend auf diesem Eingang an und ermöglicht so sanfte Geschwindigkeitsänderungen und einen effizienten Betrieb.
Für die manuelle Steuerung stehen Ihnen einige gängige Optionen zur Verfügung:
● Steuerschalter: Dieses Gerät sendet ein stufenweises 0-10-V-Signal an den Motor. Es ermöglicht die Auswahl aus einer begrenzten Anzahl voreingestellter Geschwindigkeiten. Diese Option ist einfach und effektiv für Anwendungen, bei denen nur wenige Geschwindigkeitseinstellungen erforderlich sind.
● Potentiometer: Dieses Gerät liefert ein stufenloses 0-10-V-Signal und ermöglicht so eine stufenlose Geschwindigkeitseinstellung. Potentiometer sind mit oder ohne AUS-Position erhältlich und können so verdrahtet werden, dass sie die Spannung je nach Bedarf erhöhen oder verringern. Dadurch erhält der Benutzer eine präzise Kontrolle über die Motorgeschwindigkeit.
Beide Methoden sind einfach zu installieren und zu verwenden und daher beliebt für Anwendungen, bei denen manuelle Geschwindigkeitsanpassungen ausreichen.
Für automatische Geschwindigkeitsanpassungen basierend auf Umgebungsbedingungen oder Systemanforderungen können EC-Motoren mit intelligenten Sensoren und Steuerungen gekoppelt werden:
● HVAC-Sensoren: Sensoren, die Temperatur, Luftfeuchtigkeit, CO₂-Gehalt oder Luftqualität messen, können analoge oder digitale Signale erzeugen, die die Motorgeschwindigkeit anpassen. Steigt beispielsweise der CO₂-Gehalt, kann die Motordrehzahl erhöht werden, um die Belüftung zu verbessern. Diese Sensoren verwenden intelligente Algorithmen, um Parameter innerhalb festgelegter Bereiche zu halten und so Komfort und Effizienz zu optimieren.
● HVAC-Controller: Diese Geräte verwalten mehrere Sensoren und Motoren in einem System und ermöglichen so eine zentrale Steuerung. Sie können Geschwindigkeiten basierend auf komplexen Eingaben und Zeitplänen anpassen, oft über benutzerfreundliche Schnittstellen. Die Controller können lokal oder über das Internet zugänglich sein und ermöglichen so eine Fernüberwachung und -anpassung.
Diese bedarfsorientierte Steuerung maximiert die Energieeinsparung, indem der Motor nur so schnell wie nötig läuft, was den Verschleiß reduziert und die Lebensdauer der Ausrüstung verlängert.
Die Integration von EC-Motoren mit HVAC-Sensoren und -Controllern bietet mehrere Vorteile:
● Energieeffizienz: Motoren laufen mit niedrigeren Drehzahlen, wenn nicht die volle Leistung erforderlich ist, wodurch der Energieverbrauch gesenkt wird.
● Komfort: Systeme reagieren dynamisch auf sich ändernde Bedingungen und sorgen für stabile Umgebungen.
● Systemintegration: Controller können mehrere Motoren und Sensoren koordinieren und so die Gesamtleistung optimieren.
● Benutzerfreundlichkeit: Viele Controller verfügen über intuitive Schnittstellen und können für bestimmte Anwendungen programmiert werden.
Dieses Maß an Kontrolle ist besonders wertvoll in Lüftungssystemen, Klimageräten und Kühlanwendungen, bei denen die Bedingungen häufig variieren.
Für eine optimale Steuerung der EC-Motorgeschwindigkeit kombinieren Sie manuelle Eingabegeräte wie Potentiometer mit intelligenten HVAC-Sensoren und -Controllern, um Benutzersteuerung und automatisierte Effizienz in Einklang zu bringen.
EC-Motoren glänzen in puncto Energieeffizienz. Sie haben oft einen Wirkungsgrad von über 90 %, was bedeutet, dass sie weniger Strom verbrauchen als herkömmliche Motoren. Beispielsweise können EC-Motoren bei 20 % Drehzahl im Vergleich zu AC-Motoren bis zu 70 % Energie einsparen. Selbst bei voller Geschwindigkeit sparen sie immer noch rund 10 %. Diese Effizienz senkt die Stromrechnung und senkt die Betriebskosten im Laufe der Zeit.
Die integrierte Elektronik in EC-Motoren ermöglicht es ihnen, die Leistung je nach Bedarf anzupassen. Das bedeutet, dass der Motor nur die Energie verbraucht, die er benötigt, wodurch Verschwendung vermieden wird. Ein geringerer Energieverbrauch bedeutet auch eine geringere Wärmeentwicklung, was die Belastung der Motorkomponenten verringert und die Lebensdauer des Motors verlängert.
Obwohl EC-Motoren aufgrund von Permanentmagneten und Elektronik möglicherweise einen höheren Anschaffungspreis haben, gleichen die Energieeinsparungen diese Kosten in der Regel schnell aus. Viele Energieversorger bieten Rabatte für energieeffiziente Geräte an, was die Kapitalrendite weiter verbessert.
EC-Motoren sind dank ihrer eingebauten Elektronik einfach zu steuern. Sie akzeptieren einfache Steuersignale wie einen 0-10-V-Eingang oder digitale Befehle, um die Geschwindigkeit reibungslos anzupassen. Dadurch entfällt der Bedarf an sperrigen und teuren Frequenzumrichtern (VFDs).
Ihr breiter Geschwindigkeitsbereich ermöglicht den Betrieb mit sehr niedrigen Geschwindigkeiten (bis zu etwa 20 % der Vollgeschwindigkeit) bei gleichzeitig hoher Effizienz. Diese Flexibilität eignet sich für viele Anwendungen, von Lüftungs- bis hin zu Kühlsystemen.
Darüber hinaus können EC-Motoren die Standardgeschwindigkeiten übertreffen, sodass kleinere, leichtere Lüfter einen größeren Luftstrom liefern können. Diese Vielseitigkeit bedeutet, dass ein EC-Motor mehrere herkömmliche Motoren ersetzen kann, was die Lagerhaltung und Installation vereinfacht.
EC-Motoren erfordern weniger Wartung als herkömmliche Motoren. Sie verfügen über keine Bürsten oder mechanischen Kommutatoren, die bei Gleichstrommotoren häufig zu Verschleiß führen. Das Fehlen dieser Teile bedeutet weniger Lärm, weniger Verschleiß und eine längere Lebensdauer.
Niedrigere Betriebstemperaturen aufgrund hoher Effizienz reduzieren die thermische Belastung von Wicklungen und Lagern. Dadurch wird die Lebensdauer des Motors weiter verlängert und Ausfallzeiten reduziert.
Wenn ein Austausch erforderlich ist, sind EC-Motoren häufig so konzipiert, dass sie leicht ausgetauscht werden können, wodurch Arbeitsaufwand und Systemunterbrechungen minimiert werden.
Wählen Sie EC-Motoren mit fortschrittlicher integrierter Elektronik, um in Ihren Anwendungen von überlegenen Energieeinsparungen, einfacher Drehzahlregelung und längerer Motorlebensdauer zu profitieren.
Aufgrund ihrer Energieeffizienz und präzisen Drehzahlregelung werden EC-Motoren häufig in Lüftungsanlagen eingesetzt. Sie tragen dazu bei, einen optimalen Luftstrom in Gebäuden aufrechtzuerhalten, indem sie die Lüftergeschwindigkeit an den Bedarf anpassen. Beispielsweise können EC-Motoren in Gewerbegebäuden die Lüftungsraten je nach Belegung oder Raumluftqualität variieren und so die Energieverschwendung reduzieren. Aufgrund ihrer kompakten Größe und ihres geringen Geräuschpegels eignen sie sich ideal für ruhige Umgebungen wie Büros oder Krankenhäuser.
In Kühlsystemen verbessern EC-Motoren die Leistung, indem sie den Energieverbrauch und die Wärmeentwicklung reduzieren. Sie treiben Ventilatoren in Kühleinheiten, Kühlern und Klimaanlagen an und sorgen so für einen gleichmäßigen Luftstrom und verbrauchen gleichzeitig weniger Strom. Da EC-Motoren weniger Wärme erzeugen, reduzieren sie die Kühllast der Systeme und verbessern so die Gesamteffizienz. Ihre Fähigkeit, mit variablen Geschwindigkeiten zu arbeiten, ermöglicht es Kühlsystemen außerdem, sich an veränderte Bedingungen anzupassen, was den Komfort optimiert und die Betriebskosten senkt.
Klimageräte (AHUs) profitieren stark von EC-Motoren. Mit diesen Motoren können Klimageräte eine präzise Luftstromsteuerung liefern und so die Temperatur- und Feuchtigkeitsregulierung verbessern. Der kontinuierliche Betrieb bei Teilgeschwindigkeiten sorgt für eine gleichmäßige Luftverteilung und verbessert so den Komfort der Bewohner und die Raumluftqualität. Die Langlebigkeit und der geringe Wartungsaufwand von EC-Motoren reduzieren Ausfallzeiten und Wartungskosten in RLT-Geräten, die oft über längere Zeiträume laufen. Ihre integrierte Elektronik ermöglicht eine einfache Integration in Gebäudemanagementsysteme zur zentralen Steuerung und Überwachung.
Priorisieren Sie bei der Auswahl von EC-Motoren für Lüftungs-, Kühl- oder Klimageräte Modelle, die eine nahtlose Integration mit HLK-Sensoren und -Steuerungen unterstützen, um Energieeinsparungen und Systemreaktionsfähigkeit zu maximieren.
Die Auswahl des richtigen EC-Motors hängt von mehreren Schlüsselfaktoren ab, um optimale Leistung und Kosteneffizienz zu gewährleisten:
● Anwendungsanforderungen: Verstehen Sie die spezifischen Anforderungen Ihres Systems, z. B. Luftstrom, Druck und Geschwindigkeitsbereich. Verschiedene Anwendungen wie Lüftungs-, Kühl- oder Klimageräte erfordern möglicherweise Motoren mit bestimmten Drehmoment- oder Drehzahleigenschaften.
● Größe und Montage: Berücksichtigen Sie den verfügbaren Platz und die Montageart. Außenrotorkonstruktionen bieten Kompaktheit und direkte Lüfterbefestigung, was Platz spart und die Installation vereinfacht.
● Steuerungskompatibilität: Stellen Sie sicher, dass der Motor Ihre bevorzugten Steuersignale unterstützt, egal ob 0–10 V analog, PWM oder digitale Protokolle wie Modbus RTU. Für eine nahtlose Integration ist die Kompatibilität mit vorhandenen HVAC-Sensoren und -Controllern von entscheidender Bedeutung.
● Effizienzwerte: Suchen Sie nach Motoren mit hohem Wirkungsgrad, insbesondere bei Teillast. Wirkungsgrade über 90 % sind bei EC-Motoren üblich, einige Modelle schneiden jedoch bei niedrigen Drehzahlen besser ab, was die Energiekosten erheblich senken kann.
● Geräuschpegel: Je nach Umgebung können Motorgeräusche ein Problem darstellen. EC-Motoren arbeiten im Allgemeinen geräuscharm. Überprüfen Sie jedoch die Geräuschspezifikationen, wenn der Motor in geräuschempfindlichen Bereichen eingesetzt wird.
● Umgebungsbedingungen: Überprüfen Sie die IP-Schutzart des Motors und seine Eignung für Temperatur, Feuchtigkeit oder Staubeinwirkung. Motoren, die für raue Umgebungen ausgelegt sind, verfügen möglicherweise über zusätzliche Dichtungs- oder Schutzfunktionen.
Obwohl EC-Motoren tendenziell höhere Anschaffungskosten haben als herkömmliche AC-Motoren, rechtfertigen ihre Vorteile oft die Investition:
● Energieeinsparungen: EC-Motoren können den Energieverbrauch bei Teilgeschwindigkeiten im Vergleich zu AC-Motoren um bis zu 70 % senken. Dies führt zu niedrigeren Stromrechnungen über die gesamte Lebensdauer des Motors.
● Reduzierter Wartungsaufwand: Durch das bürstenlose Design entfallen Verschleißteile wie Bürsten und Kommutatoren, wodurch Wartungskosten und Ausfallzeiten gesenkt werden.
● Längere Lebensdauer: Niedrigere Betriebstemperaturen und geringere mechanische Belastung verlängern die Lebensdauer des Motors und verzögern die Austauschkosten.
● Rabatte und Anreize: Viele Versorgungsunternehmen bieten Rabatte für energieeffiziente Geräte an, wodurch sich die Amortisationszeit verkürzt.
Es ist wichtig, die Gesamtbetriebskosten zu berechnen, einschließlich Kaufpreis, Energieverbrauch, Wartung und Ausfallzeit. Die Beratung durch einen Energiespezialisten oder der Einsatz von Softwaretools kann dabei helfen, Einsparungen und Amortisationszeit abzuschätzen.
Die EC-Motorentechnologie entwickelt sich ständig weiter und verspricht noch größere Vorteile:
● Verbesserte Elektronik: Fortschritte in der integrierten Elektronik ermöglichen eine intelligentere Steuerung, bessere Diagnose und eine verbesserte Kommunikation mit Gebäudemanagementsystemen.
● Materialien mit höherer Effizienz: Der Einsatz neuer magnetischer Materialien und verbesserter Wickeltechniken werden die Effizienz steigern, insbesondere bei niedrigen Geschwindigkeiten.
● Kompakte und leichte Designs: Kontinuierliche Designverbesserungen werden die Größe und das Gewicht des Motors reduzieren, die Installation vereinfachen und die Anwendungsmöglichkeiten erweitern.
● IoT-Integration: EC-Motoren werden zunehmend über Konnektivitätsoptionen für Fernüberwachung, vorausschauende Wartung und adaptive Steuerung verfügen, wodurch die Systemzuverlässigkeit und das Energiemanagement verbessert werden.
● Breitere Spannungskompatibilität: Zukünftige Motoren unterstützen möglicherweise ein breiteres Spektrum an Spannungen und Stromversorgungen, wodurch sie für globale Märkte und verschiedene Anwendungen geeignet sind.
Sich über diese Trends auf dem Laufenden zu halten, hilft Unternehmen bei der Planung von Upgrades und Investitionen, die den langfristigen Wert maximieren.
Priorisieren Sie bei der Auswahl eines EC-Motors Modelle, die bei Ihren Betriebsgeschwindigkeiten einen hohen Wirkungsgrad und eine nahtlose Integration in Ihre vorhandenen Steuerungssysteme bieten, um Energieeinsparungen zu maximieren und die Installation zu vereinfachen.
EC-Motoren bieten erhebliche Vorteile, darunter Energieeffizienz, einfache Steuerung und geringere Wartung. Aufgrund ihrer präzisen Geschwindigkeitsregelung und kompakten Bauweise zeichnen sie sich in Anwendungen wie Belüftung und Kühlung aus. Führender Hersteller von EC-Lüftern und Radialventilatoren – Dowell bietet EC-Motoren, die die Systemleistung und Energieeinsparungen verbessern und sie für verschiedene Branchen wertvoll machen. Mit fortschreitender Technologie versprechen EC-Motoren noch größere Vorteile und sichern ihre anhaltende Relevanz für energieeffiziente Lösungen.
A: Ein EC-Motor oder elektronisch kommutierter Motor ist ein bürstenloser Gleichstrommotor mit integrierter Elektronik, der Wechselstrom in Gleichstrom umwandelt und so einen hohen Wirkungsgrad und eine präzise Drehzahlregelung bietet.
A: EC-Motoren sind effizienter als AC-Motoren und bieten eine präzise Drehzahlregelung ohne sperrige Frequenzumrichter, was sie ideal für energiesparende Anwendungen macht.
A: EC-Motoren sind aufgrund ihres bürstenlosen Designs und der integrierten Elektronik effizienter, was die Energieverschwendung minimiert und auch bei Teilgeschwindigkeiten einen hohen Wirkungsgrad aufrechterhält.
A: Die Geschwindigkeit des EC-Motors kann mit analogen Signalen (0–10 V) oder digitaler Kommunikation (Modbus RTU) gesteuert werden, was eine reibungslose und effiziente Geschwindigkeitsanpassung ermöglicht.
A: EC-Motoren in Lüftungssystemen sorgen für Energieeffizienz, präzise Luftstromsteuerung und reduzierten Lärm, wodurch der Komfort erhöht und die Betriebskosten gesenkt werden.
