Sprísnenie predpisov o energetickej účinnosti, ako sú napríklad prísne smernice ErP v Európe, výrazne ovplyvňuje moderné zariadenia na celom svete. Rastúce náklady na energiu teraz nútia manažérov zariadení zásadne prehodnotiť svoj prístup k priemyselnému vetraniu. V súčasnosti pozorujeme masívny prechod od tradičných systémov s pevnou rýchlosťou k inteligentnému riadeniu prúdenia vzduchu s premenlivou rýchlosťou. Tento technologický posun sľubuje podstatné zníženie spotreby energie. Vyžaduje si to však aj starostlivý proces hodnotenia založený na dôkazoch. Tento článok slúži ako komplexný technický a obchodný sprievodca. Pomáha prevádzkovateľom zariadení určiť, či sú vyššie počiatočné kapitálové výdavky novších technológií skutočne opodstatnené pre ich špecifické prevádzkové scenáre. Pochopením základných mechanických rozdielov a metrík výkonu môžete robiť vysoko informované rozhodnutia o aktualizácii. Dôkladne preskúmame, ako rôzne konštrukcie ventilátorov ovplyvňujú vaše finančné výsledky a celkovú spoľahlivosť systému. Dozviete sa hlavné rozdiely týkajúce sa energetickej účinnosti, architektúry riadenia a akustických profilov. V konečnom dôsledku vám tento podrobný sprievodca pomôže efektívne optimalizovať dlhodobú stratégiu vetrania.
Medzera účinnosti: Ventilátory EC (elektronicky komutované) spotrebujú až o 30 % menej energie ako ventilátory AC (striedavý prúd), najmä pri čiastočnom zaťažení.
Riadenie a integrácia: EC ventilátory majú zabudovanú reguláciu otáčok (0-10V/PWM), čo eliminuje potrebu externých pohonov s premenlivou frekvenciou (VFD), ktoré vyžadujú AC systémy.
Časová os návratnosti investícií: Zatiaľ čo ventilátory EC majú vyššie počiatočné náklady, priemyselné aplikácie s nepretržitou prevádzkou zvyčajne dosahujú návratnosť investícií do 12 až 24 mesiacov.
Rozhodovacie pravidlo: AC zostáva životaschopné pre jednoduché, binárne (zapnuté/vypnuté) aplikácie v štandardných prostrediach; EC je štandardom pre presné, nepretržité operácie, ako sú dátové centrá, čisté priestory a automatizované poľnohospodárstvo.
Predtým, ako sa ponoríte do komerčného hodnotenia, musíte hlboko pochopiť mechanické rozdiely medzi týmito systémami. Fyzická realita diktuje aerodynamický výkon aj spotrebu energie v priebehu času. Presné poznanie toho, ako tieto motory fungujú, poskytuje kritický kontext pre ich finančný a prevádzkový vplyv. Stavební inžinieri často prehliadajú tieto základné mechanizmy, keď sa zameriavajú výlučne na kúpnu cenu.
AC ventilátory fungujú pomocou štandardných indukčných motorov. Pripájajú sa priamo k elektrickej sieti so striedavým prúdom, ktorá sa nachádza vo väčšine komerčných budov. Ich rýchlosť otáčania závisí výlučne od frekvencie napájacieho napätia poskytovanej sieťou. Ak chcete upraviť ich rýchlosť tak, aby zodpovedala meniacim sa požiadavkám na prúdenie vzduchu, musíte nainštalovať externý pohon s premenlivou frekvenciou (VFD). Toto pridanie výrazne zvyšuje elektrickú zložitosť. AC motory tiež zaznamenávajú výrazne vyššie mechanické a elektrické straty. Proces elektromagnetickej indukcie vo svojej podstate vytvára počas prevádzky prebytočné teplo. Toto plytvanie teplom znižuje celkovú účinnosť systému a spôsobuje zbytočné tepelné namáhanie blízkych mechanických komponentov. V priebehu rokov nepretržitej prevádzky toto tepelné namáhanie urýchľuje opotrebovanie ložísk a zvyšuje nároky na údržbu.

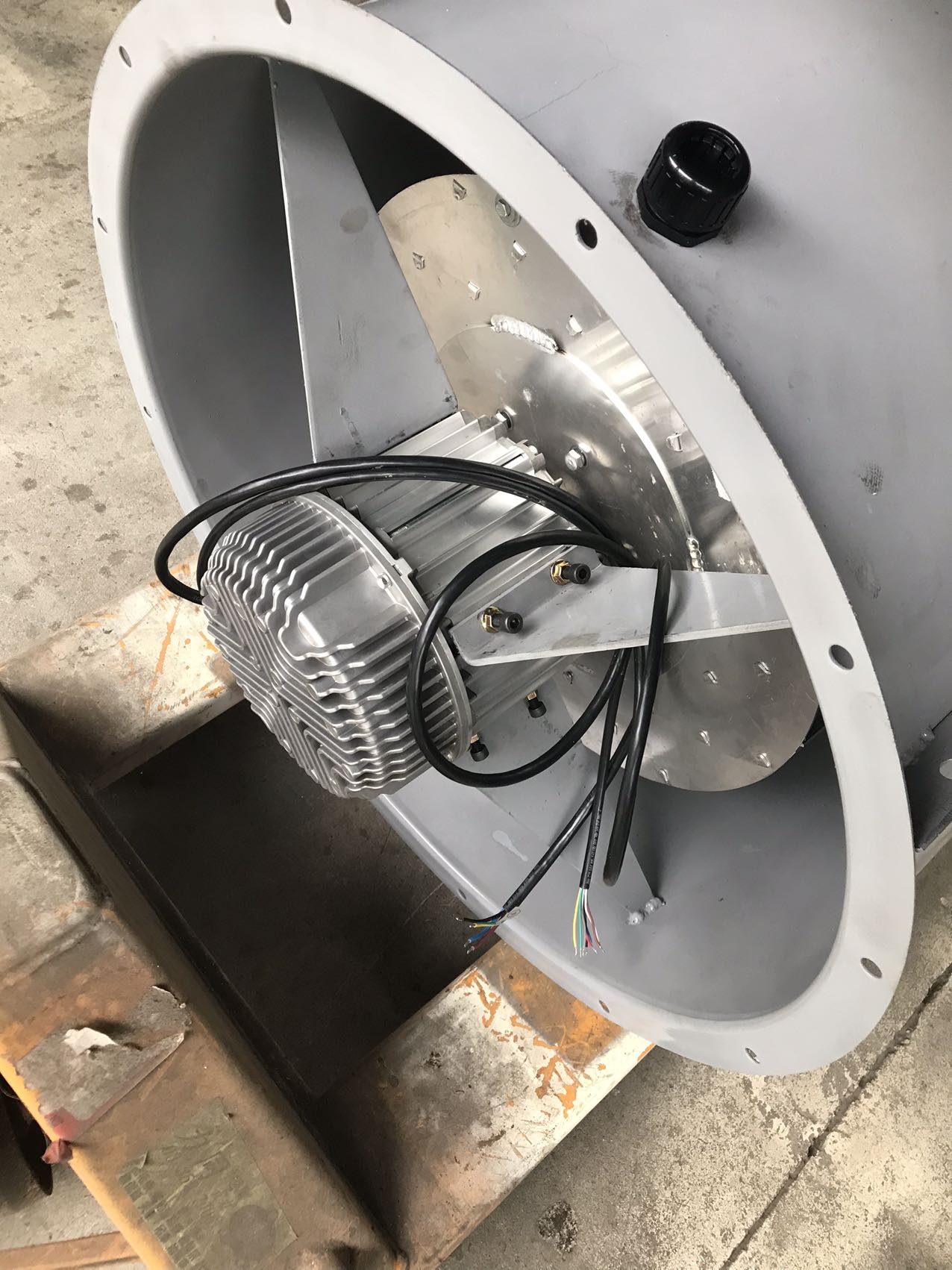

EC ventilátory využívajú vysoko pokročilé bezkomutátorové jednosmerné motory. Výrobcovia ich vyrábajú s integrovanými obvodmi na konverziu striedavého prúdu na jednosmerný prúd, ktoré sa nachádzajú priamo v samotnej jednotke. Zapojíte ich do štandardnej siete so striedavým prúdom, ale interne fungujú na vysoko účinný jednosmerný prúd. Sú vybavené sofistikovanými vstavanými mikroprocesormi. Tieto mikroprocesory zaisťujú presnú elektronickú komutáciu a plynulé riadenie rýchlosti za každých okolností. Tento inovatívny dizajn úplne eliminuje straty sklzu, ktoré sú typické pre štandardné indukčné motory. V dôsledku toho si EC ventilátory udržiavajú výrazne nižšie prevádzkové teploty aj počas špičkového zaťaženia. Chladnejšia prevádzka priamo predlžuje životnosť vnútorných ložísk a citlivej elektroniky. Táto samostatná technológia motora predstavuje veľký skok vpred v modernej dynamike tekutín a elektrotechnike.
Pri hodnotení an EC ventilátor vs AC ventilátor , musíte sa pozerať ďaleko za rámec základných metrík prietoku vzduchu, ako je CFM (kubické stopy za minútu). Niekoľko kritických rozmerov určuje, ktorá technológia najlepšie vyhovuje vášmu zariadeniu.
Špičkové úrovne účinnosti zvýrazňujú prvý veľký výkonnostný rozdiel. EC ventilátor vo všeobecnosti dosahuje špičkovú elektrickú účinnosť okolo 80 % až 90 %. Ekvivalentné nastavenie AC zvyčajne vrcholí niekde okolo 60 % až 70 %. Priemyselné ventilačné ventilátory však len zriedka pracujú nepretržite na plný výkon. Väčšinu svojho funkčného životného cyklu strávia pri čiastočnom zaťažení, aby zodpovedali meniacim sa environmentálnym požiadavkám. Skutočná delta účinnosti medzi týmito dvoma technológiami sa výrazne rozširuje pri prevádzke pod 100 % rýchlosti. Pri polovičnej rýchlosti si EC motor prekvapivo zachováva väčšinu svojej základnej účinnosti. Naopak, striedavý motor zažíva prudký a nákladný pokles účinnosti, keď je spomalený VFD. Tento rozdiel vo výkone pri čiastočnom zaťažení predstavuje tisíce dolárov zbytočnej elektriny pre veľké zariadenia.
Architektúra riadenia často určuje zložitosť inštalácie a dlhodobú spoľahlivosť.
Obmedzenia striedavého prúdu: Modulácia striedavého motora vyžaduje externé VFD. Tieto objemné disky pridávajú značnú fyzickú stopu vašim mechanickým priestorom. Výrazne komplikujú schémy zapojenia systému. Tiež vnášajú do elektrickej siete vášho zariadenia potenciálny elektrický šum a harmonické skreslenie.
Výhody EC: Ventilátory EC ponúkajú bezproblémovú integráciu systému riadenia budovy (BMS). Môžete ich ovládať jednoducho a presne pomocou protokolov Modbus, analógových signálov 0-10V alebo PWM (Pulse Width Modulation). Nevyžadujú absolútne žiadny sekundárny hardvér na dosiahnutie presnej modulácie prúdenia vzduchu v reálnom čase.
Hladiny hluku sú veľmi dôležité v mnohých priemyselných a komerčných prostrediach. Spárovanie striedavého motora s VFD často vytvára zreteľné, dráždivé 'vrčanie motora'. Tento nepríjemný magnetický hluk sa ľahko šíri pevným kovovým potrubím a narúša pracovné priestory. EC ventilátory úplne eliminujú tento špecifický akustický problém. Bežia pozoruhodne hladko a ticho, dokonca aj pri veľmi nízkych otáčkach. Jednotky EC navyše ponúkajú priestorovo veľmi úsporný fyzický dizajn. Výrobcovia dômyselne umiestňujú motor aj riadiacu elektroniku priamo do náboja obežného kolesa ventilátora. Tento vysoko kompaktný pôdorys uvoľňuje cenný fyzický priestor vo vnútri tesných vzduchotechnických jednotiek.
Vyhodnotenie skutočného finančného vplyvu si vyžaduje dôkladné preskúmanie výdavkov celého životného cyklu. Správne porovnanie fanúšikov ES odhaľuje veľmi zreteľné rozdiely v modeloch výdavkov počas desaťročného prevádzkového časového plánu.
Facility manažéri musia najprv uznať prémiové počiatočné náklady jednotiek ES. Nákup EC ventilátora si zvyčajne vyžaduje o 20 % až 40 % vyššie kapitálové výdavky ako nákup ekvivalentného AC nastavenia. Táto počiatočná cenovka môže ľahko odradiť kupujúcich, ktorí dbajú na rozpočet a zameriavajú sa len na okamžité obstarávacie náklady. V štandardných rozpočtoch výstavby táto prémia často čelí prísnej kontrole zo strany finančných kontrolórov.
Skutočná finančná výhoda sa rýchlo prejaví v dlhodobých úsporách prevádzkových nákladov. Ak chcete vidieť úplný obraz, musíte vypočítať zníženie spotreby energie počas celého 5 až 10-ročného životného cyklu. EC ventilátory spotrebúvajú výrazne menej elektriny počas každodennej prevádzky. Okrem toho emitujú oveľa menej okolitého tepla do pohybujúceho sa prúdu vzduchu. To priamo znižuje záťaž sekundárneho chladenia na váš širší systém HVAC. Nižšie chladiace zaťaženie znamená, že vaše chladiče a kompresory pracujú menej, čím sa znásobujú vaše mesačné úspory energie.
Požiadavky na rutinnú údržbu sa medzi týmito dvoma technológiami výrazne líšia. EC ventilátorom úplne chýbajú fyzické uhlíkové kefky, čo okamžite eliminuje veľmi bežný bod mechanického opotrebovania. Bežia podstatne chladnejšie, takže vnútorné oceľové ložiská časom podliehajú oveľa menšej tepelnej degradácii. To prirodzene predlžuje celkovú životnosť ložísk a minimalizuje neočakávané prestoje systému. Menej porúch sa priamo premieta do nižších ročných rozpočtov na údržbu a menšieho počtu núdzových opráv.
Výpočet presnej návratnosti investícií do značnej miery závisí od vášho konkrétneho profilu používania. Na odhad môžete použiť jednoduchú základnú heuristiku. Vynásobte celkovú úsporu energie (v kW) priemernými dennými prevádzkovými hodinami. Potom vynásobte výsledné číslo vašimi miestnymi nákladmi na kWh elektrickej energie. Zariadenia, v ktorých sú prevádzkované aplikácie s vysokým dopytom a nepretržitou prevádzkou, zvyčajne úplne vrátia prémiové CapEx v priebehu 12 až 24 mesiacov. Po tejto krátkej dobe návratnosti sa priebežné úspory energie stávajú čistým prevádzkovým ziskom.
Tabuľka porovnania účinnosti
Prevádzková rýchlosť |
EC účinnosť ventilátora |
Účinnosť ventilátora striedavého prúdu (s VFD) |
|---|---|---|
100% zaťaženie |
85 % |
70 % |
75% zaťaženie |
82 % |
55 % |
50% zaťaženie |
78 % |
40 % |
25% zaťaženie |
70 % |
25 % |
Výmena zastaraných ventilačných systémov zahŕňa špecifické technické problémy. Predtým, ako pristúpite k rozsiahlej modernizácii zariadenia, musíte proaktívne posúdiť potenciálne riziká retrofitu.
Nasadenie veľkých polí EC ventilátorov môže niekedy ovplyvniť vašu miestnu elektrickú sieť. Interný proces konverzie striedavého prúdu na jednosmerný príležitostne vnáša do elektrických vedení celkové harmonické skreslenie (THD). Vysoká THD môže namáhať transformátory zariadenia a rušiť citlivé blízke elektronické zariadenia. Našťastie toto elektrické riziko môžete ľahko zmierniť. Inštalácia aktívnych harmonických filtrov alebo špecializovaných sieťových tlmiviek na rozvodnom paneli tento problém úplne vyrieši.
Modernizácia existujúcich vzduchotechnických jednotiek (AHU) si vyžaduje starostlivé a podrobné inžinierstvo. Výmena starých AC ventilátorov za moderné varianty EC je zriedka jednoduchým, okamžitým procesom. Musíte starostlivo zvážiť rôzne fyzické montážne konzoly a potenciálne zmenené vzory vnútorného prúdenia vzduchu. Nové modulárne jednotky tiež vyžadujú aktualizovanú riadiacu kabeláž na správne pripojenie k centrálnemu BMS. Spolupráca so skúsenými inštalačnými dodávateľmi zaisťuje, že tieto mechanické prechody prebehnú hladko bez toho, aby spôsobili predĺžené prestoje zariadenia.
EC elektronika zostáva v bežných priemyselných podmienkach vysoko odolná. Extrémne environmentálne faktory však predstavujú legitímne prevádzkové riziko. Ak vaše zariadenie zažije extrémne vysoké teploty okolia, zabudovaná silikónová elektronika môže predčasne zlyhať. Vysoko korozívne chemické prostredie tiež priamo ohrozuje jemné dosky s integrovanými obvodmi. V týchto vysoko špecifických okrajových prípadoch zostáva tradičný, odolný AC motor spárovaný s externe umiestneným VFD v miestnosti s riadenou klimatizáciou bezpečnejšou inžinierskou voľbou.
Výber správneho zariadenia závisí výlučne od vašich prevádzkových priorít a environmentálnych obmedzení. Prečítajte si tieto strategické pokyny a dokončite svoje technické rozhodnutie.
Projekty s obmedzeným rozpočtom vyžadujúce len prerušovanú, neprerušovanú prevádzku. Núdzové výfukové systémy, pretlakovanie schodiska a základné vetranie skladu spadajú presne do tejto kategórie.
Náročné priemyselné prostredia, kde citlivá elektronika vnútri krytu motora čelí vysokému riziku zlyhania v dôsledku extrémneho tepla alebo vzduchom prenášaných korozívnych chemikálií.
Systémy, ktoré potrebujú iba fixnú rýchlosť, základné funkcie zapnutia/vypnutia bez akejkoľvek požiadavky na pokročilú moduláciu prúdenia vzduchu.
Dátové centrá a serverové miestnosti vyžadujú vysoko presné chladenie s okamžitou odozvou na ochranu kritickej IT infraštruktúry.
Projekty modernizácie HVAC, ktoré sa aktívne zameriavajú na splnenie prísnych cieľov ESG (Environmental, Social, and Governance) alebo prísnych miestnych energetických mandátov.
Poľnohospodárske alebo farmaceutické aplikácie s vysokým zaťažením, kde dlhodobé úspory energie rýchlo kompenzujú počiatočné obstarávacie náklady.
Voľba medzi an EC ventilátor verzus AC ventilátor v konečnom dôsledku vedie k dlhodobým úsporám životného cyklu oproti prísnym počiatočným rozpočtovým obmedzeniam. Musíte starostlivo zvážiť okamžité kapitálové náklady a roky garantovanej prevádzkovej efektívnosti. Osoby s rozhodovacou právomocou by mali vo veľkej miere uprednostňovať technológiu ES pre variabilné zaťaženie a nepretržitú prevádzku. Zložené úspory energie do veľkej miery odôvodňujú počiatočnú finančnú investíciu. Naopak, mali by ste strategicky odsunúť technológiu striedavého prúdu do statických, málo zaťažovaných alebo vysoko volatilných prostredí, kde pokročilé ovládacie prvky neprinášajú žiadny skutočný úžitok. Ak chcete efektívne napredovať, dôrazne odporúčame vykonať komplexný energetický audit vášho súčasného ventilačného systému. Poraďte sa priamo so skúseným technikom HVAC, aby ste presne zmapovali potenciálne zvýšenie efektívnosti. Nakoniec si vyžiadajte prispôsobený finančný výpočet založený na vašich špecifických denných požiadavkách na prúdenie vzduchu, aby ste potvrdili plánovanú časovú líniu návratnosti.
Odpoveď: Áno, výmena komponentov môže byť drahšia kvôli integrovanej elektronike. Celková miera zlyhania však zostáva výrazne nižšia. Chladnejšia prevádzka a nedostatok uhlíkových kefiek znamenajú, že menej mechanických opotrebovaných dielov sa časom degraduje. Celkovo pravdepodobne budete čeliť menšiemu počtu prípadov opráv.
Odpoveď: Áno, môžete upgradovať prostredníctvom vyhradených súprav na dodatočné vybavenie 'plug-and-play'. Mechanická inštalácia je jednoduchá. Budete však musieť vykonať menšie zapojenie a aktualizácie riadiaceho systému. Pripojenie novej jednotky priamo k vášmu systému riadenia budovy maximalizuje výhody energetickej účinnosti.
Odpoveď: Nie, nepotrebujete externý disk. Charakteristickým znakom EC ventilátora je jeho vstavaný obvod riadenia s premenlivou rýchlosťou. Tento integrovaný mikroprocesor dokonale zvláda presnú komutáciu, vďaka čomu sú objemné externé VFD úplne zastarané.
Odpoveď: Áno, ľahko prekračujú minimálne globálne normy účinnosti vrátane prísnej smernice ErP. Mnoho tradičných striedavých motorov sa snaží vyhovieť týmto sprísňujúcim sa predpisom bez toho, aby prešli významnými úpravami. Jednotky EC efektívne ochránia vaše zariadenie pred budúcimi environmentálnymi nariadeniami.
