هل تقارن التفاح بالبرتقال أثناء ترقيات أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)؟ العديد من المحترفين يضعون التصاميم الميكانيكية في مواجهة تقنيات المحركات. وهذا يخلق ارتباكًا واسع النطاق في جميع أنحاء الصناعة الهندسية. يجب عليك معالجة خطأ الفئة هذا مباشرةً. يصف أحد المصطلحات ميكانيكا تدفق الهواء الفيزيائي. والآخر يحدد تكنولوجيا المحركات الكهربائية. غالبًا ما يبحث مديرو ومهندسو المنشآت عن مقارنة بين مروحة الطرد المركزي ومروحة EC . إنهم يريدون عادةً الاختيار بين وحدات محرك التيار المتردد التقليدية والنماذج الحديثة للبنيات الجديدة. سوف نقوم بتوضيح عدم تطابق المصطلحات المحبط هذا. ستقوم بتقييم اختلافات محددة في الأداء بين الإعدادات القديمة والإلكترونيات المتكاملة. وفي نهاية المطاف، يوفر هذا الدليل الشامل إطارًا تشغيليًا صارمًا. يمثل نظام التدفئة والتهوية وتكييف الهواء (HVAC) الخاص بك استثمارًا رأسماليًا ضخمًا. يؤدي الاختيار الخاطئ إلى إهدار الطاقة وارتفاع فواتير الصيانة. تحليلنا يتخطى ضجيج التسويق. سوف تفهم بالضبط ما تفعله هذه المكونات. سنساعدك على اتخاذ قرارات شراء موثوقة ومبنية على البيانات لمنشأتك.
عدم تطابق المصطلحات: يشير مصطلح 'الطرد المركزي' إلى تصميم المكره (كيفية تحريك الهواء)، بينما يشير 'EC' إلى نوع المحرك. ليس عليك الاختيار بينهما؛ تجمع بين مروحة الطرد المركزي EC التقنيتين.
المقارنة الحقيقية: عادة ما يكون القرار الهندسي الفعلي بين مروحة طرد مركزي تقليدية تعمل بالتيار المتردد (غالبًا ما تكون مدفوعة بالحزام أو تتطلب محرك VFD خارجي) ومروحة طرد مركزي EC ذات محرك مباشر.
الكفاءة مقابل تكلفة رأس المال: توفر مراوح EC كفاءة أعلى في استخدام الطاقة بنسبة 30%+ وتحكم أصلي في السرعة المتغيرة، ولكنها تتطلب نفقات رأسمالية أولية أعلى (CapEx) مقارنة بنماذج مكيفات الهواء القياسية.
حقائق الصيانة: تعمل مراوح EC على التخلص من الأحزمة والبكرات ومحركات التردد الخارجية المتغيرة (VFDs)، مما يقلل من نقاط الفشل الميكانيكي ولكن يقدم إلكترونيات متكاملة تتطلب ظروف تشغيل بيئية محددة.
غالبًا ما يسيء محترفو الصناعة استخدام المصطلحات الأساسية. يجب أن تفهم الفيزياء الأساسية لاتخاذ خيارات مستنيرة. دعونا نحلل هذين المفهومين المتميزين.
يركز هذا المصطلح بالكامل على المبدأ الديناميكي الهوائي. فهو يملي كيفية قيام النظام بتحريك الهواء. يدخل الهواء إلى المروحة بشكل محوري. ثم تقوم المكره الدوارة بإجبارها على الخروج بشكل قطري. يؤدي هذا إلى تغيير اتجاه تدفق الهواء بمقدار تسعين درجة. يستخدم المصنعون دافعات منحنية للأمام أو منحنية للخلف أو الجنيح. يخدم كل تصميم متطلبات ضغط ثابتة محددة. والأهم من ذلك، أن مروحة الطرد المركزي هي مجرد غلاف ميكانيكي. إنها تحتاج إلى مصدر طاقة لتدور. يمكنك تشغيله باستخدام محركات AC أو DC أو EC. يظل التصميم الميكانيكي مستقلاً عن المصدر الكهربائي.
يصف هذا المصطلح مبدأ الكهروميكانيكية. يعنيEC commutated إلكترونيا. إنه يمثل تكنولوجيا المحركات المتقدمة. محرك EC هو في الأساس محرك DC بدون فرش. ومع ذلك، فهو يشمل الإلكترونيات الموجودة على متن الطائرة. تقوم هذه الإلكترونيات بتحويل طاقة التيار المتردد إلى طاقة التيار المستمر داخليًا. كما أنها توفر التحكم المتكامل في السرعة. هذا يلغي العاكسات الخارجية. يقوم المحرك بمراقبة المعلمات الخاصة به بشكل مستمر. إنه يحسن المجالات المغناطيسية لتحقيق أقصى قدر من الكفاءة. تعني مروحة EC ببساطة مروحة تعمل بواسطة هذا المحرك المحدد.

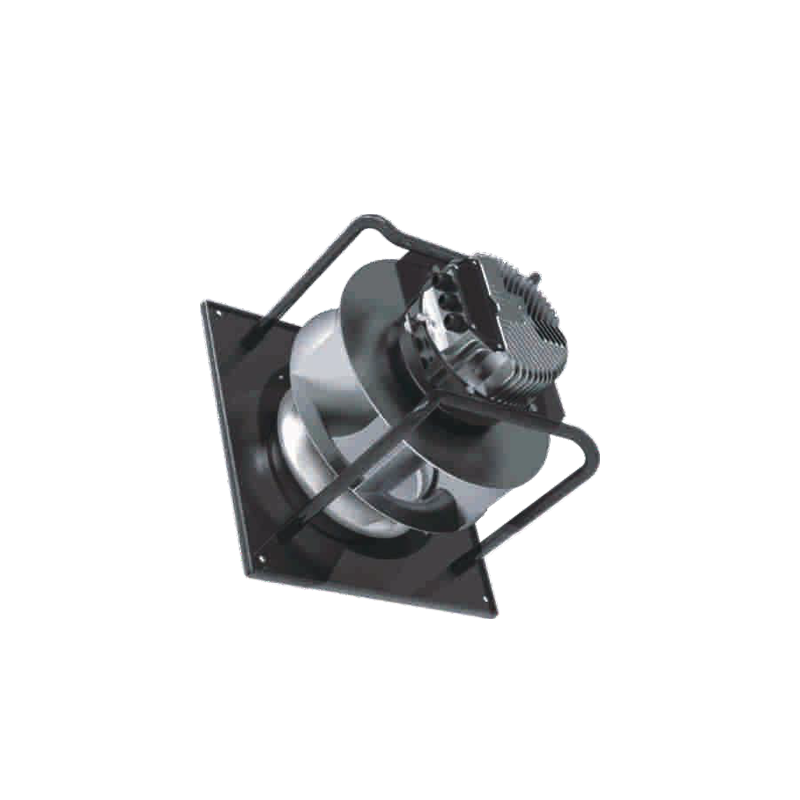

أنت لا تختار بين الديناميكا الهوائية والإلكترونيات. يمكنك الجمع بينهما. معيار الصناعة الحديث هو مروحة الطرد المركزي EC . فهو يدمج القدرات الديناميكية الهوائية عالية الضغط مع كفاءة المحرك الذكية. ويعتمد عليها مشغلو المرافق في التدفئة والتهوية وتكييف الهواء والتبريد الصناعي. إنها توفر تدفق هواء فائقًا مع تقليل استهلاك الطاقة. ويهيمن هذا المزيج على المواصفات الهندسية الحديثة.
عند تقييم ترقية النظام، يجب عليك النظر إلى ما هو أبعد من التسميات الأساسية. يتضمن النقاش الحقيقي تكوينات التيار المتردد القديمة مقابل حلول EC الحديثة. يجب علينا تحليل ثلاثة معايير أداء محددة.
تهدر محركات التيار المتردد التقليدية قدرًا كبيرًا من الطاقة. إنهم يعانون من انخفاض حاد في الكفاءة عند الأحمال الجزئية. إذا قمت بتشغيل محرك تيار متردد بنصف السرعة، فإن كفاءته تنخفض. يستهلك طاقة أكثر من اللازم للحفاظ على الدوران. وعلى العكس من ذلك، تحافظ محركات EC على منحنى مسطح وعالي الكفاءة. إنها تؤدي أداءً جيدًا بشكل استثنائي عبر جميع نطاقات السرعة.
تعاني الأنظمة القديمة أيضًا من فقدان الطاقة المادية. يستنزف احتكاك الحزام الطاقة قبل أن يصل إلى المكره. يؤدي فقدان محرك الأقراص الخارجي إلى تقليل كفاءة النظام. يعمل نظام الدفع المباشر على التخلص من هذه الخسائر الطفيلية تمامًا. تقوم بنقل الطاقة مباشرة من المحرك إلى الشفرات.
سعة السرعة | كفاءة محرك التيار المتردد القياسية | كفاءة محرك EC |
|---|---|---|
تحميل 100% | 85% | 92% |
75% تحميل | 72% | 90% |
تحميل 50% | 55% | 88% |
25% تحميل | 35% | 82% |
تؤدي إضافة محرك التردد المتغير (VFD) إلى مروحة التيار المتردد إلى حدوث صداع. يتوسع التعقيد بسرعة في البيئات التجارية. يجب عليك توجيه الأسلاك المحمية المتخصصة. يجب عليك تخصيص مساحة فعلية لخزائن محركات الأقراص. تقدم VFDs أيضًا تشويهًا توافقيًا مرة أخرى إلى شبكتك الكهربائية. وهذا يتطلب معدات تصفية باهظة الثمن.
تحل إلكترونيات EC هذه المشكلة بشكل جميل. إنها تتميز بالتحكم الأصلي في 0-10V أو PWM خارج الصندوق. أنها توفر التكامل السلس مع Modbus أو BACnet. يتصل نظام إدارة المبنى (BMS) الخاص بك مباشرةً بالمحرك. يمكنك الوصول الفوري إلى بيانات RPM، واستخدام الطاقة، وإنذارات الخطأ. يعمل هذا الاتصال الأصلي على تبسيط أتمتة البناء.
التلوث الضوضائي يصيب منشآت التدفئة والتهوية وتكييف الهواء القديمة. تنتج محركات التيار المتردد التقليدية همهمة مغناطيسية مميزة. ويتفاقم هذا الهمهمة عندما تقوم بتشغيلها على VFDs خارجية بسرعات منخفضة. يتردد صداه من خلال مجاري الهواء في الأماكن المحتلة.
التخفيف الحديث يزيل هذا الضجيج المغناطيسي المزعج. تقوم الأجهزة الإلكترونية الموجودة على متن الطائرة بنبض المغناطيسات الكهربائية بسلاسة. يقوم المصنعون أيضًا بمطابقة المحرك بدقة مع المكره. تعمل هذه المطابقة الديناميكية الهوائية المحسنة على تقليل الاضطراب. والنتيجة هي ملف تشغيل هادئ للغاية. إنه يفيد بشكل كبير المكاتب التجارية والمستشفيات.
يبدو توفير الطاقة رائعًا على الورق. ومع ذلك، يجب على المشغلين مواجهة تحديات التنفيذ في العالم الحقيقي. تؤدي ترقية المعدات إلى إدخال متغيرات تتجاوز فاتورة الطاقة الشهرية. دعونا نستكشف الحقائق التشغيلية.
يجب علينا أن نعترف بواقع الشراء الأولي. تكلف الإلكترونيات المتكاملة أكثر من الأجزاء الميكانيكية الأساسية. كثيرًا ما تتجاوز النفقات الرأسمالية للترقيات الحديثة عمليات الاستبدال القديمة بنسبة عشرين إلى أربعين بالمائة. ومع ذلك، فإن توقعات عائد الاستثمار القياسية تفضل الترقية بشكل كبير.
ترى معظم المرافق فترة استرداد تتراوح من سنة إلى ثلاث سنوات. يعتمد الجدول الزمني المحدد الخاص بك على دورة العمل الخاصة بك. تستعيد المنشآت التي تقوم بتشغيل المراوح تكاليفها بشكل مستمر وبسرعة. كما تعمل معدلات الطاقة المحلية أيضًا على تسريع فترة الاسترداد. ارتفاع أسعار الكهرباء يبرر الاستثمار الأولي الأكبر على الفور.
تتطلب الإعدادات الميكانيكية القديمة تدخلًا بشريًا مستمرًا. تمتد الأحزمة مع مرور الوقت. تتطلب المحامل جداول تشحيم منتظمة. يجب على الفنيين محاذاة البكرات بدقة لمنع التآكل غير المتساوي. هذه المهام تستنزف موارد العمل لديك.
تعمل حلول الدفع المباشر على التخلص من نقاط الأعطال الميكانيكية هذه تمامًا. لن تستبدل الحزام المشدود مرة أخرى أبدًا. لا تقم مطلقًا بتشحيم محمل مختوم. مجمع توفير العمالة سنويا. يمكن لفرق المنشأة إعادة توجيه تركيزها نحو المهام الوقائية في مكان آخر. يزيد وقت التشغيل بشكل كبير.
فئة المكون | إعداد التيار المتردد التقليدي | الحلول الحديثة المتكاملة |
|---|---|---|
آلية القيادة | الأحزمة، البكرات، الأعمدة الخارجية | محرك مباشر (محرك داخل المكره) |
تحكم السرعة | لوحة VFD مثبتة على الحائط | المعالج الدقيق الداخلي |
احتياجات الصيانة | عالي (شد الحزام شهريًا) | منخفض (الفحص البصري الدوري) |
نقاط الفشل | ميكانيكية وكهربائية متعددة | لوحة إلكترونية مركزية |
تملي قيود المساحة العديد من القرارات الهندسية. تحتوي وحدات معالجة الهواء القديمة (AHUs) على معدات ضخمة. تشغل حوامل المحرك الخارجية مساحة أرضية قيمة. تمنع مبيتات القيادة الوصول إلى الصيانة.
توفر صفائف التوصيل بديلاً مضغوطًا بشكل لا يصدق. إنهم يتخلصون من العلب المعدنية الضخمة تمامًا. يقع المحرك مباشرة داخل محور المكره. هذا التصميم يحرر مساحة مادية كبيرة. وهذا يجعلها مثالية لعمليات التعديل التحديثي المقيدة لوحدة معالجة الهواء. يمكنك تمرير مجموعة جديدة من خلال الأبواب التجارية القياسية. يمكنك تجاوز أعمال الهدم المكلفة.
تتطلب الصناعات المختلفة مقاييس أداء مختلفة. تفشل حلول التبريد العامة في البيئات المتخصصة. دعونا نتفحص كيفية نشر قطاعات محددة لهذه التقنيات.
تولد مزارع الخوادم أحمالًا حرارية هائلة. إنها تتطلب حلول تبريد دقيقة وقابلة للتطوير. يؤدي الفشل هنا إلى فقدان البيانات بشكل فادح. تعتمد المرافق على بروتوكولات التكرار N+1. يقومون بتثبيت عدة مراوح أصغر بدلاً من وحدة عملاقة واحدة.
تتفوق صفائف التوصيل المتكاملة في هذه البيئات. تسمح نمطيتها بالتبديل السريع السريع. كما أنها تتميز بتبديد حرارة منخفض بشكل لا يصدق. المحركات تعمل بشكل بارد. فهي لا تضيف أحمالًا حرارية غير ضرورية إلى الممرات الباردة. تحافظ هذه الدقة على استقرار البنية التحتية للاتصالات.
يعمل تصنيع الرعاية الصحية في ظل الامتثال الصارم للجسيمات. يدمر التلوث المحمول بالهواء دفعات من المنتجات بملايين الدولارات. تشكل الأنظمة القديمة خطرًا شديدًا هنا. عندما تدور الأحزمة المطاطية، فإنها تطرح جزيئات الغبار المجهرية. هذا الغبار الأسود يلوث مجرى الهواء.
تعمل إعدادات محرك الأقراص المباشر على التخلص من مخاطر التلوث هذه تمامًا. أنها لا تحتوي على أحزمة مطاطية. يستخدمون محامل محكمة الغلق تمنع تسرب الشحوم. إنها تضمن بقاء تيار الهواء نظيفًا. تحددها المنشآت الصيدلانية حصريًا للحفاظ على شهادات ISO الخاصة بغرف الأبحاث.
تستمر تفويضات الطاقة العالمية في التشديد. تستهدف الحكومات بقوة انبعاثات المباني التجارية. تواجه المرافق ضغوطًا متزايدة لتحديث بنيتها التحتية.
توجيهات ErP: تفرض اللوائح الأوروبية حدًا أدنى صارمًا لدرجات الكفاءة لجميع معدات التهوية.
معايير ASHRAE: المبادئ التوجيهية الأمريكية تدفع نحو قدرات متغيرة السرعة في الأماكن التجارية.
إنفاذ القانون المحلي: ترفض بلديات المدينة في كثير من الأحيان محركات التيار المتردد الأساسية أثناء مراجعة تراخيص البناء.
تدفع هذه الأطر التنظيمية المرافق بعيدًا عن الأجهزة القديمة. إنهم يجبرون التكيف نحو مستويات كفاءة أعلى.
وعلينا أن نقدم توجيهات متوازنة. الإلكترونيات المتكاملة لا تحل كل المشاكل الهندسية. في بعض الأحيان، تظل التكنولوجيا القديمة هي الخيار الأفضل. يجب عليك تقييم المخاطر البيئية بعناية قبل الشراء.
تحتوي الإلكترونيات الموجودة على متن الطائرة على قيود حرارية صارمة. تفشل المعالجات الدقيقة عند تعرضها للحرارة الشديدة. تدرج معظم المحركات المتكاملة حدًا حراريًا أعلى يتراوح بين 40 درجة مئوية إلى 60 درجة مئوية. ولا يمكنهم البقاء على قيد الحياة بعد هذه العتبة.
فكر في المطابخ التجارية أو الأفران الصناعية. يجب عليك استخراج هواء العادم الساخن بشكل لا يصدق. يتألق هنا الإعداد الميكانيكي التقليدي. قمت بوضع المكره الميكانيكية في تيار الهواء الساخن. تقوم بتركيب محرك التيار المتردد الغبي خارج مجاري الهواء. يتنفس الهواء المحيط البارد. إنها تبقى على قيد الحياة بينما تذوب الإلكترونيات.
تقدم مصانع المعالجة الكيميائية مخاطر فريدة من نوعها. غالبًا ما يحتوي تيار الهواء على غازات شديدة التآكل. الأبخرة الحمضية تدمر لوحات الدوائر بسرعة. حتى الطلاءات المطابقة تفشل في ظل الهجمات الكيميائية المستمرة.
إذا كنت تقوم بمعالجة الأبخرة المسببة للتآكل، فتجنب الأجهزة الإلكترونية المدمجة في تيار الهواء. من الضروري وجود مروحة ميكانيكية متخصصة. يمكنك استخدام الدفاعات المقاومة للتآكل. يمكنك فصل مكونات محرك الأقراص باستخدام عمود طويل. هذا يعزل الأجزاء الكهربائية باهظة الثمن. فهو يقلل من خطر الفشل الإلكتروني الكارثي.
غالبًا ما تعاني المواقع الصناعية النائية من ضعف جودة الطاقة. تحدث طفرات حادة في الجهد بشكل متكرر. تؤدي الزيادات المفاجئة في الطاقة إلى إتلاف المعالجات الدقيقة الحساسة. استبدال اللوحات الإلكترونية المقلية يكلف آلاف الدولارات.
تتعامل محركات التيار المتردد القياسية القوية مع الطاقة القذرة بشكل أفضل. أنها تفتقر إلى مكونات السيليكون الحساسة. قد يؤدي الارتفاع الكبير في الجهد إلى تعطل الكسارة، لكن اللفات النحاسية عادةً ما تبقى على قيد الحياة. في المناطق ذات الشبكات الكهربائية غير المستقرة إلى حد كبير، توفر المحركات "الغبية" موثوقية أفضل.
يجب عليك تغيير منظور الشراء الخاص بك. لا تنظر إلى هذا على أنه معركة بين أنماط المكره. إن النقاش الدائر بين مروحة الطرد المركزي ومروحة المفوضية الأوروبية معيب بشكل أساسي. إنه يمثل الاختيار بين المحركات الميكانيكية القديمة والأنظمة المتكاملة الحديثة. أنت تختار بين الصيانة اليدوية والكفاءة الآلية.
بالنسبة إلى البيئات النظيفة والمحيطة ومتغيرة الطلب، يفوز الإعداد المتكامل بسهولة. إنه يمثل الخيار النهائي للنجاح التشغيلي على المدى الطويل. فهو يخفض فواتير الطاقة ويزيل تغييرات الحزام المملة. ومع ذلك، الحرارة الشديدة أو العادم المسببة للتآكل يتطلب الحذر. تظل إعدادات محرك الأقراص المنفصلة التقليدية ضرورية للغاية لتلك الظروف القاسية.
خطواتك التالية واضحة. أولاً، قم بمراجعة دورات عمل AHU الحالية. ثانيًا، قم بحساب التوفير المحتمل في الطاقة التحديثية بناءً على أسعار المرافق المحلية لديك. وأخيرا، راجع ورقة مواصفات الشركة المصنعة. تحقق من حدود التشغيل الحراري قبل الانتهاء من أي أمر شراء. ومن خلال تسلحك بهذه المعرفة، ستتمكن من تحسين البنية التحتية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) لديك بثقة.
ج: نعم يمكنك ذلك. تتضمن عملية التعديل التحديثي عادةً إزالة مجموعة المنفاخ القديمة التي تعمل بالحزام بالكامل. يمكنك بعد ذلك تثبيت مجموعة مدمجة من مراوح التوصيل. تعمل هذه المبادلة على تحرير مساحة الخزانة الداخلية. ومع ذلك، يجب عليك تحديث أسلاك التحكم BMS الخاصة بك للاستفادة من المدخلات الرقمية الجديدة.
ج: لا، لا يفعلون ذلك. تتميز المحركات بالتخفيف الإلكتروني المدمج. إنهم يتعاملون مع تحويل التيار المتردد إلى التيار المستمر داخليًا. كما أنها تتميز ببرنامج التحكم في السرعة الأصلي. وهذا يجعل محركات الأقراص الخارجية ذات التردد المتغير الضخمة قديمة تمامًا. يمكنك توفير مساحة على الحائط والتخلص من الأسلاك المعقدة.
ج: نعم، فهي تحمل ملف تعريف مختلف للمخاطر. تحدث مهام الصيانة بشكل أقل تكرارًا. ومع ذلك، إذا تعطلت الأجهزة الإلكترونية الموجودة على اللوحة، فلا يمكنك استبدال مكثف عام رخيص الثمن. غالبًا ما يتعين عليك استبدال مجموعة المحرك والمروحة بالكامل. فهو يحول التكاليف من العمالة الروتينية إلى استبدال المكونات في بعض الأحيان.
