أصبحت الترقية من محركات التيار المتردد التقليدية إلى تقنية التبديل الإلكتروني (EC) الآن ممارسة هندسية قياسية. تتطلب المرافق الحديثة حلولاً أكثر ذكاءً لحركة الهواء. ومع ذلك، نادرًا ما يكون هذا التحول في المعدات عبارة عن مبادلة بسيطة للمكونات. غالبًا ما يؤدي الخطأ في تحديد مروحة EC للتهوية الصناعية إلى فشل المحرك مبكرًا، أو كوابيس التكامل المعقدة، أو إهدار القدرة. الكفاءة الديناميكية الهوائية الفائقة لا تعني شيئًا إذا كانت الوحدة غير متوافقة مع مقاومة مجاري الهواء لديك. ستواجه أيضًا مخاطر شديدة إذا قمت بنشر محركات قياسية في بيئات شديدة التآكل. أنت بحاجة إلى نهج صارم وقائم على الأدلة لتصميم النظام.
يوفر هذا الدليل لمديري المرافق ومهندسي التدفئة والتهوية وتكييف الهواء ومصممي الأنظمة إطارًا واضحًا لاختيار المعدات. سوف تتعلم كيفية تقييم نقاط التشغيل الديناميكية الهوائية بدقة. سنساعدك على التنقل بين عوامل الشكل المادي المعقدة. سنستكشف أيضًا معايير الامتثال البيئي وأفضل الممارسات لتحقيق التكامل السلس لإدارة المباني. تضمن هذه الخطوات تحديد نظام التهوية الدقيق الذي تتطلبه منشأتك.
يجب أن يتم تحديد اختيار المروحة من خلال نقطة التشغيل المحددة على منحنى الأداء، وليس من خلال ذروة تدفق الهواء أو مطالبات الضغط الثابت.
عامل الشكل مهم: تناسب المراوح المحورية احتياجات الحجم الكبير/الضغط المنخفض، بينما تهيمن مراوح الطرد المركزي المنحنية للخلف على أنظمة مجاري الهواء عالية الضغط ووحدات AHU.
إن الامتثال البيئي (تصنيفات IP، وشهادات ATEX/مقاومة للانفجار) غير قابل للتفاوض في البيئات الصناعية القاسية.
يلغي التكامل الأصلي لنظام إدارة المباني (Modbus/BACnet) الحاجة إلى محركات VFD خارجية، ولكنه يتطلب تخطيطًا مسبقًا للبنية التحتية الكهربائية.
يرتكب العديد من مصممي الأنظمة خطأ مبكرًا فادحًا. إنها تعتمد فقط على الحد الأقصى لتقديرات CFM أو الضغط الثابت المطبوع على ورقة المواصفات. يؤدي هذا النهج باستمرار إلى أنظمة ضعيفة الأداء. تتطلب التهوية الصناعية أداءً مستدامًا ضد مقاومة النظام المحددة. لا يمكنك التعامل مع تدفق الهواء والضغط كمقاييس معزولة.
هناك علاقة عكسية بين تدفق الهواء والضغط الساكن. ومع زيادة المقاومة، يقل حجم الهواء المنبعث. يجب عليك حساب مقاومة النظام الفعلية بدقة. تشمل هذه المقاومة كل انحناء في مجاري الهواء. ويشمل الاحتكاك الناتج عن المرشحات وملفات التسخين والمخمدات الواقية. بمجرد تحديد هذه المقاومة الإجمالية، ستفهم الحاجز المادي المحدد الذي يجب على معجبك التغلب عليه.
يجب عليك تعيين نقطة العمل المطلوبة مباشرة على منحنى مروحة الشركة المصنعة. تمثل نقطة التشغيل تدفق الهواء المستهدف الذي يتقاطع مع الضغط الثابت المحسوب. حدد موقع هذا المكان بالضبط على الرسم البياني لمحور XY.
يجب عليك اختيار مروحة تعمل بكفاءة في هذه المرحلة المحددة. انتبه جيدًا لأداء التحميل الجزئي. نادراً ما تعمل معظم أنظمة التهوية الحديثة بقدرة 100% على مدار الساعة. يجب أن تحافظ الوحدة التي اخترتها على كفاءة ديناميكية هوائية عالية عند تقليص سرعتها إلى 60% أو 80%.
تجنب إغراء اختيار وحدة أصغر حجمًا. إن تشغيل مروحة أصغر بأقصى عدد دورات في الدقيقة قد يلبي نظريًا احتياجات تدفق الهواء لديك. ومع ذلك، فإن هذه الإستراتيجية كثيرًا ما تفشل في معايير الامتثال للضوضاء المهنية. يولد الهواء عالي السرعة اضطرابات وضوضاء كبيرة. تعمل المروحة الأكبر بسرعة أبطأ على توفير نفس حجم الهواء بهدوء. وهذا يحمي العمال ويلبي لوائح الصحة البيئية الصارمة.
تملي عوامل الشكل المادي كيفية تحرك الهواء عبر منشأتك. يجب عليك مطابقة التكوين الفعلي للتطبيق الهندسي الخاص بك. يؤدي اختيار الغلاف الخاطئ أو نمط المكره إلى الحد بشدة من الأداء. دعونا نحلل فئات الحلول الأساسية.
تقوم المراوح المحورية بتحريك الهواء بالتوازي مع عمود المحرك. إنها تتفوق في تحريك كميات هائلة من الهواء بسرعة. ستجدها مستخدمة بكثافة في أنظمة عادم المستودعات العامة. كما أنها تهيمن على أبراج التبريد والمبادلات الحرارية الكبيرة.
ومع ذلك، التصاميم المحورية لها قيود صارمة. أنها تظهر ضعف الأداء ضد الضغط الساكن العالي. إذا كان نظامك يعتمد على مجاري هواء طويلة ومتعرجة، فسوف تتوقف المروحة المحورية وتفشل في دفع الهواء عبر الحواجز.

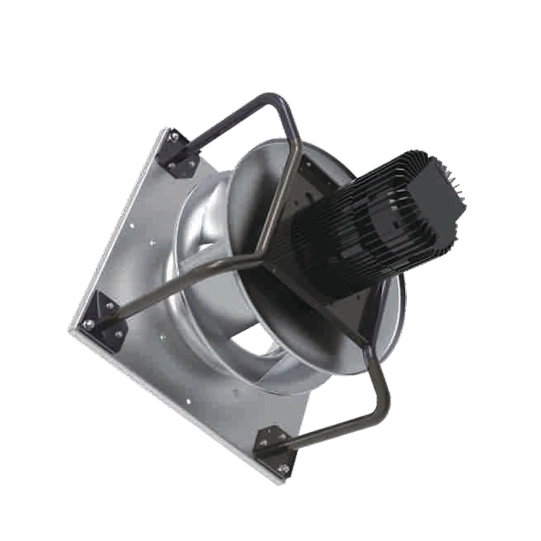

تعمل تصميمات الطرد المركزي المنحنية للخلف على سحب الهواء بشكل محوري وطرده بشكل قطري. هذا التصميم قوي وقابل للتكيف بدرجة كبيرة. تعتبر مروحة EC الصناعية التي تتميز بهذا التكوين هي الاختيار الأول لأنظمة الضغط العالي. ستقوم بتثبيتها في مجاري الهواء المعقدة ووحدات معالجة الهواء المخصصة (AHUs).
توفر هذه الوحدات مزايا متميزة. إنها تتميز بخصائص الطاقة غير التحميل الزائد. لن يحترق المحرك إذا انخفضت مقاومة النظام بشكل غير متوقع. كما أنها توفر كفاءة ديناميكية هوائية أعلى في المساحات الضيقة بشكل ملحوظ.
يعتمد المهندسون بشكل متزايد على شبكات مراوح EC أو جدران المراوح. تستخدم مجموعة المراوح عدة مراوح أصغر تعمل بالتوازي. وهذا يحل محل منفاخ تقليدي ضخم. توفر صفائف المروحة تكرارًا مدمجًا. إذا تعطل أحد المحركات، تقوم المحركات الأخرى بزيادة السرعة قليلاً للحفاظ على تدفق الهواء الإجمالي. كما أنها تحل قيود المساحة المادية الشديدة أثناء عمليات التعديل التحديثي واسعة النطاق.
مخطط مقارنة التكوين
ميزة | مراوح EC المحورية | مراوح الطرد المركزي المنحنية للخلف |
|---|---|---|
التطبيق الأساسي | أبراج التبريد، عوادم المستودعات | AHUs، تهوية مجاري الهواء |
حجم تدفق الهواء | عالية للغاية | معتدلة إلى عالية |
القدرة على الضغط الثابت | منخفضة إلى متوسطة | عالية جدًا |
متطلبات المساحة | يتطلب عمقًا قصيرًا | يتطلب مساحة التفريغ شعاعي |
البيئات الصناعية معادية بشكل ملحوظ. فهي تعرض المعدات الحساسة للغبار الناعم والرطوبة الثقيلة والمواد الكيميائية الكاوية والحرارة المحيطة الشديدة. القدرة على البقاء لا تقل أهمية عن الكفاءة الديناميكية الهوائية.
يجب عليك إنشاء خط أساس صارم لحماية البيئة. تتطلب التطبيقات الصناعية تصنيفات IP محددة لمنع الفشل السريع.
IP54: الحد الأدنى المطلق للاستخدام الصناعي العام. إنه يحمي من رذاذ الماء وتراكم الغبار الضار.
IP55: مناسب بشكل أفضل للبيئات شبه المكشوفة. إنه يتحمل نفاثات الماء ذات الضغط المنخفض من أي اتجاه.
IP68: إلزامي لبيئات الغسيل الشديدة. أنت بحاجة إلى هذا التصنيف لمرافق معالجة الأطعمة والمشروبات حيث يتم غمر المعدات بالكامل أو غسلها بالطاقة يوميًا.
يحدد اختيار المواد العمر التشغيلي. إذا كانت منشأتك تعالج مواد كيميائية أو تعرضت لرطوبة عالية، فسوف يصدأ الفولاذ القياسي بسرعة. يجب عليك تحديد الدفاعات المصنوعة من الألومنيوم المطلي. فكر في استخدام المواد البلاستيكية المركبة في البيئات المسببة للتآكل الخفيفة. اطلب دائمًا أجهزة من الفولاذ المقاوم للصدأ للأقواس وألواح التثبيت في الأجواء العدوانية.
يجب عليك معالجة الحقائق التنظيمية للبيئات المتفجرة. تواجه المنشآت التي تتعامل مع الغبار القابل للاحتراق أو الغازات القابلة للاشتعال قواعد صارمة. نادرًا ما تتوافق محركات EC القياسية مع متطلبات ATEX الصارمة خارج الصندوق. يجب عليك تحديد حاويات متخصصة مقاومة للانفجار. يجب أن يحتوي مبيت المحرك على أي شرارة داخلية لمنع حدوث انفجار كارثي للمنشأة.
الحرارة الشديدة هي العدو الرئيسي لتكنولوجيا EC. تقوم محركات EC بدمج وحدات التحكم الإلكترونية الداخلية مباشرة في الجزء الخلفي من المحرك. هذه الإلكترونيات حساسة للغاية للحرارة المحيطة الشديدة. تحقق دائمًا من الحد الأقصى المسموح به لدرجة الحرارة المحيطة. قد يتحمل محرك التيار المتردد القياسي درجة حرارة الهواء المحيط البالغة 80 درجة مئوية، لكن وحدة التحكم القياسية في المحرك EC غالبًا ما تحدد درجة الحرارة بحوالي 50 درجة مئوية إلى 60 درجة مئوية. قد تحتاج إلى إلكترونيات مثبتة عن بعد لأنظمة الاستخراج عالية الحرارة.
الميزة التجارية الأساسية لتكنولوجيا EC هي الذكاء المدمج. تتميز هذه الوحدات بالتحكم المتكامل في السرعة. أنت تلغي تمامًا الحاجة إلى محركات الأقراص الخارجية ذات التردد المتغير (VFDs). وهذا يبسط التثبيت ويقلل من البصمة المادية.
يمكنك التحكم في هذه الأنظمة باستخدام طريقتين أساسيتين. غالبًا ما تعتمد الإعدادات الأساسية على الإشارات التناظرية. تعمل الإشارة القياسية 0-10 فولت أو PWM بشكل مثالي للتحكم الموضعي. ما عليك سوى إدارة القرص لضبط سرعة المروحة.
ومع ذلك، تتطلب المرافق الحديثة بروتوكولات رقمية متقدمة. يسمح كل من Modbus RTU وBACnet MS/TP بالتكامل السلس لنظام إدارة المباني (BMS). تعمل تسلسلات ديزي الرقمية على توصيل العشرات من المراوح بسلك اتصال واحد. يمكن لنظام إدارة المباني مراقبة عدد الدورات في الدقيقة واستهلاك الطاقة وأكواد الأخطاء لكل وحدة على حدة في الوقت الفعلي.
يمكنك توصيل مراوح EC مباشرةً بأجهزة الاستشعار البيئية. يؤدي هذا إلى إنشاء أنظمة تهوية مغلقة ومعتمدة على الطلب.
أجهزة استشعار الضغط: حافظ على ضغط القناة المستمر حيث أن المرشحات تسد ببطء.
أجهزة استشعار درجة الحرارة: قم بزيادة تدفق هواء التبريد فقط عندما تصل الماكينة إلى الحدود الحرارية.
مستشعرات ثاني أكسيد الكربون: زيادة كمية الهواء النقي بدقة عند ارتفاع نسبة الإشغال البشري.
تضمن هذه الأتمتة أن يتفاعل نظام التهوية ديناميكيًا مع احتياجات المنشأة الفعلية.
نادرًا ما يكون الانتقال من أجهزة التيار المتردد القديمة إلى تقنية EC الحديثة بمثابة مبادلة بسيطة "للتوصيل والتشغيل". يجب أن تتوقع تحديات التكامل الميكانيكي والكهربائي. ويؤدي سوء التخطيط خلال مرحلة التحديث إلى تأخيرات شديدة.
يجب عليك معالجة التحول الأساسي في طوبولوجيا الأسلاك. تقوم أنظمة التيار المتردد التقليدية بتوصيل الطاقة الرئيسية من خلال VFD خارجي. يتطلب مشجعو EC نهجًا مختلفًا. يمكنك توفير الطاقة الرئيسية الثابتة مباشرة للمحرك. تقوم بعد ذلك بتشغيل أسلاك تحكم منفصلة ذات جهد منخفض للتعامل مع إشارات السرعة. يؤدي خلط طاقة الجهد العالي واتصالات الجهد المنخفض في نفس القناة إلى حدوث تداخل شديد في الإشارة.
تُدخل الإلكترونيات الحركية الحديثة ضوضاء كهربائية إلى شبكة الطاقة لديك. يجب عليك تقييم تصحيح عامل القدرة النشط والسلبي (PFC) داخل المحرك. بدون وجود كمية كافية من PFC، يمكن للتشوه التوافقي أن يعطل المعدات الصناعية الحساسة القريبة. وكثيرًا ما يتداخل هذا الضجيج مع أجهزة استشعار التصنيع الدقيقة والشبكات الرقمية.
يمثل إعادة تأهيل منافيخ التيار المتردد القديمة التي تعمل بالحزام تحديات جسدية. غالبًا ما تتميز الأنظمة الأقدم بمبيتات تمرير ضخمة. عادةً ما تمتلك بدائل EC ذات الدفع المباشر مساحة أصغر حجمًا وأكثر إحكاما. لا يمكنك ببساطة تثبيت المروحة الجديدة في الفتحات القديمة. سوف تحتاج في كثير من الأحيان إلى أقواس تثبيت مخصصة. تكون لوحات المحولات شديدة التحمل مطلوبة دائمًا تقريبًا لإغلاق الوحدة الجديدة مقابل الحاجز الموجود.
الفشل في إزالة VFDs الموجودة من خط الطاقة قبل توصيل الجهاز الجديد.
تجاهل الحاجة إلى الطلاء المطابق للإلكترونيات في المناطق ذات الرطوبة العالية.
إعادة استخدام قضبان التثبيت القديمة المهتزة بدلاً من تركيب دعامات هيكلية صلبة.
تتطلب ترقية المعدات الناجحة تقييم العمر التشغيلي للتكنولوجيا. يجب أن تنظر إلى ما هو أبعد من مواصفات الأجهزة الأولية لفهم فوائد الأداء والموثوقية الميكانيكية على المدى الطويل.
الميزة الأساسية لهذه التكنولوجيا تعتمد على القانون المكعب لديناميات الموائع. ينخفض استهلاك الطاقة بشكل كبير عند تقليل سرعة المحرك. إذا قمت بتقليل سرعة المروحة بنسبة 20% فقط، فإنك بذلك تقلل من استهلاك الطاقة بنسبة 50% تقريبًا. تشغيل عدة مراوح بسعة 70% يستهلك طاقة أقل بكثير من تشغيل مروحة واحدة بسعة 100%. يجب عليك تصميم استخدامك المتوقع للطاقة استنادًا إلى سيناريوهات الحمل الجزئي لفهم مكاسب الكفاءة الحقيقية.
تعمل تصميمات الدفع المباشر على التخلص بشكل دائم من مشكلات الصيانة الكبيرة. لم تعد بحاجة إلى تخزين أحزمة بديلة. يمكنك التخلص من البكرات البالية وعمالة الشد المرتبطة بها. علاوة على ذلك، فإن إزالة VFD الخارجي يزيل نقطة مشتركة تتعلق بالفشل الإلكتروني. تتطلب المحامل المختومة عادةً عدم التشحيم طوال عمرها الهندسي. يؤدي هذا إلى تغيير جدول صيانة المنشأة بشكل أساسي.
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار الأجهزة. استخدم قائمة المراجعة هذه عند تقييم الموردين المحتملين:
البيانات المعتمدة: هل توفر منحنيات أداء معتمدة من AMCA ونماذج CAD دقيقة؟
الدعم المحلي: هل يمكن لفريقهم الفني زيارة موقعك لاستكشاف أخطاء التكامل وإصلاحها؟
شروط الضمان: هل يغطي الضمان الإلكترونيات المدمجة إلى جانب المكره الميكانيكية؟
أوقات التسليم: هل يمكنهم تسليم الوحدات البديلة بسرعة لمنع توقف المنشأة عن العمل لفترة طويلة؟
يتطلب اختيار معدات التهوية المثالية تخطيطًا دقيقًا ومنهجيًا. يجب عليك الابتعاد عن أوراق المواصفات الأساسية. ابدأ بتعيين مقاومة نظامك بدقة للعثور على نقطة التشغيل الديناميكية الهوائية الحقيقية. اختر عامل الشكل المادي الذي يوازن بين احتياجات تدفق الهواء وقيود المساحة. تأكد من أن أجهزتك تحمل تصنيفات الحماية البيئية المناسبة للبقاء على قيد الحياة في الظروف الصناعية القاسية. وأخيرًا، قم بتخطيط البنية التحتية الكهربائية الخاصة بك مبكرًا لتحقيق الاستفادة الكاملة من عناصر التحكم الرقمية الأصلية.
لا تضع اللمسات الأخيرة على تصميم النظام الخاص بك بناءً على التخمين. نحن نشجعك بشدة على استشارة مهندس تهوية متخصص. اطلب برنامج اختيار خاص بالشركة المصنعة لتصميم نقاط العمل والبيئات التشغيلية الخاصة بك رقميًا قبل إجراء عملية الشراء. تضمن الهندسة المسبقة الصارمة تدفق الهواء الأمثل، وتقلل من أعباء الصيانة، وتضمن التكامل السلس للمنشأة.
ج: نعم، ولكنه ليس بديلاً مباشرًا لسلك بسلك. يجب عليك إزالة أي VFDs خارجية موجودة من الخط الكهربائي. يمكنك توفير طاقة خطية ثابتة للمحرك الجديد وتشغيل أسلاك التحكم ذات الجهد المنخفض المنفصلة تمامًا لضبط السرعة. لوحات المحول الفعلي مطلوبة أيضًا بشكل متكرر.
ج: لا. لقد تم دمج نظام التبديل والتحكم في السرعة مباشرة في المحرك. تقوم الإلكترونيات الداخلية بتحويل مدخلات التيار المتردد إلى تيار مستمر وتعديل سرعة المحرك. ستؤدي إضافة VFD خارجي إلى إتلاف وحدة التحكم الإلكترونية الداخلية.
ج: في حين أن الدفاعات المعدنية تتعامل بسهولة مع الحرارة الشديدة، إلا أن الإلكترونيات المدمجة حساسة. تحدد معظم الوحدات القياسية درجات حرارة التشغيل المحيطة بما يتراوح بين 50 درجة مئوية و60 درجة مئوية. بالنسبة لتطبيقات درجات الحرارة المرتفعة، يجب عليك تحديد الأجهزة الإلكترونية المثبتة عن بعد أو التبريد النشط المتخصص.
ج: إنهم يقدمون أداءً جيدًا للغاية إذا تم تحديدهم بشكل صحيح. يجب عليك المطالبة بتصنيف حماية الدخول المناسب. استخدم IP55 للغبار الثقيل وIP68 لبيئات الغسيل الصارمة. يجب عليك أيضًا التأكد من أن الأجهزة الإلكترونية الداخلية تحتوي على طلاء مطابق ثقيل لمنع التكثيف والأبخرة الكيميائية.
