يواجه تصميم التدفئة والتهوية وتكييف الهواء (HVAC) الحديث تحولاً هائلاً اليوم. إن المتطلبات الصارمة لكفاءة استخدام الطاقة تغير الصناعة. تدفع هذه اللوائح الجديدة مديري المرافق سريعًا نحو تقنية التبديل الإلكتروني (EC). ومع ذلك، فإن اعتماد هذه المحركات الفعالة يمثل نقطة احتكاك رئيسية. يجب عليك تحديد بروتوكول الاتصال الصحيح. يحدد هذا الاختيار مدى سهولة دمج المعدات الجديدة في أنظمة إدارة المباني (BMS) الموجودة لديك. كما أنه يؤثر على وحدات التحكم الذكية المستقلة. يؤدي اتخاذ الاختيار الخاطئ إلى تأخيرات محبطة في التكامل. كما أنه يؤدي إلى ضعف الأداء على المدى الطويل.
لقد أنشأنا هذا الدليل لتوضيح خياراتك. إنه يتخطى مطالبات التسويق الشائعة بالكامل. سوف تقوم بتقييم التحكم في الجهد التناظري من منظور تشغيلي بحت. نحن ندرس حدود التكامل وحقائق التكلفة والعائد. سوف تتعلم الاختلافات الأساسية بين الإشارات التناظرية والرقمية. سوف تكتشف أيضًا كيفية توسيع نطاق المصفوفات متعددة المراوح بأمان لحماية أجهزتك.
غالبًا ما تؤدي الترقية إلى محركات EC عالية الكفاءة إلى إنشاء حواجز على طريق التوافق. تهيمن منظمات الحرارة التناظرية القديمة على العديد من المباني التجارية القديمة. تعتمد منصات BMS المركزية أيضًا بشكل كبير على المعايير التناظرية القديمة. إن التخلص من وحدات التحكم القديمة هذه يكلف الكثير من المال. تحتاج فرق المنشأة إلى جسر تكامل موثوق.
تعمل مروحة 0-10V EC مثل هذا الجسر بالضبط. يعمل هذا المفهوم ببراعة من خلال قياس الجهد البسيط. تقوم بإرسال مدخلات 10 فولت إلى المحرك. يوفر 100% من سرعته القصوى. قمت بإسقاط الإشارة إلى 5V. يوفر المحرك سرعة 50%. تعمل الإشارة ذات الجهد 0-1 فولت بشكل عام كحالة إيقاف أو وضع الاستعداد. هذا القياس الذي يمكن التنبؤ به يجعل التكامل سهلاً بشكل لا يصدق.
علاوة على ذلك، يضمن هذا المعيار اللاأدرية للنظام. لا تحتاج إلى البرمجيات الاحتكارية. يمكنك تجنب الوقوع في النظام البيئي لبائع واحد. يعمل البروتوكول بشكل جيد على قدم المساواة عبر منصات مختلفة. تتعامل وحدات التحكم PLC الصناعية معها بشكل لا تشوبه شائبة. تقوم لوحات BMS القياسية التجارية بمعالجتها دون مشكلة. كما تديرها المخفتات الذكية المخصصة للمستهلكين بشكل جيد. تتحكم الأجهزة مثل الوحدات التناظرية Zigbee أو Z-Wave في هذه المحركات بشكل مثالي.

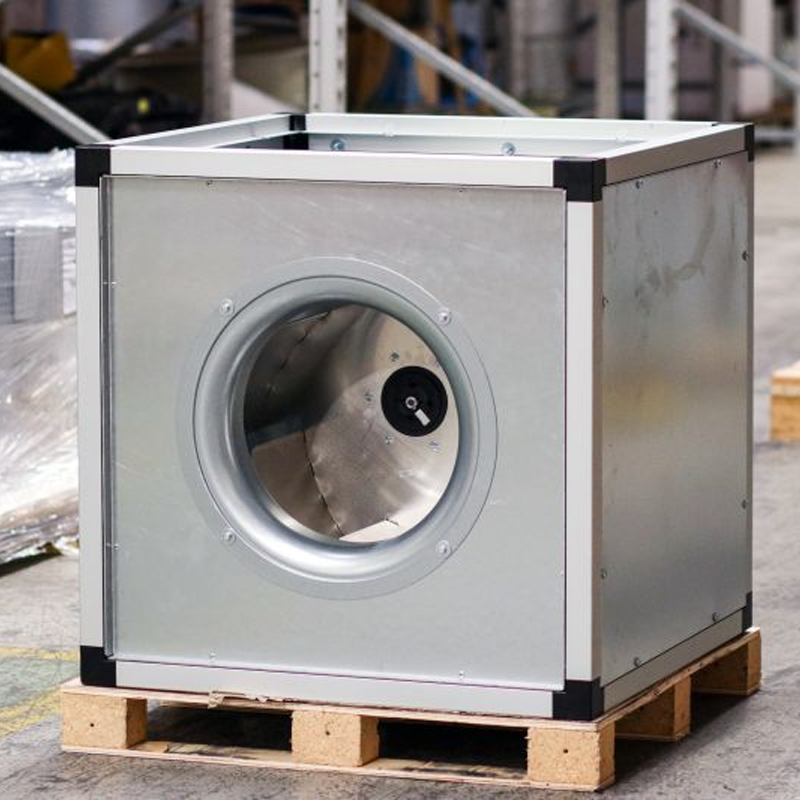

أثبتت طريقة التحكم هذه أنها حيوية لتطبيقات الخدمة المستمرة. النظر في وحدة معالجة الهواء الكبيرة. فكر في تهوية غرفة الخادم المهمة. غالبًا ما تقوم بتثبيت مروحة الطرد المركزي EC في هذه البيئات. يجب أن تعمل هذه المشجعين دون توقف. كما أنها تتطلب تعديلًا دقيقًا للسرعة للحفاظ على الضغط الثابت. يوفر التحكم التناظري هذه الموثوقية يومًا بعد يوم.
غالبًا ما يناقش المهندسون طرق التحكم التناظرية مقابل الرقمية. يجب عليك تأطير هذه المقارنة بعناية. لا تفكر في الأمر على أنه "الأفضل مقابل الأسوأ". يجب أن تنظر إليه على أنه يعتمد بشكل كبير على التطبيق.
يوفر التحكم التناظري مزايا مميزة يمكن اعتمادها على نطاق واسع. إنه يتميز بالتوافق العالمي عبر الأجهزة الصناعية القديمة. كما أنها تلعب بشكل جيد جنبا إلى جنب مع الأنظمة التجارية. يظل استكشاف الأخطاء وإصلاحها بسيطًا بشكل منعش. يحتاج فنيو الصيانة فقط إلى مقياس رقمي متعدد قياسي. يمكنهم قياس الجهد مباشرة في المحطات الطرفية. لا أحد يحتاج إلى ذبذبات معقدة لتشخيص فشل السرعة.
ومع ذلك، يجب علينا أن نطبق عدسة متشككة. تحمل الإشارات التناظرية نقاط ضعف متأصلة. يؤدي التداخل الكهرومغناطيسي (EMI) إلى إفساد الخطوط غير المحمية بسهولة. تعمل الضوضاء الكهربائية القوية الصادرة عن محركات الأقراص القريبة على تغيير إشارة الجهد. أنت أيضًا تواجه انخفاضًا حادًا في الجهد عبر الأسلاك الطويلة. تزداد المقاومة على مسافات بعيدة. قد ترسل وحدة التحكم إشارة 10 فولت كاملة. قد يستقبل المحرك 8.5 فولت فقط. وينتج عن ذلك تشغيل المروحة بسرعة قصوى تبلغ 85% بدلاً من 100%.
يعمل تعديل عرض النبض الرقمي (PWM) على حل بعض هذه المشكلات. يجب عليك اختيار PWM لبيئات التحكم الدقيقة. تعتمد تكاملات Arduino المباشرة بشكل كبير على النبضات الرقمية. تستفيد البيئات التي تعاني من الضوضاء الكهربائية الشديدة أيضًا من PWM. تتجاهل الإشارات الرقمية تقلبات الجهد الطفيفة. ومع ذلك، يتطلب PWM مطابقة تردد محددة بين وحدة التحكم والمحرك. يتطلب برمجة أكثر تعقيدًا مقدمًا.
| ميزة | 0-10V | PWM Digital التناظري |
|---|---|---|
| أداة استكشاف الأخطاء وإصلاحها | مقياس متعدد قياسي | راسم الذبذبات / محلل المنطق |
| حساسية EMI | عالي (يتطلب كابلات محمية) | قليل |
| تدهور المسافة | انخفاض الجهد يقلل من السرعة القصوى | عادةً ما تحافظ الإشارة على سلامتها |
| التوافق القديم | ممتاز | ضعيف (يتطلب محولات) |
غالبًا ما يتخذ المشترون افتراضًا خطيرًا أثناء الشراء. إنهم يعتقدون أن وحدة تحكم واحدة يمكنها تشغيل عدد لا حصر له من المعجبين. نحن نسمي هذا تحدي سلسلة الأقحوان.
يجب أن تفهم الرياضيات وراء المعاوقة والمصادر الحالية. كل وحدة تحكم لديها الحد الأقصى لتيار المصدر. يقيس المصنعون هذا بالمللي أمبير (مللي أمبير). كل محرك لديه مقاومة إدخال محددة. يسحب كمية صغيرة من التيار من خط التحكم. إن توصيل عدد كبير جدًا من المراوح بالتوازي يتجاوز الحد الأقصى لتيار وحدة التحكم. يؤدي هذا إلى انخفاض جهد التحكم عبر المصفوفة بأكملها. ونتيجة لذلك، تعمل جميع المراوح بشكل أبطأ مما هو مطلوب.
يجب عليك اتباع أفضل الممارسات الصارمة للطرح الناجح:
يجب عليك تقييم خياراتك بعناية قبل الشراء. أرقام CFM الأولية لا تحكي القصة بأكملها. أنت بحاجة إلى إلكترونيات موثوقة لضمان التشغيل السلس.
تتطلب قرارات الشراء اتباع نهج منظم. يجب أن تنظر إلى ما هو أبعد من سعر الملصق الأولي. الاستثمارات الذكية تسفر عن أرباح تشغيلية طويلة الأجل.
وتظل التكاليف الأولية تشكل عقبة كبيرة. تكلف محركات EC أكثر من محركات التيار المتردد القياسية التقليدية. كما أنها تحظى بعلاوة على الوحدات الأساسية التي يتم التحكم فيها بالترياك. تضيف الدوائر التناظرية القوية تكاليف التصنيع. يجب عليك تبرير هذه النفقات الرأسمالية الأولية لفريقك المالي.
وسرعان ما عوضت الوفورات التشغيلية هذه التكاليف الأولية. يمكنك تحقيق تخفيض هائل في الطاقة من خلال المطابقة الدقيقة للأحمال. يتبع استهلاك طاقة المروحة قوانين التقارب. تشغيل المروحة بجهد 6.5 فولت بالضبط ينتج عنه سعة 65%. تستخدم هذه السرعة الكسرية طاقة أقل بكثير خلال ساعات الذروة. إنه يتفوق على تشغيل محرك قياسي بنسبة 100% ثم إيقاف تشغيله تمامًا.
يضيف تقليل الصيانة طبقة أخرى من التوفير. تعمل تصميمات المحرك بدون فرشاة على القضاء على التآكل الجسدي. برمجة البداية الناعمة تمنع الهزات الميكانيكية المفاجئة. يقلل هذا المزيج من تآكل الأحزمة على المدى الطويل. إنه يحمي المحامل ومجاري الهواء من الإجهاد المفرط.
أنت بحاجة إلى خطة عمل واضحة للخطوة التالية. انصح المشترين بمراجعة قدرات إخراج وحدة التحكم الحالية الخاصة بهم. حساب الاختلاف CFM المطلوب بعناية. أكمل هذه الخطوات قبل إنهاء أمر الشراء.
إن التحكم في الجهد التناظري ليس حلاً سحريًا للتوصيل والتشغيل. ومع ذلك، فإنه لا يزال حلا فعالا للغاية. إنه يتوسع بشكل رائع عندما تقوم بدمجه بشكل صحيح في منشأتك.
يجب عليك تكرار أهمية المطابقة الكهربائية. قم دائمًا بمطابقة السعة الحالية لوحدة التحكم الخاصة بك مباشرةً مع مقاومة دخل المحرك. يؤدي عدم القيام بذلك إلى ضمان حدوث مشكلات في المزامنة عبر أجهزتك.
نحن نشجع بشدة استشارة مهندس التطبيق. قم بمراجعة مسافات تشغيل الأسلاك بعناية. قم بتخطيط طبولوجيا التحكم الخاصة بك بدقة. اتخذ هذه الخطوات قبل تقديم التزامات شراء واسعة النطاق لضمان النجاح التشغيلي.
ج: نعم يمكنك ذلك. ومع ذلك، فأنت مقيد بالحد الأقصى لإخراج وحدة التحكم بالمللي أمبير. يجب عليك أيضًا حساب معاوقة الإدخال المجمعة لجميع الوحدات المتصلة. يؤدي تجاوز الحد الحالي إلى فشل مزامنة السرعة.
ج: هذا يعتمد بشكل كبير على الشركة المصنعة. تنخفض سرعة بعض الطرز إلى 10%. والبعض الآخر يتوقف عن الدوران تمامًا. نوصي غالبًا بمرحل طاقة ثانوي. وهذا يضمن عدم استهلاك الطاقة أثناء فترات الاستعداد.
ج: لا، لا يمكنك ذلك على الإطلاق. تعمل خافتات الترياك أو قطع الطور على تغيير جهد التيار المتردد مباشرة. سوف تلحق الضرر الشديد بالإلكترونيات الداخلية. أنت بحاجة إلى إشارة تحكم مخصصة للجهد المنخفض للتيار المستمر لهذه المحركات.
ج: يمكنك عادةً تشغيل أسلاك يصل طولها إلى 100 قدم. تعتمد هذه المسافة إلى حد كبير على مقياس السلك الخاص بك. الكابل المحمي إلزامي تمامًا. يمنع انحراف الإشارة الشديد والتداخل الكهرومغناطيسي.
