تلتهم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتبريد جزءًا كبيرًا من نفقات تشغيل المنشأة اليوم. في العديد من المباني الصناعية والتجارية، تعمل معدات تحريك الهواء القديمة على رفع تكاليف كهرباء الحمل الأساسي بلا هوادة. يواجه مديرو المرافق باستمرار ضغوطًا متزايدة لتقليص فواتير الخدمات المتضخمة دون التضحية بالأداء. يوفر التحول نحو تقنية التبديل الإلكتروني (EC) آلية أساسية لخفض التكاليف بشكل كبير. ويجب أن تنظر إلى هذا التحول ليس فقط كمبادرة بيئية، بل كاستراتيجية مالية حاسمة. تستهدف هذه الترقية بشكل مباشر هدر الطاقة الثقيلة المتأصلة في تصميمات المحركات القديمة.
توفر هذه المقالة إطارًا شفافًا ومدعومًا هندسيًا لتقييم كفاءة النظام. سنوضح لك كيفية تقييم المقاييس الأساسية بدقة وحساب العائد الحقيقي على الاستثمار. سوف تتعلم أيضًا كيفية التنقل بثقة بين المخاطر العملية لتطبيقات التعديل التحديثي المادي. من خلال فهم الآليات الأساسية، يمكنك تحويل البنية الأساسية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) من مركز تكلفة إلى نموذج للكفاءة التشغيلية.
الكفاءة عند الأحمال الجزئية: المحرك الأساسي لخفض التكلفة هو قدرة محرك EC على الحفاظ على كفاءة عالية عند السرعات المنخفضة، مع الاستفادة من قوانين التقارب لديناميات الموائع.
عائد استثمار قابل للقياس: عادةً ما تتم ترقية المرافق إلى تقنية EC بفترة استرداد تتراوح من سنة إلى 3 سنوات، وتعتمد بشكل كبير على معدلات المرافق المحلية ودورات العمل التشغيلية.
الفوائد على مستوى النظام: بالإضافة إلى توفير الطاقة المباشرة، تعمل ترقيات EC على تقليل الأحمال الحرارية الثانوية وإطالة دورات حياة المعدات من خلال انخفاض درجات حرارة التشغيل والاهتزاز.
الاستعداد للتنفيذ: يتطلب النجاح تقييمًا دقيقًا لأنظمة إدارة المباني الحالية (BMS)، وتوافق البصمة المادية، والتشوه التوافقي المحتمل.
تعتمد إعدادات التدفئة والتهوية وتكييف الهواء التقليدية بشكل كبير على محركات تحريض التيار المتردد القديمة. تعمل هذه الأنظمة القديمة مع قيود شديدة على السرعة الثابتة. يريد محرك التيار المتردد بطبيعته أن يعمل بأقصى سرعة مصممة له. كانت المرافق تتحكم تاريخياً في تدفق الهواء عن طريق تركيب مخمدات ميكانيكية. تقوم المخمدات ببساطة بسد مسار الهواء لتقليل الحجم. وهذا يخلق مقاومة هائلة للضغط الساكن. يستمر المحرك في العمل بكامل طاقته، ويحرق أقصى قدر من الكهرباء، بينما يقوم المخمد بخنق الخرج.
في النهاية، اعتمدت الصناعة محركات التردد المتغير (VFDs) لتعديل سرعات محركات التيار المتردد. تمثل VFDs تحسنا على المخمدات الميكانيكية. ومع ذلك، فإنهم يعرضون أوجه القصور الخاصة بهم. عندما يقوم VFD بإبطاء محرك التيار المتردد، فإن الكفاءة الداخلية للمحرك تنخفض بشكل كبير.
تعاني المحركات الحثية المتناوبة من هدر الطاقة المتأصل المعروف باسم انزلاق المحرك. يدور الجزء المتحرك دائمًا بشكل أبطأ قليلاً من المجال المغناطيسي الدوار للجزء الثابت. هذا الانزلاق يسبب الاحتكاك والمقاومة الكهربائية. تعمل خسائر الجزء الثابت والدوار على تحويل الكهرباء المدفوعة إلى حرارة غير مرغوب فيها. بدلاً من تحريك الهواء، يصبح المحرك أساسًا سخانًا للمساحة. تنتقل هذه الحرارة إلى تيار الهواء أو الغرفة الميكانيكية. يجب أن يعمل نظام التبريد الخاص بك بجهد أكبر لإزالة الحرارة الدقيقة التي يولدها المحرك غير الفعال للتو.
يتطلب تطوير البنية التحتية القديمة أهدافًا واضحة وقابلة للقياس. يجب عليك تحديد شكل التحديث الناجح قبل الموافقة على الميزانيات الرأسمالية. تحقق الترقية المثالية العديد من المعايير الفنية في وقت واحد.
تخفيض يمكن التحقق منه بالكيلوواط: يجب عليك قياس الانخفاض الواضح في السحب الكهربائي على اللوحة.
حجم الهواء الذي يتم الحفاظ عليه: يجب أن يوفر النظام الجديد CFM (قدم مكعب في الدقيقة) أو CMH (متر مكعب في الساعة) المطلوب.
تكامل التحكم السلس: يجب على المراوح الحديثة التواصل بشكل لا تشوبه شائبة مع منصات التشغيل الآلي الموجودة لديك.
انخفاض الحرارة المحيطة: يجب أن تلاحظ انخفاض درجات حرارة التشغيل مباشرة في مبيت المحرك.
إذا فشلت الترقية في تلبية هذه المعايير، فإنها تظل حلاً غير كامل. يضمن لك التخطيط السليم التخلص من هدر الحمل الأساسي مما يؤدي إلى زيادة نفقات التشغيل لديك.

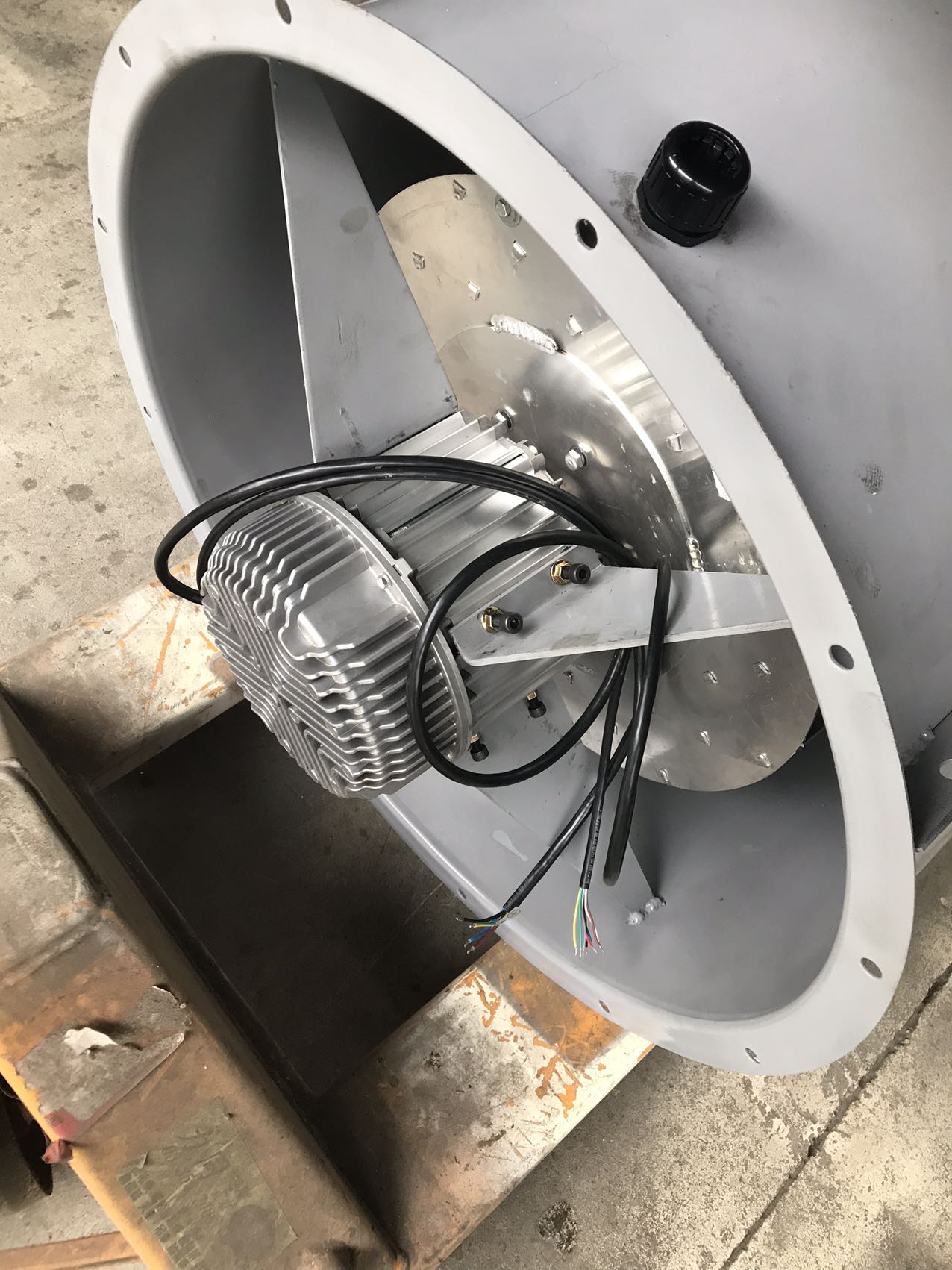

لخفض التكاليف، يجب علينا أن نفهم التكنولوجيا الأساسية. يعنيEC commutated إلكترونيا. محرك EC هو في الأساس محرك DC بدون فرش. يتميز بمحول تيار متردد/تيار مستمر مدمج وإلكترونيات مدمجة. يمكنك توفير طاقة التيار المتردد القياسية للوحدة. تقوم الإلكترونيات الداخلية بتحويل هذا إلى طاقة التيار المستمر. يستخدم المحرك بعد ذلك تخفيفًا إلكترونيًا دقيقًا لتدوير الدوار. وهذا يلغي الحاجة إلى فرش الكربون المادية. كما أنه يزيل فقدان الانزلاق والحرارة المتأصل في تصميمات تحريض التيار المتردد.
السحر المالي الحقيقي يحدث بأحمال جزئية. نادرًا ما تحتاج المنشآت إلى تشغيل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) بقدرة 100% طوال اليوم. يتطلب فهم كيفية مقاييس استهلاك طاقة مروحة EC النظر في قوانين التقارب لديناميات الموائع. على وجه التحديد، نحن ننظر إلى قانون المكعب.
تختلف الطاقة التي تحتاجها المروحة باختلاف مكعب سرعتها. إذا قمت بتقليل سرعة المروحة بنسبة 20% فقط، فإنك لا توفر 20% من الطاقة. لقد قمت بالفعل بخفض استهلاك الطاقة بنسبة 50٪ تقريبًا. يستفيد محرك EC من هذا القانون بشكل مثالي. لأنه يفتقر إلى الاحتكاك الداخلي والانزلاق، فإنه يعدل بسلاسة. يؤدي هذا الانخفاض الهائل في استهلاك الطاقة إلى توفير يومي هائل لمرافق الطلب المتغير.
تبدو محركات التيار المتردد القديمة فظيعة في الرسوم البيانية للأداء. تبلغ كفاءتها ذروتها في نطاق ضيق جدًا بالقرب من التحميل الكامل. إذا قمت بإبطاء محرك التيار المتردد إلى 50٪ من السرعة، فإن كفاءته الكهربائية تنخفض. يهدر نسبة كبيرة من الطاقة المسحوبة.
وعلى العكس من ذلك، تتميز تكنولوجيا EC بمنحنيات كفاءة مسطحة. تحافظ المروحة الموفرة للطاقة التي تعمل بمحرك EC على كفاءة تتراوح من 80% إلى 90% عبر نطاق تشغيلي واسع. سواء كان يعمل بسرعة 30% أو 90%، فإنه يستخدم الكهرباء بكفاءة عالية.
الرسم البياني 1: مقارنة منحنى الكفاءة
سرعة التشغيل | كفاءة محرك التيار المتردد القياسية | كفاءة محرك EC |
|---|---|---|
100% (تحميل كامل) | ~85% | ~90% |
السرعة 80% | ~70% | ~88% |
سرعة 60% | ~55% | ~85% |
السرعة 40% | ~40% | ~82% |
أفضل الممارسات: اطلب دائمًا منحنيات أداء الشركة المصنعة قبل الشراء. قم بمقارنة عدد الدورات في الدقيقة التشغيلية المحددة التي تتطلبها منشأتك مقابل نطاق الكفاءة المثبت للمحرك.
يتطلب تحديث معدات المنشأة مبررًا ماليًا قويًا. لا يمكنك الاعتماد على وعود غامضة بـ "كفاءة أفضل". أنت بحاجة إلى حسابات ملموسة. يسمح لك بناء إطار قوي لعائد الاستثمار بالتنبؤ بالوفورات الفعلية بالدولار بدقة.
يتطلب تقدير وفوراتك الكهربائية المباشرة صيغة واضحة. أنت بحاجة إلى نقاط بيانات موثوقة من عملياتك الحالية. استخدم الخطوات المتسلسلة التالية لبناء الإسقاط الخاص بك.
تحديد خط الأساس للتيار المتردد كيلووات: قم بقياس سحب الطاقة الفعلي لمحركات المروحة الموجودة لديك أثناء التشغيل النموذجي. لا تستخدم فقط تصنيف اللوحة.
تحديد كيلوواط EC المقترح: راجع بيانات الشركة المصنعة للعثور على سحب الطاقة المتوقع للوحدة الجديدة عند مطابقة أحجام تدفق الهواء.
حساب ساعات التشغيل السنوية: تتبع بالضبط عدد الساعات التي يعمل فيها النظام سنويًا. التشغيل المستمر 24/7 يساوي 8,760 ساعة.
تطبيق سعر المرافق المحلية: ابحث عن سعر الكهرباء المختلط الخاص بك بالدولار لكل كيلووات في الساعة ($/kWh)، بما في ذلك رسوم ذروة الطلب.
الصيغة الأساسية هي: (خط الأساس للتيار المتردد كيلوواط - كيلوواط التوصيل الكهربائي المقترح) × ساعات التشغيل السنوية × معدل المرافق المحلية = التوفير السنوي.
إن التوفير المباشر في الطاقة لا يحكي سوى جزء من القصة. يجب أن تأخذ في الاعتبار المدخرات غير المباشرة لحساب التخفيضات الحقيقية في تكاليف دورة الحياة. تعمل مراوح EC بطبيعتها بشكل أكثر برودة لأنها تهدر طاقة أقل كحرارة. يعمل التشغيل البارد على تقليل تآكل المحامل الداخلية بشكل كبير.
إن تآكل المحمل الأقل يعني عمرًا تشغيليًا ممتدًا. يقضي فريق الصيانة الخاص بك ساعات أقل في تشحيم الأجزاء أو استبدال الأحزمة أو تبديل المحركات المحترقة. تتطلب مراوح التيار المتردد التي تعمل بالحزام تعديلات مستمرة على التوتر واستبدال الحزام. مراوح EC هي وحدات الدفع المباشر. إنها تقضي على صيانة الحزام تمامًا. يمكنك تقليل تكرار قطع الغيار وتوفير ساعات العمل الباهظة الثمن لتلبية احتياجات المنشأة الأخرى.
يجب عليك ممارسة الشفافية عند تقديم حسابات عائد الاستثمار هذه إلى أصحاب المصلحة. لاحظ أن الحد الأقصى للعوائد المالية يحدث في تطبيقات الخدمة المستمرة. تشهد مراكز البيانات والتبريد التجاري وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المستشفيات الكبيرة أسرع استرداد. تتميز هذه البيئات بأحمال تبريد متغيرة تعمل على مدار الساعة طوال أيام الأسبوع.
ستظل التطبيقات التي تعمل بسرعة 100% باستمرار تشهد توفيرًا. ومع ذلك، نظرًا لأنهم لا يستغلون قانون مكعب التحميل الجزئي، فإن فترة الاسترداد تمتد. إن المعدات الاحتياطية التي نادراً ما تعمل قد لا تبرر الترقية الفورية لرأس المال. ركز جهودك التحديثية الأولية على أثقل مخالفي التحميل الأساسي.
يتطلب تنفيذ الترقية التنقل بين الحقائق المادية والكهربائية. نادرًا ما يتضمن استبدال المعدات القديمة بالتكنولوجيا الحديثة مبادلة بسيطة من شخص لواحد. يجب عليك توقع القيود الميكانيكية والتحكم في تحديات التكامل في وقت مبكر من مرحلة التخطيط.
تستخدم العديد من الأنظمة القديمة مراوح طرد مركزي ضخمة موجودة في أغلفة تمرير كبيرة. غالبًا ما يتضمن تبديل هذه الأجهزة تركيب مصفوفات مراوح قابس EC، والتي تسمى عادةً جدران المروحة. يستخدم جدار المروحة العديد من مراوح EC الأصغر حجمًا التي تعمل بالتوازي لتوفير نفس إجمالي تدفق الهواء.
يوفر هذا النهج تكرارًا لا يصدق. إذا تعطلت إحدى المراوح، تسرع المراوح الأخرى للتعويض. ومع ذلك، يجب عليك معالجة تغييرات البصمة بعناية. تعمل المراوح الصغيرة المتعددة على تغيير الديناميكا الهوائية الداخلية لوحدة معالجة الهواء (AHU). يجب عليك أيضًا تقييم الوزن الهيكلي. غالبًا ما يقوم جدار المروحة بتوزيع الوزن بشكل مختلف عبر أرضية AHU مقارنة بمحرك ضخم واحد. تأكد من أن الأرضيات الحالية يمكنها التعامل مع توزيع الأحمال المعدلة بأمان.
يجب أن يتواصل جهازك الجديد مع نظام إدارة المباني (BMS) الموجود لديك. يؤدي الفشل في تحديد ذلك إلى حدوث تأخيرات كبيرة في عملية التشغيل. تقبل مراوح EC إشارات التحكم المختلفة. يجب عليك تحديد ما هي مخرجات BMS الحالية الخاصة بك.
0-10V التناظرية: طريقة التحكم التقليدية. يقيس الجهد مباشرة مع سرعة المروحة المطلوبة.
PWM (تعديل عرض النبض): إشارة رقمية تستخدم غالبًا في الأجهزة التجارية الأصغر.
Modbus RTU: بروتوكول اتصال رقمي قوي. فهو يسمح لنظام إدارة المباني (BMS) بقراءة عدد الدورات في الدقيقة الدقيق وسحب الطاقة ورموز الخطأ مباشرةً من المروحة.
خطأ شائع: لا تفترض أن نظام إدارة المباني التناظري القديم لديك يمكنه قراءة رموز أخطاء Modbus الرقمية محليًا. قد تحتاج إلى محولات إشارة أو تحديث برنامج BMS لفتح إمكانات التشخيص الكاملة للمروحة.
تقدم إلكترونيات الحالة الصلبة تحديات كهربائية فريدة من نوعها. تقوم محولات التيار المتردد/المستمر الداخلية في محركات EC بسحب التيار في نبضات غير خطية. يمكن أن يؤدي هذا السلوك إلى تشويه توافقي مرة أخرى في شبكة الطاقة الخاصة بمنشأتك.
يؤدي التشويه التوافقي العالي إلى تدهور جودة الطاقة. يمكن أن يؤدي إلى ارتفاع درجة حرارة المحولات والتسبب في خلل في الإلكترونيات الحساسة. الاعتراف بهذا الخطر خلال مرحلة التصميم. تشتمل المراوح عالية الجودة على تصحيح عامل الطاقة النشط (PFC). إذا قمت بتثبيت صفائف كبيرة، فقد تحتاج إلى مرشحات توافقية سلبية أو نشطة في لوحة التوزيع. استشر مهندسًا كهربائيًا للتأكد من أن عملية التحديث الخاصة بك تحافظ على جودة الطاقة الأصلية للمنشأة.
يقدم السوق العديد من المنتجات التي تدعي الكفاءة العالية. إن اختيار الشركة المصنعة المناسبة يضمن أداء استثمارك كما هو محسوب. أنت بحاجة إلى عملية تقييم صارمة لفصل الضجيج التسويقي عن الواقع الهندسي.
لا تقبل مطالبات الكفاءة العامة. اطلب منحنيات مروحة محددة مصممة خصيصًا لمنشأتك. يعمل كل نظام لمعالجة الهواء ضد ضغط ثابت محدد. يجب تحديد المروحة لتعمل عند نقطة كفاءتها القصوى المطلقة لتلبية متطلبات تدفق الهواء المحددة لديك. إذا لم يتمكن البائع من توفير خريطة أداء دقيقة تتوافق مع مقاومة مجاري الهواء لديك، فابحث عن مورد آخر. سيبحث حجم المروحة الخاطئ عن السرعة الصحيحة، مما يؤدي إلى إهدار الطاقة والضغط على المحامل.
الجدول 1: قائمة مراجعة تقييم البائعين
فئة التقييم | الحد الأدنى من المتطلبات | لماذا يهم؟ |
|---|---|---|
شفافية البيانات | يتم توفير منحنيات مروحة محددة | يضمن التشغيل بأعلى كفاءة. |
اندماج | دعم أصلي لـ Modbus RTU / 0-10V | يضمن اتصالات BMS سلسة. |
الصوتيات | بيانات مستوى طاقة الصوت عبر عدد الدورات في الدقيقة | يمنع شكاوى الضوضاء في الأماكن المحتلة. |
يدعم | مساعدة التكليف الفني المحلي | يقلل من وقت التوقف عن العمل خلال مراحل التحديثية. |
التحقق من صحة معايير الصناعة يحمي استثمارك. ابحث عن الشهادات المعترف بها في ورقة مواصفات الشركة المصنعة. تضمن شهادة جمعية حركة الهواء والتحكم (AMCA) أن المروحة ستقدم أداء الهواء المعلن. بالنسبة للأسواق الأوروبية، يعد الامتثال لتوجيهات ErP أمرًا إلزاميًا ويشير إلى معايير صارمة لكفاءة استخدام الطاقة. علاوة على ذلك، تأكد من أن الأجهزة الإلكترونية تحمل تصنيفات السلامة UL أو CSA. تثبت هذه الشهادات أن المنتج خضع لاختبارات معملية صارمة من طرف ثالث.
بيئات التدفئة والتهوية وتكييف الهواء (HVAC) معادية بطبيعتها للإلكترونيات. يجب أن تأخذ في الاعتبار تقييمات حماية الدخول (IP). إذا قمت بتركيب المراوح في الخارج أو في أبراج تبريد رطبة، فسوف تفشل التقييمات الداخلية القياسية بسرعة. اطلب تصنيفات IP54 أو IP55 على الأقل لحماية الأجهزة الإلكترونية الداخلية من الغبار ورذاذ الماء. إذا كانت المراوح تعمل بالقرب من الهواء الساحلي المالح أو المواد الكيميائية الصناعية، فيجب الإصرار على استخدام طبقات إيبوكسي واقية متخصصة للمكونات المعدنية. تضمن الحماية البيئية المناسبة أن تستمر المروحة في عمرها الافتراضي الموعود.
توفر معالجة أوجه القصور في المحركات القديمة مسارًا مباشرًا يمكن التنبؤ به بدرجة كبيرة لتقليل نفقات تشغيل المنشأة. من خلال الاستفادة من قوانين التقارب وتصميم المحرك المتقدم، يمكن للمنشآت التخلص من هدر الطاقة الهائل المرتبط بالمخمدات الميكانيكية وأنظمة VFD الأقدم. وقد أثبتت الآليات التقنية فعاليتها، كما أن التأثير المالي الناتج على تكاليف كهرباء الحمل الأساسي كبير.
كرر أنه على الرغم من أن النفقات الرأسمالية الأولية (CAPEX) أعلى، إلا أن المدخرات التشغيلية طويلة الأجل تفضل بشكل حاسم تكنولوجيا EC في البيئات ذات الأحمال المتغيرة. إن الجمع بين التوفير المباشر في الكهرباء، والتخلص من صيانة الحزام، ودورات حياة المعدات الممتدة، يبني حالة عمل مقنعة للتحديث.
خطوتك التالية تتطلب اتخاذ إجراءات عملية. نوصي ببدء تدقيق الطاقة الخاص بالموقع على الفور. حدد وحدات AHU أو وحدات التبريد الأعلى تشغيلًا لديك. قم بإجراء تحديث تجريبي محدود على نظام واحد للتحقق من صحة وفوراتك المتوقعة رياضيًا. بمجرد نجاح البرنامج التجريبي المحلي، يمكنك بكل ثقة طرح برنامج ترقية على مستوى المنشأة.
ج: نعم، ولكن المبلغ لا يذكر. ترسم وحدات الإلكترونيات والاتصالات الموجودة على متن الطائرة تيارًا احتياطيًا اسميًا. يتراوح هذا عادةً من أجزاء من الواط إلى بضعة واط، اعتمادًا على الطراز. وقد طغى على هذا السحب الصغير تمامًا التوفير التشغيلي الهائل الذي تم تحقيقه عند تشغيل المروحة.
ج: يجب أن تنصح بالتشكيك فيما يتعلق بمطالبات "توفير ما يصل إلى 70%" الشاملة. تعتمد التوفيرات الفعلية بشكل كامل على عاملين: عدم كفاءة خط الأساس لنظامك القديم، والنسبة المئوية للوقت الذي تقضيه المروحة الجديدة في العمل عند التحميل الجزئي. قم دائمًا بحساب المدخرات بناءً على دورات العمل المحددة الخاصة بك.
ج: إنه مبرر للغاية في التطبيقات المستمرة التي تعمل لأكثر من 4000 ساعة سنويًا مع الطلب المتغير. وسرعان ما عوض التوفير السريع في الطاقة السعر المتميز. ومع ذلك، بالنسبة للمعدات الاحتياطية الاحتياطية أو الأنظمة التي تعمل بشكل غير متكرر، فإن فترة الاسترداد الممتدة قد لا تبرر النفقات الرأسمالية المباشرة.
