¿Está comparando manzanas con naranjas durante las actualizaciones de HVAC? Muchos profesionales comparan los diseños mecánicos con las tecnologías de motores. Esto crea una confusión generalizada en toda la industria de la ingeniería. Debe abordar este error de categoría directamente. Un término describe la mecánica física del flujo de aire. El otro define la tecnología de los motores eléctricos. Los ingenieros y administradores de instalaciones a menudo buscan una comparación entre ventiladores centrífugos y ventiladores EC . Por lo general, quieren decidir entre unidades de motor de CA tradicionales y modelos modernos para construcciones nuevas. Aclararemos esta frustrante discrepancia terminológica. Evaluará las diferencias de rendimiento específicas entre las configuraciones heredadas y la electrónica integrada. En última instancia, esta guía completa proporciona un marco operativo estricto. Su sistema HVAC representa una enorme inversión de capital. Tomar la decisión equivocada provoca un desperdicio de energía y un aumento de las facturas de mantenimiento. Nuestro análisis elimina el ruido del marketing. Comprenderá exactamente qué hacen estos componentes. Le ayudaremos a tomar decisiones de adquisición seguras y basadas en datos para sus instalaciones.
Falta de terminología: 'Centrífugo' se refiere al diseño del impulsor (cómo se mueve el aire), mientras que 'EC' se refiere al tipo de motor. No tienes que elegir entre ellos; Un ventilador centrífugo EC combina ambas tecnologías.
La verdadera comparación: la decisión de ingeniería real suele ser entre un ventilador centrífugo de CA tradicional (a menudo accionado por correa o que requiere un VFD externo) y un ventilador centrífugo EC de accionamiento directo.
Eficiencia frente a costo de capital: los ventiladores EC ofrecen una eficiencia energética superior al 30 % y control de velocidad variable nativo, pero requieren un gasto de capital inicial (CapEx) mayor en comparación con los modelos de CA estándar.
Realidades del mantenimiento: los ventiladores EC eliminan correas, poleas y transmisiones de frecuencia variable (VFD) externas, lo que reduce los puntos de falla mecánica pero introduce componentes electrónicos integrados que requieren condiciones ambientales de operación específicas.
Los profesionales de la industria a menudo hacen mal uso de la terminología básica. Debe comprender la física subyacente para tomar decisiones informadas. Analicemos estos dos conceptos distintos.
Este término se centra enteramente en el principio aerodinámico. Dicta cómo un sistema mueve el aire. El aire ingresa al ventilador axialmente. Luego, el impulsor giratorio lo fuerza a salir radialmente. Esto cambia la dirección del flujo de aire en noventa grados. Los fabricantes utilizan impulsores curvados hacia adelante, hacia atrás o de perfil aerodinámico. Cada diseño cumple con requisitos específicos de presión estática. Fundamentalmente, un ventilador centrífugo es sólo una carcasa mecánica. Necesita una fuente de energía para girar. Puede alimentarlo con motores AC, DC o EC. El diseño mecánico permanece independiente de la fuente eléctrica.
Este término describe un principio electromecánico. EC significa Conmutado electrónicamente. Representa tecnología de motor avanzada. Un motor EC es esencialmente un motor de CC sin escobillas. Sin embargo, incluye electrónica de a bordo. Estos componentes electrónicos convierten la energía de CA en energía de CC internamente. También proporcionan control de velocidad integrado. Esto elimina los inversores externos. El motor controla continuamente sus propios parámetros. Optimiza los campos magnéticos para una máxima eficiencia. Un ventilador EC simplemente significa un ventilador impulsado por este motor específico.

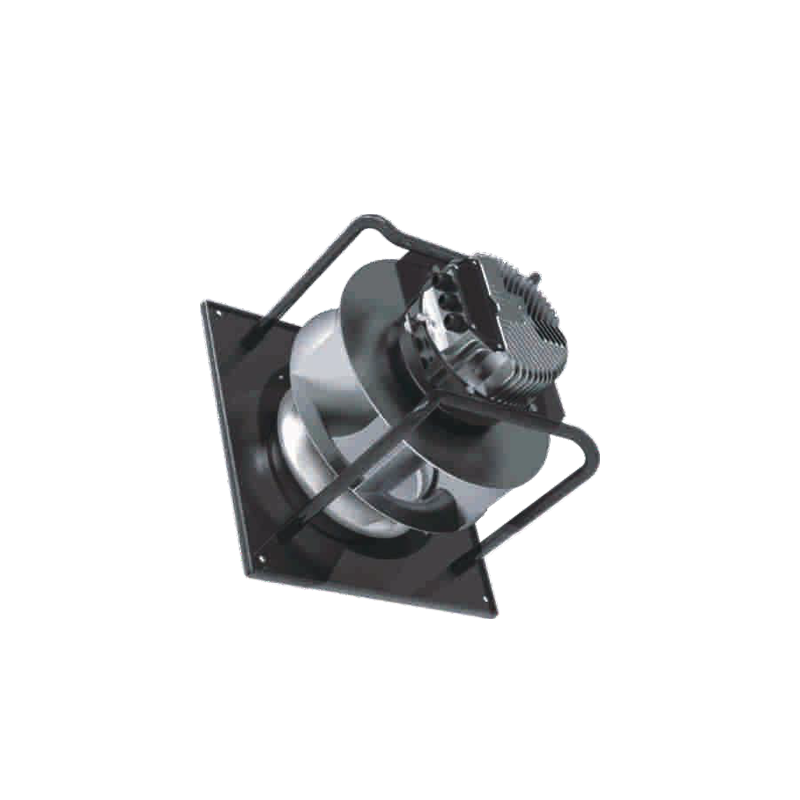

No se elige entre aerodinámica y electrónica. Los combinas. El estándar moderno de la industria es el ventilador centrífugo EC . Combina capacidades aerodinámicas de alta presión con la eficiencia del motor inteligente. Los operadores de instalaciones confían en ellos para HVAC y refrigeración industrial. Ofrecen un flujo de aire superior al tiempo que reducen drásticamente el consumo de energía. Esta combinación domina las especificaciones de ingeniería modernas.
Cuando evalúa una actualización del sistema, debe mirar más allá de las etiquetas básicas. El verdadero debate involucra configuraciones de CA heredadas versus soluciones EC modernas. Debemos analizar tres criterios de desempeño específicos.
Los motores de CA tradicionales desperdician una cantidad significativa de energía. Sufren fuertes caídas de eficiencia con cargas parciales. Si hace funcionar un motor de CA a la mitad de su velocidad, su eficiencia cae en picado. Consume más energía de la necesaria para mantener la rotación. Por el contrario, los motores EC mantienen una curva plana y de alta eficiencia. Funcionan excepcionalmente bien en todos los rangos de velocidad.
Los sistemas heredados también sufren pérdidas de energía física. La fricción de la correa drena la energía antes de que llegue al impulsor. Las pérdidas de unidades externas reducen aún más la eficiencia del sistema. Un sistema de transmisión directa elimina por completo estas pérdidas parásitas. Transfiere energía directamente desde el motor a las palas.
Capacidad de velocidad | Eficiencia del motor de CA estándar | Eficiencia del motor EC |
|---|---|---|
100% carga | 85% | 92% |
75% de carga | 72% | 90% |
50% de carga | 55% | 88% |
25% de carga | 35% | 82% |
Agregar un variador de frecuencia (VFD) a un ventilador de CA causa dolores de cabeza. La complejidad aumenta rápidamente en entornos comerciales. Debe tender cableado blindado especializado. Debe asignar espacio físico para los gabinetes de unidades. Los VFD también introducen distorsión armónica en su red eléctrica. Esto requiere costosos equipos de filtrado.
La electrónica EC resuelve este problema maravillosamente. Cuentan con control nativo de 0-10 V o PWM listo para usar. Ofrecen una perfecta integración Modbus o BACnet. Su sistema de gestión de edificios (BMS) se conecta directamente al motor. Obtiene acceso instantáneo a datos de RPM, uso de energía y alarmas de fallas. Esta conectividad nativa agiliza la automatización de edificios.
La contaminación acústica afecta a las instalaciones HVAC más antiguas. Los motores de CA tradicionales producen un zumbido magnético distintivo. Este zumbido empeora cuando los utiliza con VFD externos a bajas velocidades. Resuena a través de conductos hacia los espacios ocupados.
La conmutación moderna elimina este molesto ruido magnético. La electrónica de a bordo pulsa suavemente los electroimanes. Los fabricantes también adaptan el motor con precisión al impulsor. Esta combinación aerodinámica optimizada reduce las turbulencias. El resultado es un perfil operativo silencioso. Beneficia enormemente a oficinas comerciales y hospitales.
Los ahorros de energía parecen fantásticos sobre el papel. Sin embargo, los operadores deben enfrentar desafíos de implementación en el mundo real. La actualización de equipos introduce variables más allá de la factura mensual de energía. Exploremos las realidades operativas.
Debemos reconocer la realidad inicial de las adquisiciones. La electrónica integrada cuesta más que las piezas mecánicas básicas. El CapEx para actualizaciones modernas frecuentemente excede los reemplazos heredados entre un veinte y un cuarenta por ciento. Sin embargo, las expectativas de retorno de la inversión estándar favorecen en gran medida la actualización.
La mayoría de las instalaciones ven un período de recuperación de uno a tres años. Su cronograma específico depende de su ciclo de trabajo. Las instalaciones que utilizan ventiladores continuamente recuperan costos rápidamente. Las tarifas energéticas locales también aceleran el período de recuperación. Los elevados precios de la electricidad justifican inmediatamente una mayor inversión inicial.
Las configuraciones mecánicas heredadas exigen una intervención humana constante. Los cinturones se estiran con el tiempo. Los rodamientos requieren programas de engrase regulares. Los técnicos deben alinear con precisión las poleas para evitar un desgaste desigual. Estas tareas agotan sus recursos laborales.
Las soluciones de transmisión directa eliminan por completo estos puntos de falla mecánica. Nunca más volverás a reemplazar un cinturón estirado. Nunca se engrasa un rodamiento sellado. Los ahorros en mano de obra se acumulan anualmente. Los equipos de las instalaciones pueden redirigir su atención hacia tareas preventivas en otros lugares. El tiempo de actividad aumenta drásticamente.
Categoría de componente | Configuración de aire acondicionado tradicional | Solución integrada moderna |
|---|---|---|
Mecanismo de accionamiento | Correas, poleas, ejes externos | Transmisión directa (motor dentro del impulsor) |
Controlador de velocidad | Panel VFD montado en la pared | Microprocesador interno |
Necesidades de mantenimiento | Alta (tensión de correa mensual) | Bajo (Inspección visual periódica) |
Puntos de falla | Múltiples mecánicos y eléctricos. | Tarjeta electrónica centralizada |
Las limitaciones de espacio dictan muchas decisiones de ingeniería. Las unidades de tratamiento de aire (AHU) más antiguas contienen equipos voluminosos. Los soportes de motor externos ocupan un valioso espacio en el suelo. Las carcasas de las unidades bloquean el acceso para mantenimiento.
Los conjuntos de enchufes ofrecen una alternativa increíblemente compacta. Se deshacen por completo de las enormes carcasas metálicas. El motor se encuentra directamente dentro del cubo del impulsor. Este diseño libera un importante espacio físico. Los hace ideales para adaptaciones restringidas de AHU. Puede deslizar una nueva matriz a través de puertas comerciales estándar. Evitará costosos trabajos de demolición.
Diferentes industrias exigen diferentes métricas de desempeño. Las soluciones de refrigeración genéricas fallan en entornos especializados. Examinemos cómo sectores específicos implementan estas tecnologías.
Las granjas de servidores generan cargas térmicas masivas. Requieren soluciones de refrigeración precisas y escalables. Una falla aquí causa una pérdida de datos catastrófica. Las instalaciones dependen de protocolos de redundancia N+1. Instalan varios ventiladores más pequeños en lugar de una unidad gigante.
Los conjuntos de enchufes integrados destacan en estos entornos. Su modularidad permite un rápido intercambio en caliente. También cuentan con una disipación de calor increíblemente baja. Los motores funcionan fríos. No añaden cargas térmicas innecesarias a los pasillos fríos. Esta precisión mantiene estable la infraestructura de telecomunicaciones.
La fabricación de productos sanitarios opera bajo un estricto cumplimiento de las normas sobre partículas. La contaminación del aire arruina lotes de productos multimillonarios. Los sistemas heredados plantean un grave riesgo en este caso. Cuando las correas de caucho giran, arrojan partículas de polvo microscópicas. Este polvo negro contamina la corriente de aire.
Las configuraciones de transmisión directa eliminan por completo este riesgo de contaminación. No contienen cinturones de goma. Utilizan rodamientos sellados que evitan fugas de grasa. Garantizan que la corriente de aire se mantenga impecable. Las instalaciones farmacéuticas los especifican exclusivamente para mantener las certificaciones ISO de sala limpia.
Los mandatos energéticos globales continúan endureciéndose. Los gobiernos apuntan agresivamente a las emisiones de los edificios comerciales. Las instalaciones enfrentan una presión cada vez mayor para modernizar su infraestructura.
Directivas ErP: Las regulaciones europeas exigen estrictos grados mínimos de eficiencia para todos los equipos de ventilación.
Estándares ASHRAE: Las pautas estadounidenses impulsan capacidades de velocidad variable en espacios comerciales.
Aplicación del código local: los municipios de la ciudad frecuentemente rechazan los motores de CA básicos durante las revisiones de permisos de construcción.
Estos marcos regulatorios alejan a las instalaciones del hardware heredado. Obligan a la adaptación hacia niveles más altos de eficiencia.
Debemos proporcionar una orientación equilibrada. La electrónica integrada no resuelve todos los problemas de ingeniería. A veces, la tecnología más antigua sigue siendo la mejor opción. Debe evaluar cuidadosamente los riesgos ambientales antes de comprar.
La electrónica de a bordo tiene limitaciones térmicas estrictas. Los microprocesadores fallan cuando se exponen a calor extremo. La mayoría de los motores integrados tienen un límite térmico superior de alrededor de 40 °C a 60 °C. No pueden sobrevivir más allá de este umbral.
Considere cocinas comerciales u hornos industriales. Debes extraer aire de escape increíblemente caliente. Aquí brilla una configuración mecánica tradicional. Colocas el impulsor mecánico en la corriente de aire caliente. El tonto motor de CA se monta fuera de los conductos. Respira aire ambiente fresco. Sobrevive mientras la electrónica se derrite.
Las plantas de procesamiento de productos químicos presentan peligros únicos. La corriente de aire suele contener gases altamente corrosivos. Los vapores ácidos destruyen rápidamente las placas de circuito. Incluso los recubrimientos conformados fallan bajo ataques químicos sostenidos.
Si procesa vapores corrosivos, evite los dispositivos electrónicos integrados en la corriente de aire. Es necesario un ventilador mecánico especializado. Se utilizan impulsores resistentes a la corrosión. Los componentes de accionamiento se separan mediante un eje largo. Esto aísla las costosas piezas eléctricas. Minimiza el riesgo de fallas electrónicas catastróficas.
Los sitios industriales remotos a menudo sufren de mala calidad de energía. Con frecuencia se producen fuertes picos de tensión. Las sobretensiones no mitigadas dañan los microprocesadores sensibles. Reemplazar placas electrónicas estropeadas cuesta miles de dólares.
Los robustos motores de CA estándar manejan mucho mejor la energía sucia. Carecen de componentes sensibles de silicio. Un pico de voltaje masivo podría activar un disyuntor, pero los devanados de cobre generalmente sobreviven. En regiones con redes eléctricas muy inestables, los motores "tontos" ofrecen mayor confiabilidad.
Debe cambiar su perspectiva de adquisiciones. No vea esto como una batalla entre estilos de impulsor. El debate entre ventiladores centrífugos y ventiladores EC es fundamentalmente erróneo. Representa una elección entre accionamientos mecánicos heredados y sistemas integrados modernos. Está eligiendo entre mantenimiento manual y eficiencia automatizada.
Para entornos limpios, ambientales y de demanda variable, la configuración integrada gana fácilmente. Se presenta como la opción definitiva para el éxito operativo a largo plazo. Reduce drásticamente las facturas de energía y elimina los tediosos cambios de correa. Sin embargo, el calor extremo o los gases de escape corrosivos requieren precaución. Las configuraciones tradicionales de transmisión separada siguen siendo absolutamente necesarias para esas duras condiciones.
Tus próximos pasos están claros. Primero, audite los ciclos de trabajo actuales de su AHU. En segundo lugar, calcule los posibles ahorros de energía de la modernización en función de las tarifas de servicios públicos locales. Finalmente, consulte la hoja de especificaciones del fabricante. Verifique los límites operativos térmicos antes de finalizar cualquier orden de compra. Armado con este conocimiento, optimizará su infraestructura HVAC con confianza.
R: Sí, puedes. El proceso de modernización generalmente implica retirar por completo el antiguo conjunto del ventilador accionado por correa. Luego instala una serie compacta de ventiladores enchufables. Este intercambio libera espacio interno en el gabinete. Sin embargo, debe actualizar el cableado de control de su BMS para utilizar las nuevas entradas digitales.
R: No, no lo hacen. Los motores cuentan con conmutación electrónica incorporada. Manejan internamente su propia conversión de CA a CC. También cuentan con software de control de velocidad nativo. Esto hace que los voluminosos variadores de frecuencia externos queden completamente obsoletos. Ahorra espacio en la pared y elimina el cableado complejo.
R: Sí, conllevan un perfil de riesgo diferente. Las tareas de mantenimiento ocurren con mucha menos frecuencia. Sin embargo, si la electrónica integrada falla, no se puede simplemente cambiar un condensador genérico barato. A menudo es necesario reemplazar todo el conjunto del motor y el ventilador. Traslada los costos de la mano de obra rutinaria al reemplazo ocasional de componentes.
