Hoy en día, las crecientes presiones regulatorias presionan a los administradores de instalaciones. Las estrictas directivas ErP y los estándares ASHRAE exigen una rápida adaptación en todas las carteras de edificios comerciales. Al mismo tiempo, los crecientes gastos operativos obligan a los ingenieros a abandonar los motores de CA tradicionales. La transición a la tecnología de conmutación electrónica (EC) ya no es solo una tendencia de sostenibilidad. Representa una estricta necesidad comercial. Los sistemas heredados desperdician energía, consumen espacio mecánico valioso y requieren excesivas horas de mantenimiento. Las instalaciones modernas necesitan actualizaciones confiables para sobrevivir a márgenes operativos ajustados y códigos energéticos estrictos. Elegir el ventilador centrífugo EC adecuado para HVAC requiere ir más allá de las afirmaciones comerciales de máxima eficiencia. Debemos evaluar rigurosamente el rendimiento de carga parcial, la preparación para la integración y los impactos financieros generales. Aprenderá marcos de selección prácticos para garantizar que las modificaciones de sus equipos produzcan retornos financieros reales. Esta guía explora los fundamentos de ingeniería y los pasos prácticos de integración necesarios para realizar actualizaciones exitosas de HVAC.
Los ventiladores centrífugos de CA tradicionales dependen de variadores de frecuencia (VFD) externos para el control de velocidad variable. Este enfoque heredado crea ineficiencias inherentes. Los accionamientos externos provocan importantes pérdidas de transmisión eléctrica. Las configuraciones de aire acondicionado accionadas por correa requieren una huella mucho mayor dentro de la unidad de tratamiento de aire. También exigen mayores gastos de mantenimiento. Los técnicos frecuentemente deben tensar correas, lubricar cojinetes y alinear poleas. Estas tareas recurrentes agotan los presupuestos de mantenimiento de las instalaciones y aumentan el tiempo de inactividad del sistema.
Podemos resolver estos problemas adoptando un enfoque de hardware consolidado. Debería considerar un ventilador EC de ahorro de energía como su solución principal. Esta tecnología integra el motor, el controlador y el impulsor en una sola unidad. Se eliminan por completo las correas y transmisiones externas. Esta integración de transmisión directa elimina la fricción de la transmisión. También simplifica enormemente los procedimientos de instalación para los contratistas mecánicos.
Debemos evaluar el colapso financiero de manera realista. Se enfrentará a un gasto de capital inicial (CAPEX) entre un 20% y un 40% mayor al comprar tecnología EC. Sin embargo, los ahorros en gastos operativos (OPEX) compensaron rápidamente esta prima. La mayoría de las instalaciones comerciales logran una recuperación total de la inversión en un plazo de uno a tres años. Estos ahorros se logran mediante la eliminación de reemplazos de correas, la reducción de la fricción mecánica y un consumo de energía significativamente menor.
Debe mantener una actitud escéptica durante la fase de especificación. Los reclamos de rentabilidad financiera dependen completamente del tiempo de ejecución de su sistema y del porcentaje de carga parcial. Los sistemas de volumen de aire variable (VAV) generan enormes ahorros. Los sistemas de volumen constante y carga completa obtienen beneficios financieros menos dramáticos. Evalúe siempre su perfil operativo específico antes de aprobar la mejora de capital.
Los motores EC proporcionan una eficiencia de carga parcial excepcional. Los motores de inducción de CA tradicionales sufren importantes pérdidas por deslizamiento cuando funcionan por debajo de su velocidad máxima. La tecnología EC utiliza un rotor de imán permanente y conmutación electrónica. Este diseño permite que el motor mantenga una alta eficiencia en un rango de velocidades notablemente amplio. Cuando su edificio requiere solo un 50 % de flujo de aire, un ventilador EC consume una fracción de su potencia a plena carga. La ley del cubo de la dinámica de fluidos maximiza estos ahorros. Reducir la velocidad del ventilador a la mitad reduce el consumo de energía en casi un 87,5 %.
El rendimiento acústico es otra ventaja crítica de ingeniería. Los espacios comerciales, hospitales y centros de datos exigen un estricto control del ruido. Las configuraciones de aire acondicionado tradicionales suelen generar vibraciones estructurales. Los VFD frecuentemente inducen un chirrido eléctrico agudo en los motores de CA a bajas velocidades. La tecnología EC elimina este ruido tonal. La electrónica integrada conmuta suavemente los campos magnéticos. Esta conmutación suave evita los picos acústicos discordantes asociados con los variadores de frecuencia heredados. Los ocupantes del edificio experimentan un ambiente mucho más tranquilo.

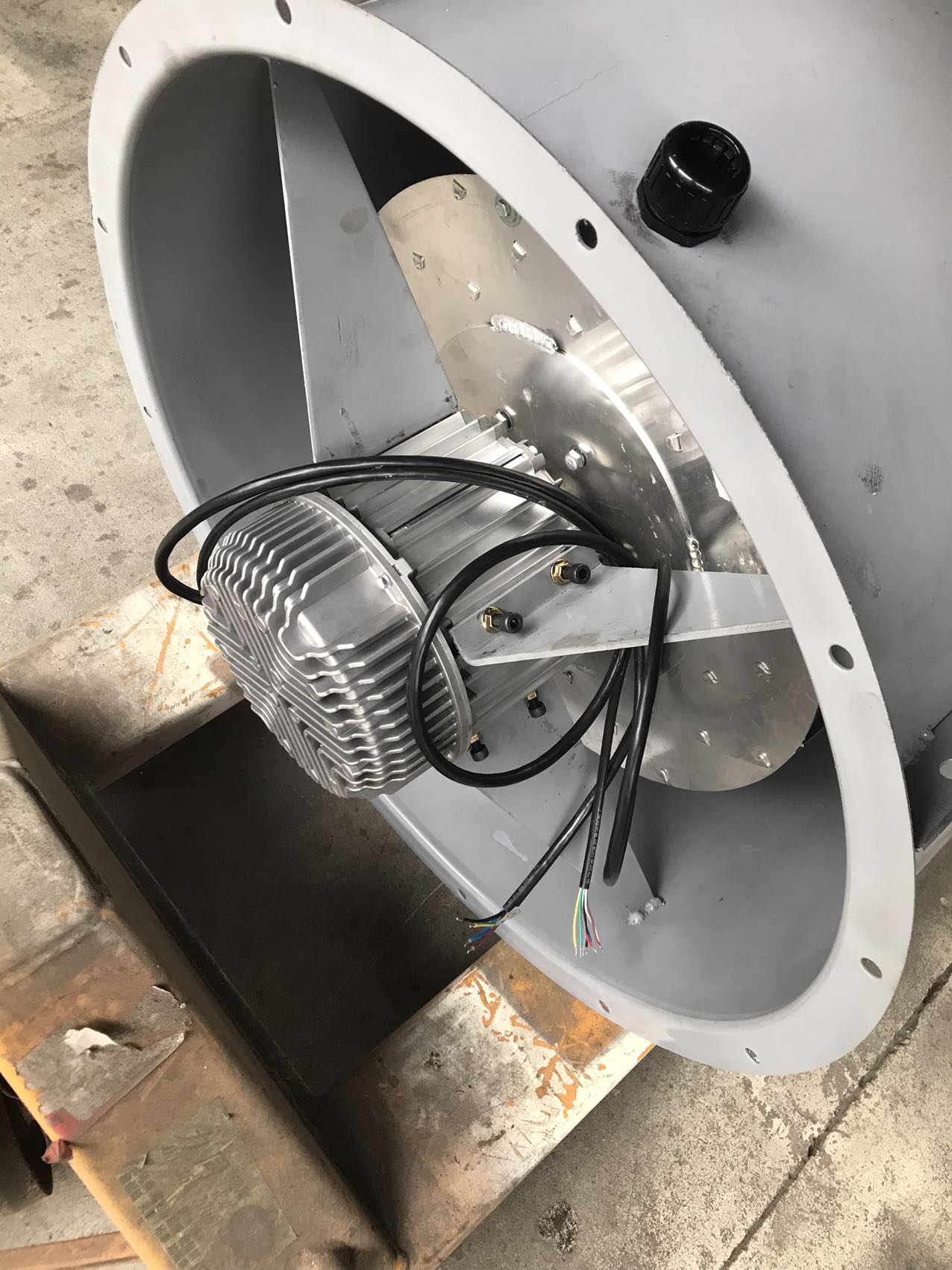

El diseño de equipos modernos se beneficia enormemente del factor de forma compacto. La tecnología EC integra el rotor externo directamente dentro del impulsor del ventilador. Esta brillante elección de ingeniería reduce drásticamente la huella física. Puede diseñar unidades de tratamiento de aire (UTA) más delgadas. Las salas de máquinas ganan un valioso espacio. Durante los proyectos de modernización, los contratistas pueden maniobrar fácilmente estas unidades compactas a través de puertas comerciales estándar. Evita el costoso proceso de derribar paredes sólo para reemplazar un conjunto de ventilador mecánico.
La gestión de instalaciones moderna requiere una visibilidad profunda de los sistemas mecánicos. Los fanáticos de EC destacan en esta área debido a su perfecta conectividad. Cuentan con entradas de control integradas como oferta estándar. No es necesario comprar ni programar variadores de velocidad externos. Esta inteligencia nativa simplifica los esquemas de cableado y reduce los requisitos del panel eléctrico.
Generalmente clasificamos estas entradas de control en dos métodos estándar:
| Característica | Analógico (0-10 V/4-20 mA) | Digital (Modbus RTU) |
|---|---|---|
| Complejidad de instalación | Bajo (cableado punto a punto) | Medio (red en cadena) |
| Comentarios de datos | Limitado (generalmente solo relés de falla) | Extensivo (RPM, Watts, Temp, Fallos) |
| Costo del cable | Mayor (ejecuciones individuales por ventilador) | Inferior (bus único en red) |
| Mejor aplicación | UTA independientes de zona única | Grandes matrices y edificios inteligentes |
La confiabilidad operativa aumenta significativamente mediante el control de circuito cerrado. Los filtros de construcción se cargan lentamente de polvo con el tiempo. Esto aumenta la caída de presión estática interna. Un ventilador tradicional entregaría menos aire a medida que el filtro se obstruya. Una configuración EC inteligente monitorea esta resistencia. Ajusta automáticamente sus RPM para mantener una salida de flujo de aire constante (CFM). Las tasas de ventilación de los edificios se mantienen perfectamente constantes independientemente de la degradación del filtro.
Seleccionar el equipamiento óptimo requiere una cuidadosa adaptación aerodinámica. Debe elegir entre geometrías de hoja curvadas hacia adelante y hacia atrás. Cada uno tiene un propósito mecánico muy específico.
Los ventiladores curvados hacia atrás destacan en aplicaciones de alta presión estática. Presentan una curva de potencia sin sobrecarga. Esto significa que el motor no se quemará si la resistencia del sistema cae inesperadamente. Especificamos unidades curvadas hacia atrás para AHU estándar, refrigeración de centros de datos y salas blancas. Ofrecen la mayor eficiencia aerodinámica máxima.
Los ventiladores curvados hacia adelante mueven grandes volúmenes de aire a presiones operativas más bajas. Operan a velocidades de rotación más bajas para un caudal determinado. Esto los hace acústicamente favorables para espacios reducidos. Los especificamos para unidades fan coil (FCU) y transiciones de conductos compactos. Sin embargo, carecen de la capacidad de alta presión de sus homólogos retrógrados.
Debe dimensionar el equipo según la curva exacta del sistema. No se limite a igualar el CFM máximo que figura en una hoja de datos heredada. Debe evaluar el punto de funcionamiento específico en la curva de rendimiento del ventilador. Seleccionar un ventilador que funciona demasiado a la izquierda de su curva provoca un aumento repentino. El aumento repentino crea un ruido aerodinámico severo y tensión mecánica. Seleccionar un ventilador demasiado hacia la derecha corre el riesgo de atascarse. El punto de operación debe ubicarse cerca del centro de la envolvente de eficiencia.
Verifique siempre las especificaciones ambientales y de cumplimiento. Verifique las clasificaciones de protección de ingreso (IP). Especifique IP54 o IP55 para instalaciones al aire libre o ambientes muy húmedos. Estas clasificaciones protegen los sensibles componentes electrónicos internos del polvo y la humedad. Además, exige certificaciones UL y CE. Los inspectores de construcción locales exigirán estas marcas de seguridad antes de aprobar su modernización mecánica.
La actualización a la tecnología EC introduce realidades de implementación específicas. Se debe valorar la infraestructura eléctrica existente. Grandes conjuntos de motores EC pueden introducir distorsiones armónicas en la red eléctrica del edificio. Los rectificadores internos convierten la energía CA en CC. Este proceso extrae corriente no lineal. Debe medir la distorsión armónica total (THDi) durante la fase de diseño. Especifique filtros de armónicos activos en el panel eléctrico principal si implementa una gran matriz de ventiladores en la pared.
La adaptación estructural requiere una cuidadosa planificación mecánica. Los gabinetes Legacy AC fueron diseñados para patrones de flujo de aire específicos. No se puede simplemente colocar una unidad nueva en una caja vieja. Los paneles de montaje de mamparo deben tener suficiente rigidez. Los paneles flexibles destruyen la eficiencia aerodinámica y crean ruidos de baja frecuencia. Además, los gabinetes heredados a menudo carecen de espacios libres de entrada adecuados. Debe especificar enderezadores de flujo de aire o conos de entrada. Estos accesorios evitan las turbulencias de entrada, que de otro modo arruinarían el rendimiento del ventilador y aumentarían el ruido.
Los administradores de instalaciones deben seguir una lógica estricta de selección. Siga este plan de acción de tres pasos antes de ejecutar cualquier orden de compra:
La actualización a un ventilador centrífugo EC representa una inversión estratégica en eficiencia operativa a largo plazo. Nunca se trata simplemente de un simple cambio de hardware. Está reemplazando la fricción mecánica heredada por una aerodinámica inteligente y en red. Hemos visto cómo la eficiencia de carga parcial y los controles integrados superan ampliamente a las tecnologías de inducción más antiguas. El costo de capital inicial genera retornos rápidos a través de facturas de servicios públicos dramáticamente más bajas y la eliminación del mantenimiento mecánico.
Debe hacer coincidir el perfil aerodinámico de la pala con las presiones específicas de su sistema. También debes preparar tu infraestructura eléctrica para las nuevas características de carga. Recomendamos encarecidamente a los compradores que consulten con ingenieros técnicos de ventas al principio del proceso. Pídales que ejecuten un cálculo de recuperación del ciclo de vida específico. Exija un análisis de la curva de rendimiento basado en los parámetros exactos de su red de conductos. Una cuidadosa ingeniería inicial garantiza una actualización mecánica exitosa y de alta eficiencia.
R: El retorno de la inversión suele oscilar entre 12 y 36 meses. Este cronograma depende en gran medida de las tarifas energéticas locales y los requisitos de carga variables. Los sistemas que funcionan 24 horas al día, 7 días a la semana con cargas parciales fluctuantes logran la recuperación más rápida. Los sistemas de volumen constante tardarán más en recuperar el gasto de capital inicial.
R: No. Los ventiladores EC cuentan con electrónica de conmutación integrada directamente en la carcasa del motor. Esta integración nativa elimina por completo el costo, el espacio mecánico y el cableado complejo asociados con los variadores de frecuencia externos.
R: La mayoría de las unidades estándar admiten temperaturas de funcionamiento de hasta 60 °C (140 °F). Sin embargo, la electrónica interna es sensible al calor extremo. Es vital verificar las clasificaciones de protección térmica de los componentes electrónicos internos y especificar funciones de enfriamiento personalizadas para aplicaciones industriales de alto calor.
R: Depende completamente de la aplicación. Las aspas curvadas hacia atrás destacan por su eficiencia de alta presión y ofrecen características sin sobrecarga. Las aspas curvadas hacia adelante proporcionan mayores volúmenes de flujo de aire a velocidades más bajas, lo que las hace ideales para espacios de dimensiones reducidas con requisitos de presión estática más bajos.
