La transición del control analógico (0-10V/PWM) a la comunicación digital en los sistemas HVAC ya no es opcional para los edificios inteligentes modernos. Los administradores de instalaciones enfrentan una intensa presión para optimizar el uso de energía y mantener una calidad del aire interior impecable. Ya no puede confiar en señales ciegas y unidireccionales para gestionar entornos complejos. La ventilación inteligente requiere un flujo de datos continuo y bidireccional. Necesita más que simples comandos de velocidad. Su sistema debe manejar informes de fallas en tiempo real, retroalimentación de RPM y métricas granulares de consumo de energía.
La implementación de un ventilador RS485 EC permite sistemas de control de ventilación escalables y controlados por sensores. Actúa como la columna vertebral digital de la automatización responsiva de edificios. Sin embargo, para obtener el retorno total de la inversión se requiere una atención estricta a los detalles. Debe gestionar cuidadosamente la integración de protocolos, el mapeo de registros de tenencia y la topología de red. Esta guía explora los pasos de implementación críticos necesarios para el éxito. Aprenderá cómo unir eficazmente el movimiento mecánico del aire y la inteligencia digital del edificio.
Los operadores de edificios buscan constantemente formas de mejorar el rendimiento de HVAC y al mismo tiempo reducir la fricción operativa. Pasar a la comunicación digital proporciona una base sólida para la gestión automatizada de edificios.
Los sistemas analógicos heredados que dependen de señales de 0-10 V sufren limitaciones físicas inherentes. A menudo experimentará una caída de voltaje en tramos de cable largos. Un controlador puede enviar una señal de 10 V, pero el ventilador solo recibe 8,5 V debido a la resistencia de la línea. Esto da como resultado una ventilación de bajo rendimiento. Además, el control analógico es fundamentalmente unidireccional. Operas el sistema a ciegas. El controlador maestro envía un comando de velocidad pero no recibe confirmación. No puede verificar si el ventilador está girando, calado o dañado. Esta falta de capacidad de diagnóstico obliga a los equipos de mantenimiento a adoptar una postura reactiva.
La comunicación digital transforma los ventiladores de simples componentes mecánicos en nodos de red inteligentes.
Mantenimiento predictivo: los administradores de instalaciones obtienen un acceso sin precedentes a los datos internos del motor. La red RS485 transmite temperaturas de funcionamiento en tiempo real, horas de funcionamiento acumuladas y alertas de bloqueo del rotor. Puedes monitorear estas variables constantemente. Esta visibilidad permite a los equipos pasar de reparaciones de emergencia reactivas a mantenimiento predictivo planificado. Puede reemplazar cojinetes o eliminar obstrucciones antes de que una falla catastrófica interrumpa las operaciones del edificio.
Costo de instalación: las configuraciones analógicas requieren cableado interno dedicado para cada ventilador. Esto consume enormes cantidades de cobre y mano de obra. La tecnología RS485 reemplaza estos engorrosos paquetes analógicos con una topología de cadena tipo margarita serializada. Se pasa un único cable de par trenzado de un ventilador al siguiente. Esto reduce drásticamente la complejidad del cableado, la congestión de la bandeja de cables y los costos iniciales de instalación.
Debe medir una implementación con métricas operativas claras. Una instalación exitosa reduce significativamente el consumo general de energía de HVAC. Lo logra haciendo coincidir la velocidad del ventilador con precisión con la demanda ambiental en tiempo real. Además, una configuración digital altamente optimizada debería mantener un tiempo de actividad del 99,9% en el bus de comunicación. La estabilidad de la señal evita paradas inesperadas del sistema y garantiza un control climático continuo.
La selección del hardware adecuado determina la estabilidad a largo plazo de su red de ventilación. Debe evaluar la eficiencia mecánica junto con la madurez digital.

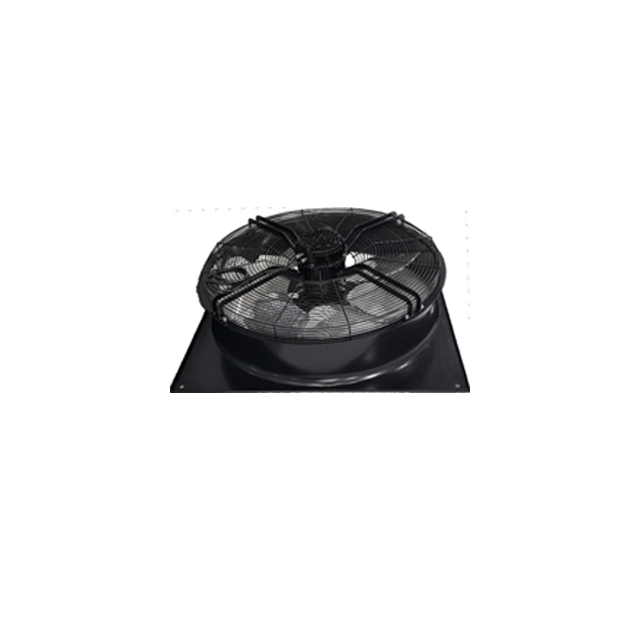

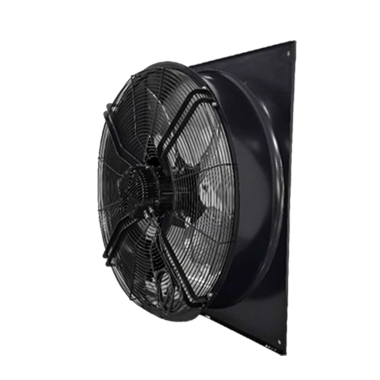

El control digital significa poco si el hardware subyacente desperdicia energía. Busque componentes electrónicos de conmutación altamente eficientes integrados directamente en la carcasa del motor. También debe evaluar el diseño óptimo de la hoja para su aplicación específica. Por ejemplo, especificar un ventilador axial EC tiene sentido para requisitos específicos de volumen de aire de suministro o escape donde las demandas de presión estática son moderadas. Verifique siempre el rango de temperatura de funcionamiento de la electrónica integrada. Verifique la clasificación IP para asegurarse de que el ventilador pueda soportar el polvo y la humedad en salas mecánicas hostiles.
El tablero de comunicación interna sirve como cerebro del ventilador.
Cumplimiento de Modbus RTU: asegúrese de que el ventilador utilice el protocolo Modbus RTU estándar. Evite los protocolos RS485 propietarios de circuito cerrado. Los sistemas cerrados lo encierran en un ecosistema de un solo fabricante. El Modbus RTU estándar garantiza la interoperabilidad entre varias plataformas BMS y controladores de terceros.
Transparencia del mapa de registro: un proveedor confiable proporcionará un mapa de registro de tenencias claro y estandarizado. Esta documentación detalla exactamente cómo comunicarse con el dispositivo. Debe enumerar claramente cada dirección, estado de lectura/escritura y tipo de datos. Una documentación deficiente provoca interminables retrasos en la puesta en servicio.
Estructura típica del registro de retención Modbus
| Dirección de registro | Función Descripción | Capacidad de lectura/escritura | Rango/tipo de datos |
|---|---|---|---|
| 40001 | Configuración de velocidad del ventilador objetivo | Leer/Escribir | 0-10000 (0-100%) |
| 40002 | Comentarios de RPM reales | Solo lectura | 0 - RPM máximas |
| 40003 | Temperatura interna del motor | Solo lectura | Grados Celsius (INT16) |
| 40004 | Estado del código de falla | Solo lectura | 0 = Normal, 1+ = Códigos de error |
Se producen interrupciones en la red. Un cable cortado o un controlador maestro fallido pueden interrumpir instantáneamente la señal RS485. Evalúe el comportamiento predeterminado del ventilador ante la pérdida de comunicación. Un ventilador digital bien diseñado le permite programar un estado a prueba de fallos. Podría mantener la última velocidad conocida para evitar caídas repentinas de presión. Alternativamente, puede configurarlo para que baje al 0% o aumente hasta una velocidad segura preestablecida (como 50%) para garantizar una ventilación mínima. Esta característica es fundamental para el cumplimiento de la seguridad en laboratorios e instalaciones industriales.
Una red RS485 alcanza su máximo potencial cuando se integra con sensores ambientales inteligentes. Esta sinergia crea un ecosistema climático automatizado y autoajustable.
Los estándares de construcción modernos enfatizan la ventilación controlada por demanda (DCV). Esta estrategia reduce el desperdicio de energía al ventilar los espacios basándose únicamente en la ocupación real y la calidad del aire. Esto se logra asignando las curvas de velocidad del ventilador a entradas en tiempo real de controladores inteligentes externos. Estos controladores monitorean continuamente los niveles de CO2, PM2.5 y VOC.
El flujo lógico opera en un bucle continuo y automatizado:
Este sistema de circuito cerrado garantiza que el ventilador nunca gire más rápido de lo necesario. Reduce drásticamente el consumo de energía durante las horas de menor actividad y, al mismo tiempo, elimina agresivamente los contaminantes durante el uso máximo.
Muchos edificios inteligentes modernos dependen de una infraestructura de nube inalámbrica. Debe unir estos protocolos inalámbricos modernos con redes cableadas robustas. Los controladores de borde modernos actúan aquí como puertas de enlace esenciales. Convierten comandos de aplicaciones móviles o Wi-Fi basados en la nube en señales RS485 localizadas para la red de ventiladores. Por ejemplo, un administrador de instalaciones puede ajustar los puntos de ajuste de forma remota a través de una aplicación habilitada para Tuya. El servidor en la nube hace ping a la puerta de enlace local a través de Wi-Fi. La puerta de enlace traduce instantáneamente este paquete en un comando Modbus RTU. Empuja la instrucción por el cable RS485 hasta la dirección específica del ventilador. Esta arquitectura híbrida ofrece comodidad en la nube sin sacrificar la confiabilidad localizada y cableada.
La arquitectura digital teórica a menudo choca con las duras realidades físicas. Debe seguir estrictas reglas eléctricas y de red para evitar comunicaciones inestables.
Las redes RS485 requieren un estricto cumplimiento del enrutamiento en cadena. Debe cablear la red secuencialmente desde el dispositivo A al dispositivo B y luego al dispositivo C. Evitar topologías en estrella o en anillo es absolutamente fundamental. Las configuraciones en estrella crean múltiples ramas de cable. Estas ramas provocan reflexión de la señal y desajustes de impedancia. Las señales reflejadas rebotan por el cable y corrompen los paquetes de datos entrantes. Esto provoca la caída de comandos y un comportamiento errático de los fanáticos.
Cada nodo de una red Modbus requiere un identificador único. Debe asignar una dirección estándar que oscila entre 1 y 247 durante la puesta en servicio previa. Abordar los conflictos representa un riesgo técnico enorme. Si dos ventiladores comparten la dirección 15, el controlador maestro no puede descifrar sus respuestas. Sus paquetes de datos chocarán en el autobús. Esto crea una tormenta de datos ilegibles. Las mejores prácticas dictan la creación de un mapa de red detallado. Asigne y documente físicamente todas las direcciones en la carcasa del ventilador antes de montarlos en techos de difícil acceso.
Las señales digitales son muy susceptibles a la degradación física. La protección de la capa física no es negociable para el tiempo de actividad del sistema.
No se pueden comprar ventiladores digitales disponibles sin un riguroso proceso de investigación. Un enfoque de adquisición sistemático evita costosos fallos de integración posteriores.
Su entorno físico dicta las especificaciones de hardware. ¿Se trata de una implementación para una sala limpia sensible, un centro de datos de alta densidad, una AHU modular o ventilación comercial general? Los entornos de alta densidad requieren ventiladores con capacidades de alta presión estática. El factor de forma también importa. Un ventilador axial se adapta a aplicaciones de escape amplias y abiertas, mientras que un impulsor centrífugo curvado hacia atrás maneja la alta resistencia de los filtros HEPA.
Nunca asuma la funcionalidad plug-and-play. Debe verificar los parámetros de comunicación predeterminados del ventilador con su controlador maestro existente. Verifique las velocidades en baudios predeterminadas (normalmente 9600 o 19200) y las opciones de paridad (Ninguna, Par o Impar). Una discrepancia en la velocidad en baudios hace que la comunicación sea imposible. Algunos ventiladores más baratos bloquean sus velocidades en baudios, lo que obliga a reprogramar todo el BMS para que coincida con el ventilador. Exija siempre parámetros de comunicación configurables.
El conocimiento es su mejor defensa contra los obstáculos a la integración. Nunca adquiera un ventilador RS485 sin antes revisar la ficha técnica y el manual de comunicación Modbus. Asegúrese de que el proveedor proporcione un mapa completo del registro de tenencias. Si el fabricante duda en compartir su manual de protocolo, es probable que utilice un sistema propietario. Aléjese de los sistemas cerrados.
Los despliegues a gran escala conllevan un riesgo financiero enorme. Recomendamos encarecidamente comprar primero una sola unidad y un controlador inteligente compatible. Ejecute una prueba de banco para verificar los protocolos de enlace de red y la lógica del sensor. Confirme que el ventilador sube suavemente cuando aumentan los niveles de CO2. Compruebe si los códigos de falla se activan correctamente cuando simula un bloqueo del rotor. Una prueba piloto exitosa valida su lógica de programación antes de comprometerse con una implementación en toda la instalación.
La integración de un ventilador digital RS485 cierra la brecha crítica entre el movimiento mecánico del aire y la inteligencia digital del edificio. Aleja su infraestructura de sistemas analógicos ciegos y derrochadores. Usted desbloquea ahorros de energía avanzados, control preciso de la demanda y diagnósticos proactivos. Los administradores de instalaciones finalmente pueden ver exactamente lo que sucede dentro de sus redes HVAC en tiempo real.
Si bien el costo inicial del hardware puede ser marginalmente más alto que el de las unidades analógicas básicas, el panorama financiero más amplio favorece fuertemente el control digital. La enorme reducción de la complejidad del cableado reduce drásticamente los costes de instalación. Cuando se combina con ahorros en el ciclo de vida gracias a la ventilación controlada por demanda y el mantenimiento predictivo, el enfoque digital ofrece un retorno de la inversión rápido y compuesto.
Su próximo paso viable es consultar directamente con un ingeniero de ventilación certificado. Pídales que revisen la arquitectura Modbus específica de su sitio. Luego, debe solicitar una curva de selección de ventilador detallada que coincida exactamente con su punto de funcionamiento requerido para garantizar la máxima eficiencia aerodinámica.
R: En condiciones ideales con cableado blindado y terminación adecuados, una red RS485 puede alcanzar hasta 1200 metros (4000 pies). Sin embargo, la velocidad en baudios y la EMI ambiental pueden reducir este límite práctico. Las velocidades de baudios más bajas generalmente permiten tendidos de cable más largos.
R: Un ventilador de 0-10 V recibe una señal de voltaje analógica unidireccional para determinar la velocidad. Un ventilador RS485 utiliza un protocolo digital (generalmente Modbus) para la comunicación bidireccional, lo que le permite recibir comandos de velocidad y enviar datos como RPM, consumo de energía y códigos de error.
R: Sí. A cada ventilador se le asigna una dirección Modbus única (normalmente de 1 a 247). El controlador maestro puede enviar comandos específicos a ventiladores individuales o transmitir comandos a todos los ventiladores en la red en cadena.
R: Necesita un dispositivo maestro capaz de comunicarse Modbus RTU a través de RS485. Puede ser un controlador de ventilación inteligente dedicado, un PLC o un sistema de gestión de edificios (BMS) centralizado.
