Una prueba de aislamiento fallida puede detener la producción rápidamente. También puede exponer riesgos de seguridad ocultos. Cuando se hipoteque un motor EC, el objetivo no es 'estresarlo más'. El objetivo es confirmar la seguridad del aislamiento sin dañar sus componentes electrónicos. En este artículo, aprenderá la lógica de prueba correcta, los puntos de cableado seguros y los errores comunes que se deben evitar.
● Una prueba de alta tensión comprueba si el aislamiento puede soportar altas tensiones entre las piezas vivas y el bastidor del motor o la tierra protectora.
● Un Un motor EC necesita más cuidado que un simple motor de CA porque puede incluir componentes electrónicos incorporados, circuitos inversores, condensadores, terminales de control e interfaces de comunicación.
● El método más seguro es identificar primero el tipo de motor, desconectarlo del sistema, aislar los cables de señal y luego probar sólo la ruta aprobada de alimentación a tierra.
● Los terminales de control como PWM, 0–10 V, RS485, Modbus, retroalimentación de velocidad y entradas de arranque y parada no deben recibir voltaje alto a menos que el proveedor lo permita claramente.
● Una prueba de hipot aprobada confirma la seguridad del aislamiento bajo las condiciones de prueba. No demuestra control de velocidad, flujo de aire, nivel de ruido, torque o rendimiento a largo plazo.
● Para motores EC personalizados, conjuntos de ventiladores o motores utilizados en HVAC y ventilación industrial, la orientación del proveedor es esencial antes de aplicar alto voltaje.
La prueba Hipot, también llamada prueba de resistencia dieléctrica, verifica la resistencia del aislamiento. El probador aplica alto voltaje entre conductores activos y partes metálicas accesibles. Si la corriente de fuga permanece por debajo del límite establecido, el aislamiento pasa.
Para un motor EC, esta prueba ayuda a detectar un aislamiento débil del devanado, cables dañados, humedad, polvo o defectos de ensamblaje. Es una prueba de seguridad, no una prueba de rendimiento.

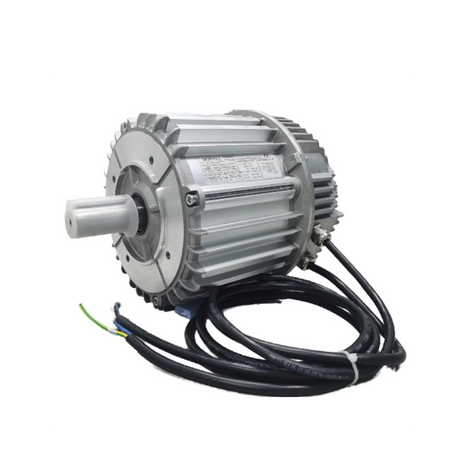

Un motor de CA convencional suele tener una estructura eléctrica simple. Normalmente se prueba entre el devanado y el marco. Un El motor EC es diferente. Puede incluir un rectificador, inversor, microcontrolador, condensadores, sensores Hall e interfaces de control.
Esta inteligencia incorporada proporciona a los motores EC una alta eficiencia y un control de velocidad preciso. También significa que una conexión de prueba incorrecta puede dañar la placa impulsora antes de que el motor funcione.
Las pruebas Hipot son comunes durante la inspección de producción, los controles de calidad entrantes, la verificación de reparaciones y el ensamblaje final del equipo. También puede ser necesario después del almacenamiento en condiciones húmedas o después de instalar un motor en sistemas de ventilación exigentes.
Para ventiladores, unidades AHU, sistemas de refrigeración y equipos de ventilación industrial, esta prueba ayuda a confirmar la seguridad eléctrica básica antes de que el sistema entre en funcionamiento.
Nota: Una prueba de hipot debe seguir las especificaciones del proveedor del motor, no un valor de voltaje aleatorio de otro tipo de motor.
Comience con el diagrama de cableado, el voltaje nominal, la clase de aislamiento y los requisitos de prueba del proveedor. No asuma que todos los motores EC utilizan el mismo voltaje de prueba o la misma disposición de terminales.
Algunos motores EC tienen inversores incorporados. Algunos utilizan inversores separados. Algunos están diseñados para alimentación monofásica, mientras que otros utilizan entrada trifásica. El método de prueba depende de esta estructura.
Antes de realizar la prueba, retire la alimentación externa. Desconecte el motor del controlador, PLC, sistema de ventilador, panel HVAC, red de sensores o sistema de gestión del edificio.
Este paso protege los dispositivos cercanos. El voltaje Hipot puede viajar a través de cableado compartido. Si otro controlador permanece conectado, puede recibir un voltaje para el que nunca fue diseñado.
Los cables de control no son cables de alimentación. Durante las pruebas se deben aislar los cables de PWM, 0–10 V, RS485, Modbus, salida de alarma, retroalimentación de velocidad, entrada de arranque-parada y control de rotación.
Estos terminales generalmente se conectan a componentes electrónicos de bajo voltaje. Aplicarles alto voltaje puede dañar el tablero de control interno.
En muchos casos, los conductores de entrada de energía están agrupados en un lado del probador. La tierra de protección o el bastidor del motor están conectados al otro lado. Para un motor monofásico, esto puede implicar L y N a PE. Para un motor trifásico, puede involucrar L1, L2 y L3 a PE.
La configuración exacta debe coincidir con las instrucciones del proveedor. Si el motor tiene una carcasa de plástico o un punto de conexión a tierra especial, siga el punto de prueba indicado.
Una rampa controlada es mejor que un golpe repentino de tensión. Los motores EC pueden tener capacitancia dentro del circuito de accionamiento. Un arranque repentino puede crear corriente de carga y provocar un disparo falso.
Aumente el voltaje de prueba gradualmente. Mantenlo durante el tiempo requerido. Observe la corriente de fuga. Detenga la prueba si hay arcos, corriente inestable, humo, olor o sonido anormal.
Después de la prueba, descargue el motor de forma segura. Los condensadores internos pueden mantener la carga durante un breve periodo de tiempo. No toque los terminales inmediatamente después de la prueba.
La entrada de energía principal es normalmente el área de prueba clave. Es el camino más ligado a la seguridad del aislamiento. Para motores EC utilizados en sistemas de ventilación o HVAC, se debe verificar el lado de alimentación antes de la instalación.
La prueba generalmente verifica si los conductores de entrada activos están aislados de manera segura de la estructura puesta a tierra.
Como lado de referencia se utiliza a menudo el marco, la carcasa o el punto de puesta a tierra de protección. Esto confirma si las piezas metálicas accesibles permanecen protegidas de la tensión activa.
Si el motor está montado dentro de un ventilador metálico, una AHU o un sistema de conductos, la calidad de la conexión a tierra es aún más importante. Un terreno deficiente puede crear problemas de seguridad y resolución de problemas más adelante.
Los terminales de señal normalmente deben permanecer fuera del camino del hipot. Esto incluye control de velocidad analógico, comunicación digital, señales de alarma y cables de retroalimentación.
Pueden parecer terminales simples, pero a menudo se conectan directamente a dispositivos electrónicos sensibles. Trátelos como rutas de control, no como puntos de prueba de aislamiento.
Si el motor EC utiliza un inversor independiente, defina primero el alcance de la prueba. ¿Estás probando el motor desnudo? ¿La entrada del inversor? ¿O el conjunto motor-propulsor completo?
Estas son pruebas diferentes. Una prueba que es segura para devanados desnudos puede no serlo para el conjunto electrónico completo.
Paso de prueba |
Que comprobar |
Por qué es importante |
Identificar el tipo de motor |
Con inversor o sin inversor |
Previene el método de prueba incorrecto |
Leer diagrama de cableado |
Terminales de alimentación, tierra y control. |
Evita errores de terminal |
Desconectar el cableado del sistema |
Controlador, PLC, sensores, BMS |
Protege la electrónica externa |
Aislar los cables de señal |
PWM, 0–10 V, RS485, Modbus |
Previene daños al tablero de control |
Conecte puntos de prueba aprobados |
Entrada de energía a tierra/marco |
Prueba el aislamiento de forma segura |
Monitorear la corriente de fuga |
Corriente estable o creciente |
Ayuda al juez a aprobar o reprobar |
Alta después de la prueba |
Terminales y condensadores |
Protege al operador |
Un aprobado significa que la corriente de fuga se mantuvo dentro del rango permitido durante la prueba. También significa que no hubo averías, arcos ni saltos repentinos de corriente.
Este resultado confirma que el aislamiento sobrevivió al voltaje especificado. Esto no significa que todas las partes del motor EC sean perfectas.
Una falla puede deberse a un aislamiento del devanado dañado, humedad, suciedad, daños en el cable, una mala conexión a tierra o una conexión de prueba incorrecta. En el caso de los motores EC, los daños electrónicos internos también pueden afectar el resultado.
Antes de rechazar el motor, vuelva a verificar la configuración del cableado. Un simple error en el terminal puede generar una falla falsa.
Un resultado dudoso necesita una revisión cuidadosa. Si la corriente de fuga está cerca del límite, inspeccione la caja de terminales, el prensaestopas, la carcasa y el área de bobinado. La humedad y el polvo son causas comunes.
Seque el motor sólo si esto coincide con el procedimiento aprobado. No repita las pruebas de alto voltaje muchas veces sin motivo alguno.
Un motor puede pasar pruebas hipot pero aun así fallar en funcionamiento. Puede tener errores de control de velocidad, ruido, vibración, torque deficiente, comunicación débil o flujo de aire inestable.
Después de la prueba hipot, ejecute una prueba funcional. Verifique el arranque, la respuesta de velocidad, la corriente, el ruido, la temperatura y el comportamiento de la señal de control.
Este es el error más común. Los motores EC tienen electrónica. Pueden aceptar alimentación de CA, pero no se comportan como motores de inducción básicos.
Compruebe siempre si el accionamiento está integrado en el motor. Si es así, la planificación de pruebas debe proteger la electrónica.
No se debe aplicar alto voltaje a las entradas de control RS485, Modbus, PWM o 0–10 V. Estos cables admiten control de velocidad y comunicación. No son caminos de aislamiento de alta tensión.
Un clip incorrecto puede destruir un tablero de control.
Nunca coloque un motor instalado mientras permanece conectado a otros equipos. El voltaje de prueba puede pasar al controlador, sensor o sistema del edificio.
Esto puede convertir una simple prueba de seguridad en una falla total del sistema.
La prueba Hipot aplica tensión eléctrica. Debe ser controlado y limitado. Las pruebas repetidas pueden debilitar el aislamiento con el tiempo, especialmente si el voltaje, el tiempo de rampa y el tiempo de retención no se manejan bien.
Consejo: Para las líneas de producción, separe las comprobaciones rutinarias de hipot de las pruebas de resolución de problemas y registre cada resultado para su trazabilidad.
Muchos motores EC utilizan electrónica integrada para control de velocidad variable, arranque suave y funcionamiento eficiente. Esto ayuda a reducir el uso de energía y mejorar el control del flujo de aire.
También cambia la ruta de prueba. La electrónica puede incluir condensadores y componentes de protección. Pueden influir en la corriente de fuga durante la prueba.
Un motor de bajo voltaje y un motor de alto voltaje no deben usar la misma configuración de prueba. Los diseños monofásicos y trifásicos también pueden necesitar métodos diferentes.
No establezca el voltaje de prueba mediante conjeturas. Utilice los insumos clasificados y las instrucciones del proveedor.
Los motores utilizados en ventilación, edificios ganaderos, enfriamiento por evaporación y sistemas de flujo de aire industriales pueden enfrentar humedad, polvo, calor y vibraciones. Estas condiciones pueden aumentar la corriente de fuga.
Antes de realizar la prueba, inspeccione la superficie del motor, la entrada de cables y los conectores. Un motor sucio puede fallar por razones ambientales, no por razones de diseño.
La carcasa metálica, la carcasa de aluminio, los prensaestopas y los puntos de conexión a tierra afectan la configuración de la prueba. Si la ruta a tierra es débil, el resultado de la prueba puede no ser confiable.
Un punto de conexión a tierra limpio proporciona una lectura más estable y un funcionamiento más seguro.
La prueba Hipot de un motor EC requiere cuidado porque el aislamiento, la electrónica, los cables de control y la conexión a tierra son importantes. El método seguro es simple: confirme el tipo de motor, aísle los terminales de señal, pruebe la ruta de alimentación a tierra aprobada y siga con las pruebas funcionales. Suzhou Dowell Ventilation Technology Co., Ltd ofrece soluciones eficientes de motores y ventiladores EC con control inteligente, bajo nivel de ruido, personalización y soporte técnico para sistemas de ventilación confiables.
R: Comprueba si un motor EC tiene un aislamiento seguro entre las partes vivas y tierra.
R: No. Un motor EC puede incluir componentes electrónicos, por lo que la selección de terminales necesita más cuidado.
R: Los cables de señal se conectan a circuitos de bajo voltaje y pueden dañarse con un alto voltaje.
R: No. Solo confirma la seguridad del aislamiento bajo las condiciones de prueba.
R: El costo depende del equipo, el procedimiento, la mano de obra y los registros de calidad requeridos.
