El diseño moderno de HVAC se enfrenta hoy a un cambio enorme. Los estrictos mandatos de eficiencia energética cambian la industria. Estas nuevas regulaciones empujan rápidamente a los administradores de instalaciones hacia la tecnología de conmutación electrónica (EC). Sin embargo, la adopción de estos motores eficientes introduce un punto de fricción importante. Debe seleccionar el protocolo de comunicación correcto. Esta elección determina la facilidad con la que integra nuevos equipos en sus sistemas de gestión de edificios (BMS) existentes. También afecta a los controladores inteligentes independientes. Tomar la decisión equivocada provoca frustrantes retrasos en la integración. También conduce a un desempeño deficiente a largo plazo.
Creamos esta guía para aclarar sus opciones. Elimina por completo las afirmaciones de marketing comunes. Evaluarás el control de voltaje analógico desde una perspectiva puramente operativa. Examinamos los límites de la integración y las realidades de costo-beneficio. Aprenderá las diferencias fundamentales entre las señales analógicas y digitales. También descubrirá cómo escalar conjuntos de múltiples ventiladores de forma segura para proteger su equipo.
La actualización a motores EC de alta eficiencia a menudo crea obstáculos en la compatibilidad. Los termostatos analógicos heredados dominan muchos edificios comerciales antiguos. Las plataformas BMS centralizadas también dependen en gran medida de estándares analógicos más antiguos. Quitar estos controladores heredados cuesta demasiado dinero. Los equipos de las instalaciones necesitan un puente de integración confiable.
Un ventilador EC de 0-10 V actúa exactamente como este puente. El concepto funciona de manera brillante mediante un simple escalado de voltaje. Envías una entrada de 10V al motor. Ofrece el 100% de su velocidad máxima. Bajas la señal a 5V. El motor ofrece un 50% de velocidad. Una señal de 0-1V generalmente actúa como un estado de apagado o de espera. Esta escala predecible hace que la integración sea increíblemente fácil.
Además, esta norma garantiza el agnosticismo del sistema. No necesita software propietario. Evita quedar atrapado en el ecosistema de un solo proveedor. El protocolo funciona igualmente bien en varias plataformas. Los controladores PLC industriales lo manejan perfectamente. Los paneles BMS estándar comerciales lo procesan sin problemas. Los atenuadores inteligentes de consumo también lo gestionan bien. Dispositivos como Zigbee o módulos analógicos Z-Wave controlan estos motores a la perfección.

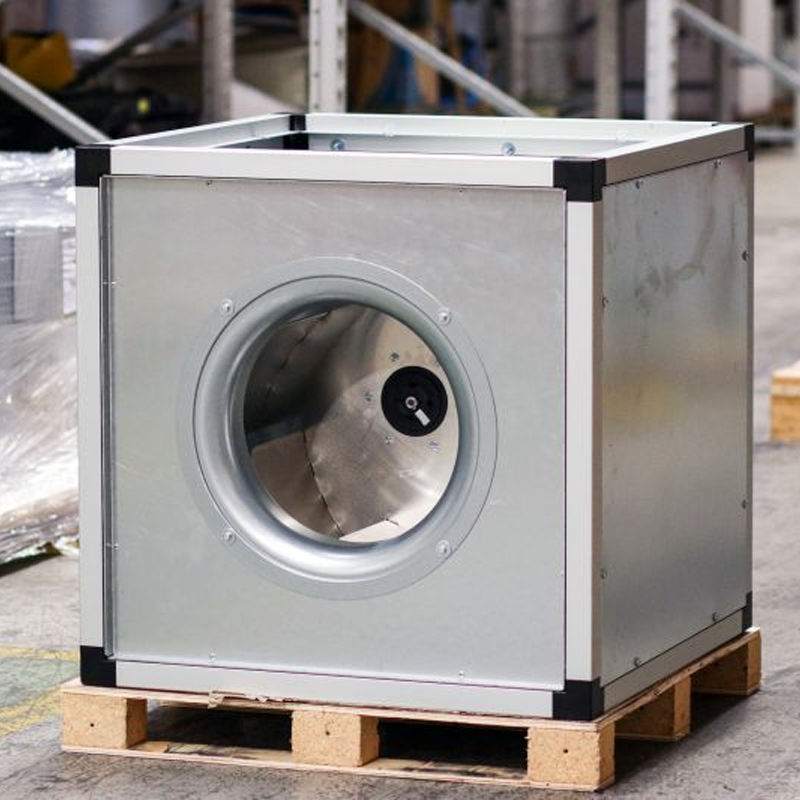

Este método de control resulta vital para aplicaciones de servicio continuo. Considere una unidad de tratamiento de aire grande. Piense en la ventilación crítica de la sala de servidores. A menudo se instala un ventilador centrífugo EC en estos entornos. Estos fanáticos deben correr sin parar. También requieren una modulación de velocidad precisa para mantener la presión estática. El control analógico ofrece esta confiabilidad día tras día.
Los ingenieros a menudo debaten sobre los métodos de control analógico versus digital. Debería formular esta comparación con cuidado. No piense en ello como "lo mejor versus lo peor". Debe verlo como algo que depende en gran medida de la aplicación.
El control analógico ofrece distintas ventajas para una adopción generalizada. Ofrece compatibilidad universal con hardware industrial heredado. También funciona muy bien junto con los sistemas comerciales. La resolución de problemas sigue siendo sorprendentemente sencilla. Los técnicos de mantenimiento sólo necesitan un multímetro digital estándar. Pueden medir el voltaje directamente en los terminales. Nadie necesita osciloscopios complejos para diagnosticar una falla de velocidad.
Sin embargo, debemos aplicar una lente escéptica. Las señales analógicas conllevan vulnerabilidades inherentes. La interferencia electromagnética (EMI) corrompe fácilmente las líneas no blindadas. El fuerte ruido eléctrico proveniente de unidades cercanas altera la señal de voltaje. También se enfrenta a una grave caída de voltaje en tramos largos de cables. La resistencia aumenta en distancias extremas. El controlador podría enviar una señal completa de 10 V. Es posible que el motor solo reciba 8,5 V. Esto da como resultado que el ventilador funcione al 85% de la velocidad máxima en lugar del 100%.
La modulación de ancho de pulso digital (PWM) resuelve algunos de estos problemas. Debe elegir PWM para entornos de microcontroladores. Las integraciones directas de Arduino dependen en gran medida de pulsos digitales. Los entornos que sufren de ruido eléctrico severo también se benefician del PWM. Las señales digitales ignoran las fluctuaciones menores de voltaje. Sin embargo, PWM requiere una coincidencia de frecuencia específica entre el controlador y el motor. Exige una programación más compleja por adelantado.
| Característica | 0-10V Analógico | PWM Digital |
|---|---|---|
| Herramienta de solución de problemas | Multímetro estándar | Osciloscopio / Analizador Lógico |
| Susceptibilidad EMI | Alto (requiere cables blindados) | Bajo |
| Degradación de la distancia | La caída de voltaje reduce la velocidad máxima | La señal normalmente mantiene la integridad |
| Compatibilidad heredada | Excelente | Deficiente (requiere convertidores) |
Los compradores suelen hacer suposiciones peligrosas durante la adquisición. Creen que un controlador puede controlar un número infinito de ventiladores. A esto lo llamamos el desafío de la conexión en cadena.
Debe comprender las matemáticas detrás de la impedancia y el abastecimiento de corriente. Cada controlador tiene un límite máximo de corriente de fuente. Los fabricantes miden esto en miliamperios (mA). Cada motor tiene una impedancia de entrada específica. Extrae una pequeña cantidad de corriente de la línea de control. Cablear demasiados ventiladores en paralelo excede la corriente máxima del controlador. Esto hace que el voltaje de control caiga en todo el conjunto. En consecuencia, todos los ventiladores funcionan más lento de lo ordenado.
Debe seguir estrictas prácticas recomendadas para una implementación exitosa:
Debe evaluar sus opciones cuidadosamente antes de comprar. Las cifras brutas de CFM no cuentan toda la historia. Necesita electrónica confiable para garantizar un funcionamiento sin problemas.
Las decisiones de adquisiciones requieren un enfoque estructurado. Debe mirar más allá del precio de etiqueta inicial. Las inversiones inteligentes generan dividendos operativos a largo plazo.
Los costos iniciales siguen siendo un obstáculo importante. Los motores EC cuestan más que los motores de CA estándar tradicionales. También tienen una prima sobre las unidades básicas controladas por triac. Los circuitos analógicos robustos aumentan los gastos de fabricación. Debe justificar este desembolso de capital inicial ante su equipo financiero.
Los ahorros operativos compensan rápidamente estos costos iniciales. Se logra una enorme reducción de energía mediante una adaptación precisa de la carga. El consumo de energía del ventilador sigue las leyes de afinidad. Hacer funcionar un ventilador a exactamente 6,5 V produce un 65% de capacidad. Esta velocidad fraccionaria utiliza significativamente menos energía durante las horas de menor actividad. Es mejor que encender un motor estándar al 100% y luego apagarlo por completo.
La reducción del mantenimiento añade otra capa de ahorro. Los diseños de motores sin escobillas eliminan el desgaste físico. La programación de arranque suave evita tirones mecánicos repentinos. Esta combinación reduce el desgaste a largo plazo de las correas. Protege los cojinetes y los conductos de una tensión excesiva.
Necesita un plan de acción claro para el siguiente paso. Aconseje a sus compradores que auditen las capacidades de salida de sus controladores actuales. Calcule cuidadosamente la variación de CFM requerida. Complete estos pasos antes de finalizar la orden de compra.
El control de voltaje analógico no es una solución mágica plug-and-play. Sin embargo, sigue siendo una solución muy eficaz. Se escala de manera brillante cuando lo integra correctamente en sus instalaciones.
Debe reiterar la importancia del emparejamiento eléctrico. Siempre haga coincidir la capacidad actual de su controlador directamente con la impedancia de entrada del motor. De lo contrario, se garantizan problemas de sincronización en todo su equipo.
Recomendamos encarecidamente consultar a un ingeniero de aplicaciones. Revise cuidadosamente las distancias de recorrido de los cables. Planifique minuciosamente sus topologías de control. Tome estos pasos antes de asumir compromisos de compras a gran escala para garantizar el éxito operativo.
R: Sí, puedes. Sin embargo, está limitado por la salida máxima de miliamperios del controlador. También debe tener en cuenta la impedancia de entrada combinada de todas las unidades conectadas. Exceder el límite actual provoca fallas en la sincronización de velocidad.
R: Esto depende en gran medida del fabricante. Algunos modelos bajan a un 10% de velocidad de ralentí. Otros dejan de girar por completo. A menudo recomendamos un relé de alimentación secundario. Esto garantiza un consumo de energía nulo durante los períodos de espera.
R: No, absolutamente no puedes. Los atenuadores triac o de corte de fase alteran el voltaje de CA directamente. Dañarán gravemente la electrónica interna. Necesita una señal de control de CC de bajo voltaje dedicada para estos motores.
R: Por lo general, puede tender cables de hasta 100 pies. Esta distancia depende en gran medida del calibre del cable. El cable blindado es estrictamente obligatorio. Previene graves derivas de señal e interferencias electromagnéticas.
