La actualización de motores de CA tradicionales a tecnología de conmutación electrónica (EC) es ahora una práctica de ingeniería estándar. Las instalaciones modernas exigen soluciones de movimiento de aire más inteligentes. Sin embargo, esta transición de equipo rara vez es un simple intercambio de componentes. La especificación incorrecta de un ventilador EC para ventilación industrial a menudo provoca fallas prematuras del motor, pesadillas de integración complejas o desperdicio de capacidad. La eficiencia aerodinámica superior no significa nada si la unidad no coincide con la resistencia de su conducto. También se enfrenta a graves riesgos si utiliza motores estándar en entornos altamente corrosivos. Necesita un enfoque riguroso y basado en evidencia para el diseño del sistema.
Esta guía proporciona a los administradores de instalaciones, ingenieros de HVAC y diseñadores de sistemas un marco claro para la selección de equipos. Aprenderá a evaluar con precisión los puntos de funcionamiento aerodinámicos. Le ayudaremos a navegar por factores de forma física complejos. También exploraremos los estándares de cumplimiento ambiental y las mejores prácticas para una integración perfecta de la gestión de edificios. Estos pasos garantizan que seleccione el sistema de ventilación exacto que necesita su instalación.
La selección del ventilador debe estar dictada por el punto de operación específico en la curva de rendimiento, no por el flujo de aire máximo o las afirmaciones de presión estática.
El factor de forma importa: los ventiladores axiales se adaptan a las necesidades de alto volumen y baja presión, mientras que los ventiladores centrífugos curvados hacia atrás dominan los sistemas de conductos de alta presión y las AHU.
El cumplimiento medioambiental (clasificaciones IP, certificaciones ATEX/a prueba de explosiones) no es negociable en entornos industriales hostiles.
La integración nativa de BMS (Modbus/BACnet) elimina la necesidad de VFD externos, pero requiere una planificación inicial de la infraestructura eléctrica.
Muchos diseñadores de sistemas cometen un error temprano y crítico. Se basan únicamente en los CFM máximos o en los índices de presión estática impresos en una hoja de especificaciones. Este enfoque conduce constantemente a sistemas de bajo rendimiento. La ventilación industrial requiere un rendimiento sostenido frente a la resistencia específica del sistema. No se puede tratar el flujo de aire y la presión como métricas aisladas.
El flujo de aire y la presión estática comparten una relación inversa. A medida que aumenta la resistencia, el volumen de aire entregado disminuye. Debe calcular con precisión la resistencia real del sistema. Esta resistencia incluye cada curva de sus conductos. Incluye la fricción de filtros, serpentines calefactores y compuertas protectoras. Una vez que cuantifique esta resistencia total, comprenderá la barrera física exacta que debe superar su ventilador.
Debe asignar su punto de trabajo requerido directamente en la curva del ventilador del fabricante. El punto de trabajo representa su flujo de aire objetivo que cruza su presión estática calculada. Ubique este punto exacto en el gráfico del eje XY.
Debe seleccionar un ventilador que funcione de manera eficiente en este punto específico. Preste mucha atención al rendimiento con carga parcial. La mayoría de los sistemas de ventilación modernos rara vez funcionan al 100% de su capacidad las 24 horas del día. La unidad seleccionada debe mantener una alta eficiencia aerodinámica cuando se reduce al 60% o al 80% de velocidad.
Evite la tentación de seleccionar una unidad de tamaño insuficiente. En teoría, hacer funcionar un ventilador más pequeño a RPM máximas podría satisfacer sus necesidades de flujo de aire. Sin embargo, esta estrategia frecuentemente no cumple con los estándares de ruido ocupacional. El aire a alta velocidad genera importantes turbulencias y ruidos. Un ventilador más grande que funciona a menor velocidad entrega el mismo volumen de aire silenciosamente. Esto protege a los trabajadores y cumple con estrictas normas de salud ambiental.
Los factores de forma física dictan cómo se mueve el aire a través de sus instalaciones. Debe hacer coincidir la configuración física con su aplicación de ingeniería. Seleccionar la carcasa o el estilo de impulsor incorrectos limita gravemente el rendimiento. Analicemos las categorías principales de soluciones.
Los ventiladores axiales mueven el aire paralelo al eje del motor. Se destacan por mover grandes cantidades de aire rápidamente. Los encontrará muy utilizados en sistemas de escape de almacenes generales. También dominan las torres de refrigeración y los grandes intercambiadores de calor.
Sin embargo, los diseños axiales tienen limitaciones estrictas. Demuestran un rendimiento deficiente frente a una alta presión estática. Si su sistema depende de conductos largos y sinuosos, un ventilador axial se detendrá y no podrá empujar el aire a través de las barreras.

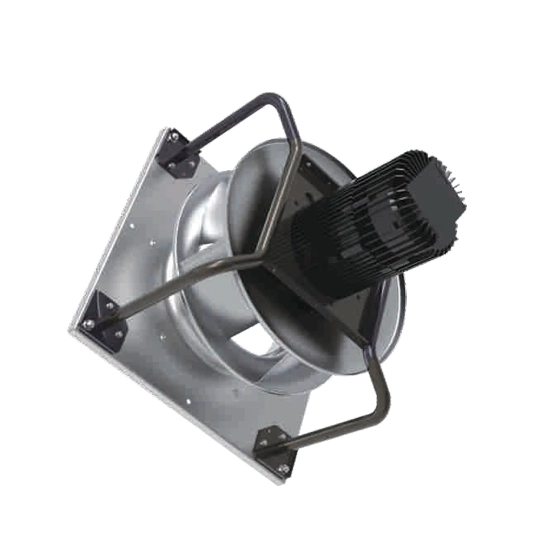

Los diseños centrífugos curvados hacia atrás aspiran aire axialmente y lo expulsan radialmente. Este diseño es robusto y altamente adaptable. Un ventilador EC industrial con esta configuración es la mejor opción para sistemas de alta presión. Los instalará en conductos complejos y unidades de tratamiento de aire (UTA) personalizadas.
Estas unidades ofrecen distintas ventajas. Presentan características de potencia sin sobrecarga. El motor no se quemará si la resistencia del sistema cae inesperadamente. También ofrecen una mayor eficiencia aerodinámica en espacios notablemente reducidos.
Los ingenieros confían cada vez más en las rejillas o paredes de ventilador EC. Un conjunto de ventiladores utiliza varios ventiladores más pequeños que funcionan en paralelo. Esto reemplaza un enorme soplador tradicional. Los conjuntos de ventiladores proporcionan redundancia integrada. Si un motor falla, los demás aumentan ligeramente la velocidad para mantener el flujo de aire total. También resuelven graves limitaciones de espacio físico durante modernizaciones a gran escala.
Cuadro comparativo de configuración
Característica | Ventiladores axiales EC | Ventiladores EC centrífugos curvados hacia atrás |
|---|---|---|
Aplicación primaria | Torres de refrigeración, escapes de almacenes | UTA, ventilación por conductos |
Volumen del flujo de aire | Extremadamente alto | Moderado a alto |
Capacidad de presión estática | Bajo a moderado | muy alto |
Requisito de espacio | Requiere poca profundidad | Requiere espacio de descarga radial |
Los entornos industriales son notoriamente hostiles. Exponen equipos delicados a polvo fino, humedad intensa, productos químicos cáusticos y calor ambiental extremo. La capacidad de supervivencia es tan crítica como la eficiencia aerodinámica.
Debe establecer una base estricta para la protección del medio ambiente. Las aplicaciones industriales exigen clasificaciones de IP específicas para evitar fallas rápidas.
IP54: El mínimo absoluto para uso industrial general. Protege contra salpicaduras de agua y acumulación de polvo nocivo.
IP55: Más adecuado para entornos semiexpuestos. Resiste chorros de agua a baja presión desde cualquier dirección.
IP68: Obligatorio para entornos de lavado severo. Necesita esta clasificación para instalaciones de procesamiento de alimentos y bebidas donde el equipo se sumerge completamente o se lava a presión diariamente.
La selección de materiales dicta la vida útil operativa. Si su instalación procesa productos químicos o experimenta mucha humedad, el acero estándar se oxidará rápidamente. Debe especificar impulsores de aluminio recubiertos. Considere los plásticos compuestos para ambientes corrosivos de uso más liviano. Exija siempre herrajes de acero inoxidable para soportes y placas de montaje en atmósferas agresivas.
Debe abordar las realidades regulatorias de los entornos explosivos. Las instalaciones que manipulan polvo combustible o gases inflamables enfrentan reglas estrictas. Los motores EC estándar rara vez cumplen con los estrictos requisitos ATEX desde el primer momento. Debe especificar recintos especializados a prueba de explosiones. La carcasa del motor debe contener cualquier chispa interna para evitar una explosión catastrófica en la instalación.
El calor extremo es el principal enemigo de la tecnología EC. Los motores EC integran controladores electrónicos internos directamente en el respaldo del motor. Estos componentes electrónicos son muy sensibles al calor ambiental extremo. Compruebe siempre la temperatura ambiente máxima permitida. Un motor de CA estándar puede sobrevivir a una temperatura ambiente de 80 °C, pero un controlador de motor EC estándar a menudo limita entre 50 °C y 60 °C. Es posible que necesite dispositivos electrónicos montados de forma remota para sistemas de extracción de alto calor.
La principal ventaja comercial de la tecnología EC es la inteligencia incorporada. Estas unidades cuentan con control de velocidad integrado. Elimina por completo la necesidad de unidades de frecuencia variable (VFD) externas. Esto simplifica la instalación y reduce el espacio físico.
Puede controlar estos sistemas utilizando dos métodos principales. Las configuraciones básicas suelen depender de señales analógicas. Una señal estándar de 0-10 V o PWM funciona perfectamente para el control localizado. Simplemente gira un dial para ajustar la velocidad del ventilador.
Sin embargo, las instalaciones modernas requieren protocolos digitales avanzados. Modbus RTU y BACnet MS/TP permiten una integración perfecta del sistema de gestión de edificios (BMS). La conexión en cadena digital conecta docenas de ventiladores en un único cable de comunicación. El BMS puede monitorear las RPM, el consumo de energía y los códigos de error de cada unidad en tiempo real.
Puede conectar ventiladores EC directamente a sensores ambientales. Esto crea sistemas de ventilación de circuito cerrado impulsados por la demanda.
Sensores de presión: Mantenga una presión constante en el conducto a medida que los filtros se obstruyen lentamente.
Sensores de temperatura: aumente el flujo de aire de refrigeración solo cuando la maquinaria alcance los límites térmicos.
Sensores de CO2: aumentan la entrada de aire fresco precisamente cuando aumenta la ocupación humana.
Esta automatización garantiza que el sistema de ventilación reaccione dinámicamente a las necesidades reales de la instalación.
Pasar de equipos de aire acondicionado antiguos a tecnología EC moderna rara vez es un simple cambio "plug-and-play". Debe anticipar los desafíos de integración mecánica y eléctrica. Una mala planificación durante la fase de modernización provoca graves retrasos.
Debe abordar el cambio fundamental en la topología del cableado. Los sistemas de CA tradicionales conectan la alimentación principal a través de un VFD externo. Los aficionados al EC necesitan un enfoque diferente. Suministra energía principal constante directamente al motor. Luego, ejecuta un cableado de control de bajo voltaje separado para manejar las señales de velocidad. Mezclar energía de alto voltaje y comunicación de bajo voltaje en el mismo conducto provoca graves interferencias en la señal.
La electrónica de motor moderna introduce ruido eléctrico en la red eléctrica. Debe evaluar la corrección del factor de potencia (PFC) activa y pasiva dentro del motor. Sin el PFC adecuado, la distorsión armónica puede alterar los equipos industriales sensibles cercanos. Este ruido frecuentemente interfiere con los sensores de fabricación de precisión y las redes digitales.
La modernización de sopladores de CA accionados por correa antiguos presenta desafíos físicos. Los sistemas más antiguos suelen presentar carcasas de espiral voluminosas. Las alternativas EC de accionamiento directo suelen ocupar un espacio más pequeño y compacto. No se puede simplemente atornillar el nuevo ventilador en los agujeros viejos. Con frecuencia necesitarás soportes de montaje personalizados. Casi siempre se requieren placas adaptadoras de alta resistencia para sellar la nueva unidad contra el mamparo existente.
No retirar los VFD existentes de la línea eléctrica antes de conectar el nuevo equipo.
Ignorando la necesidad de un recubrimiento conformado en componentes electrónicos en zonas de alta humedad.
Reutilizar rieles de montaje viejos y vibrantes en lugar de instalar soportes estructurales rígidos.
Una actualización exitosa del equipo requiere evaluar la vida útil operativa de la tecnología. Debe mirar más allá de las especificaciones iniciales de hardware para comprender los beneficios de rendimiento y la confiabilidad mecánica a largo plazo.
La principal ventaja de esta tecnología reside en la ley cúbica de la dinámica de fluidos. El consumo de energía cae drásticamente cuando se reduce la velocidad del motor. Si reduce la velocidad del ventilador en sólo un 20 %, reducirá el consumo de energía en casi un 50 %. Hacer funcionar varios ventiladores al 70 % de su capacidad utiliza significativamente menos energía que hacer funcionar un solo ventilador al 100 % de su capacidad. Debe modelar su uso de energía proyectado basándose en estos escenarios de carga parcial para comprender las verdaderas ganancias de eficiencia.
Los diseños de transmisión directa eliminan permanentemente importantes dolores de cabeza por mantenimiento. Ya no es necesario almacenar correas de repuesto. Se eliminan las poleas desgastadas y el trabajo de tensado asociado. Además, quitar el VFD externo elimina un punto común de falla electrónica. Los rodamientos sellados normalmente no requieren engrase durante toda su vida útil. Esto cambia fundamentalmente el programa de mantenimiento de las instalaciones.
Seleccionar el socio fabricante adecuado es tan importante como seleccionar el hardware. Utilice esta lista de verificación al evaluar proveedores potenciales:
Datos certificados: ¿Proporcionan curvas de rendimiento certificadas por AMCA y modelos CAD precisos?
Soporte localizado: ¿Puede su equipo técnico visitar su sitio para solucionar errores de integración?
Términos de la garantía: ¿La garantía cubre la electrónica integrada junto con el impulsor mecánico?
Plazos de entrega: ¿Pueden entregar unidades de reemplazo rápidamente para evitar tiempos de inactividad prolongados en las instalaciones?
Seleccionar el equipo de ventilación ideal requiere una planificación cuidadosa y metódica. Debe alejarse de las hojas de especificaciones básicas. Comience mapeando con precisión la resistencia de su sistema para encontrar el verdadero punto de trabajo aerodinámico. Elija un factor de forma física que equilibre las necesidades de flujo de aire con las limitaciones de espacio. Asegúrese de que su equipo tenga las clasificaciones de protección ambiental adecuadas para sobrevivir a las duras condiciones industriales. Por último, planifique su infraestructura eléctrica con anticipación para aprovechar al máximo los controles digitales nativos.
No finalice el diseño de su sistema basándose en conjeturas. Le recomendamos encarecidamente que consulte con un ingeniero de ventilación dedicado. Solicite un software de selección específico del fabricante para modelar digitalmente sus puntos de servicio y entornos operativos exactos antes de realizar una compra. Una rigurosa ingeniería inicial garantiza un flujo de aire óptimo, reduce las cargas de mantenimiento y garantiza una perfecta integración de las instalaciones.
R: Sí, pero no es un reemplazo directo cable por cable. Debe quitar cualquier VFD externo existente de la línea eléctrica. Usted suministra energía de línea constante al nuevo motor y ejecuta un cableado de control de bajo voltaje completamente separado para el ajuste de velocidad. Con frecuencia también se requieren placas adaptadoras físicas.
R: No. La conmutación y el control de velocidad están integrados directamente en el motor. La electrónica interna convierte la entrada de CA en CC y modula la velocidad del motor. Agregar un VFD externo dañará el controlador electrónico interno.
R: Si bien los impulsores metálicos soportan fácilmente el calor extremo, los componentes electrónicos integrados son sensibles. La mayoría de las unidades estándar limitan la temperatura ambiente de funcionamiento entre 50 °C y 60 °C. Para aplicaciones de temperatura más alta, debe especificar componentes electrónicos montados de forma remota o refrigeración activa especializada.
R: Funcionan excepcionalmente bien si se especifican correctamente. Debe exigir la clasificación de protección de ingreso adecuada. Utilice IP55 para polvo intenso e IP68 para entornos de lavado estricto. También debe asegurarse de que los componentes electrónicos internos tengan un revestimiento resistente para bloquear la condensación y los vapores químicos.
