Gewerbliche HVAC-Systeme machen bis zu 40 % des gesamten Energieverbrauchs eines Gebäudes aus. Dieser enorme Stromverbrauch macht die Effizienz des Lüftermotors heute zu einem wichtigen Ziel für Facility Manager und Systemingenieure. Sie können die Auswirkungen der Lüftungslasten auf den Energie-Fußabdruck Ihrer Einrichtung einfach nicht ignorieren. Strengere globale Energierichtlinien, wie das ErP-Rahmenwerk in Europa, erfordern höhere Mindestleistungsanforderungen. Gleichzeitig zwingen steigende Betriebskosten zu einer raschen Abkehr von herkömmlichen Wechselstrommotoren. Gebäudeeigentümer verlangen zunehmend intelligentere und schlankere Lüftungslösungen.
Integration einer EC-Radialventilatoren in einem HVAC-System oder einer Klimatisierungseinheit (AHU) bieten einen nachweisbaren Weg zur Senkung des Energieverbrauchs. Sie können diese Effizienzgewinne erzielen, ohne den statischen Systemdruck oder das kontinuierliche Luftstromvolumen zu beeinträchtigen. Vorausgesetzt, dass das System korrekt für die Anwendung spezifiziert ist, sind die betrieblichen Vorteile enorm. Lesen Sie weiter, um die Kernmechanismen und Integrationsstrategien zu entdecken, die für eine erfolgreiche Anlagenmodernisierung erforderlich sind.
Facility Manager stehen unter ständigem Druck, die Gebäudeleistung zu optimieren. Jahrzehntelang war die Industrie stark auf Standard-Wechselstrom-Induktionsmotoren gepaart mit vorwärtsgekrümmten Lüfterrädern angewiesen. Diese veralteten Komponenten haben ihren Zweck erfüllt, stellen jedoch einen massiven Engpass bei modernen Energieeinsparbemühungen dar.
Herkömmliche vorwärtsgekrümmte AC-Radialventilatoren leiden unter erheblichen Effizienzeinbußen, wenn sie unter Spitzenlast betrieben werden. HVAC-Systeme laufen selten rund um die Uhr mit 100 % Auslastung. Bei Teillastszenarien fällt es AC-Motoren schwer, sich reibungslos anzupassen. Sie wandeln verschwendete Energie in überschüssige Wärme und unerwünschten akustischen Lärm um. Diese mechanische Ineffizienz zwingt Kühler und Kühlschlangen dazu, härter zu arbeiten, nur um die vom Lüftermotor selbst erzeugte Wärme abzuführen.
Moderne Bewertungsmetriken für Einrichtungen haben sich drastisch weiterentwickelt. Systemdesigner priorisieren nicht mehr die „niedrigsten Anschaffungskosten“ vor allem anderen. Stattdessen drehen sich die Erfolgskriterien um die strikte Einhaltung von CO2-Reduktionsvorgaben und die langfristige Nachhaltigkeit der Energieversorgung. Um diese Ziele zu erreichen, benötigen Einrichtungen Geräte, die dynamisch auf die tatsächlichen Umweltanforderungen reagieren.
Wir definieren die moderne Lösung durch Hybrid Engineering. EC-Radialventilatoren vereinen das komfortable Wechselstromnetz mit der spannungsgesteuerten Effizienz von Gleichstrommotoren. Sie kombinieren diese elektrische Architektur mit einer optimierten Zentrifugal-Aerodynamik. Durch die Umrüstung auf diese Technologie beseitigen Sie die Kompromisse, die mit älteren mechanischen Riemenantriebssystemen einhergehen.
Um die Energieeinsparungen zu verstehen, müssen wir einen Blick in das Motorgehäuse werfen. EC-Motoren ersetzen herkömmliche mechanische Bürsten durch intelligente elektronische Kommutierung. Der Motor verfügt über einen integrierten Mikroprozessor, der Spannung und Strom präzise regelt. Diese direkte elektronische Steuerung eliminiert die magnetischen Schlupfverluste, die bei Standard-Wechselstrom-Induktionsmotoren auftreten.
Da sie nicht auf magnetischem Schlupf basieren, um die Rotorbewegung zu induzieren, weisen sie nahezu flache Effizienzkurven auf. Die Effizienz eines herkömmlichen Motors sinkt, sobald Sie seine Drehzahl reduzieren. Im Gegensatz dazu behält ein EC-Motor seinen höchsten elektrischen Wirkungsgrad über einen unglaublich weiten Betriebsbereich bei. Dadurch erhöht sich die Energieeinsparung im Teillastbetrieb deutlich. Wenn Ihr Gebäude an einem milden Tag nur 50 % Luftstrom benötigt, reduziert der Motor seinen Stromverbrauch exponentiell und nicht linear.
Der elektrische Wirkungsgrad ist nur die halbe Miete. Die aerodynamische Effizienz bestimmt, wie effektiv der Motor seine Rotation in einen tatsächlichen Luftstrom umsetzt. EC-Technologie wird häufig mit rückwärtsgekrümmten Laufradschaufeln kombiniert.
Im Gegensatz zu nach vorne gekrümmten Modellen ist bei nach hinten gekrümmten Rotorblättern kein einschränkendes Spiralgehäuse zur Luftlenkung erforderlich. Sie arbeiten effektiv als „Steckerventilatoren“ oder freilaufende Laufräder. Diese Konfiguration reduziert den physischen Platzbedarf des Lüfterabschnitts im AHU. Darüber hinaus werden durch das Entfernen des Spiralgehäuses interne Druckverluste minimiert, sodass die Luft natürlicher über die Wärmetauscher strömen kann.
Am wichtigsten ist vielleicht, dass rückwärtsgekrümmte Laufräder eine nicht überlastende Leistungskurve aufweisen. Selbst wenn der Systemwiderstand aufgrund verschmutzter Filter oder geschlossener Klappen stark schwankt, kommt es nicht zu einer Überlastung und einem Durchbrennen des Motors. Diese aerodynamische Stabilität schützt Ihre Investition.
Motor- und aerodynamisches Profilvergleichsmerkmal
| : | Legacy AC vorwärtsgekrümmt, | modern EC rückwärtsgekrümmt |
|---|---|---|
| Effizienz bei Teillast | Sinkt deutlich unter 80 % Last | Bleibt bei Teillast über 85-90 % |
| Wohnbedarf | Erfordert Spiralgehäuse | Scrollfrei (Plug-Lüfter-Konfiguration) |
| Überlastschutz | Anfällig für Überlastung, wenn der Widerstand sinkt | Leistungskurve ohne Überlastung |
| Antriebsmechanismus | Oftmals mit Riemen- und Riemenscheibenantrieb | Direktantriebsintegration |
Moderne intelligente Gebäude sind stark auf bedarfsgesteuerte Lüftung (Demand-Controlled Ventilation, DCV) angewiesen. Sie benötigen eine reibungslose Kommunikation Ihrer Lüftungssysteme mit dem zentralen Gebäudemanagementsystem (BMS). EC-Motoren zeichnen sich hier aus, da sie über native Kommunikationsschnittstellen verfügen. Sie verbinden sich direkt über Modbus-Protokolle, 0-10-V-Analogsignale oder PWM (Pulsweitenmodulation).
Diese native Konnektivität ermöglicht eine präzise Luftstrommodulation. Das BMS kann CO2-Werte oder Temperatursensoren in einem Raum ablesen und den Ventilator anweisen, seine Geschwindigkeit um nur wenige Umdrehungen pro Minute zu erhöhen. Sie erreichen diese granulare Steuerung, ohne dass externe, energiefressende Frequenzumrichter (VFDs) erforderlich sind. Ältere Wechselstromsysteme erfordern VFDs zur Änderung der Geschwindigkeit, aber VFDs verursachen ihre eigenen elektrischen Verluste und harmonischen Verzerrungen. Ein EC-Motor übernimmt die Geschwindigkeitsmodulation vollständig im eigenen Haus.
Regulierungsbehörden auf der ganzen Welt verschärfen ihren Einfluss auf den Energieverbrauch. Verwendung eines Der energiesparende HVAC-Ventilator vereinfacht Ihren Weg zur Einhaltung der Vorschriften. Strenge Branchenvorschriften wie ASHRAE 90.1 in Nordamerika und die ErP-Richtlinien (Energiebezogene Produkte) in Europa verlangen hohe Wirkungsgrade, die Standard-Wechselstrommotoren einfach nicht erreichen können.
Darüber hinaus erfordert die ESG-Berichterstattung (Environmental, Social, and Governance) dokumentierte, überprüfbare Energieleistungsdaten. Da EC-Systeme präzise Überwachungsfunktionen über Modbus bieten, können Facility Manager Stromverbrauchskennzahlen in Echtzeit abrufen. Diese harten Daten sind von unschätzbarem Wert bei der Beantragung von Green-Building-Zertifizierungen wie LEED oder BREEAM. Sie sichern sich wichtige Credits, indem Sie nachweisen, dass Ihre mechanischen Systeme deutlich unter den Grundenergieschwellenwerten arbeiten.
Wir müssen die finanziellen Realitäten einer Nachrüstung einer Anlage berücksichtigen. Die anfänglichen Investitionsausgaben (CapEx) für EC-Technologie sind höher als für Standardausrüstung. Sie können mit Premium-Preisen rechnen, die anfangs oft 20 bis 40 % höher sind als bei Standard-AC-Äquivalenten. Bei der Bewertung dieser Technologie allein anhand des Kaufpreises werden jedoch die enormen betrieblichen Einsparungen außer Acht gelassen.
Ingenieure müssen den ROI auf der Grundlage der örtlichen Versorgungstarife und der jährlichen Betriebsstunden berechnen. Da HVAC-Lüfter oft rund um die Uhr laufen, summieren sich die kumulativen Energieeinsparungen schnell. Ein transparenter Rahmen zur ROI-Berechnung zeigt, dass die starke Reduzierung der Kilowattstunden die Amortisationszeit verkürzt. Bei den meisten kommerziellen Anwendungen decken die Energieeinsparungen die Prämienkosten innerhalb von 1,5 bis 3 Jahren. Nach diesem Zeitraum führen die reduzierten Stromrechnungen direkt zu verbesserten Betriebsbudgets.

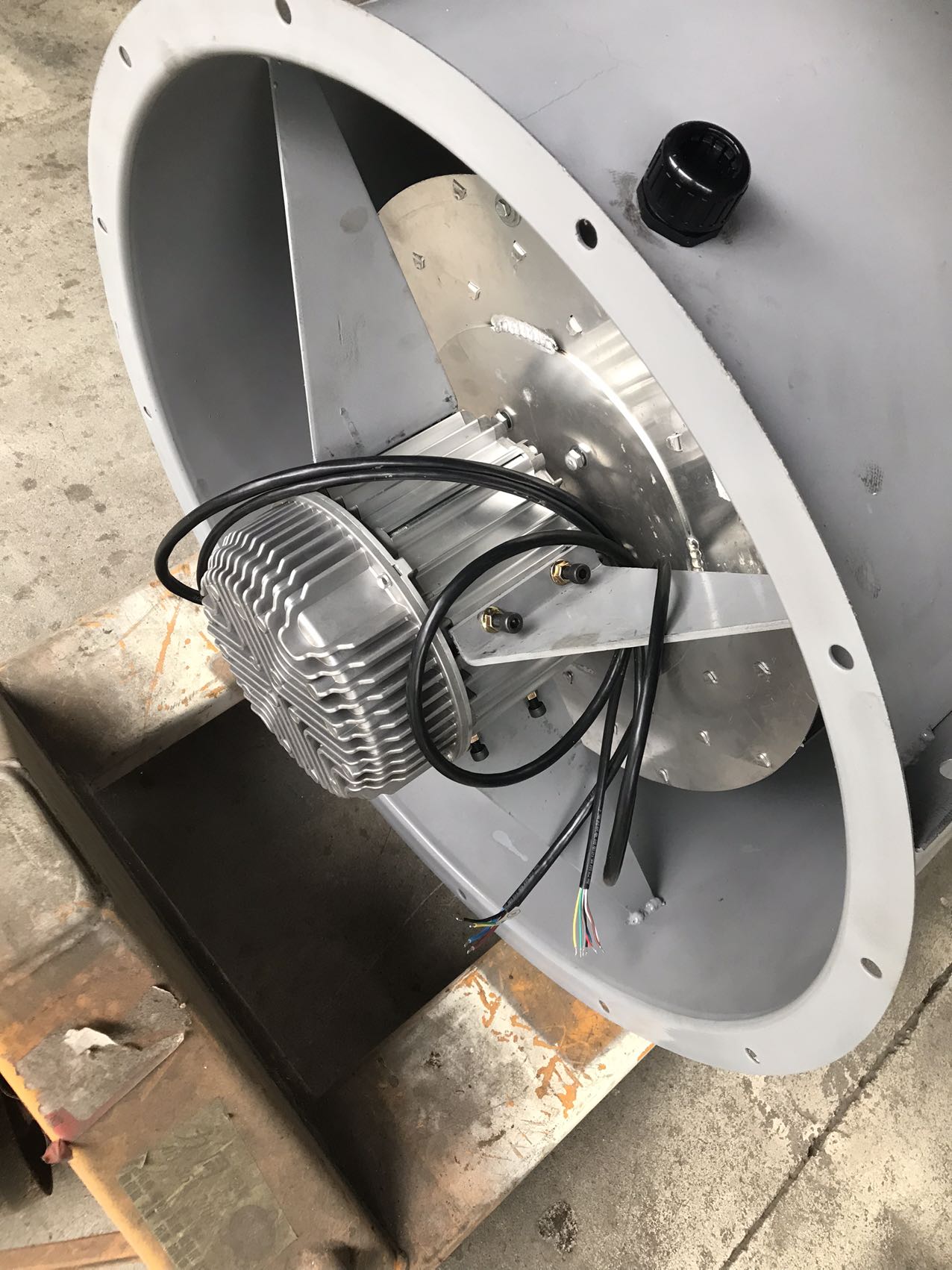

Der Austausch alter Lüfter ist nicht immer ein einfacher Plug-and-Play-Vorgang. In älteren RLT-Geräten treten Maßbeschränkungen auf. Ein EC-Plug-Lüfter weist einen anderen physischen Formfaktor auf als ein sperriger, herkömmlicher AC-Scroll-Lüfter mit Riemenantrieb. Die Stellfläche ist kürzer, aber die Luftströmungsdynamik ändert sich.
Wenn Sie nachrüsten, heben Sie einen großen mechanischen Vorteil hervor: den Wegfall von Riemen und Riemenscheiben. Durch den Verzicht auf Riemen entfallen mechanische Übertragungsverluste vollständig. Sie müssen jedoch benutzerdefinierte Strukturadapter oder Blindplatten installieren, um die neue Direktantriebseinheit richtig an der Wand des Verteilerkastens zu befestigen.
Darüber hinaus kann hochfrequentes elektronisches Schalten im EC-Motor elektromagnetische Störungen (EMI) oder Hochfrequenzstörungen (RFI) erzeugen. In hochsensiblen Umgebungen – wie Operationssälen von Krankenhäusern, Labors oder Rechenzentren – müssen Sie diese möglichen Überlegungen zu elektronischem Rauschen beachten. Stellen Sie sicher, dass Ihre Elektroinstallateure ordnungsgemäß abgeschirmte Kabel verwenden und eine stabile Erdung herstellen, um das Risiko von Interferenzen zu minimieren.
Die Auswahl der richtigen Ausrüstung erfordert einen systematischen Ansatz. Man kann die benötigte PS-Zahl nicht einfach erraten. Folgen Sie einem strukturierten Bewertungsprozess, um sicherzustellen, dass Sie die optimale Hardware für Ihre spezifische Gebäudedynamik beschaffen.
Die Modernisierung der Lüftungsinfrastruktur Ihrer Einrichtung erfordert sorgfältige Planung und präzise Ausführung. Bei der Umstellung auf EC-Radialventilatoren handelt es sich nicht nur um den Austausch grundlegender Komponenten; Es handelt sich um eine strategische Modernisierung der Anlage. Durch die Eliminierung mechanischer Übertragungsverluste und den Einsatz intelligenter interner Mikroprozessoren reduzieren Sie direkt die Grundenergiebelastung. Diese Modernisierung verwandelt eine statische, verschwenderische Luftaufbereitungsanlage in ein dynamisches System, das sofort auf Umweltanforderungen reagiert.
Wir raten Systemingenieuren und Facility Managern, proaktive nächste Schritte zu unternehmen. Beginnen Sie mit der Durchführung eines lokalen Energieaudits, um Ihren aktuellen Stromverbrauch der Klimaanlage zu ermitteln. Messen Sie die Stromaufnahme Ihrer vorhandenen Wechselstrommotoren bei Spitzen- und Teillast. Als nächstes fordern Sie detaillierte Lebenszykluskostenprognosen von qualifizierten Ventilatorlieferanten an. Ausgestattet mit empirischen Daten können Sie ein unbestreitbares Geschäftsmodell für die Modernisierung Ihrer HVAC-Infrastruktur erstellen.
A: Ja, aber es erfordert oft einen strukturellen Adapter (z. B. die Nachrüstung eines riemengetriebenen Scroll-Lüfters zu einem direkt angetriebenen EC-Plug-Lüfter) und die Umgehung älterer VFDs, da EC-Motoren über eingebaute Steuerungen verfügen.
A: Obwohl es stark von der Anwendung und den Arbeitszyklen abhängt, erzielen Benutzer in der Regel Energieeinsparungen von 30 bis 50 %, insbesondere bei Systemen, die häufig im Teillastbetrieb laufen.
A: Nein. Da sie direkt angetrieben und bürstenlos sind, entfällt die Notwendigkeit, Riemen auszutauschen, Lager zu schmieren und Riemenscheiben auszurichten, was die routinemäßigen Wartungskosten erheblich senkt.
